Описание

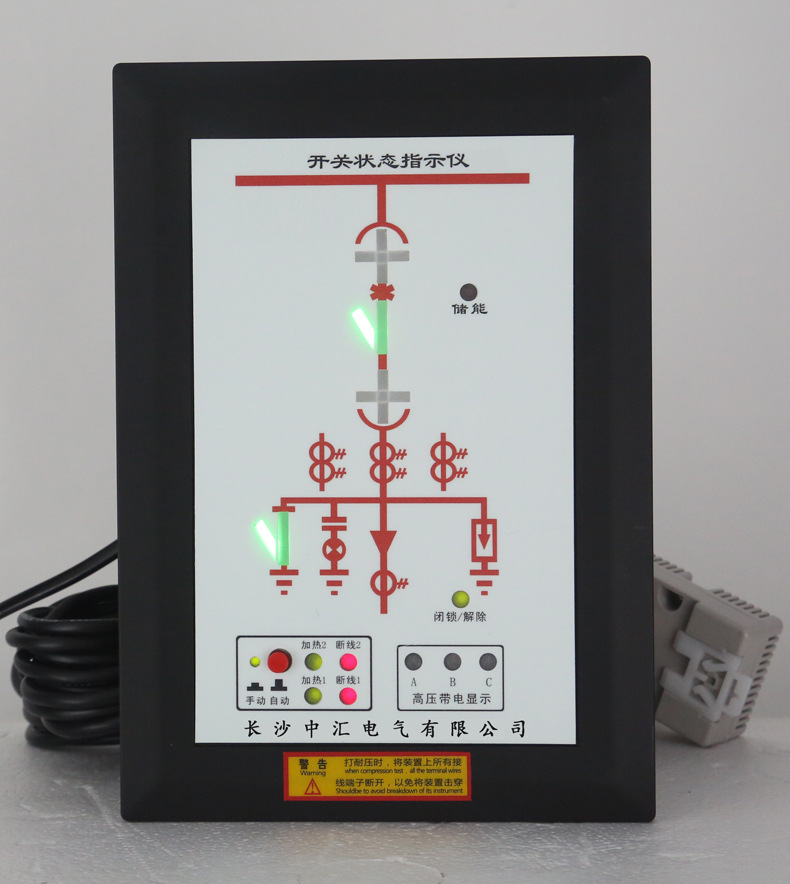

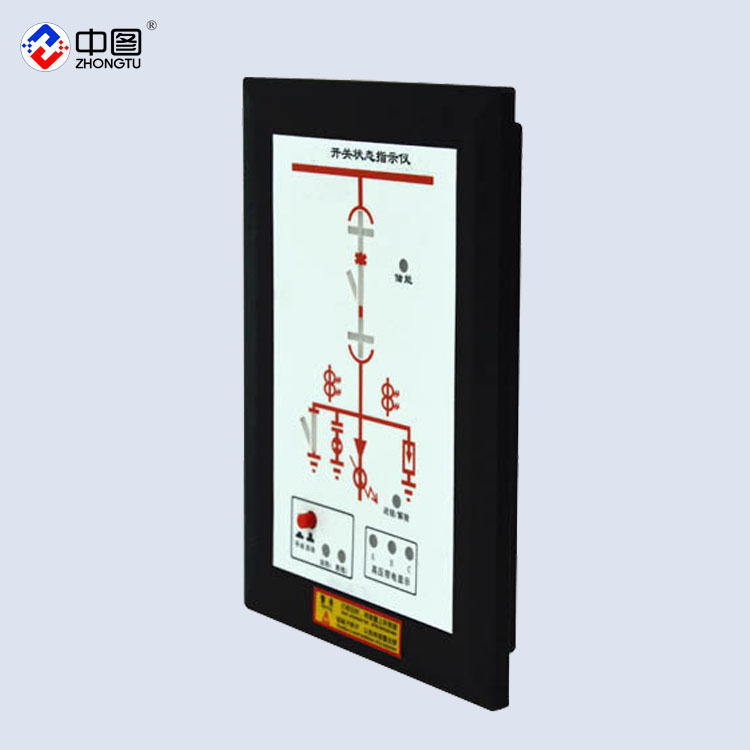

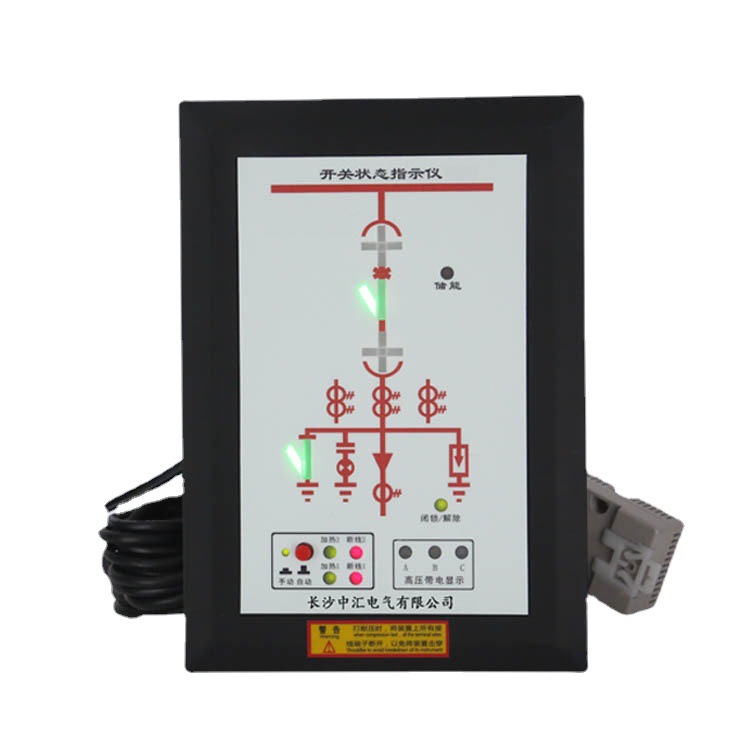

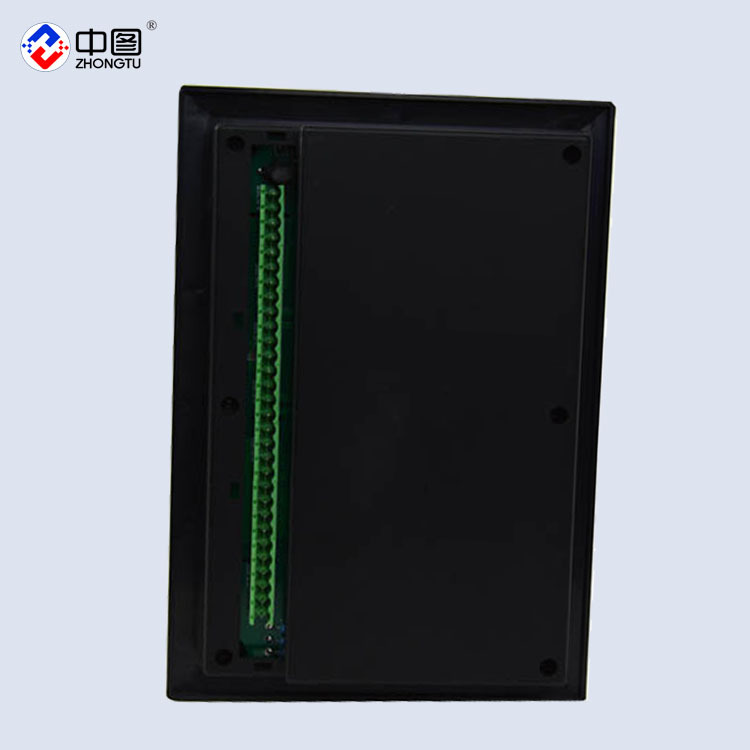

        开关状态显示器是针对电力开关柜研制开发的一种新型多功能、模拟动态指示的装置。产品以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便、使用寿命长，并具有三防功能，能够保障电气设备的安全运行。

           开关状态显示器集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制及RS485通讯功能等多功能于一体，指示功能可分可合，用户选用时只要提供一次方案图即可。

1、显示器工作电源：AC/DC 220V±10% 50Hz 加热器电源：AC220V±10% 50Hz；
2、使用环境：温度 -20～70℃ 相对湿度 ≤95%RH；
3、功耗：≤10W；
4、抗电强度：外壳与端子间大于AC2000V；
5、绝缘性能：外壳与端子间大于100MΩ；
6、模拟指示说明：
断路器状态指示（无源触点输入）：合闸时，合闸触点闭合，红色模拟 条亮；分闸时，分闸触点闭合，绿色模拟条亮；
断路器位置指示（无源触点输入）：工作位置触点闭合时，红色垂直模拟条亮；实验位置触点闭合时，绿色水平模拟条亮；
弹簧储能指示（无源触点输入）：触点闭合，红色发光二极管点亮，表 示已储能；触点断开，发光二极管熄灭，表示未储能；
接地闸刀位置指示（无源触点输入）：触点闭合，红色垂直模拟条亮，表示接地合闸触点断开，绿色模拟条亮，表示接地断开。
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
7、高压带电指示部分：
LED启辉电压（KV）：母线电压×0.087
闭锁启控电压（KV）：母线电压×0.65
8、温湿度控制部分:

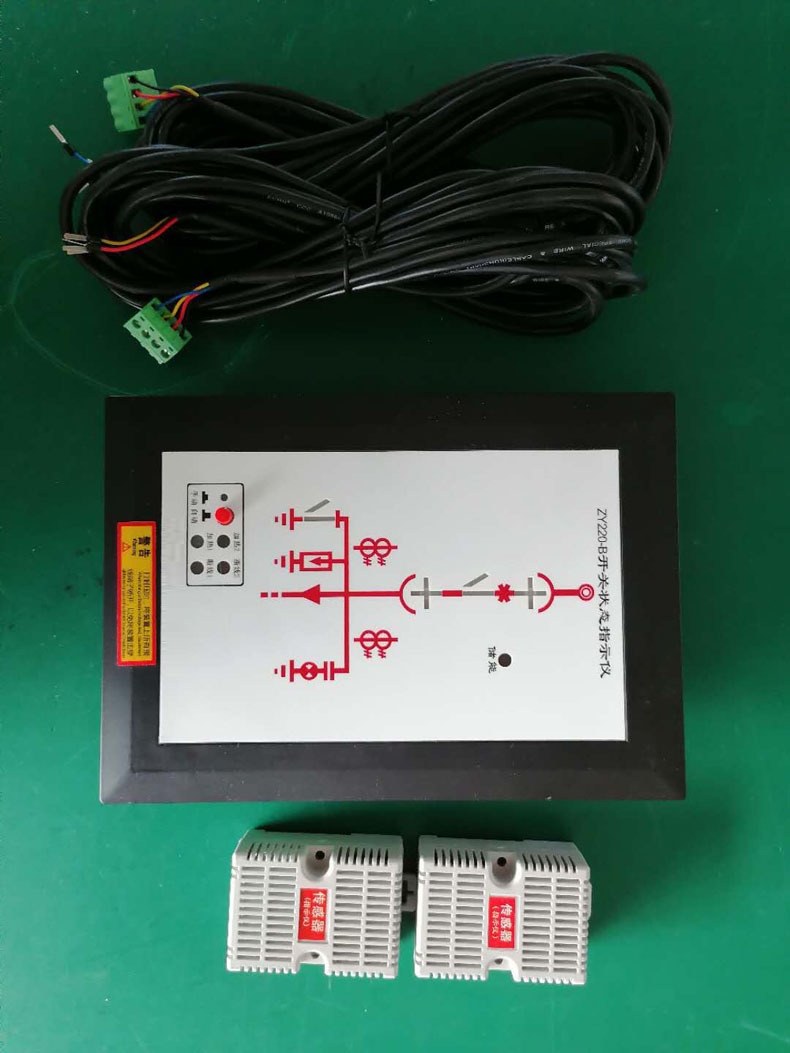

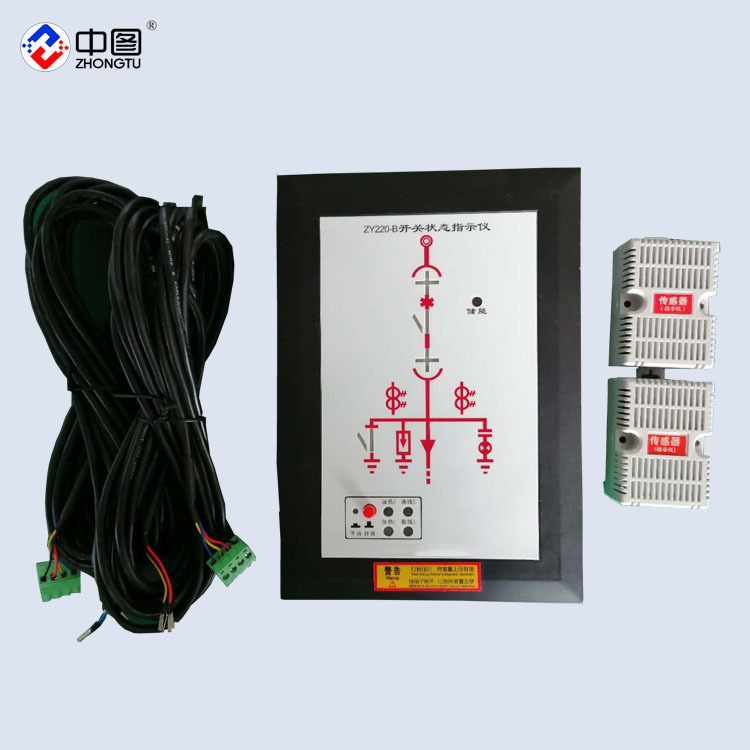

传感器路数：两路温度、两路凝露
逻辑关系：当温度≤5度或湿度≥93%RH将形成凝露时加热。
断线报警：任何一路加热器发生断线，相应报警指示灯亮，报警输出接点闭合。
手动加热开关：可处于自动或手动两种状态，通常是在自动状态，此时温湿度控逻辑同上，当按下手动加热开关后，则处于手动强制加热状态，强制加热指示灯点亮。

A、客户需提供一次系统图/模似图，在没有一次图的情况下，如果是要更换旧的产品的话提

供产品彩色正面图片也是可行的（即面膜图和开关接点图）

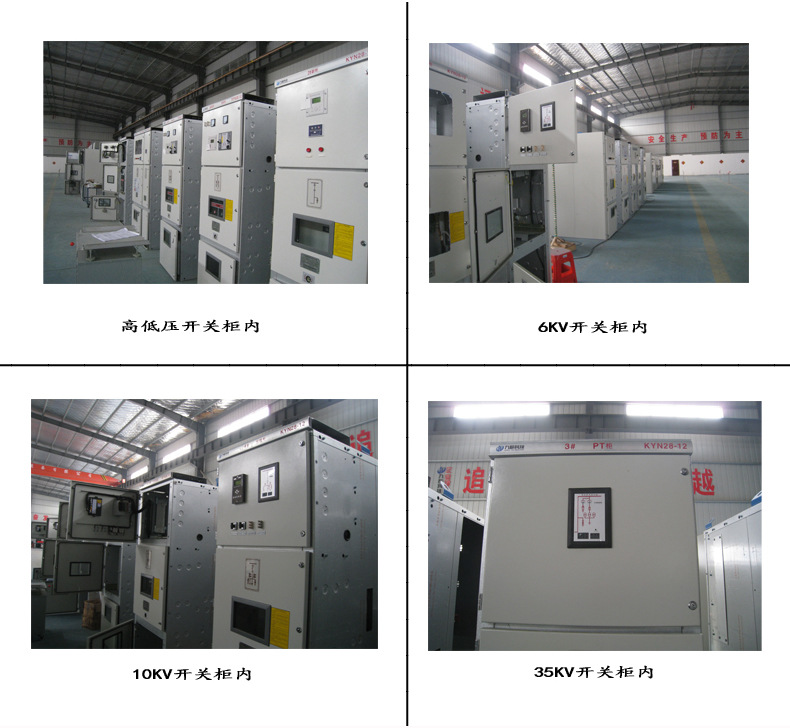

B、额定电压：10KV/35KV/6KV

C、控制电源：AC220V/DC220V或AC/DC220V（AC为交流，DC为直流）

D、温湿度控制普通操控标配为二温二凝，数码管操控为二温二凝或二温二湿，其他的都为二

温二湿。

E、是否需要储能和照明开关

F、是否带语音提示和RS485通讯接口

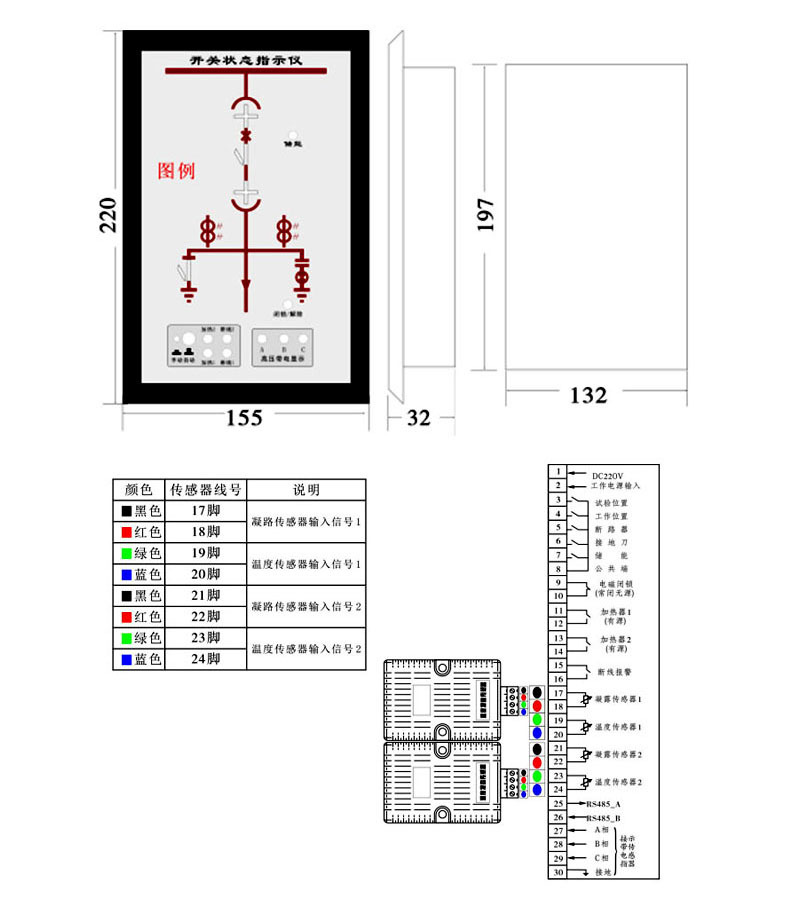

G、装置的开孔尺寸需告知客户（即开关柜本的生产厂家）
