欢迎使用TPI产品。本产品易于使用且有三年质保，请寄回产品质量保证登记卡。

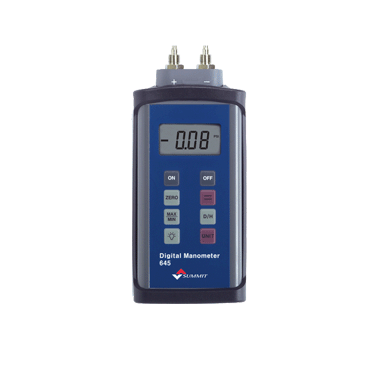

产品介绍
SUMMIT635 5PSI
SUMMIT645 30PSI
SUMMIT655 100PSI
所有型号均为双输入差压计可选7种单位（mmHg, inHg, kPa, mBar, PSI, inH2O, 及mH2O.）
安全事项：
请严格遵从厂家的操作步骤，注意不要超过仪表量程
-.测试前确保仪表功能正常
-.确保接口内无碎片或缠绕杂物
-.测试前重复检查所有连接
不要测量未知压力值的压力源，超过使用量程两倍的压力将导致探头损坏，甚至危及人身安全，
不要私字改动仪表，以免损坏仪表危及人身安全另外仪表也会失去质量承保。
技术数据
自动量程 在低压力值时提供高准确度及解析度
自动关机 30分钟后自动关机
ON 开机键
OFF 关机键
ZERO 自动回零
== 平稳快速变动的数字
MAX MIN 显示调出最大、最小读数，按一下激活，按两下最小，按三下最大，按住不放将会退出该功能
HOLD 保持屏幕读数
UNIT 选择7种单位mmHg, inHg, kPa, mBar, PSI, inH2O, 及 mmH2O.
操作步骤
¨ 按“ON”键开机，如果显示不为“0.00”请按下面一步调整
¨ 按“ZERO”键直到仪表回零
¨ 将压力表与被测设备进行可靠连接
¨ 仪表将显示压力值，按“ON”键将会开启背光功能
¨ 如果仪表读数跳动请按“==”按钮，以使读值稳定
¨ 按“HOLD”键可将读数保持
¨ 检查泄露等测量时可按“MAXMIN”获得最大、最小读值
¨ 按“Unit”键可切换7种测量单位
特性:
-.喷沙压制铝外壳
-.双输入可测量正压、差压
-.回零按钮进行海拔气压校正
-.7种可选单位： mmHg, inHg, kPa, mBar, PSI, inH2O, 及 mmH2O.
-.易读LCD显示（背光）.
-.10秒后自动关闭背光
-.30分钟后自动关机 （ REC 模式除外）
-.可记录最大、最小读数
-.数据保持功能
-.可测量液体压力（仅SUMMIT-655L）
应用
-.检查压力系统气压.
-.检查供气系统压力.
-.房间换气时检查气压.
-.工业 HVAC系统
-.检查工业压力切换系统
|
| SUMMIT-635 | 双输入, 7 种可选测量单位, 5 psi |
| SUMMIT-645 | 双输入, 7 种可选测量单位, 30 psi |
| SUMMIT-655 | 双输入, 7 种可选测量单位, 100 psi |
| SUMMIT-655L | 双输入, 7 种可选测量单位, 100 psi（可应用于非腐蚀性水及液体测量） |
压力单位转换表
| 大气压 | Bars | inHg
（0℃） | inH20
（4℃） | Lb/in2
（PSI） | mmHg
（torr） | mmH20 | Pascals |
大气压 | 1 | 9.86924×10-1 | 3.34207 ×10-2 | 2.458 ×10-3 | 0.068046 | 1.316 ×10-3 | 0.9677 ×10-4 | 9.869 ×10-6 |
Bars | 1.01325 | 1 | 3.3864 ×10-2 | 2.491 ×10-3 | 6.8948 ×10-2 | 1.333 ×10-3 | 0.9807 ×10-4 | 1.000 ×10-5 |
inHg | 29.9213 | 29.53 | 1 | 7.355 ×10-2 | 2.036 | 3.937 ×10-2 | 2.89567 ×10-3 | 2.935 ×10-4 |
inH20 | 406.8 | 401.48 | 13.60 | 1 | 27.68 | 0.5354 | 3.937 ×10-2 | 4.014 ×10-3 |
Lb/in2
（PSI） | 14.695595 | 14.504 | 0.4912 | 3.6127 ×10-2 | 1 | 1.934 ×10-2 | 1.422323 ×10-3 | 1.4503 ×10-4 |
mmHg | 760 | 750.06 | 25.400 | 1.868 | 51.715 | 1 | 7.35433 ×10-2 | 7.502 ×10-3 |
mmH20 | 10.33272 ×103 | 10.1976 ×103 | 3.4544 ×10 | 25.400 | 703.07 | 13.599 | 1 | 0.1019556 |
Pascals | 1.01325 ×105 | 1.000 ×105 | 3.386 ×103 | 2.491 ×102 | 6.8948 ×103 | 1.333 ×102 | 9.8071 | 1 |
附件及规格
标准附件
9V碱性电池
替换管1/4’OD×28”（L）
可选附件
替换管1/4’OD×28”（L）
大携带箱
9V锂电池
技术参数
电池更换
当屏幕显示“BAT“符号时表示需更换电池。
故障分析
问题 可能原因
仪表不回零 没有按“ZERO“健
仪表仍不回零 如果显示始终超过0.05请返回代理商处理
显示“BAT” 更换电池
| 635 | 645 | 655/655L |
量程 | 5PSI（350mbar） | 30PSI（2000mbar） | 100PSI（7000mbar） |
| 分辨率 | mmHg/inH2O/mBar=0.01
inHg/kPa=0.001
mmH2O/PSI=.0001 |
精度 | ±0.2%全量程+3dgt |
过载压力 | 1000mbar | 4000mbar | 10bar |
电源 | 9V |
相对湿度 | 0%到80%（0℃-40℃） |
操作温度 | 0℃-40℃ |
储存温度 | -10℃到+50℃ |
自动关机 | 30分钟后 |
稳定读数 | 有 |
调零 | 按键 |
数据保持 | 有 |
记录 | 最大/最小 |
