Производитель производит однофазный тестер остаточного тока с функцией размагничивания 3C сертифицированное испытательное оборудование

Описание

产品概述：

2.1 NM500--1型剩余电流保护器测试仪(以下简称测试仪)，是本公司改进产品，是符合国家标准《剩余电流动作保护器》（GB6829—95）中第8.3条和GB16917.1—1997中第9.9条验证AC型交流脱扣器动作特性要求的专用测试仪器。目前国内生产厂生产的保护器绝大部分是AC型的脱扣器。因此SG6829—第8.3条和GB16917.1—1997中第9.9条所规定的AC型保护器的各项动作特性均能验证，测量精度符合规定的要求。测试仪可作为生产厂家、电器检测站、用户单位校验、检验、验收的专用测试仪器。
2.2 本测试仪适用于电子式2P的断路器。电磁式1P＋N、2P、3P、3P+N、4P的断路器均能测试。
2.3 本测试仪提供的模拟剩余电流适合于额定剩余动作电流在500mA以下的各种类型剩余保护器。试验电压值可由波段开关选择：50V、220V、85V、380V、500V，每档电压连续可调。
2.4 本测试仪中剩余动作电流和动作时间的测量是数字化的，用3位半发光晶体数码管显示，且在剩余保护器动作后，测量值的显示仍能保持，以便于读录。
2.5 测试仪的正常工作条件：
a.温度0—40摄氏度；
b.相对湿度20—85%。

基本参数和主要技术指标：

3.1 提供剩余电流：
a.可调剩余(微调也能小范围调整)2～20mA、20～100mA二档；
b.不可调剩余电流：150mA、200mA、250mA、375 mA、500mA共五档；
3.2 提供的试品电压：50V、220V、85V、380V、500V五档(50V、85V、380V,500V为短时工作制。)
3.3 测量显示：三位半发光晶体数码管。
3.4 测量分辨率：
剩余电流：0.01 mA；
动作时间：1ms。
3.5 测量量程：
剩余电流：20mA、200mA、1A三档；
动作时间：2s（超过可用循环读数累计）。
3.6 测量精度：
a.剩余电流：±1%；
b.动作时间：±0.2%，读+2ms和±1字。
3.7 仪器电源：AC220V±10%， 大功耗：50VA。
3.8 外型尺寸：400×300×200（长×宽×高），不包括机脚和手把。
3.9 设备附件：
电源线1根；
测试线4根；
使用说明书1份。

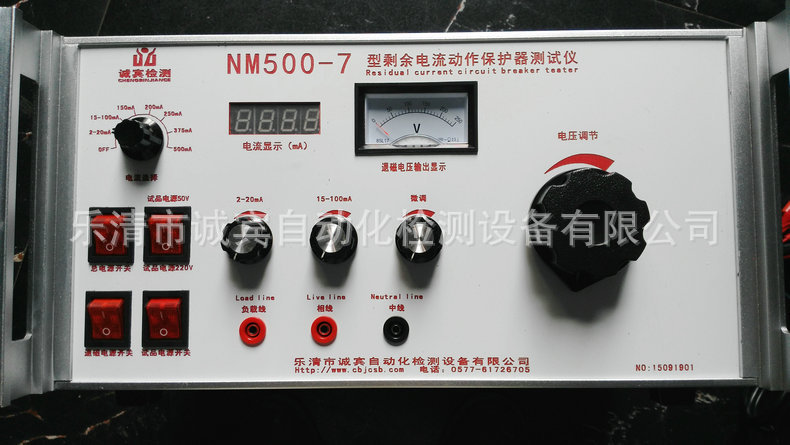

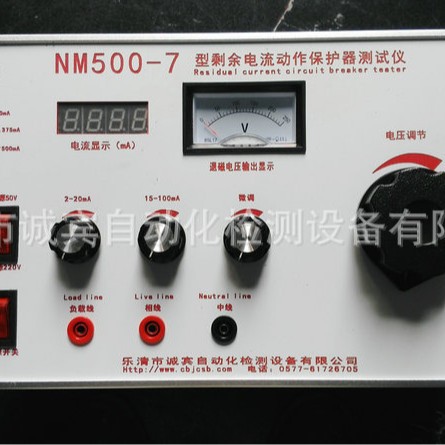

前面板布置及功能说明：
{1}总电源开关。
{2}输出电源开关：向上为接通，向下为断开，当输出电源开关合上，试品电源指示灯亮，即{15}、{16}接线孔有电压输出。
{3}电流输出转换开关，当它选择“小型”时，电流输出在{15}{17}上，它选择“塑壳”时，电流输出在{17}{18}上.
{4}试品电源指示灯：当输出电源开关合上，指示灯亮，即{15}、{16}接线孔有电压输出。
{5}常开、常闭按钮：测量分断时间时，压下该按钮，直接合上试品，不用按下{6}便能测出分断时间。
{6}测量按钮：当测量保护器动作时间时，按下{6}，使剩余电流接通，显示试品分断时间。
{7}清零键：当测量保护器动作时间应先清零，使显示读数为零。
{8}剩余电流电流调节旋钮：当{11}置于20mA档时，该旋钮分别从2mA连续调节到20mA。
{9}剩余电流电流调节旋钮：当{11}置于100mA档时，该旋钮能从15mA连续调节到100mA，如调不到再调节微调旋钮。
{10}剩余电流微调旋钮：当{11}分别置于150mA、200mA、250mA、375mA、500mA档位时，该旋钮能从150mA调节到500mA。
{11}剩余电流选择开关：20mA、100mA、150mA、200mA、250mA、375mA、500mA共七档。
{12}测量功能选择开关。有三个位置：
电流：用于测量剩余电流动作值；
设定：用于预置所需的剩余电流值，为下一步测量动作时间作准备；
时间：当在“设定”位置下预置好剩余电流值，将{12}改置到“时间”位置，便可测量保护器动作时间
{13}电压转换：50V、220V、85V、380V、500V。
{14}电压调节钮：对{13}每档电压连续调节。
{15}插孔，接试品电源输入端的L相。
{16}插孔，接试品电源输入端的N相。
{17}插孔，接试品输出端的L相。
{18}插孔，接试品输出端的N相
{19}AC220V电源输入
{20}读数显示屏：由3位半发光晶体数码管组成，可分别用于剩余动作电流及剩余动作时间的显示。
{21}试品电源电压显示屏。
{22}总电源保险（5A）
{23}输出短路保护开关1A
使用方法：
5.1验证保护器的动作特性：
5.2接通测试仪总电源开关{1}，其仪器灯亮。
5.3测量保护器电流动作值的操作步骤：
将测量功能选择开关，置于“电流”位置，电流调节旋钮{8}，{9}，{10}转到 左位置，选择相应电流量程，拨动{11}进行选择。
将电压选择开关{13}拨动测试品所需电压位置，调节电压调节旋钮{14}，使输出电压等调节试品所要电压。
接好试品，{15}接到试品电源输入端L相，{16}接到试品电源输入端N相，如小型断路器{17}就接到试品L相输出端上。{3}电流输出转换开关就选择小型，合上试品。
打开输出电源开关{2}，缓缓调节电流旋钮，直至试品断开。此时的显示值即为该试品的电流动作值，该项测试结束。
5.4测量保护器动作时间的操作步骤：
将{12}置于“设定”位置，调节电流调节旋钮，使读数达到预定值为止，然后改置到“时间”位置。
按清零钮{7}，读数显示应为“000”。
将试品合上，然后按下测量钮{6}。正常情况下，试品分断，显示屏上的读数即为测分断时间，该项测试结束。
注：常开/常闭按钮应按在常开位置。
校正规程：
6.1剩余电流校验：
合上电源开关{1}，将功能选择开关{12}置于“电流”位置。
电流 性开关{3}选择相应位置（小型或塑壳）
将标准电流表接入插孔{15}，{17}或{17}，{18}
电流选择开关{11}置于相应的档位，缓缓调节电流调节钮，逐一分段校对。
6.2分断时间校验：
将{12}置于“设定”位置，选择与标准毫秒计电平输入相应的信号，然后置于“时间”位置，按清零钮{7}，读显示应为“000”.将标准毫秒计电平输入端接入孔{15}，{17}或{17}，{18}，按下{5}，作相应的分段校对。
七常见故障处理：
故障
常见原因
排除方法
没有电源
1）电源线没有插好
2）电源保险丝断
3）电源开关坏
插好电源线和插座，更换电源保险丝（5A）,更换电源开关。
没有试品电源输出
输出保护开关没有合上
调压器调到 小位置
试品电源开关没有合上
电压波段开关损坏
自耦变压器损坏
保护开关坏
试品电源开关坏
合上保护开关
调压器往右旋，旋到试品需要电压为止
合上试品电源开关
更换波段开关
更换自耦变压器
更换保护开关
更换试品电源开关
所有档位都没有电流输出
微调电位器损坏
500mA档大功率电阻坏
功能切换波段坏
更换微调电位器（56欧5W）
更换同型号电阻
更换波段开关（2×3档）
20mA没有电流
1）2-20mA调节电位器损坏
更换此电位器（22K 5W）
100mA没有电流
1）15-100mA调节电位器损坏
更换此电位器（2K2 5W）
注：特殊规格可以定制。(如有改动，恕不另行通知)
