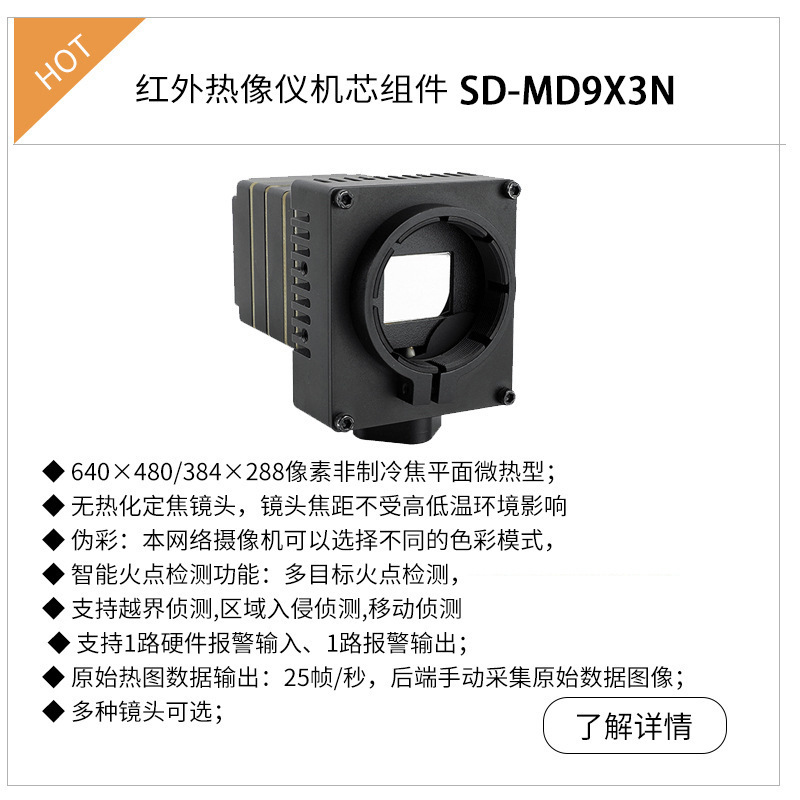

网络组件技术规格（SD-MD9X3N）

项       目

技术参数

SD-MD983N

SD-MD943N

探测器性能

探测器类型

非制冷焦平面微热型

像 素

384×288

640×480

像元间距

25um

17μm

噪声等效温差

≤80mK@F1，300K，50Hz

场 频

50Hz

波长范围

8～14um

镜头选项

无热化免调焦镜头

9mm、13mm、18mm、25mm、37mm、50mm

电动调焦镜头

75mm

操作功能

亮度/增益调整

有

极性变换

色标反色

电子变倍

1X/2X/3X/4X

图像增强功能

有

校正功能

手动校正，开机自动校正；正常工作后定时校正

翻转/镜像

关/开

图像显示

多种伪彩色标（消防色标、铁红、红热、琥珀、白热、黑热等）

聚焦方式

手动聚焦及自动聚焦

云台控制

有

语言

中文、英文等

存储功能

支持Micro SD，支持64G、断网本地存储,NAS(NFS,SMB均支持) /FTP协议

字符显示

时间、日期、通道号、通道名称和自定义文字、测温信息

录像模式

移动侦测、报警录像（灰度、高温、区域、划线报警等）、断网录像、定时录像

报警触发

智能火点检测功能，移动侦测区域入侵，越界报警，网络断开，IP冲突，存储器满，存储器错误

报警事件

     通过 FTP 上传文件
     通过电子邮件通知
     发生事件（警报触发）时进行本地存储器或NAS录制
     1路开关量输出

原始热图数据输出

25帧/秒，14位原始数据图像

网络

以太网

RJ-45 (10/100BASE-T)

视频压缩格式

H.264, Motion JPEG

分辨率

720x576 / 720x480 / 640x480 / 384x288 / 320x240

帧率

H.264﹕所有分辨率下大 30 fps
     Motion JPEG﹕640x480﹕大 15 fps

视频质量调制

H.264﹕压缩级别、目标比特率级别控制

比特率控制法

H.264﹕CBR 或 VBR

IP

IPv4

协议

TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL,    DHCP, FTP, ICMP, IGMP, ARP, DNS, DDNS

安全

HTTPS(SSL) 登录验证、分类登录验证、IP 地址过滤、用户访问日志、802.1X 身份验证方法

存储器

Micro SD- 可以下载 SD存储卡中录制的运动图像
     NAS- 支持录制到NAS（网络连接存储器）

应用程序编程接口

OnVif Profile S

Web查看器

支持的浏览器 :    Microsoft Internet Explorer (版本 9~11)

报警功能

报警输出

开关量输出

协议输出

SDK报警协议输出、onvif报警信息输出

电源系统

外接电源

DC12V

功 耗

≤6W（常温正常工作，不调零、不调焦等）

接     口

电源接口

有

网络接口

RJ45

开关量输出

有

串口

RS422(控制云台及接收云台角度信息)

模拟视频接口

有

电机控制接口

有

结构要求

安装接口

2xM3螺孔（四侧）

外壳造型

不带镜头组件外壳为方型，前端为镜头接口（M45*1螺纹或M34*0.75）

环境参数

工作温度

-20℃~ +50℃

存储温度

-40℃~ +70℃

物理特性

重 量（g）

250g

尺 寸（mm）

82×50×56mm（长×宽×高）（组件无镜头）
