Измеритель индекса плавления ткани из расплава

Описание

熔喷布熔融指数仪

一 概述

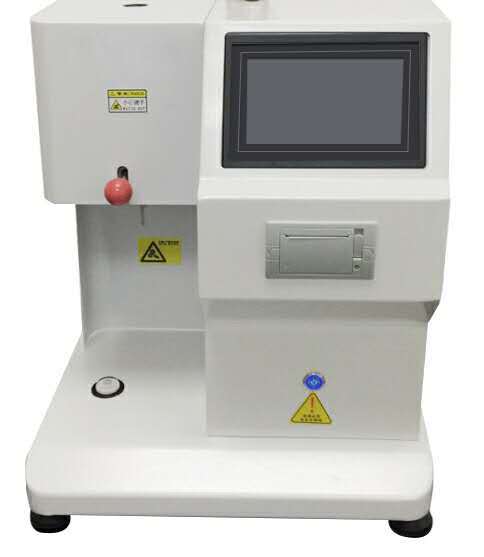

 XJRZ熔体流动速率测定仪是采用微处理控制、集成化、数字化的测控技术，可数据处理打印的智能化新型仪器。该仪器各项技术参数符合GB3682-2018，其主要参数均满足ISO1133（97）、ASTM1238、K7210（日）标准的要求。该仪器由微处理器按标准试验流程进行程序化设定，定时控制，自动切料。可用于聚乙烯、聚炳烯、聚苯乙烯、ＡＢＳ、聚酰胺、纤维树脂、丙烯酸酯、聚甲醛、氟塑料、聚碳酸脂等各种塑料的熔体流动速率的测定。

二 组成

１主机：机架、电机、刮刀、控温表、口膜挡板

２负荷砝码：Ａ   0.325 kg （含压料杆）

          Ｂ   0.875 kg

          Ｃ   0.960 kg

Ｄ   1.200 kg

Ｅ   1.640 kg

３附件：清洗附件三件，镊子一把，漏斗一个，方盘一个，口模一个，接插电缆一条，地脚座四个。

三 主要技术指标

１ 关键件参数：

１.1料筒参数： 内孔 Φ９.５５±０.０２５ｍｍ

１.2活塞参数： 活塞头Φ＝９.４７５±０.０１５ｍｍ

              活塞头长度 Ｈ＝６．３５±０．１ｍｍ

1.3口模参数：挤出孔     Φ₁＝２.０９５±０.００５ｍｍ

２ 温度参数：采用智能化的控温仪表,具有四位双显，温度设定控制。可自动ＰＩＤ参数设定，控温精度可达±０.１℃。

２.１控温范围：   ８０℃～４００℃

２.２控温精度：   ±０.２℃

２.３显示分辨率： ０.１℃

２.４最大功耗：   ＜ 600Ｗ

２.５温度恢复时间：240秒

３ 砝码参数：

３.１砝码精度：   ±０.５％

３.２基本配置     Ａ   0.325 kg（含压料杆）

                 Ｂ   0.875 kg

Ｃ   0.960 kg

Ｄ   1.200 kg

Ｅ   1.640 kg

４ 位置检测

４.１ 上下位置环距： ３０ｍｍ

４.２ 控制精度：     ±０.１ｍｍ

５ 试验流程控制

５.１工作方式:     质量法

５.２切料次数：    ０～10次

５.３切料间隔时间：０～999s（设置参考表2）

５.４自动控制流程在达到设定温度无波动后

        料筒恒温定时：   900秒

        装料定时：       60秒

        料样温度恢复定时： 240秒

        压料定时：       60秒

四 仪器原理

仪器按国标GB3682的技术要求，在周围有加热组件和保温材料的标准料管下端，安装一只标准口膜，在料管加热到设定的温度时，加入被试料样，并插入带活塞的压料杆，在压料杆上端施加选定负荷砝码。通过热塑性试样在一定温度和负荷下，单位时间内通过口膜的熔体质量，即可确认该料样每10分钟通过口膜的质量，即该料样的熔体流动速率。

ＭＦＲ= 600Ｗ/ｔ

ＭＦＲ－ 熔体质量流动速率，单位 ｇ/10min

五 使用方法

1准备工作

１.１ 将仪器安装在稳定的水泥台面上，室温，相对湿度８５％，周围无腐蚀性介质、强磁场干扰及振动的环境中。

１.２调整仪器的地脚螺栓使仪器处于水平状态。(千万请注意：不要在升温时将水平仪放入料筒内调节水平，以免损坏水平仪)

１.3将仪器接在２２０Ｖ，５０ＨＺ相对稳定的电源上。

１.4 推上口膜挡板，将标准口模放入料膛内。（用口模清洗附件导入）

１.5 将带活塞的Ａ砝码插入料膛内，然后打开电源开关。

１.6 切料刀调整：根据试样和所用砝码调整切料刀，使切料刀紧贴口膜并能正常旋转。（出厂时已经调整好）

１.7 打开控温表开关（船型按钮），控温表有显示 ：

       PV上排红色数字 显示值（当前温度）

             SV下排绿色数字 设置值（试验温度）

  ⊙设置键  ＜移位键  ∨减数键  ∧增数键

温度设定方法:按一下“⊙设置键”，SV窗口最后位小数点闪烁，通过“＜移位键”选择位，被选中的位后的小数点会闪烁。通过“∨减数键  ∧增数键” 设置好数值，再按一下“⊙设置键”确认。按住“⊙设置键”数秒进入控温表菜单，找到SC参数，按以下表格，输入试验温度对应的SC值。方法和温度设置一样，通过“＜移位键”选择位，通过“∨减数键  ∧增数键” 设置好数值。

使用时请用户按照如下的温度系数调整控温表的SC值：（每一点都需调整）
