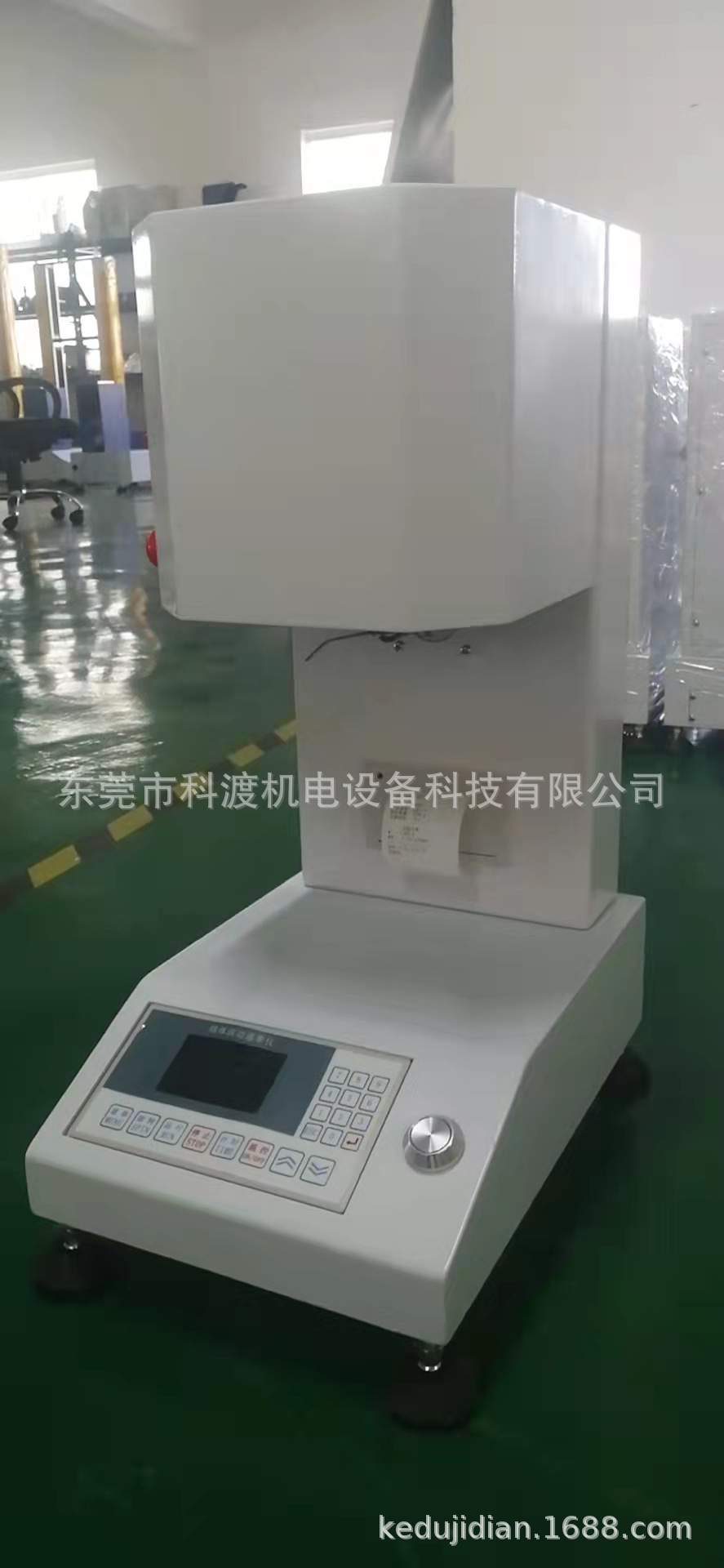

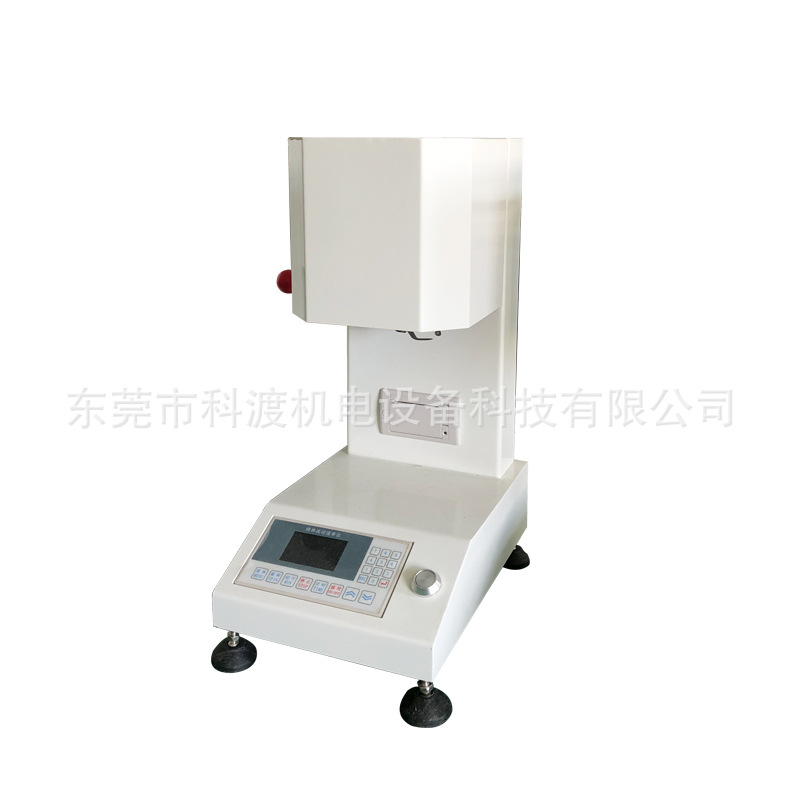

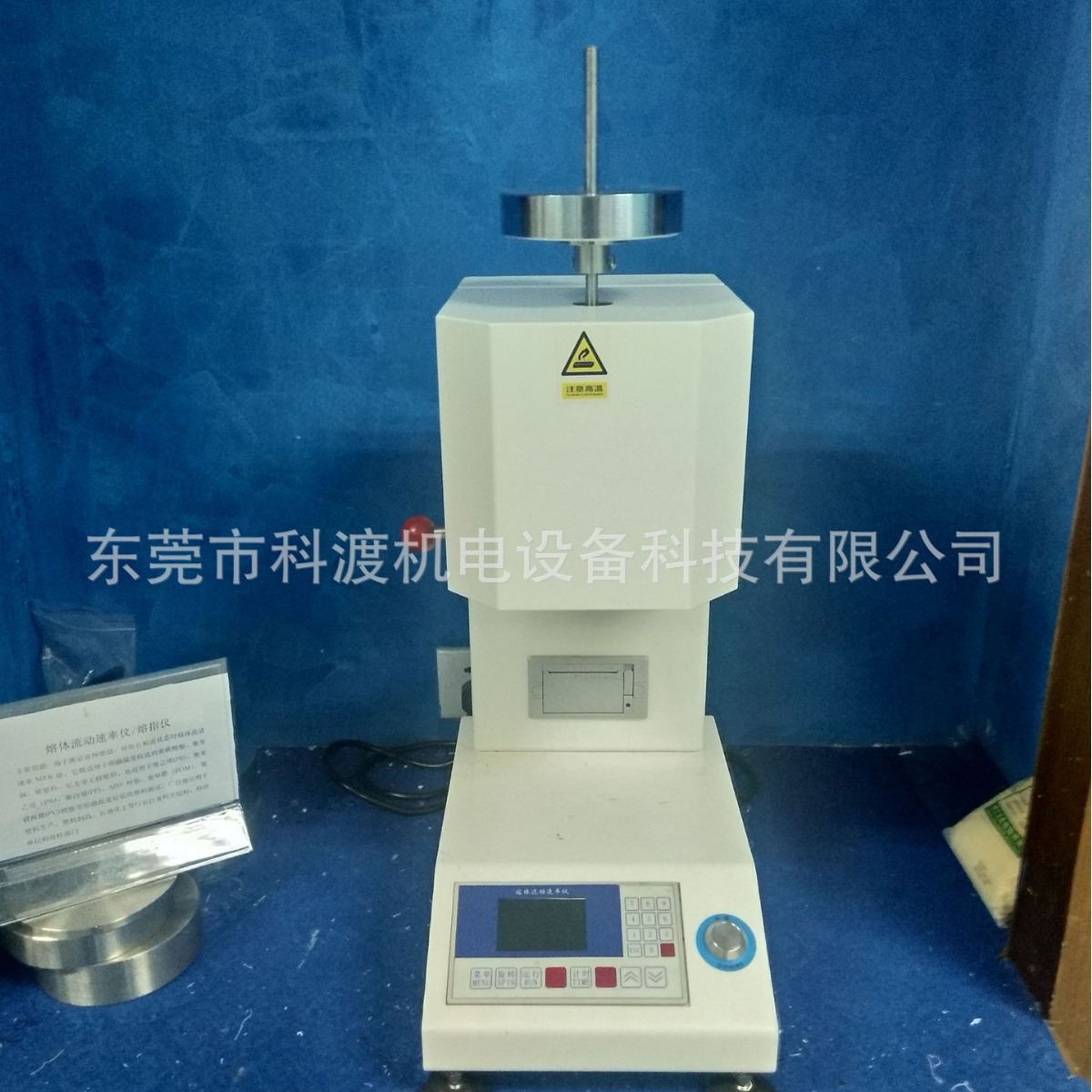

Измеритель расхода плавления Тестер фильтрации гранулирования Измеритель индекса плавления

Описание

一、 用途:

熔体流动速率仪是按GB3682-2018的试验方法测定塑性高聚物在高温下流动性能的仪器，用于聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、尼龙氟塑料等高聚物在高温下熔体流动速率的测定。适用于工厂企业及科研单位的生产和研究之中。

二、 主要特征：

1、 挤压出料部分：

出料口直径：Φ2.095±0.005毫米

出料口长度：8.000±0.025毫米

装料筒直径：Φ9.550±0.007毫米

装料筒长度：152±0.1毫米

活塞杆头直径：9.474±0.007毫米

活塞杆头长度：6.350±0.100毫米

2、 标准试验力（八级）

1级：0.325kg=（活塞杆+砝码托盘+隔热套+1号砝码体）

=3.187N

2级：1.200 kg=(0.325+2号0.875砝码)=11.77 N

3级：2.160 kg=(0.325+3号1.835砝码)=21.18 N

4级：3.800 kg=(0.325+4号3.475砝码)=37.26 N

5级：5.000 kg=(0.325+5号4.675砝码)=49.03 N

6级：10.000 kg=(0.325+5号4.675砝码+6号5.000砝码)=98.07 N

7级：12.000 kg=(0.325+5号4.675砝码+6号5.000+7号2.500砝码)=122.58 N

8级：21.600 kg=(0.325+2号0.875砝码+3号1.835+4号

3.475+5号4.675+6号5.000+7号2.500+8号2.915砝码)=211.82 N

砝码质量相对误差≤0.5%。

3、  温度范围：50-400℃

4、  恒温精度：±0.1℃。

5、  电源：220V±10%    50Hz

6、  工作环境条件：环境温度为10℃-40℃；环境相对湿度为30%-80%；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。

7、  仪器外形尺寸：250×350×600=（长×宽×高）

三、结构及工作原理：

熔体流动速率仪是一种挤出塑料计。它是在规定温度条件下，用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物，在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中，经常用“熔体（质量）流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。

熔体（质量）流动速率仪用MFR表示，单位为：克/10分钟（g/min）公式表示：MFR(θ、mnom )

                       =tref  .m/t

式中：θ——  试验温度

          mnom—  标称负荷Kg

           m——  切断的平均质量g

          tref——  参比时间（10min）, S ( 600s )

           t  ——  切断的时间间隔s

     例：一组塑料试样，每30秒钟切取一段，各段质量的结果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。

平均值m

=（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)

代入公式：MFR=600×0.0843/30=1.686(克/10分钟)
