Описание

本产品GDZYJ钢丝绳注油机是一种改进型的钢丝绳脂压注装置，主要用于多绳摩擦式提升机上对提升钢丝绳压注增钢丝绳表面脂，在保证摩擦系数的前提下，保持钢丝绳表面良好的润滑状况。定期使用能延长钢丝绳的寿命，降低运行成本。由于采用了新的结构，使结构更简单，同时具备钢丝绳脂的自动加热功能，可以使压注作业不受季节和外界环境温度的影响，保证压注效果。

本厂品GDZYJ钢丝绳注油机也可以使用到冶金，矿山，码头，桥梁等类似地方的钢丝绳的润滑。

一、GDZYJ钢丝绳注油机结构组成和特点

本机主要有加热筒体，移动小车，电动油泵，密封组件，控制台等部件组成。其中密封头是本产品的主要部件，它的作用是在钢丝绳周围形成可移动的密封腔体，钢丝绳脂在此密封腔体内被加压后注入钢丝绳内。

1可根据需要设定加热温度（调温），并对布置于桶体上的热电阻进行监控。

密封组件采用铝合金精密铸造而成。采用部分式结构，用铰链螺栓连接结构，部分面采用软聚酯密封条。密封圈用耐磨橡胶制成，特殊的结构型式可以方便固定于钢丝绳上；在两端增加减磨导套，该导套主要是对钢丝绳进行导向，延长密封圈的寿命。在密封本体的外侧的2个铰点及相应连接装置，用于在井口（车房）等位置固定密封头。控制箱主要用于油泵电机的启停和电加热器的温度控制，其中温度控制采用CST系列温控仪配Pt100热电阻（0-200度）。采用轻触式按键的操作面板，可靠，美观大方，电源采用交流三相四线制380V电压供电。

二 、油品型号：增摩型钢丝绳脂

  密    度： 0.9g/cm3(20°C)       摩擦系数 0.33  与K-25/200°C时.

                                             0.27 与K-25/300°C时.

  粘    度： 140～200mm2/s（100°C0C）    压注压力：    1.0～2.0MPa

  软化温度： 70°C               压注时钢丝绳的速度：   0.2～0.4m/s

  闪    点： ≥850°C              适用钢丝绳的直径：   φ22～φ43

  凝    点： -20°C                       涂装温度：   95～120°C

3、GDZYJ钢丝绳注油机产品主要技术参数

序号
 项目
 单位
 参数

1
 压注压力
 MPa
 1.0～2.0

2
 压注时钢丝绳的速度
 m/s
 0.2～0.4

3
 适用钢丝绳的直径
 mm
 φ22～φ43

4
 涂装温度
 °C
 95～120

5
 加热功率
 kW
 8.5

6
 注油泵电击功率
 kW
 1.1

7
 加热筒体有效容积
 L
 65

8
 电源电压
 V
 380（三相四线）


 4、产品结构与工作原理

   GDZYJ钢丝绳注油机结构组成和特点

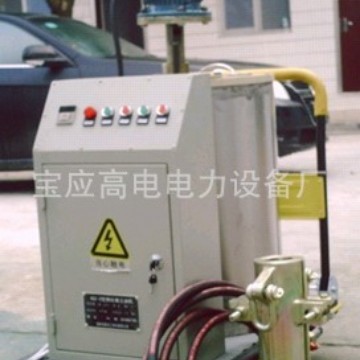

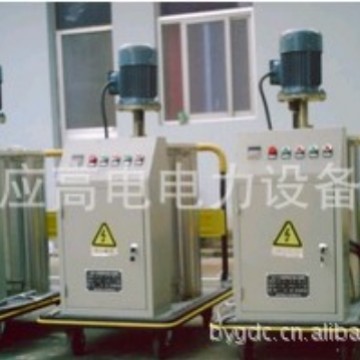

   本机主要由加热筒体、移动小车、电动油泵、密封组件、控制台等部件组成。其中密封头是本产品的主要部件，它的作用是在钢丝绳周围形成可移动的密封腔体，钢丝绳脂在此密封腔体内被加压后注入钢丝绳内。

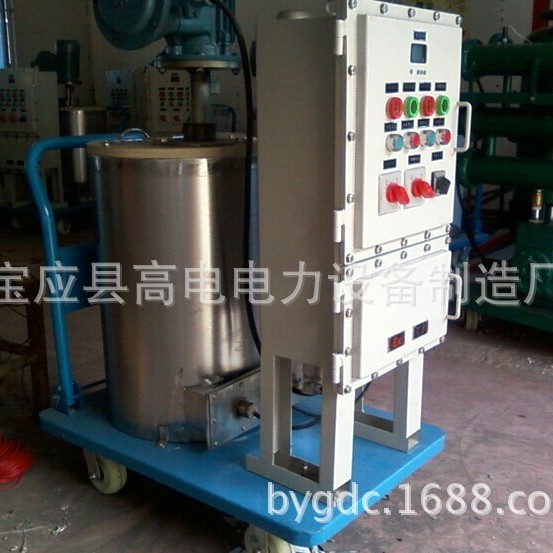

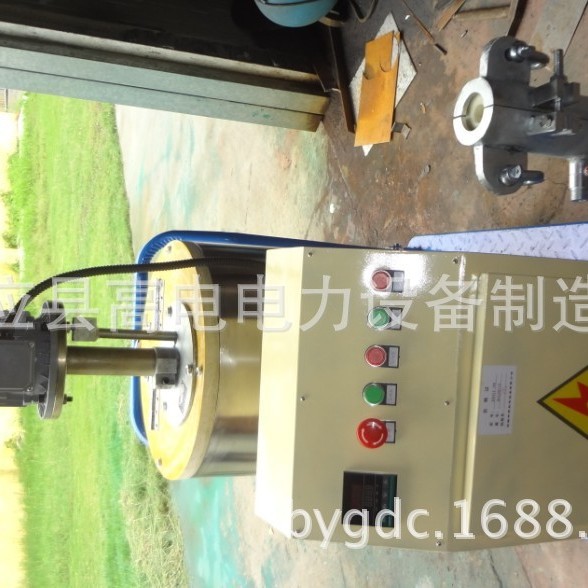

    1） 用高效发热元件布置在加热筒体的下部，用螺钉固定于加热筒体上；内筒体外部用保温材料敷设，防止热量的损失，最外层用不锈钢板围护，整个加热筒体最后布置在可移动的小车上，方便现场移动。

    2） GDZYJ钢丝绳注油机可根据需要设定加热温度(调温)，并对布置于筒体上的热电阻进行监控。

    3） 密封组件采用铝合金精密铸造而成。采用剖分式结构，用铰链螺栓连接结构，剖分面采用软聚脂密封条。密封圈用耐磨橡胶成带切口的结构，可以方便地固定于钢丝绳上；在两端增加两个减摩导套，该导套主要是对钢丝绳进行导向，延长密封圈的寿命。

    4） 在密封本体的外侧的2 个铰点及相应连接装置，用于在井口（车房）等位置用钢丝绳固定密封头。

    5） GDZYJ钢丝绳注油机控制箱主要用于油泵电机的启停和电加热器的温度控制，其中温度控制采用CST系列温控仪配Pt100 热电阻（0～200℃）。采用轻触式按键的操作面板，可靠、美观大方，电源采用交流三相四线制380V 电压供电，总容量为6KVA。
