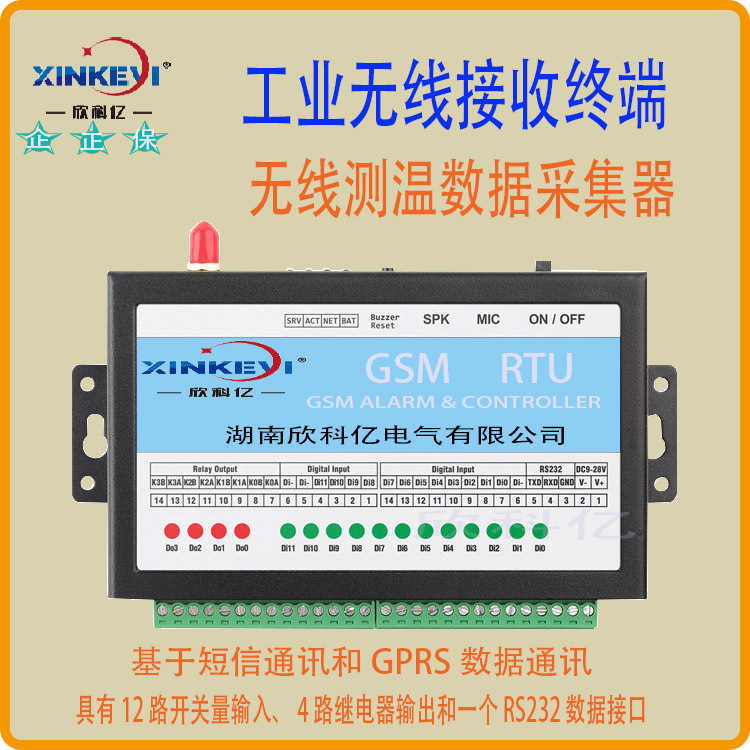

Беспроводной приемный терминал промышленного класса Xinkeyi XKY-ZD100G, 12-позиционный переключатель, входное 4-стороннее реле

Описание

 一、概述

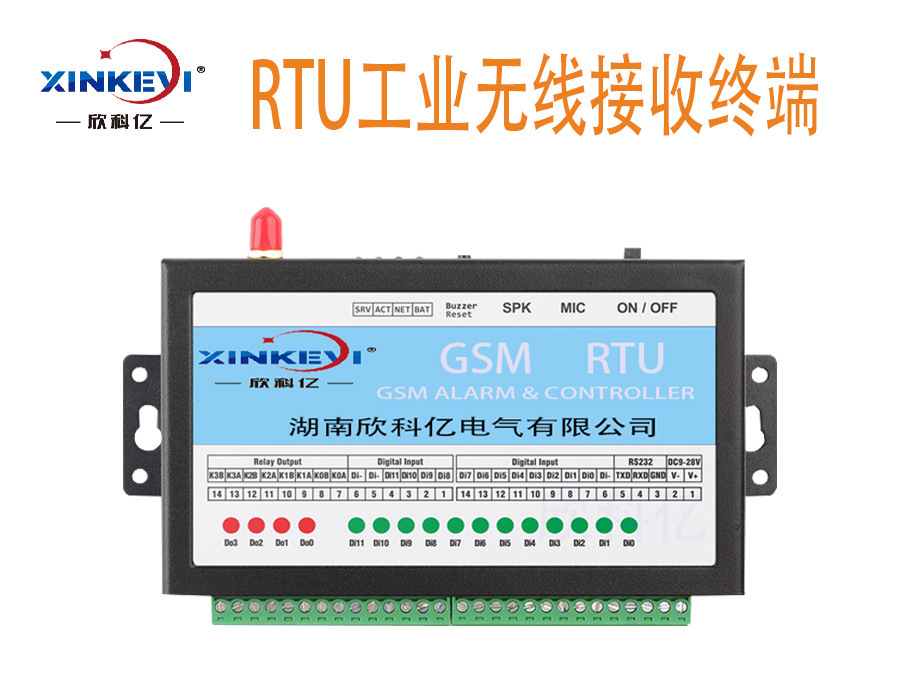

       XKY-ZD100G工业无线接收终端 是一款基于短信通讯和GPRS数据通讯方式的远程数据采集与控制终端，他 采用工业级的GSM/GPRS收发模块和高性能32位处理器，内嵌实时操作系统，具有12路开关量输入、4路继电器输出和一个RS232数据接口。因其电气接口标准，极易与其他工控设备连接采集工业现场数据， 并通过GPRS无线网络，将数据实时的传送给中心测控程序。由多个XKY-ZD100 与中心测控程序组建的远程测控系统，可满足同时对多个分散广、距离远、无人值守的工业监控点的无线实时测控需求。同时本设备也支持短信报警与短信控制功能，可广泛应用于工业自动化控制、基站监控、机房监控、环境监测、供水、电力、农业等领域。

二、 产品特性

•高集成度嵌入式工业级CPU

•产品通用性强，设置灵活，能满足不同行业，不同项目的功能需求

•自动网络重连，错误重发等机制保障短信或数据的准确到达

•内置双重看门狗，保障设备永不死机，7×24小时不间断工作

•使用成本低，免维护，低功耗设计

三、兼容性能

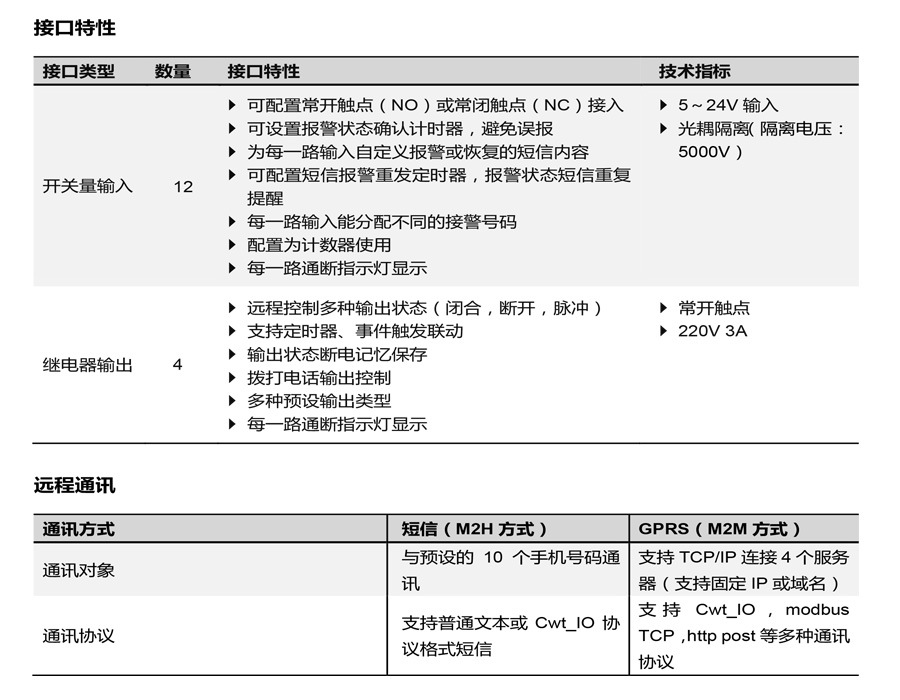

硬件接口

• 12路开关量输入，5～24V电平触发。光耦隔离（隔离电压：5000V），通断指示灯显示

• 4路继电器输出（常开），通断指示灯显示

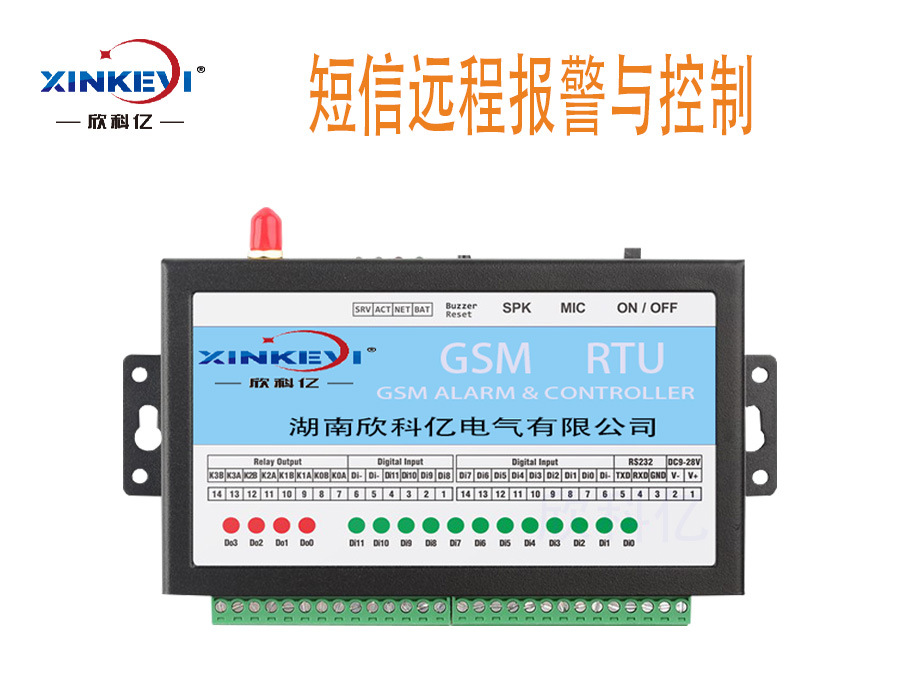

短信功能

•短信双向通讯，对设备所有接口进行短信远程监控及控制

•支持预置10个管理员手机号码，自动屏蔽非管理员号码的来电及短信

•自定义短信报警内容，短信内容自带时间戳，准确判断设备报警时间

•短信远程查询任意接口状态或数据

•可通过短信指令远程设置参数

•自定义短信命令

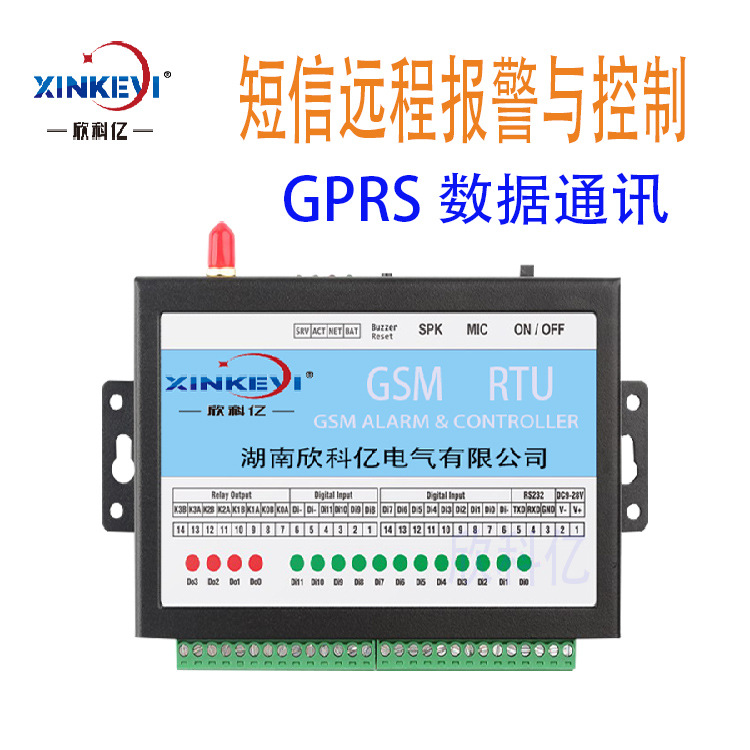

GPRS数据通讯

 ●通过GPRS无线网络，所有接口数据远传到计算机中心，多设备组网

 ●支持TCP/IP连接4个服务器（支持固定IP或域名

 ●支持modbus TCP，http post等多种通讯协议

 ●多种传输模型可选

本地策略

•设定输出口实时联动（事件触发联动）

•定时（天/周/月）发送设备状态报告

•多组秒、分、日、周、月定时器，可执行42种定时器动作（如定时输出动作）

•基于事件的联动编程器，定时器回调动作，消息派发

•权限控制（如短信的发送权限）

特色功能

• SIM卡欠费提醒

•提供Windows设置软件进行参数设置

•自定义报警次数

•确认计数器，重发计时器等保证通讯的即时性和准确性

•通过短信指令远程更改所有参数

•设备自动对时和手动对时，时钟源支持Sms, NTP

•振铃电话报警和振铃输出控制

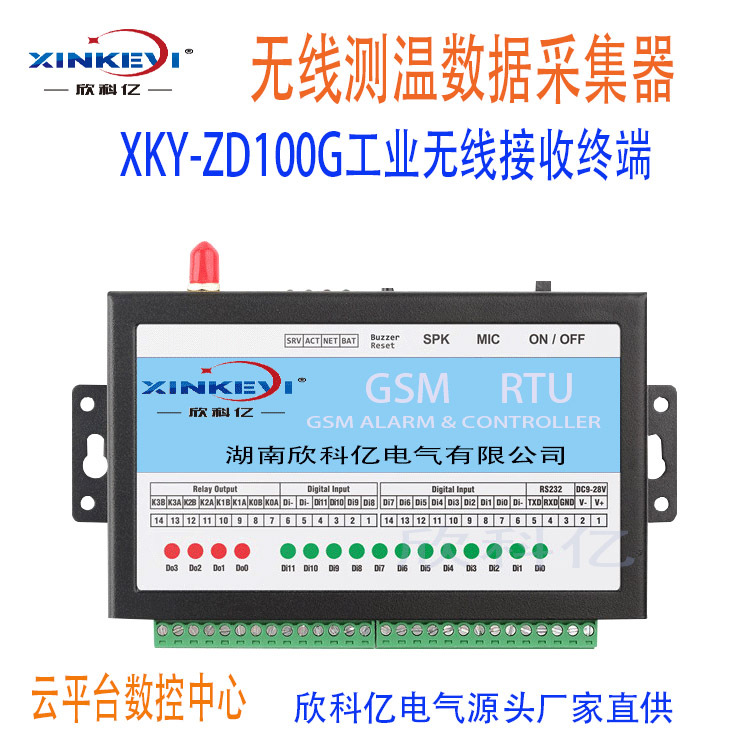

•可选内置温度传感器，设置温度上下限报警

•可选内置电池，断电报警和来电短信提醒

四、技术参数

设备供电：DC直流9-24V（标配电源：DC 12V/1.5A）

设备功耗：标称电流200mA，平均50mA @12V

工作频段：4频850/900/1800/1900Mhz，自适应，兼容GSM Phase 2/2+

SIM卡 ：支持中国移动或中国联通的GSM卡

天线：50欧SMA天线接口

串口：RS-232C,默认通讯参数9600,n,8,0,1

工作温度：-30℃～+70℃

工作湿度：相对湿度95%（无凝结）

设备尺寸：130×80×25mm

产品重量：380克

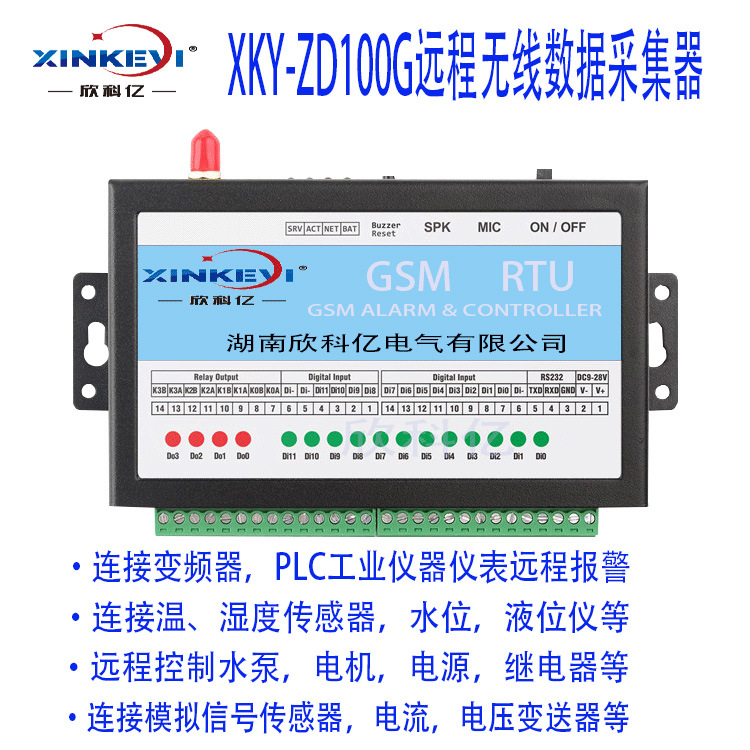

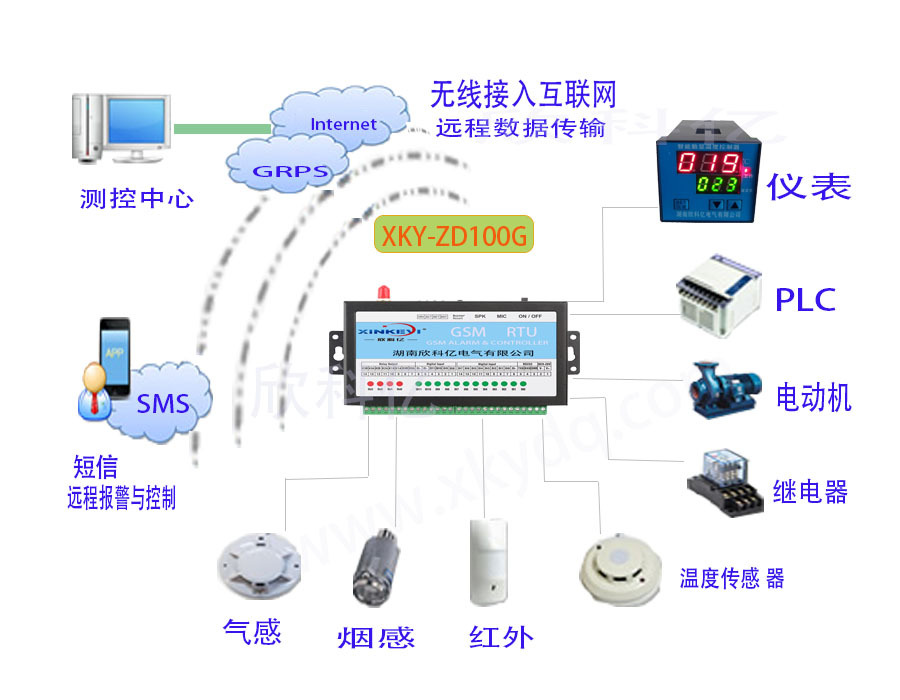

五、应用范围

·连接变频器，PLC工业仪器仪表远程报警
·连接温、湿度传感器，水位，液位仪等
·连接模拟信号传感器，电流，电压变送器等
·远程控制水泵，电机，电源，继电器等
·连接人体感应器、烟感、水浸传感器等传感器
·串口数据小批量短信传输
·其他仪器，UPS等电气设备

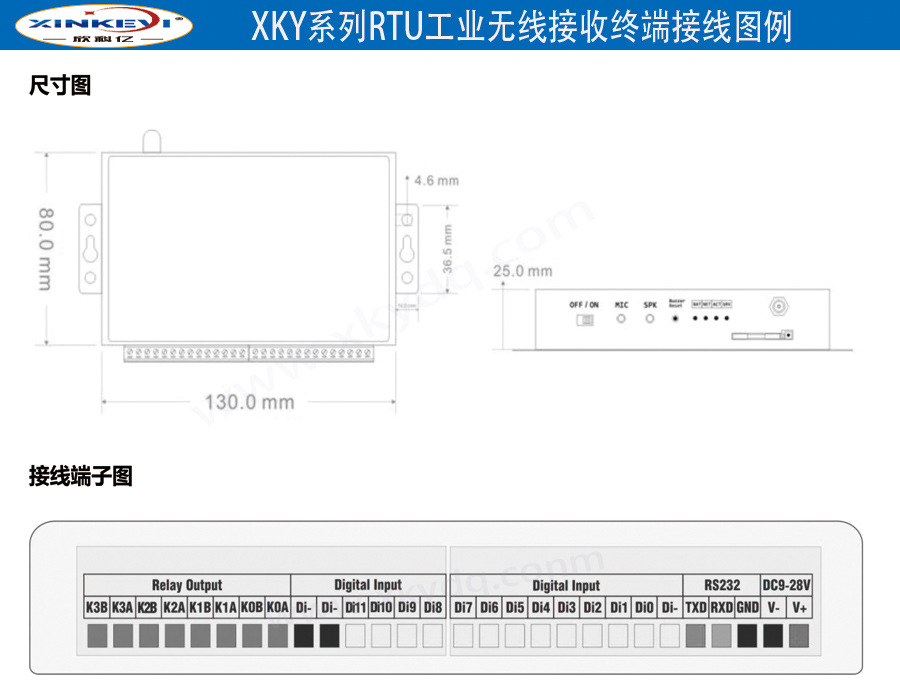

六、接线图例

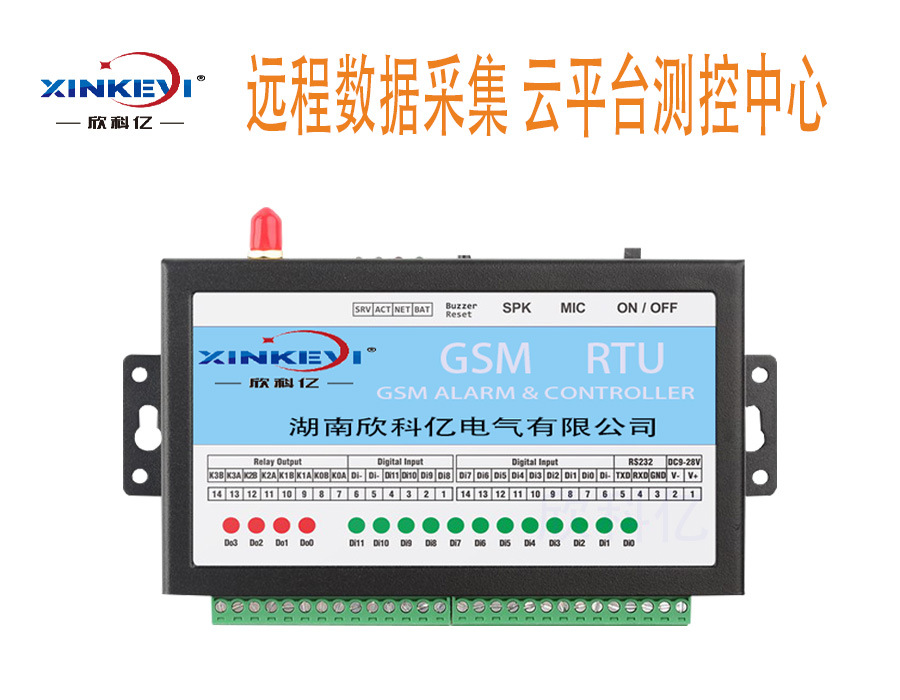

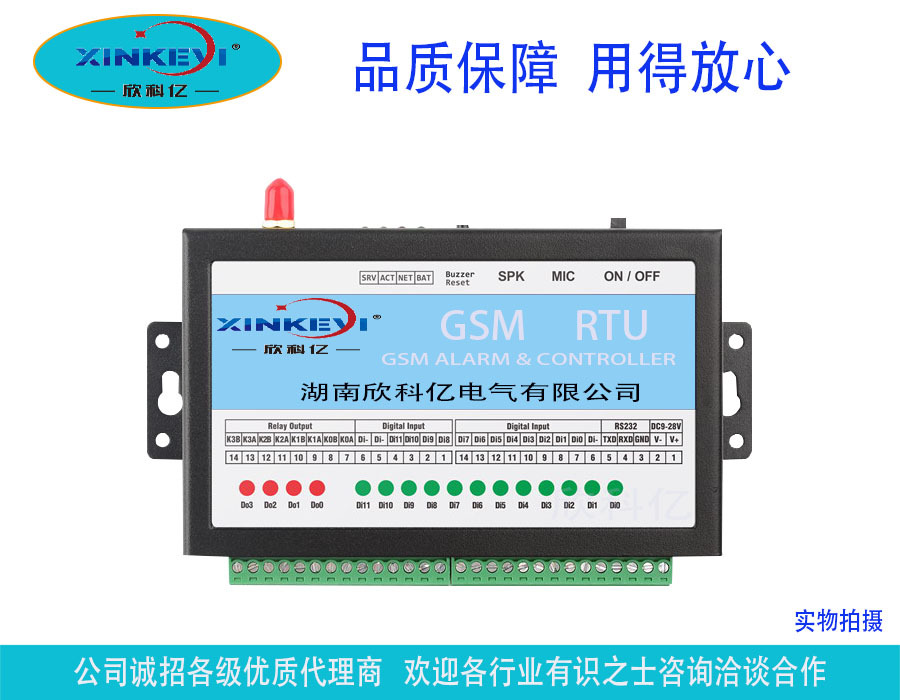

七、实物图
