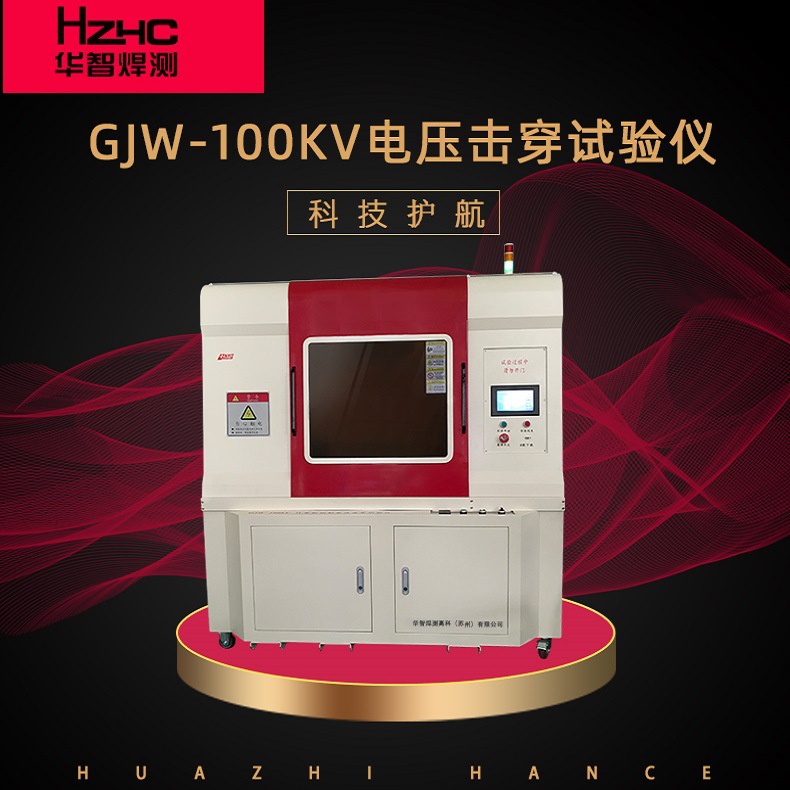

1.  输入电压：AC220V   50Hz
2.  输出电压：AC：0～100kV； DC：0～100kV
3.  输出功率：10kVA
4.  测量误差：≤ 2％
5.  升压速率0.5kV/s～10kV/s
6.  耐压时间：0～4(不击穿的情况下一直稳定保持电压)
7.  漏电流：1～30 mA可由计算机软件自由进行设定
8.  电源：交流220V±10%的单相交流电压和50Hz±1%的频率
9.  试验环境：温度：15 ～ 30℃，相对湿度：0～85%能够稳定运行。
10. 外形尺寸：1570×1240×1850 mm
11. 设备自重：约150kg
12. 接地要求：仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下

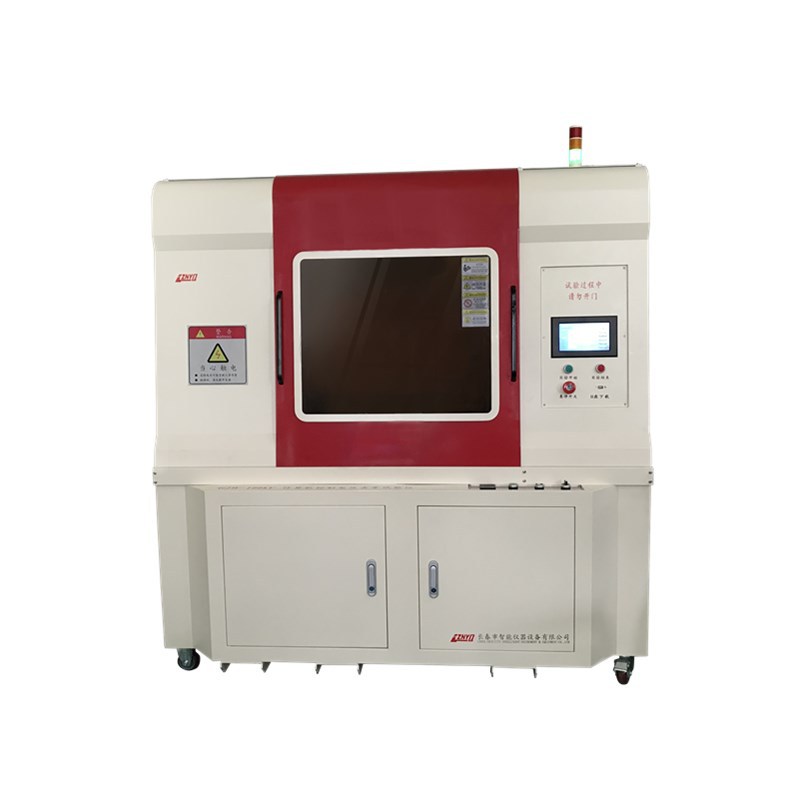

二、结构原理及性能特点
本设备主要由：升压系统(高压变压器)、测量采集系统、转换系统、控制系统、调压系统、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

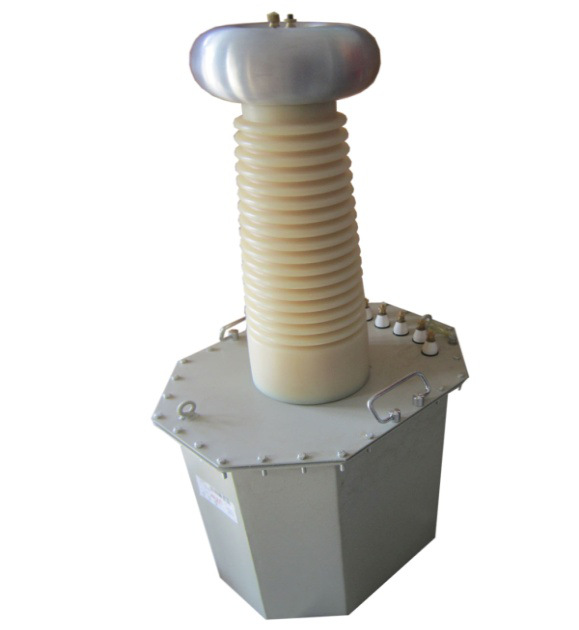

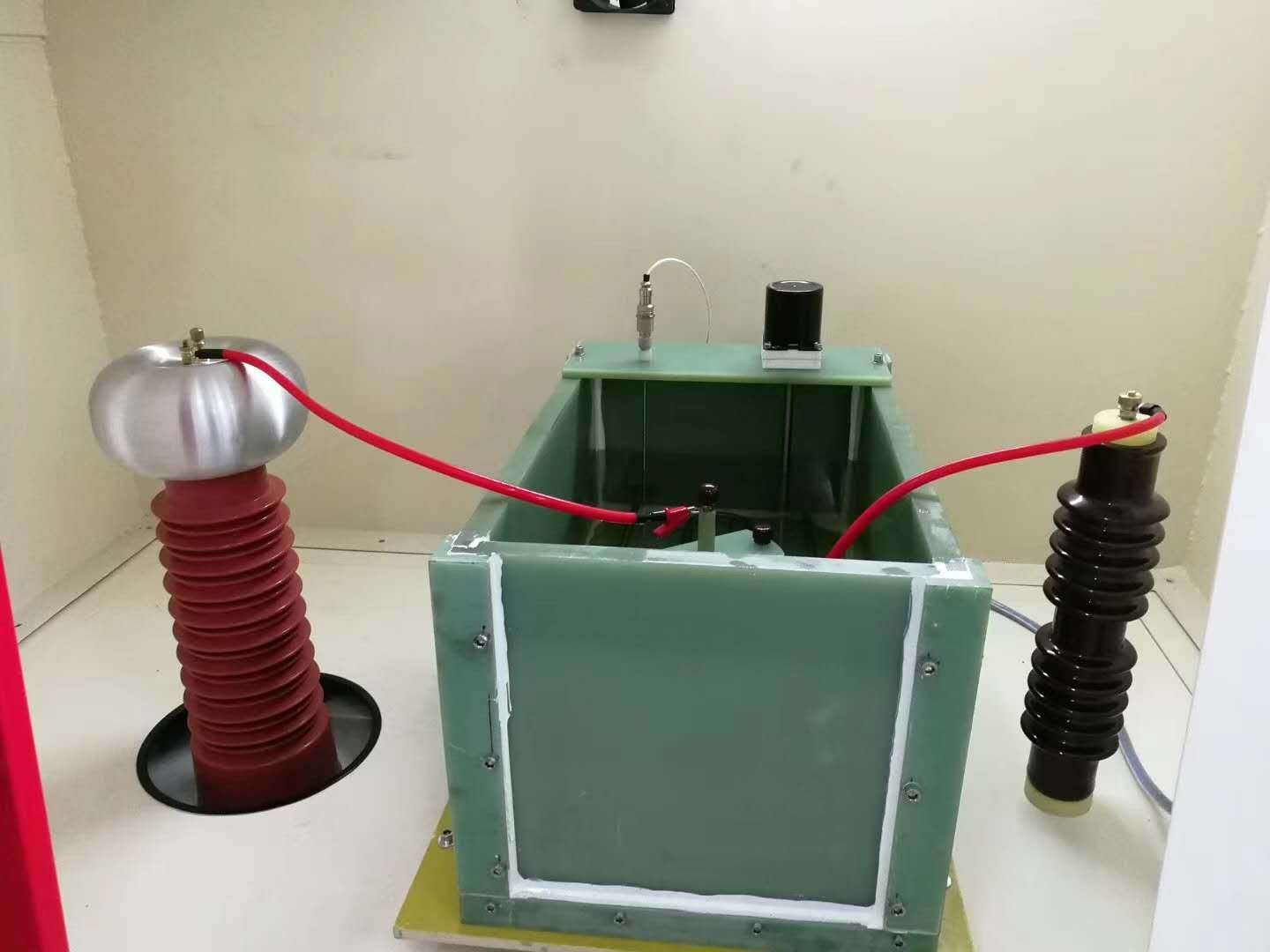

高压发生器

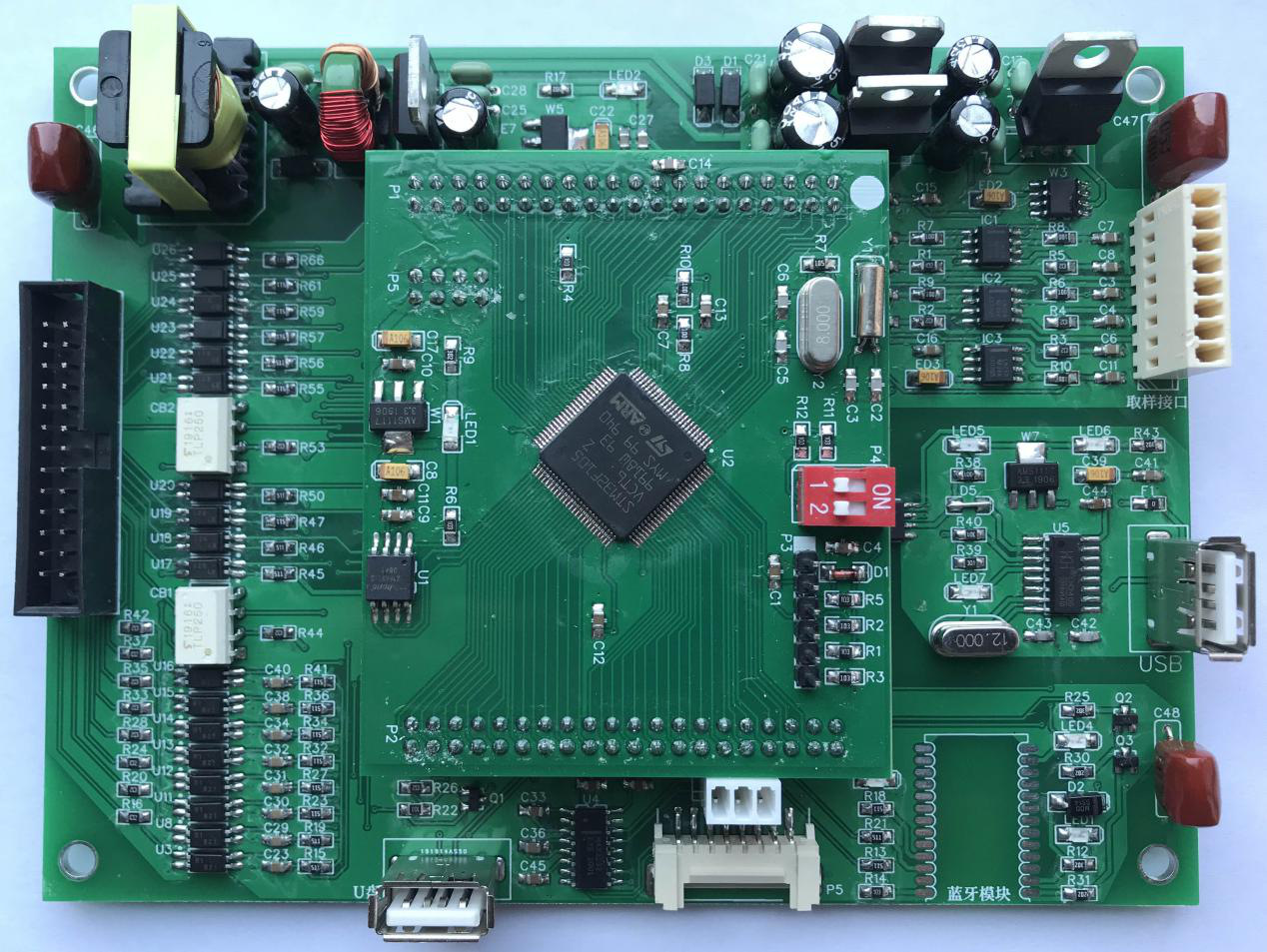

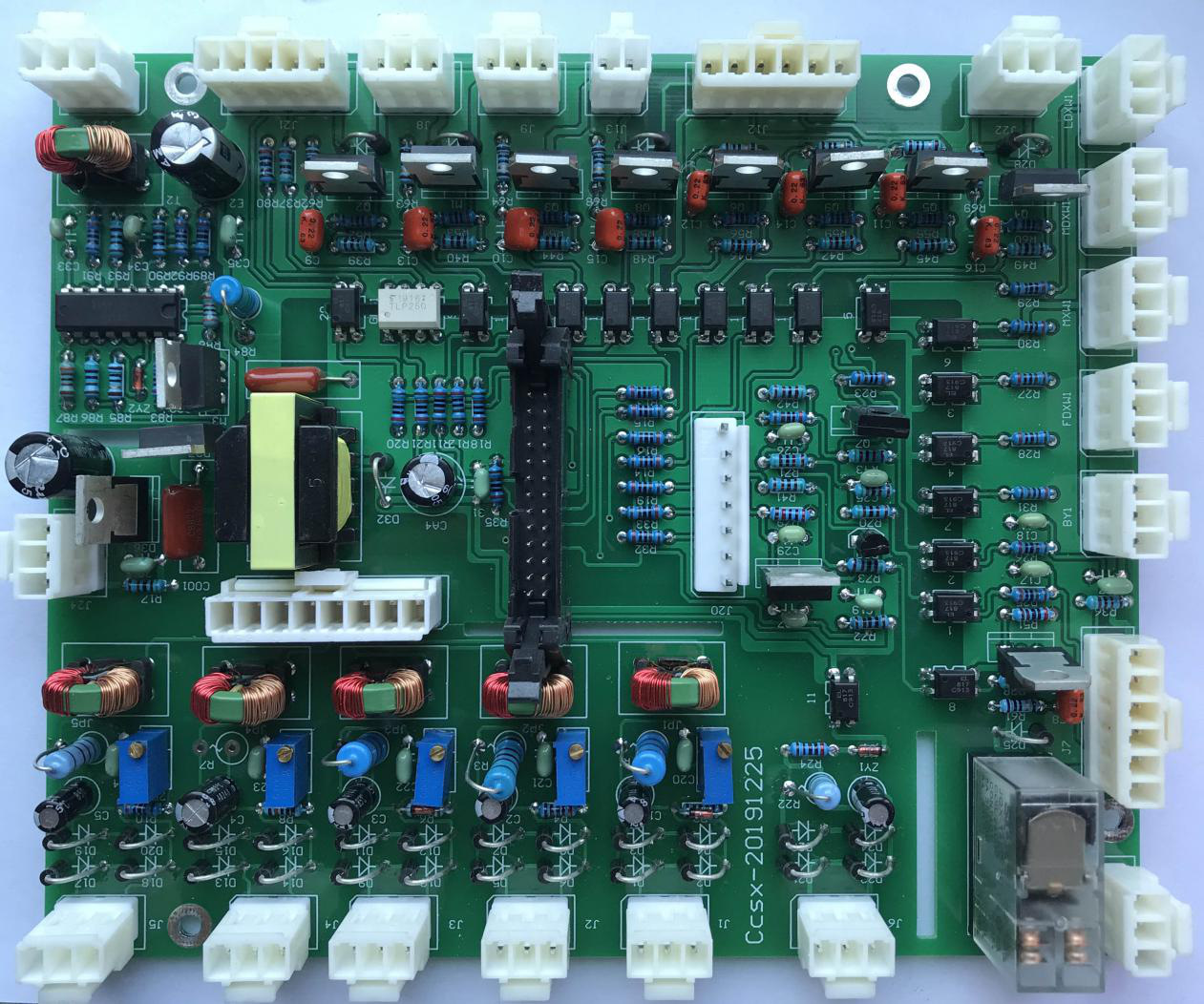

测量控制及转换系统

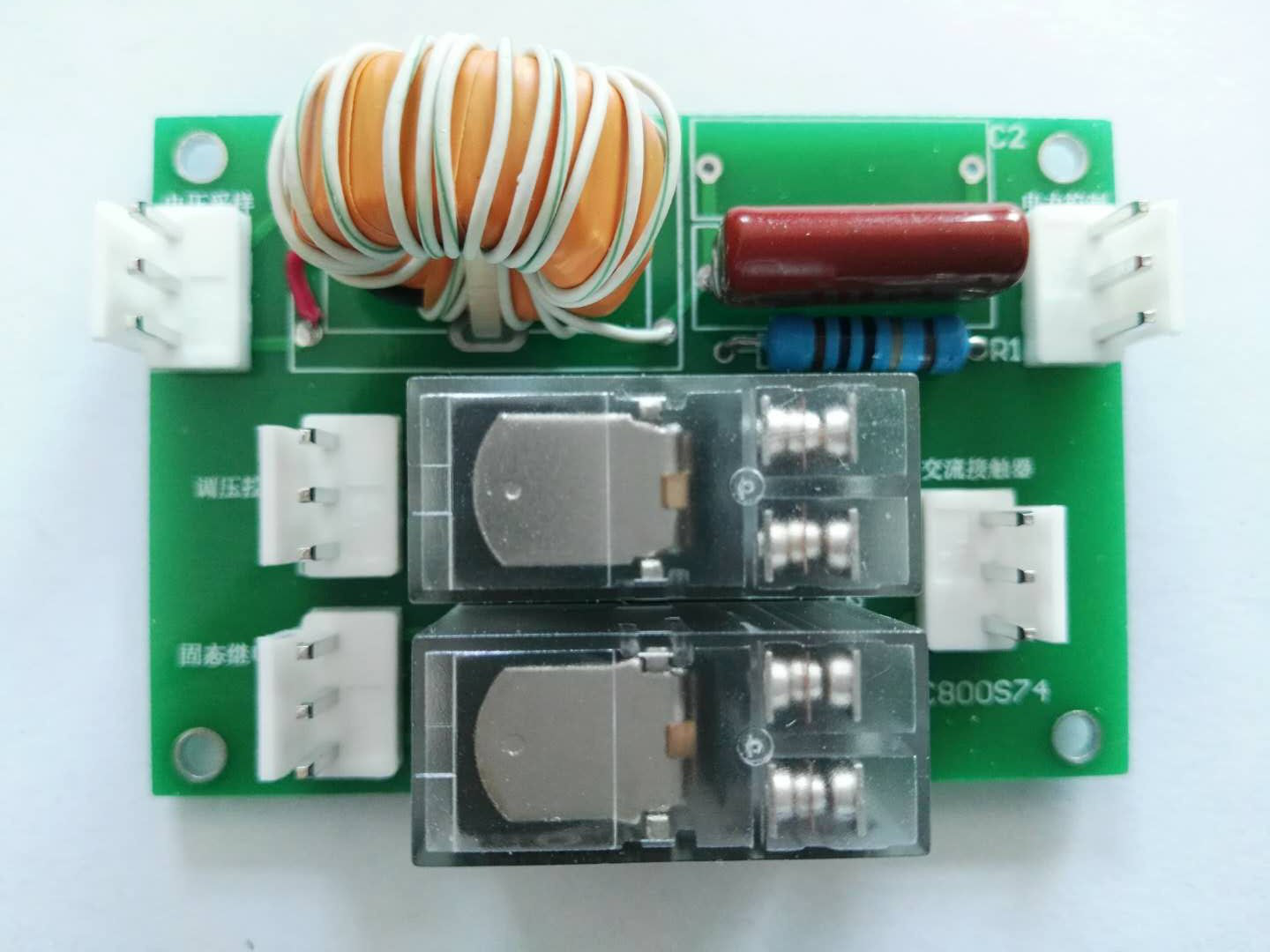

信号采集系统

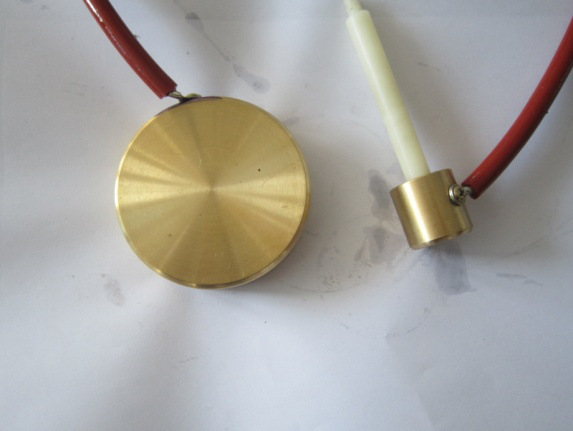

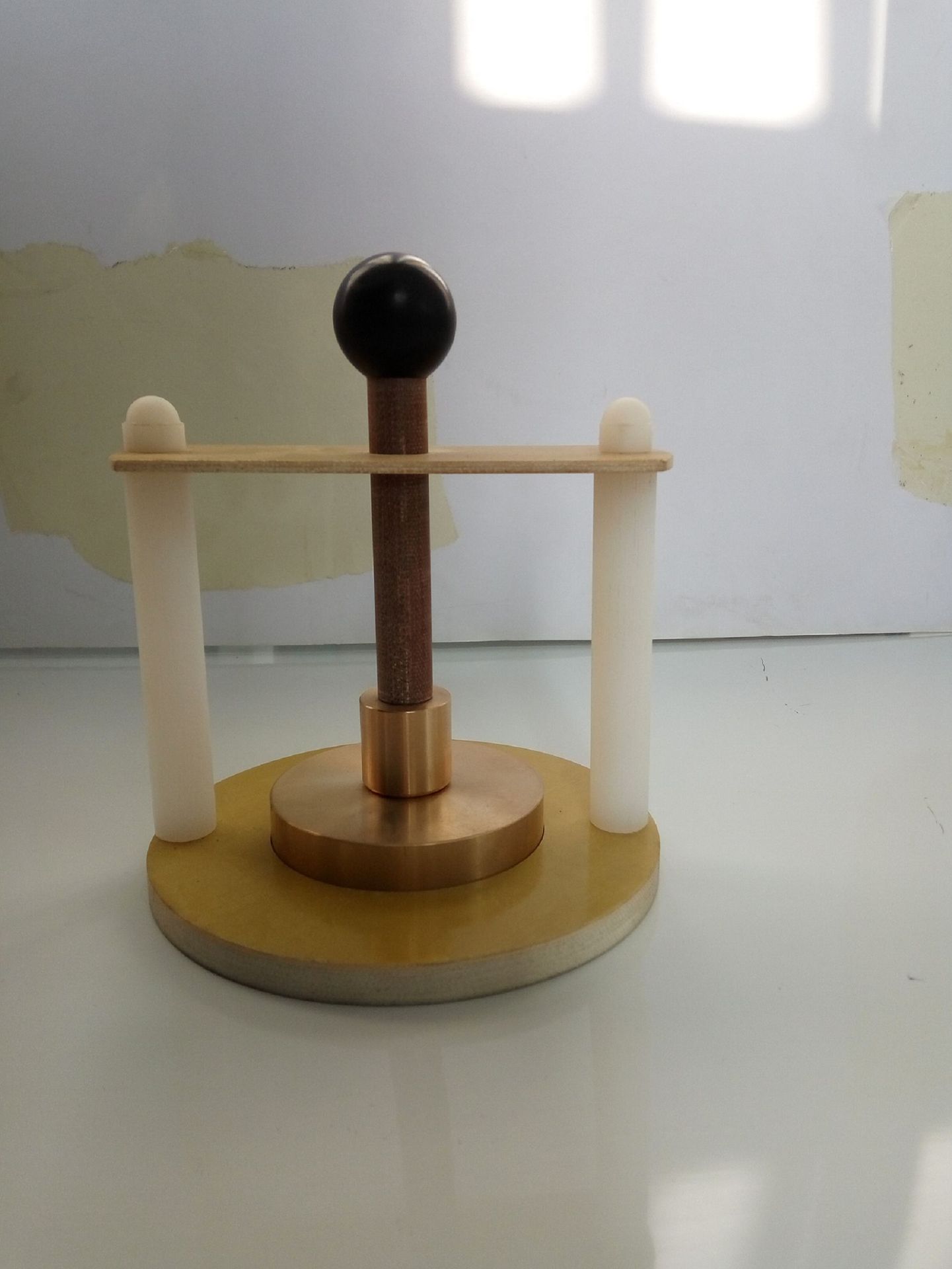

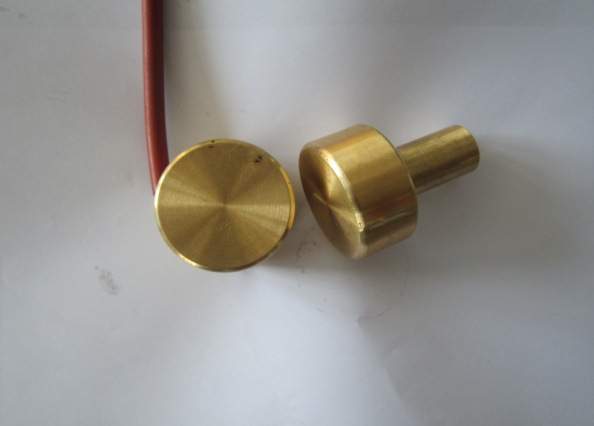

       电极Φ25×Φ25                电极Φ25×Φ75


         试验架                   油盒

十大特点：

1、独立模块：独立的控制系统，模块式结构方便于售后维护，

2、秀外慧中：外观简约大气，自动化程度高，实验过程中无噪音，

3、电极对中：电极自动对中定位，操作方便，安全系数大，精度高；

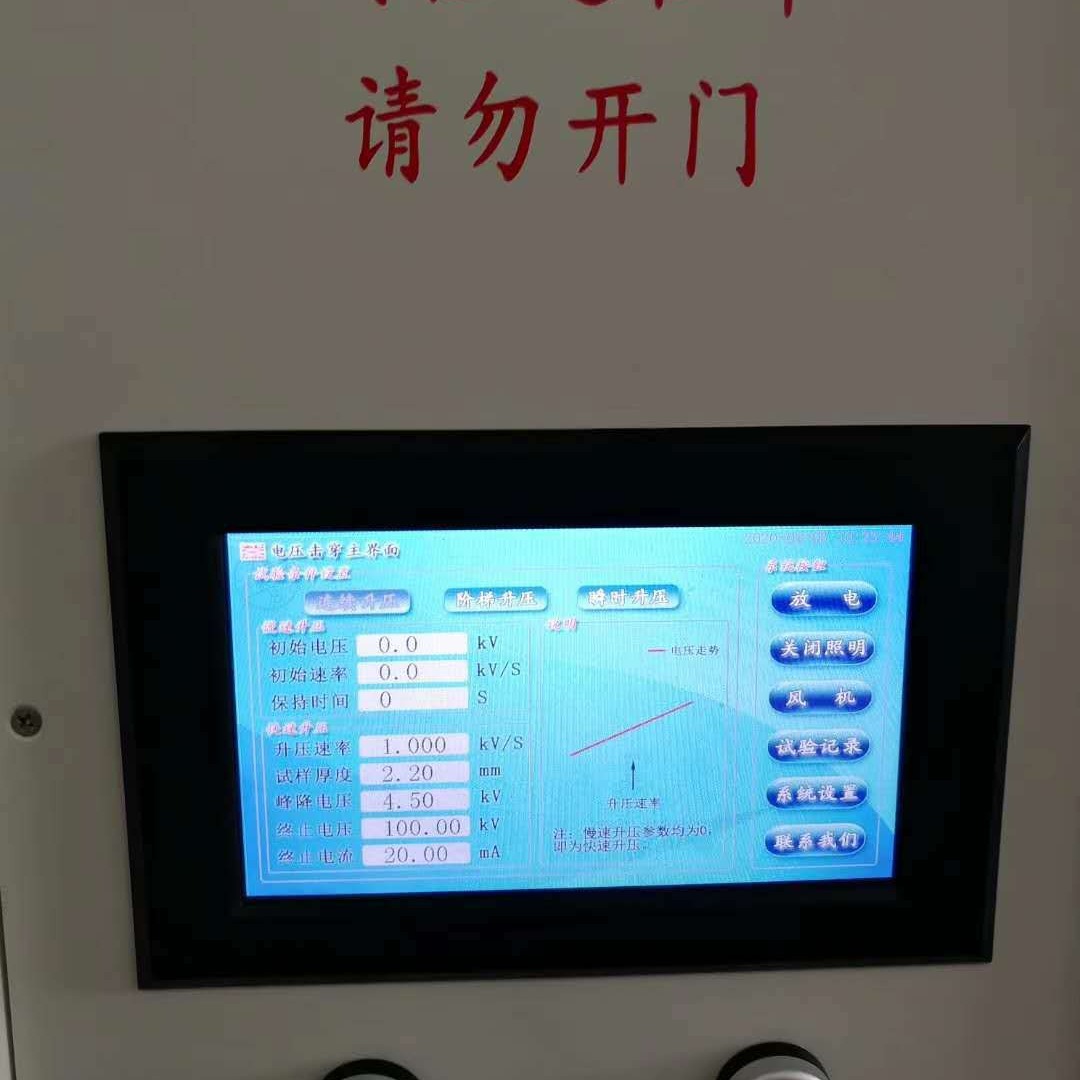

4、大屏显示：触摸屏控制；操作便捷，可独立控制；

5、界面友好：人性化的操作界面，直观大气，

6、便捷通讯：USB插口数据输出功能；可直接和电脑通讯控制；

7、声光警报：可以显示不同的工作状态进行不同的操作，更加安全可靠；

8、即插即用：可单片机独立操作，也可计算机联机操作；

9、自动放电：直流试验完成后，设备会进行自动放电，将多余电流导出，安全性更高。

三、计算机系统及软件包
试验软件是我公司新研发的功能强大、操作简单、显示直观的试验软件系统。
本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。本仪器属我公司首创

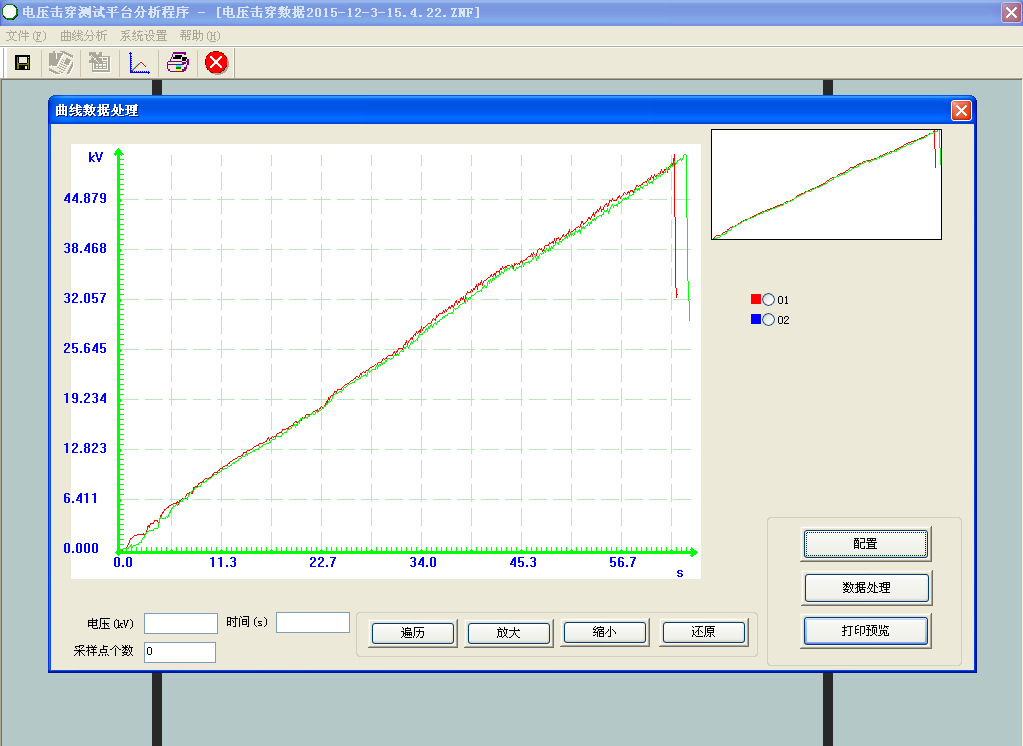

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验结果格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

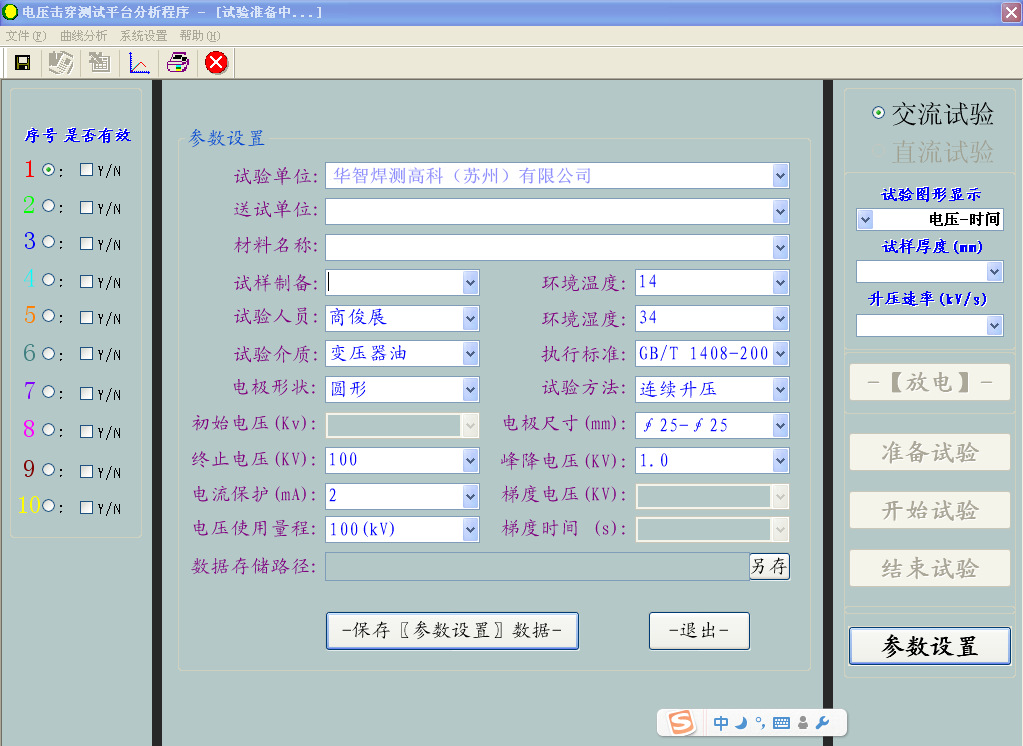

                       试验参数设置界面

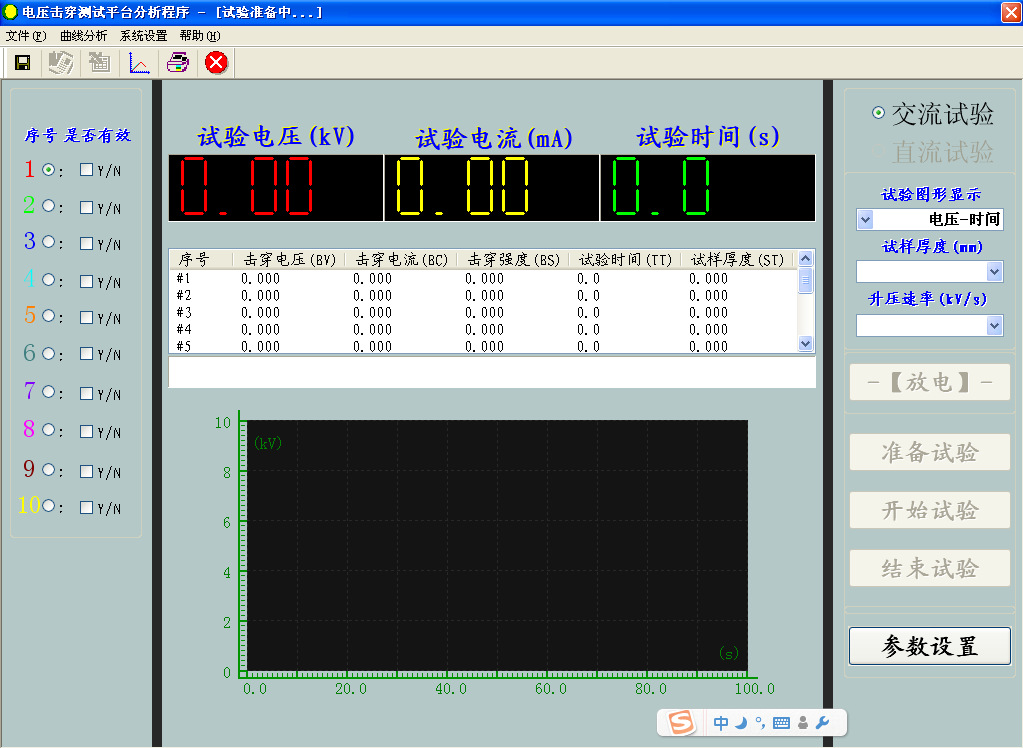

试验过程界面

                                     打印预览界面

四、高压击穿设备安全说明
1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
5、六级高压安全断电控制：
①总电源开关
②高压断电开关（钥匙开关）
③调压器复位开关
④试验箱门安全开关
⑤高压变压器输入侧限流空开
⑥漏电保护开关
