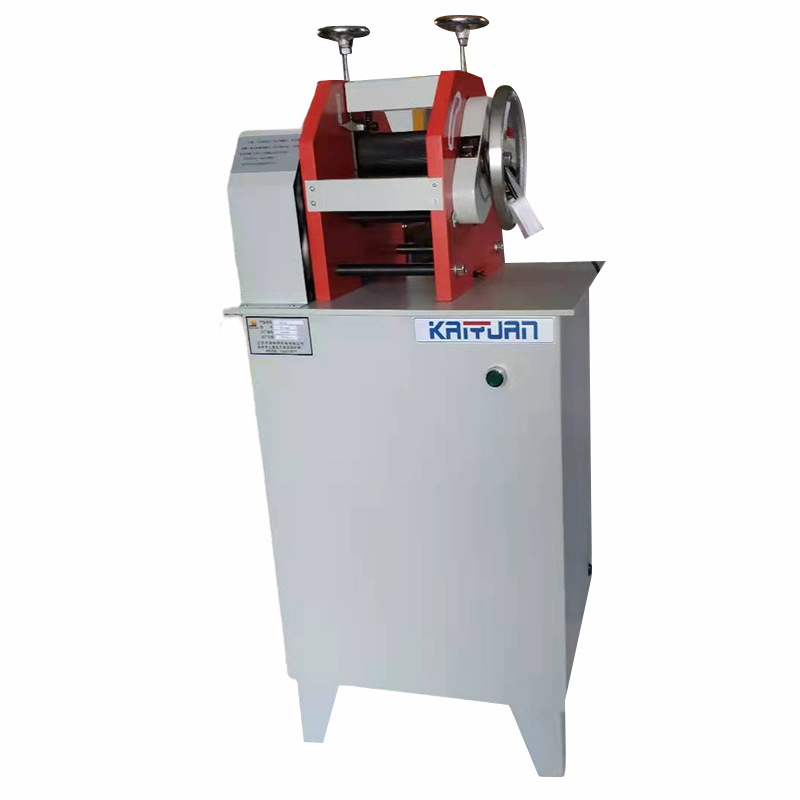

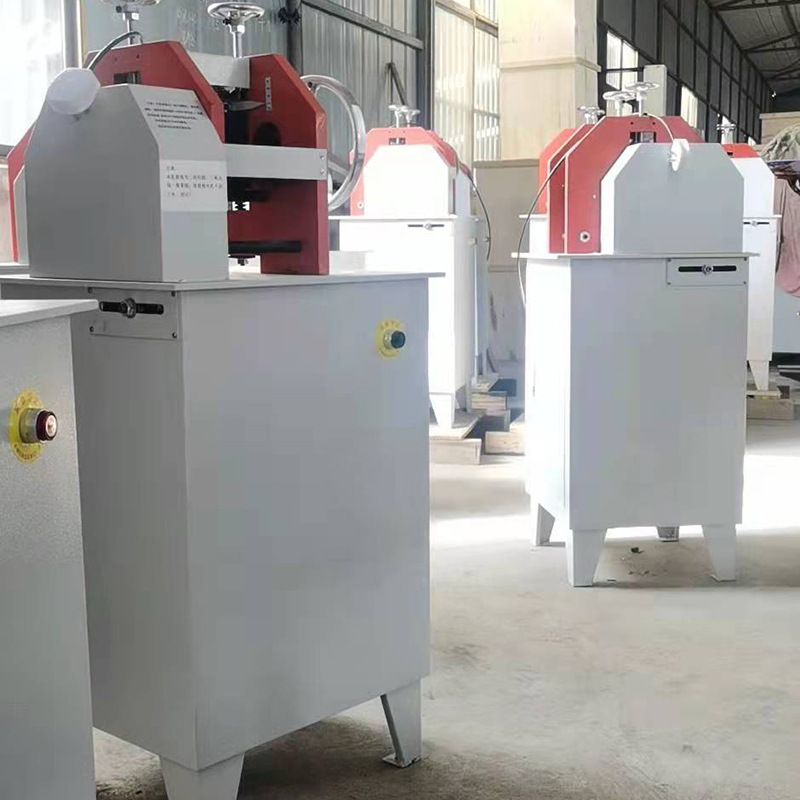

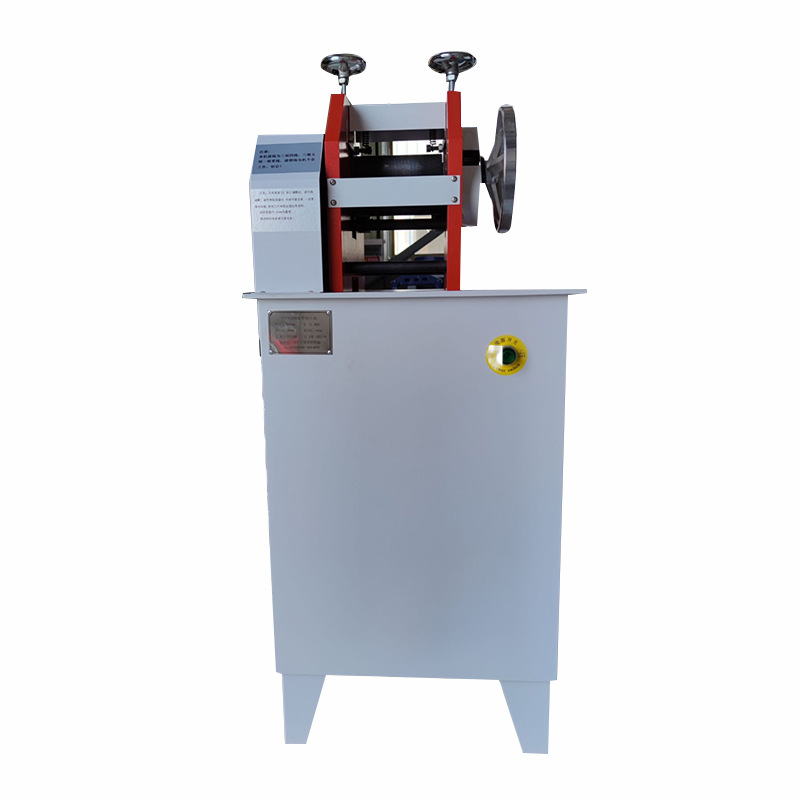

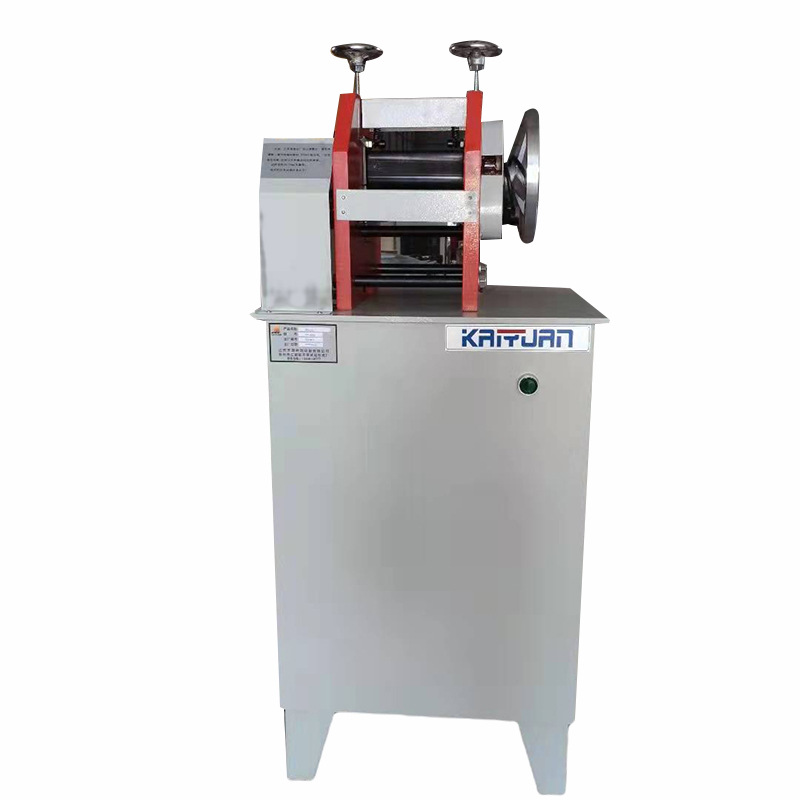

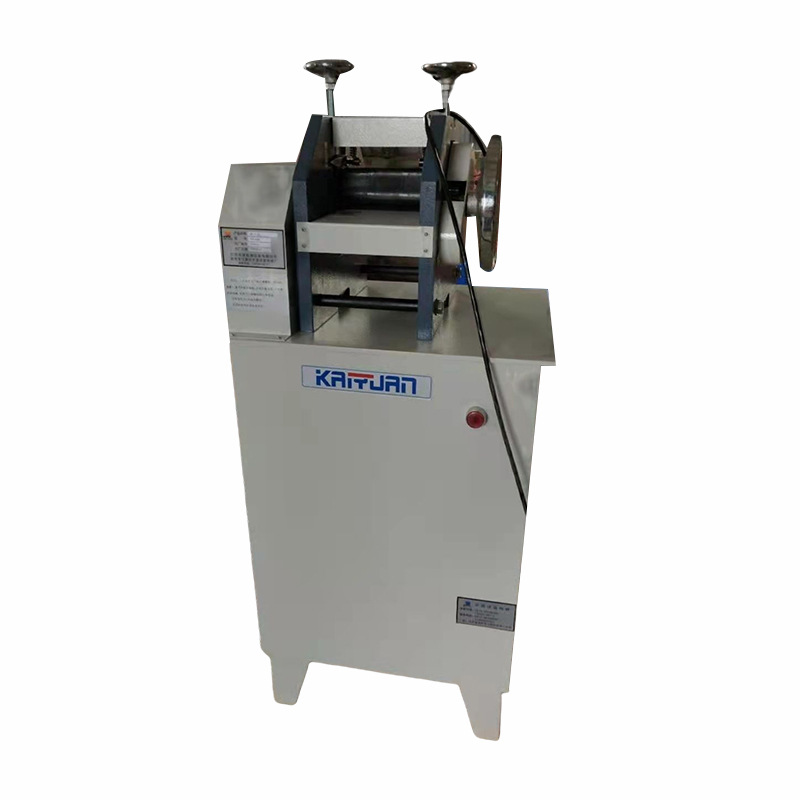

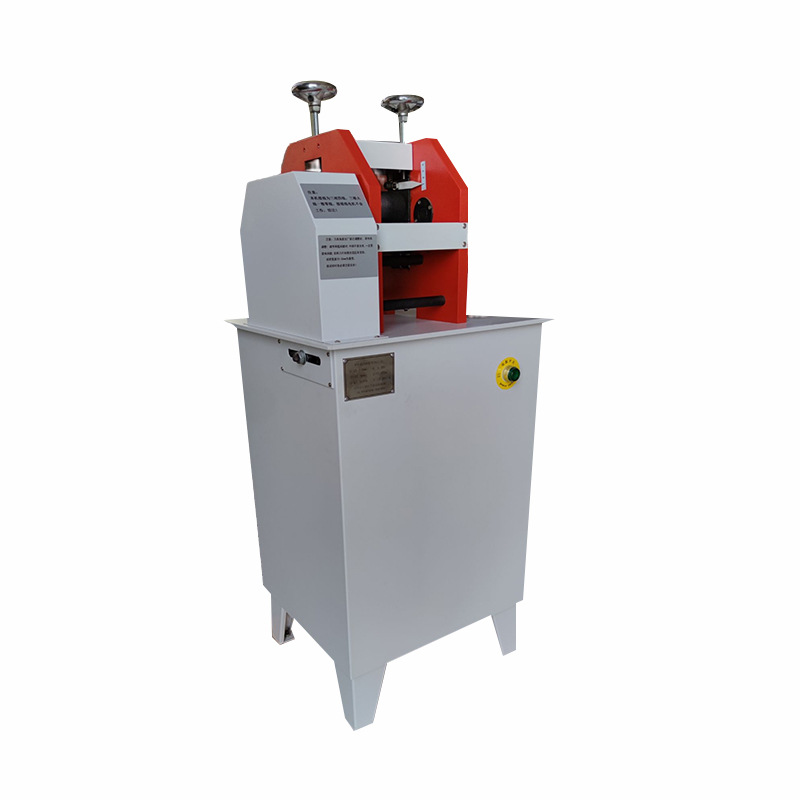

KY4288刨片机(削片机）
一、 性能与用途
为配合各级检测机构及电线电缆制造厂商能更好的实施GB/T529-2008《电线电缆和护套材料通用试验方法》标准、针对GB/T529-2008标准中对聚合物绝缘及护套材料机械及物理性能测试提出的新的要求，再在上海电缆研究所有关专家的指导下，研制了线缆冲模削片机（也称刨片机）。本机采用了一系列的技术，使刀片能水平放置，能可换可磨，吻合GB/T529-2008中制备试样用设备的操作原理的要求。试验人员需要仔细阅读GB/T529-2008标准有关章节内容，仔细阅读本机使用说明书，了解本机的使用方法，掌握具体操作步骤、注意事项，以能制备高质量的试片。
本试验切片机是一种用于橡胶、塑料制品工厂试验的设备。采用机械传动供料，刀片切割的结构，能切1-12毫米范围内各种厚度的软塑、橡胶片料，也可供一些橡胶、皮革材料之切片，本机广泛用于橡胶、塑料、皮革、电线、电缆、科研等单位。同时也适用于各种硬度的橡胶制品及防水卷材，止水带等特殊材质的制片。
本机适用于GB/T529-2008《电线电缆和护套材料通用试验方法》标准中规定的配用电缆和通信电缆，包括船用电缆的聚合物绝缘护套材料机械和物理性能测试时的试样制备。
二、 主要技术规格
工作台宽度 160毫米
切片宽度 不大于100毫米
切片厚度 1-12毫米
最大供料厚度 20毫米
电动机 Y100-8； 1.1千瓦910转/分；380伏
外形尺寸 长×宽×高 460×490×1100
净重 115公斤
三、 结构与使用
本切片机由机身、传动、调整、操纵等部分组成，各部分结构和使用分别介绍如下：
1、 机身与传动
机身下部为机座，内部装有电动机和电器配件，外部装有电动机启动急停开关，机身上部为工作部分，装有左右机架，工作台、压紧轴、供料轴和调整结构等。
工作时，启动开关，开启电机，切片机开始运转，停车开关使切片机停止运转。
传动由电机驱动，通过主、副皮带轮带动传动轴旋转。装在传动轴两端的齿轮分别带动下供料轴和上供料轴旋转，再由上供料轴上的齿轮带动压紧轴同时旋转。
2、 操纵与调整
右侧操作手轮一般在调整时使用，工作时此轮空转，切片厚度的
调整，系统转动机架上方的调整手轮，通过传递系统压紧轴和上方供料轴上升（或下降），打到调整所需要的切片厚度。手轮每转一圈厚度调整为2毫米。
