Тестер характеристик емкости трансформатора, совместимый с 99% тестом трансформатора, встроенной силовой цветной трафаретной печатью

Описание

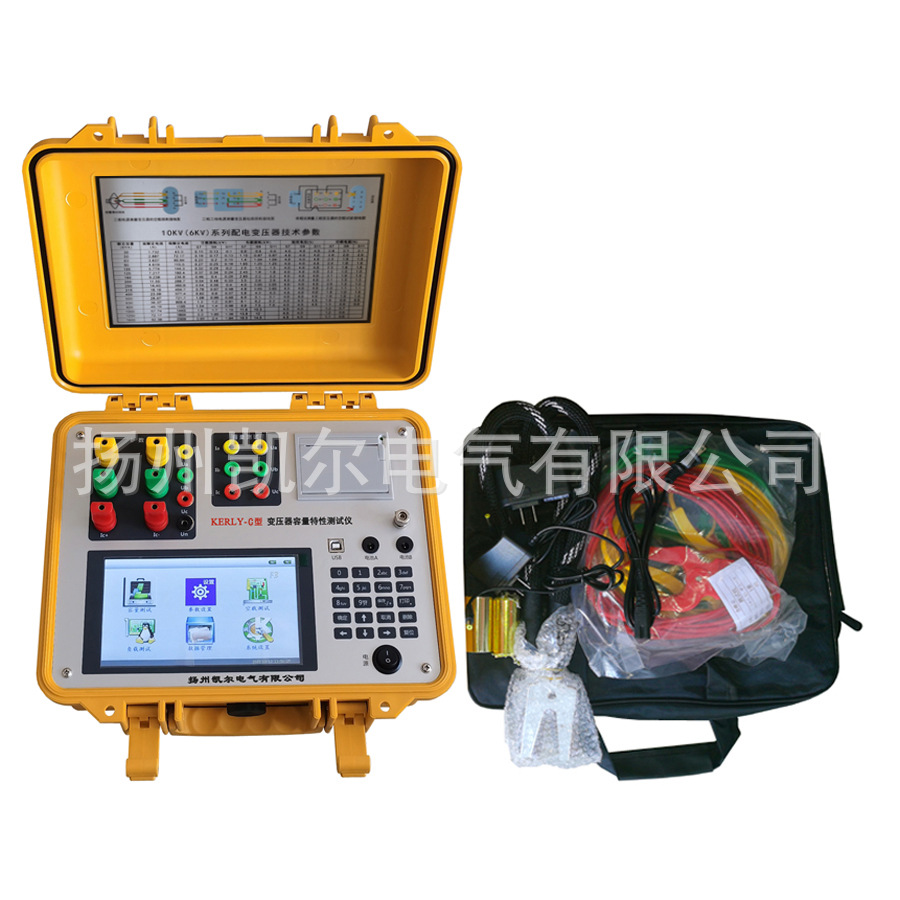

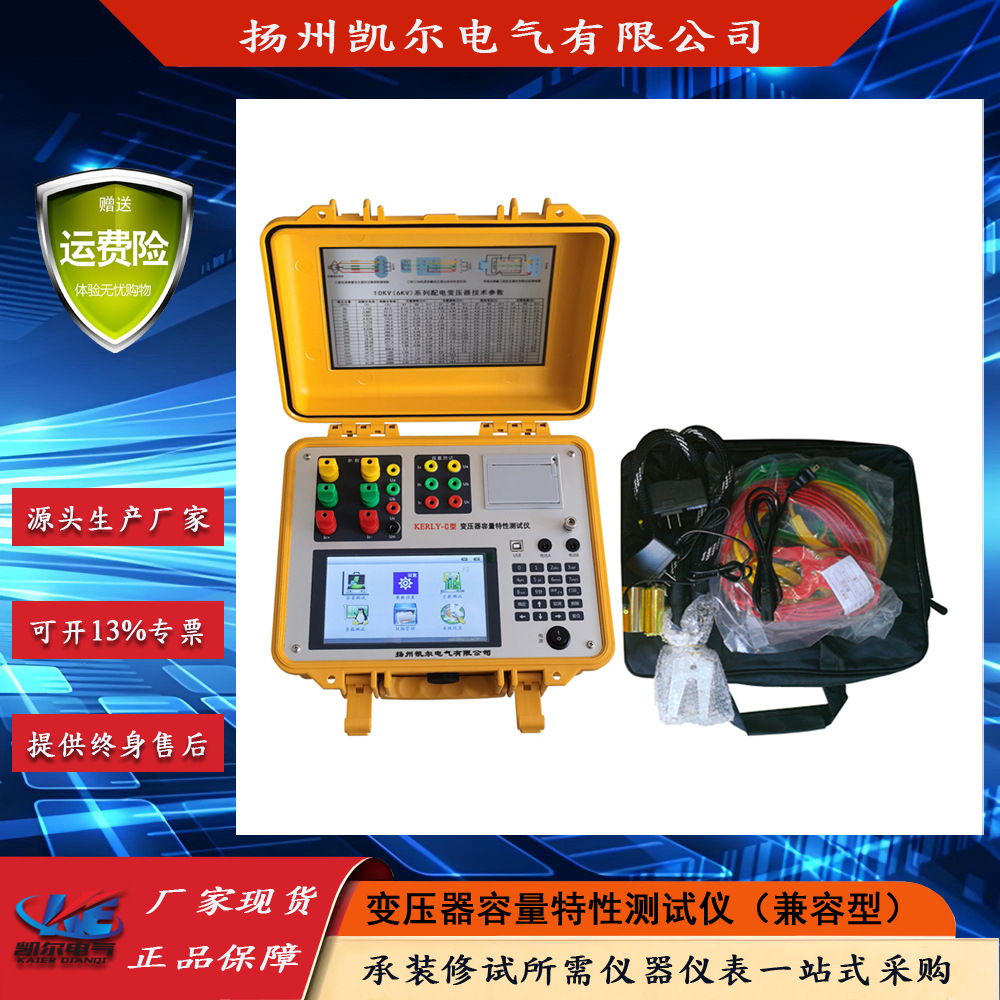

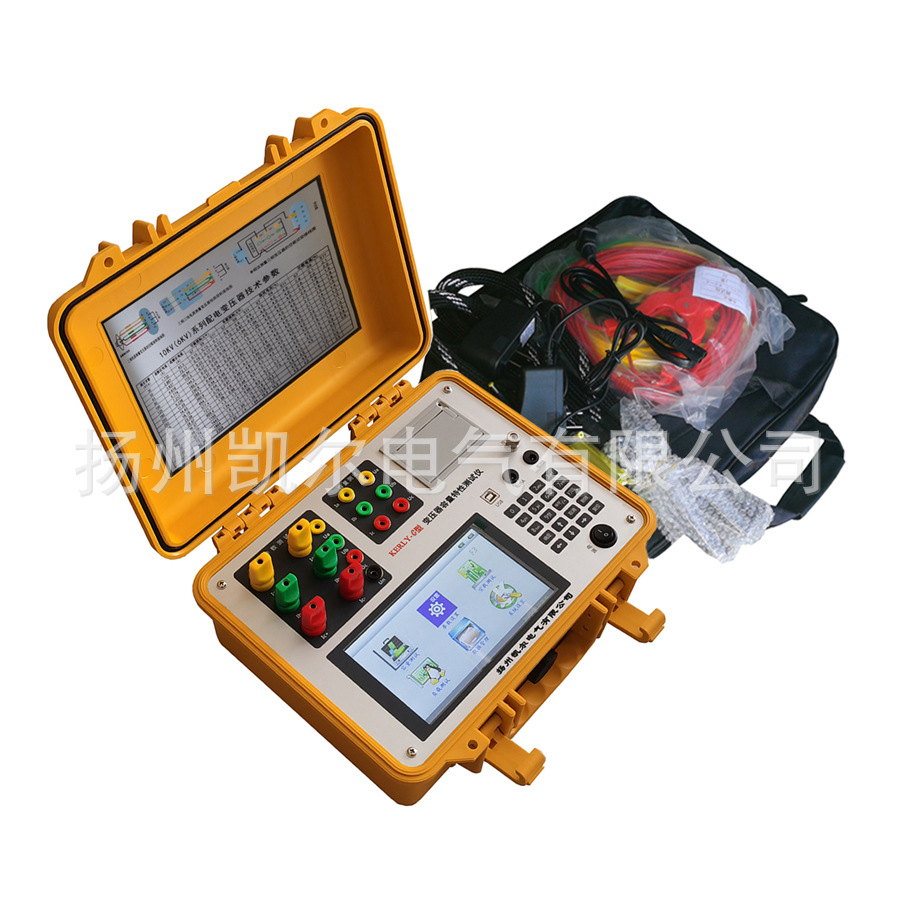

KERLY-C型 （有源）变压器容量特性测试仪（彩屏）

一、产品概述
       随着《GB20052-2020 电力变压器能效限定值及能效等级》的颁布实施，低碳减排工作在电力变压器领域如火如荼的开展。电力变压器能效等级的判定和核查工作，在各环节逐渐展开。市场上急需要一款方便易用的便携类仪器，可以快速测定电力变压器的能耗等级。本仪器应运而生！

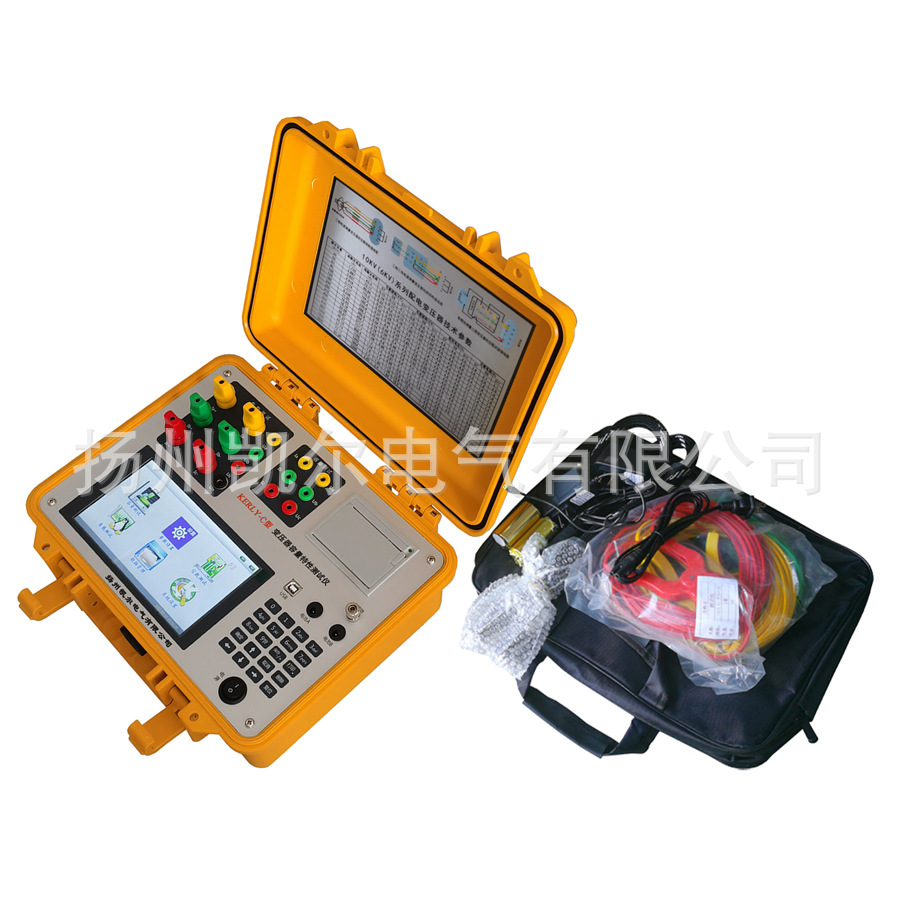

       KERLY-C型（有源）变压器容量特性测试仪为多功能测量仪器，相当于往常两种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪。可对多种变压器的容量、能效等级、空载损耗、空载电流、负载损耗、阻抗电压等一系列工频参数进行精密的测量。并对各项指标进行了补偿校正，确保各项数据的准确。
       本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。
二、功能特点
       1、支持《GB20052-2020 电力变压器能效限定值及能效等级》。根据测试结果中的空载、负载损耗，可以判断，包含但不限于“S20、SBH21、S22、SBH25”、“SCBH17、SCB18、SCBH19”等油浸式、干式变压器能效代号。
       2、结合外配电源、调压、升压升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据。
       3、所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
       4、在变压器特性测量中，电压最大量程可达750V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器。
       5、可现场测量各种单（选配）三相配变、电变变压器容量，无需另配电源，检测更方便、更快捷。变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围。
       6、彩色七寸大屏幕、高亮度液晶显示，全中文菜单及操作提示，实现了非常友好的人机对话界面；支持中文输入；
三、技术参数
       1、内置电源输出范围
             电压：0～10V
             电流：0～10A
       2、特性测试电源输入范围
             电压：0～750V
             电流：0～100A
       3、测试精确度
             电压真有效值、电流真有效值：±0.2％FS；电压平均有效值：±0.5％FS
             功率：±0.5％（CosΦ>0.1），±1.0％（0.02 < CosΦ<0.1）
       4、工作温度：-20℃～+60℃
       5、充电器电源要求：市电 AC160V～265V
       6、绝缘度：
            （1）容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
            （2）充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟
       7、体积：32cm×25cm×12cm
       8、重量：2.8kg（主机），测试线附件：3.8kg
