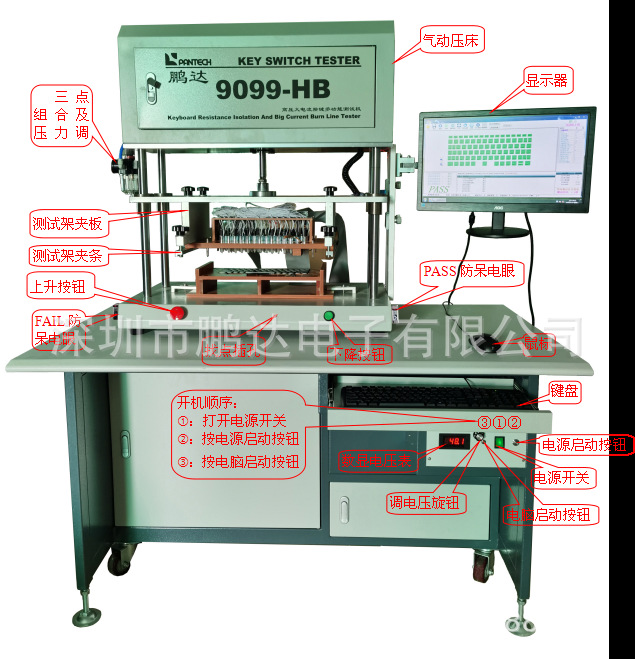

9099-HB проводящая пленка большой ток светодиодная тестовая машина

Описание

此款机器主要用于各种印刷电路板断短路高压测试，有增加大电流烧线功能，烧线测试治具可直接使用普通断短路治具，测到阻高线路时可显示线路阻值，烧线和测试速度非常快，另可按客户的特殊需要增加功能。

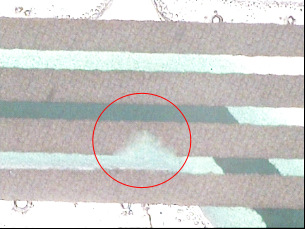

此机特别适用于导电银浆印刷的薄膜软线路板，下图为可烧线样品：

由于银浆线路在印刷过程中常发生线路缺损现象，当线路缺损比较严重时，可能用高压测试机测试时仍能是导通的；因为导电银浆的电阻低，即使是很细小的连接其整条线路的阻值也不会有明显升高，但此种线路板往往在装机使用时会发生缺损处烧断现象；此现象主要是因为行业内所有测试机在测试线路导通电阻时流经线路的最大电流都不会超过10mA（毫安），而线路板在装机使用时的按键回路电流可能会在十几毫安到几十毫安之间，从而有可能在装板试机时将线路缺损处烧断。

此烧线机可以在测试线路导通前先过一遍大电流，实验证明银浆线路在流经超100mA（毫安）的大电流时，可以在通电的瞬间烧断极细小的线路连接，即使大电流时线路缺损处没能被烧断，也大大降低了线路板装机使用时再次被烧断现象，因为线路板在装机使用时的按键回路电流都设计在50mA（毫安）以内，不可能会有百毫安级以上的电流。

此机使用极其方便，不需要根据每段线路的阻值做测试治具和烧绕线资料，只要在软件内设置好烧线电流并将烧线功能打即可，用户可用自己制作的普通断短路测试治具，不需要请测试机供应商专门制作烧线治和烧线测试资料，大大降低测试治具成本，此款机可为普通断短路测试机一样使用。

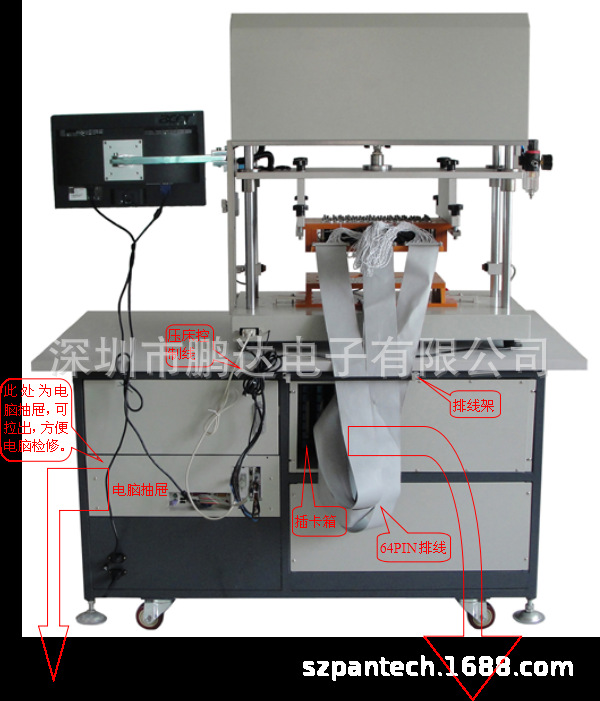

此机是专为软性线路板生产厂商设计的一款专用型测试机，主要用于薄膜按键式银浆线路板之单片或组合测试，对薄膜式矩阵键盘之回路测试最为适用；能满足薄膜开关板测试的各种需求，是目前同类产品中功能齐全，且唯一能够精确测试并实时查看所有按键电阻值的电脑测试机。

三片测试时利用DC48V电磁铁（电磁阀）模拟人手击打开按键点(Key)方式，使按键短路，再读取其回路阻值，与测试机标准资料值比较，进而判断待测板之好坏。

在测三层式板时，除了测试所有出PIN之间的绝缘性能外，还要测试每个按键的接触导通性能，可严格控制每条回路的阻值；且测试速度非常快，测一块100多个按键(key)的三层矩阵键盘板只需3秒左右。

一、断短路测试功能

可测试普通线路板之断短路情形，并实时显示出所有错误信息。

二、按键阻值测试功能

1. 1. 可测试按键之间的漏电情形。在测试过程中，电脑会自动扫描此按键与其它按键之间有无漏电情况，并实时显示出漏电线路之间的出PIN点位。
2. 2. 可将每个按键电阻控制在设定误差范围内。电脑会根据所设定的每个按键测试比较之参考电阻值其上下限误差值，自动计算出上下限测试比较电阻值，并可将每片被测板对应按键电阻值控制在上下限电阻范围内。（目前仅有此机能测出零欧以上之线路电阻值）
3. 3. 可实时地显示出当前被测按键电阻值，按键编号，对应出PIN编号，正负误差设定值，上下限比较电阻值，以及测试通过之按键数。
4. 4. 可保存每种板的测试资料，每次测试时只需将测试资料调出即可测试，资料存储数量不限。　　

三、辅助功能

1. 1. 有增加PASS防呆和FAIL防呆功能，防止操作员将产品位置放错。
2. 2. 可增加PASS板打标功能，自动给PASS板做一标记。
3. 3. 可实现产品Force功能测试，需搭配相应砝码测试治具。
4. 4. 可实现电磁铁自动分区测试，大大提高测试效率，测试100个key位的产品可提升到3秒以内（仅我公司有此功能）。
5. 5. 新增LED测试功能，可实现LED导通电压，反向漏电流和虚焊同时用一个治具测试。

四、LED测试功能

1. 1. 1.可搭配光纤盒测试LED的RGB色、亮度、对比度和饱和度；
2. 2. 可检测贴有LED灯的薄膜开关板，能实现按键和LED灯同时一次性测试；
3. 3. 可检测LED灯的正负极是否有贴反；
4. 4. 可将LED正向导通电压控制在一个设定范围内；
5. 5. 可测试LED的反向漏电流或正负极短路现象；
6. 6. 可设置每个LED灯的点亮顺序；
7. 7. 可设置每个LED灯的点亮时间；
8. 8. 可测试LED所有出PIN及按键出PIN之间的绝缘性能；
9. 9. 可测试并联在相同出PIN的双色LED灯；
10. 10. 特有LED虚焊测试功能。目前市场上还没有专用的LED灯虚焊测试机，此款机型完善了此功能。

若测试板上贴有LED灯，LED灯的数量不需要设置，读板时电脑会自动将所有LED灯扫描出来，此功能主要检测LED灯的正负极是否有贴反，正向导通电压，反向漏电流或正负极短路，以及出PIN间的绝缘性能，并可将不同导通电压的LED灯控制在不同的导通电压范围内，还可以控制LED灯的点亮时间观察其亮度，大大提高了产品的品质控制。

l LED虚焊测试功能：

1. 1. 传统方法测试LED灯为用一只自带带电源和电压表的测试治具，测试时治具能点亮LED灯并显示LED的导通电压，此方法全靠操作员观察电压表的显示电压值来判断LED的导通电压是否在合格范围内，存在极大的误判隐患。
2. 2. 传统方法测在测试LED虚焊时要操作员用手指或其它敲击物逐个在LED灯上反复击打，并观察此时LED灯是否有闪烁或不亮；理论上：视觉印象在人的眼中大约可保持0.1秒（100毫秒）之久，即如果LED在被敲击时小于0.1秒（100毫秒）时间内因虚焊而断开，则LED灯的闪铄不可能被操作员发现，因为LED灯点亮影像一直保持在视觉中没有变化；实际上有许多LED灯虚焊不良为此现象，只是被敲击时的才会瞬间断开，且要重力敲击多次才能偶尔发现一两次闪烁现象；且用手指或其它方式敲击LED灯的过程中经常会使被测板轻微错位，造成被测板的出PIN接触不稳定而使LED灯闪铄使操作员误判，此方法测试LED灯虚焊存在极大的漏测和误判隐患。

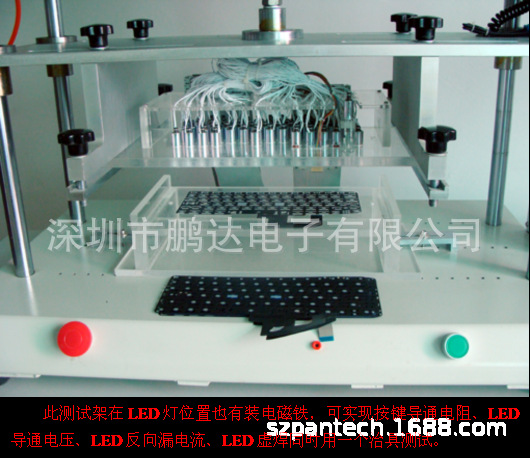

3. 3. 此机测试LED虚焊时可做一个电磁铁治具自动敲击LED灯，且可通过调节电磁铁的通电电压来控制电磁铁的敲击力度，还可在程序中设置每个LED灯位置电磁铁的敲击次数和敲击时间，测试LED虚焊时程序是以几毫秒的间隔时间反复扫描每个LED灯，只要有因虚焊瞬间断开的LED即能马上抓出来并显示此时LED灯的导通电压，因测试时程序是自动快速地比较每个LED导通电压的范围，有时即使人眼未能看到有LED灯闪烁测试机也会测试出有虚焊LED灯，大大提升了测试LED灯虚焊的测试能力和稳定性。
