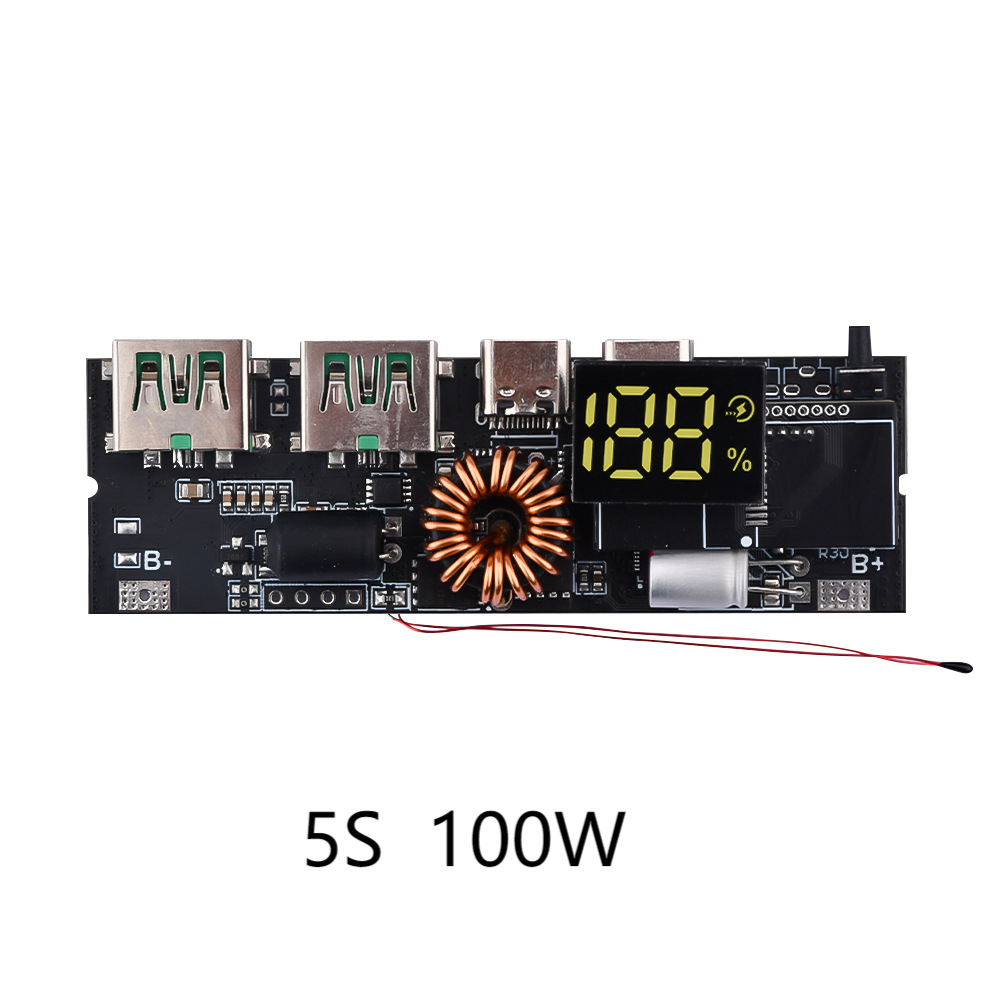

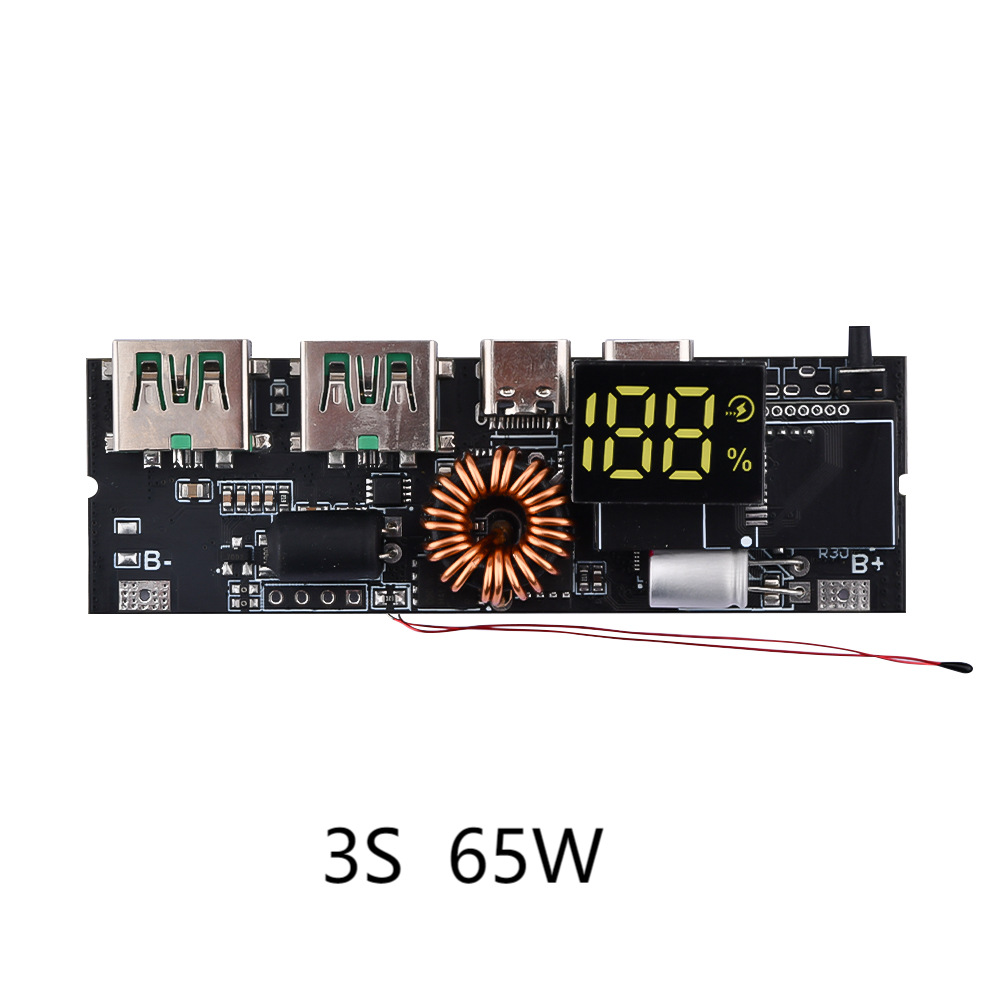

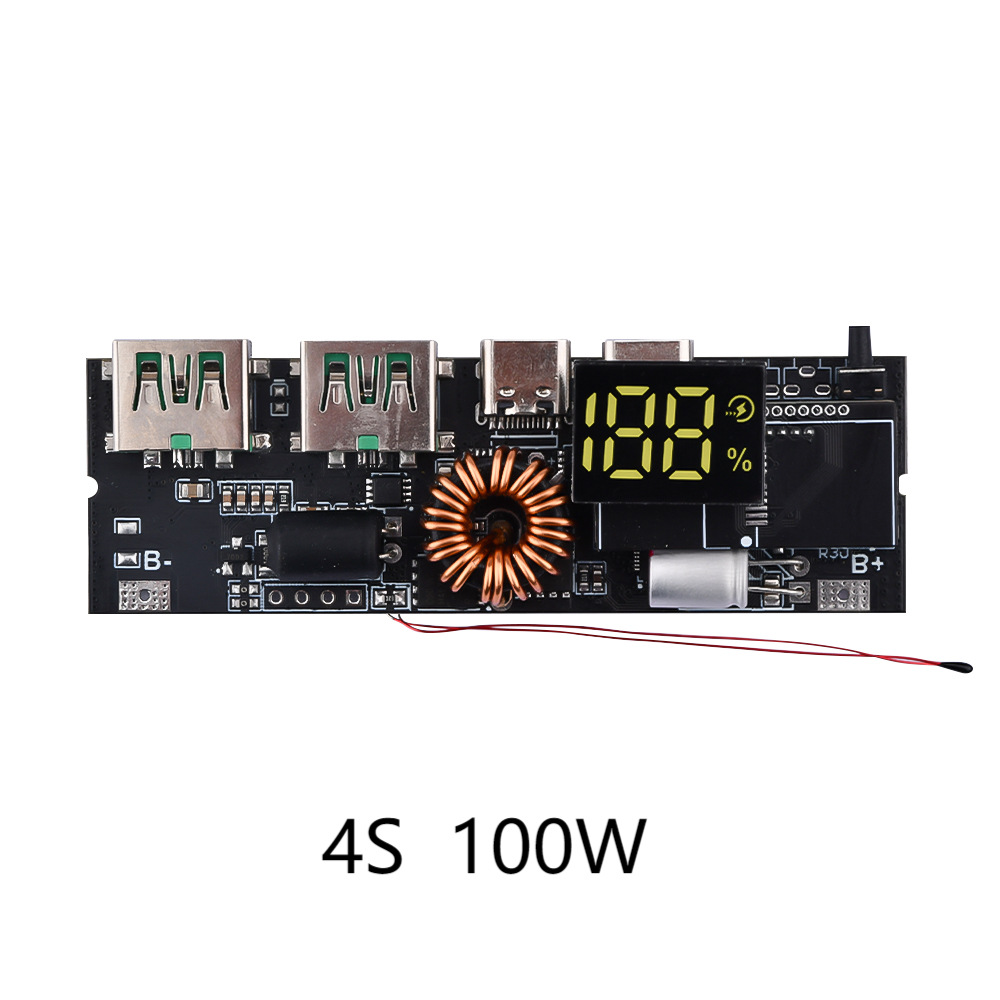

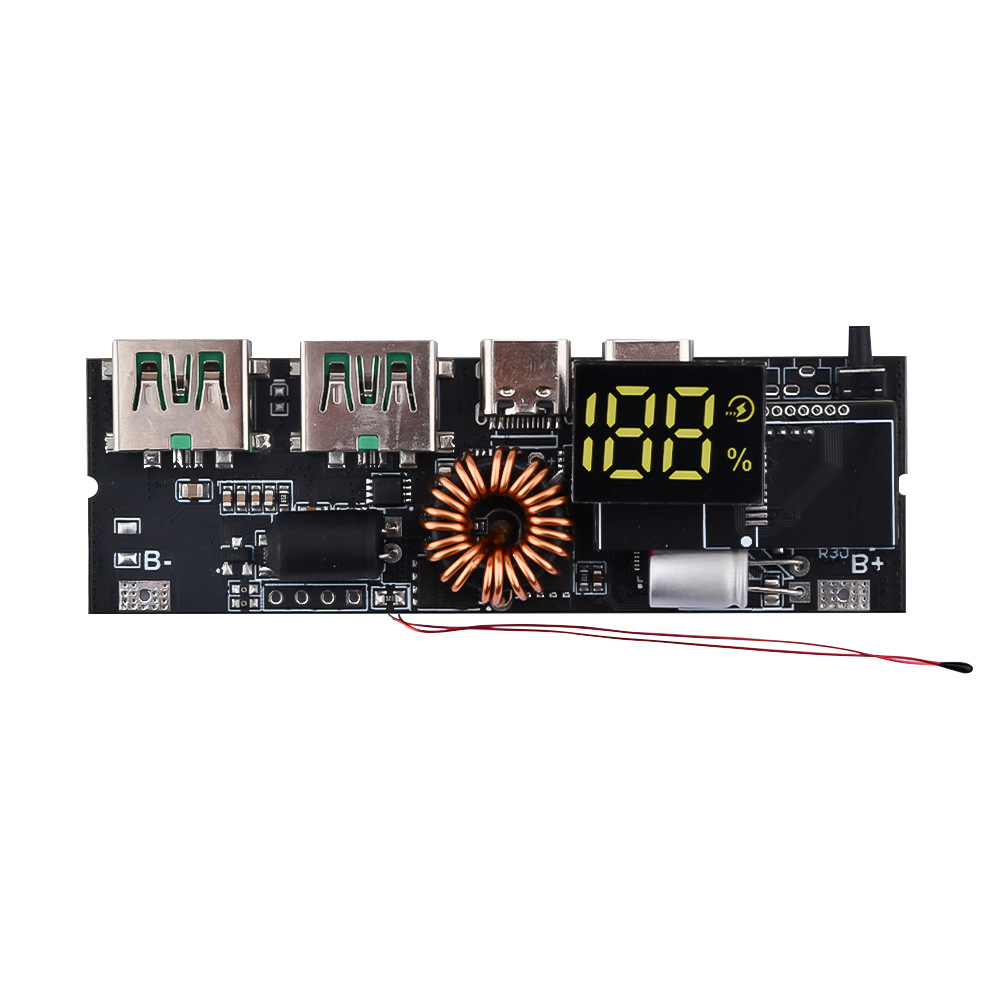

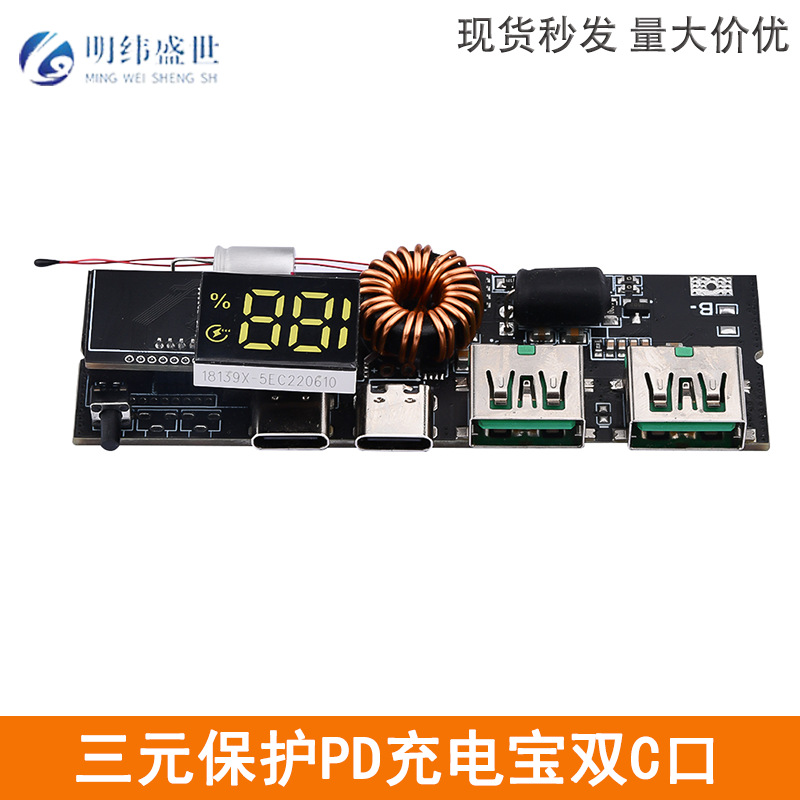

Трехъярусная защита PD Зарядка сокровище двойной порт C двунаправленный модуль быстрой зарядки мобильного питания/3 с/4S /5S 65 Вт

Описание

产品特点：
多接口设计，有4个USB口,Type-C1，Type-C2,Type-A1，Type-A2
使用方便，适用范围广
效率高，精度高，可靠性高
便携式移动电源模块
数字屏幕显示

产品参数：
电池类型: 锂聚合物电池
最大输出功率: 65W/100W
默认为数码管电量显示：

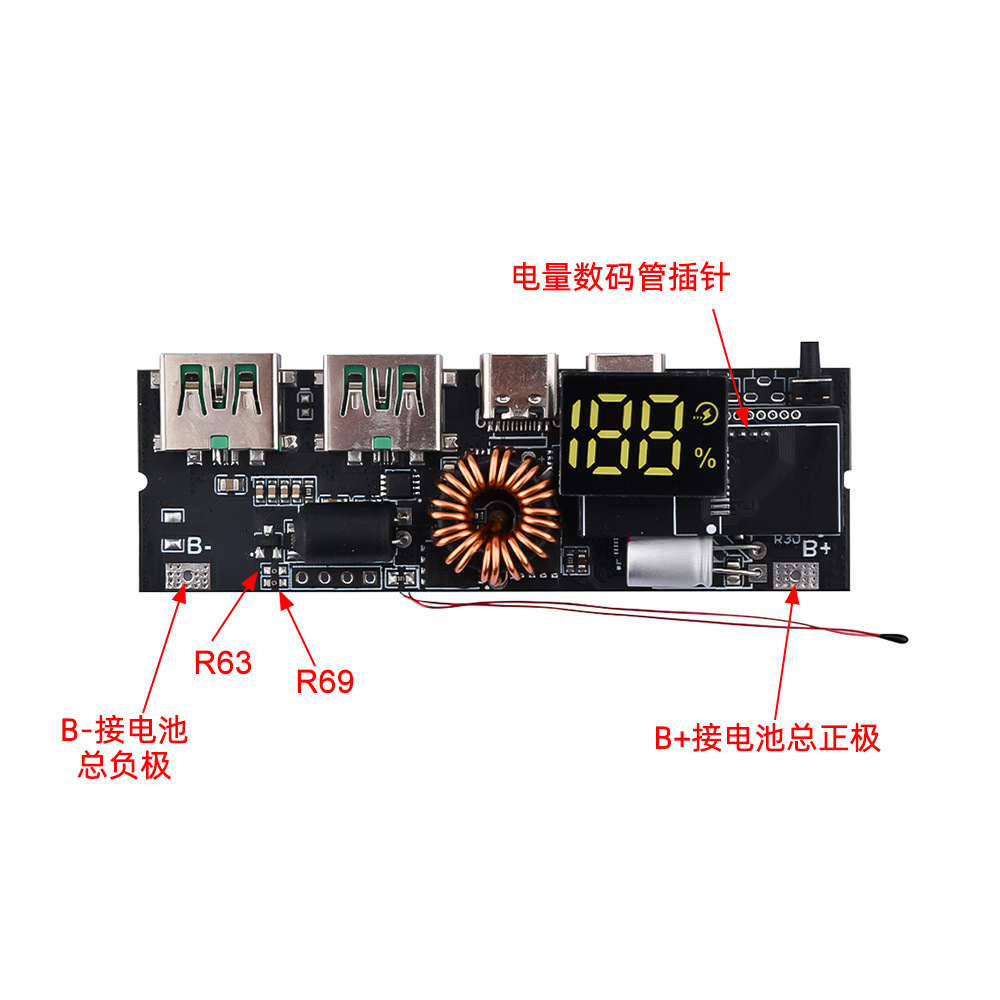

主板默认有4个USB口,Type-C1，Type-C2,Type-A1，Type-A2。
Type-C1、Type-C2支持AFC/FCP/SCP/voOC/PD3.0/PD2.0快充输入。
支持PPS/PD3.0/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP快充输出。
Type-A1/Type-A2支持Apple/AFC/FCPvoOC/QC3+/QC3.0/QC2.0/SCP快充输出。
Type-C1、Type-C2支持输入输出双向快充。
输入支持：5V/9V/12V/15V/20V电压。
PPS输出支持：3.3V-21V/3A。
PD3.0/PD2.0输出支持：5V3A/9V3A/12V3A/15V3A/20V5A。(Type-C2只支持60W)
QC2.0输出支持：5V3A/9V3A/12V3A。
QC3.0支持：5V-12V输出电压，200mV/Step。
AFC输出支持：5V3A/9V2A/12V2A。
输入支持：5V/9V/12V电压。
FCP输出支持：5V3A/9V2A/12V1.5A。
输入支持：5V/9V/12V电压。
SCP输出支持：5V4.5A、10V2.2A。
输入支持：5.5V3A。
VOOC输出支持：5V@4A。
支持Type-A1/Type-A2/Type-C口同时对外放电。
最大5V@3A，要快充请单口使用。

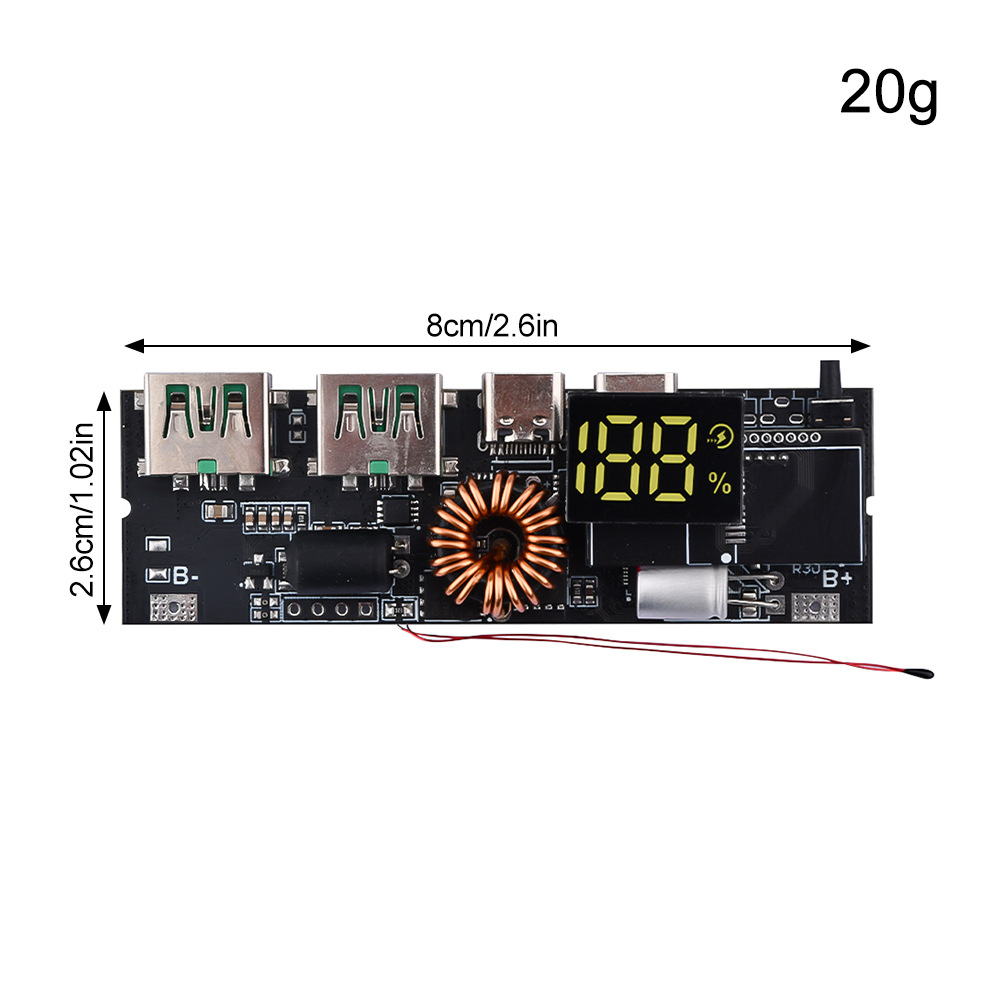

产品尺寸:  72x27x6mm

注意事项：
1:主板外接电池的线必需要能过10A电流，最少用1平方以上的铜线，普通的线要用1.5平方。没必要太粗，但也不能太细，太细会有安全隐患。(因为电池端电流很大)
推荐用16AWG规格的线。

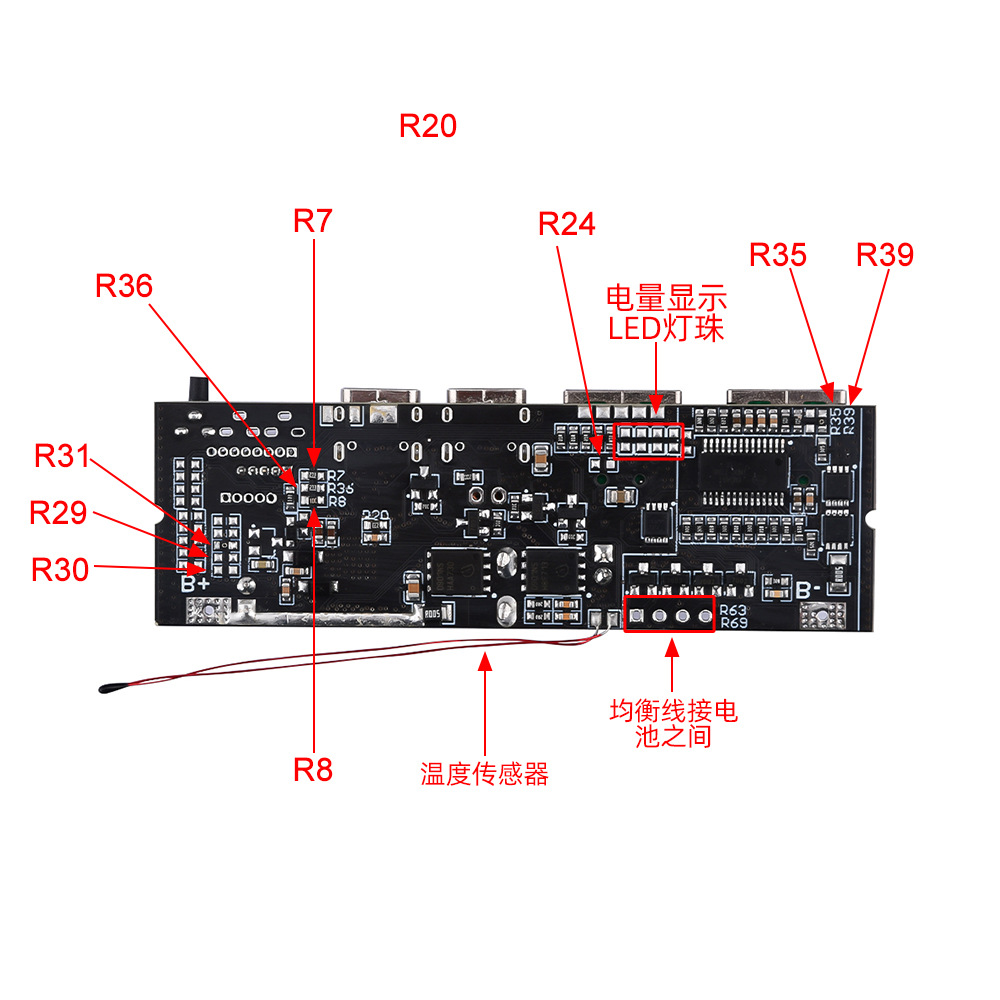

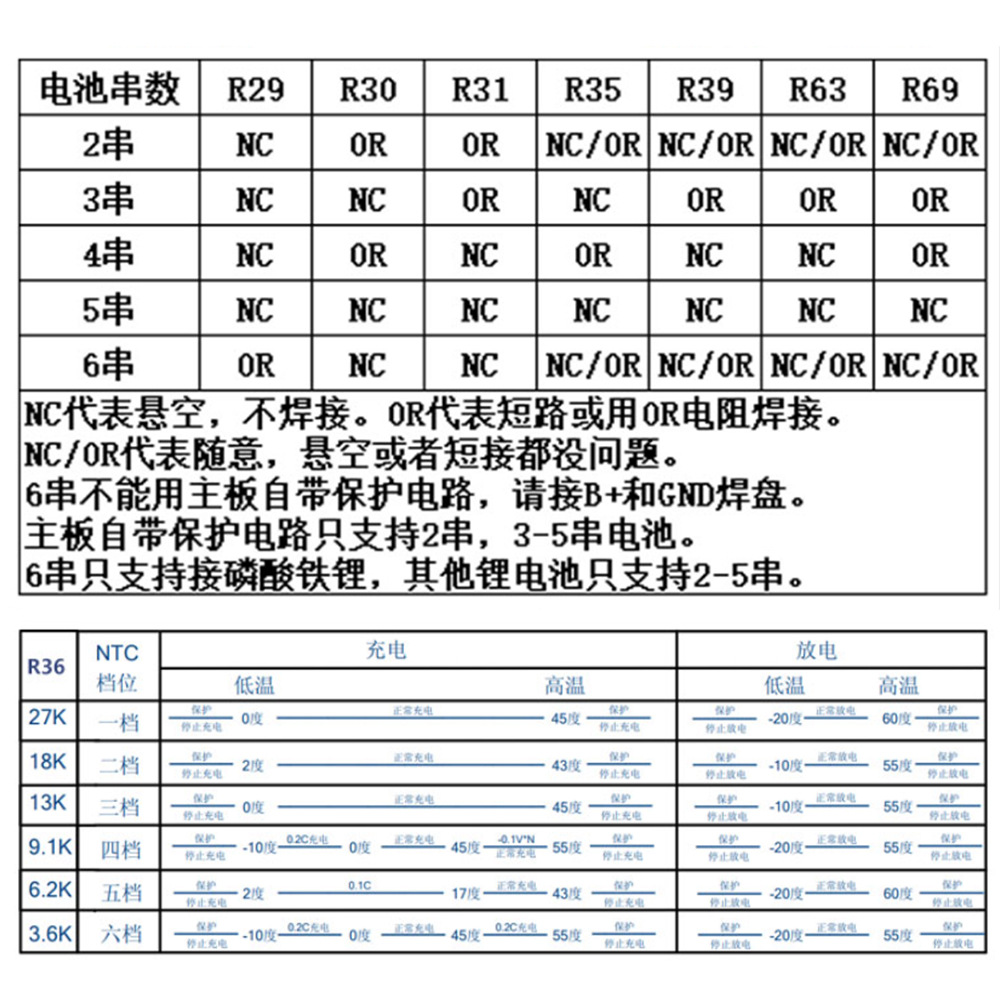

2:主板自带保护芯片，只支持2-5串电池，6串磷酸铁锂需要电池自带保护板，自带保护板过流保护电流必须大于15A,否则不能正常工作,严重会损坏主板芯片。
3:由于电池端电流过大，必须用粗线焊接上电池才能测试，不能用鳄鱼夹夹住焊盘来测试充放电。一定要这样做的本店拒绝售后服务。

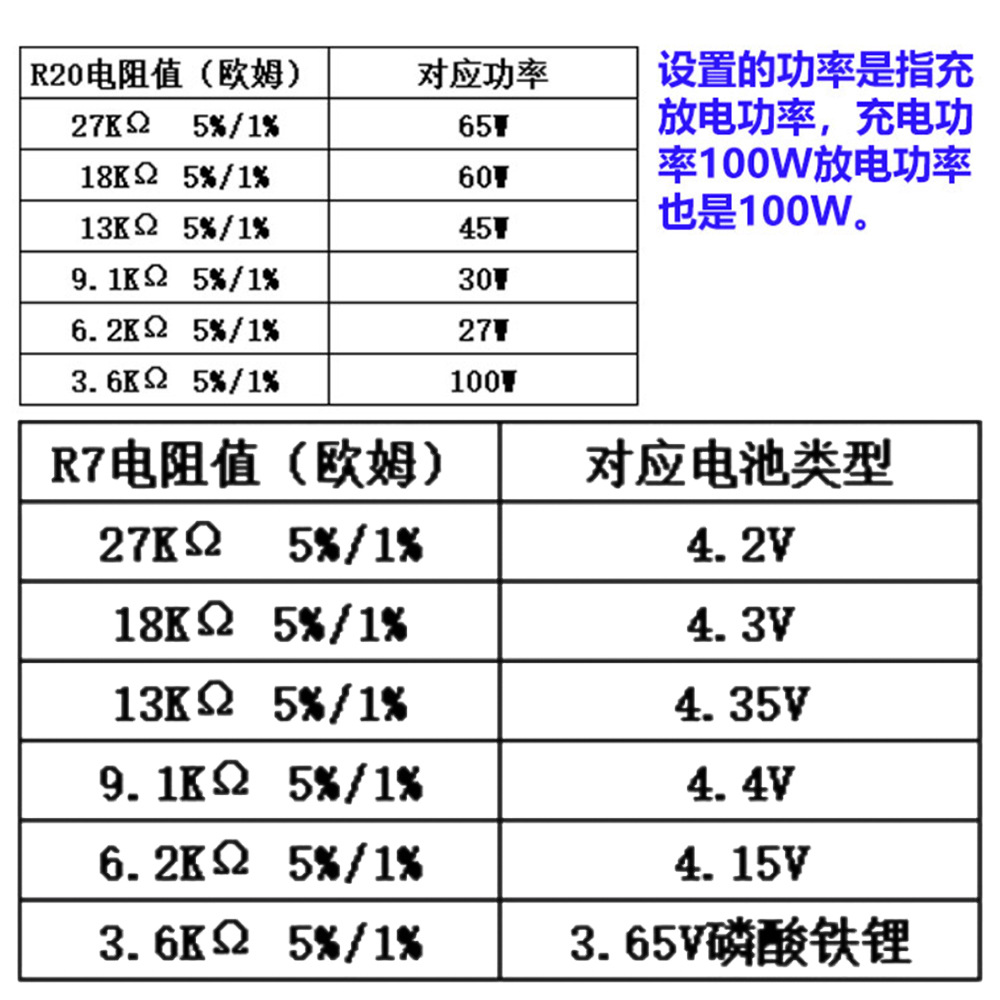

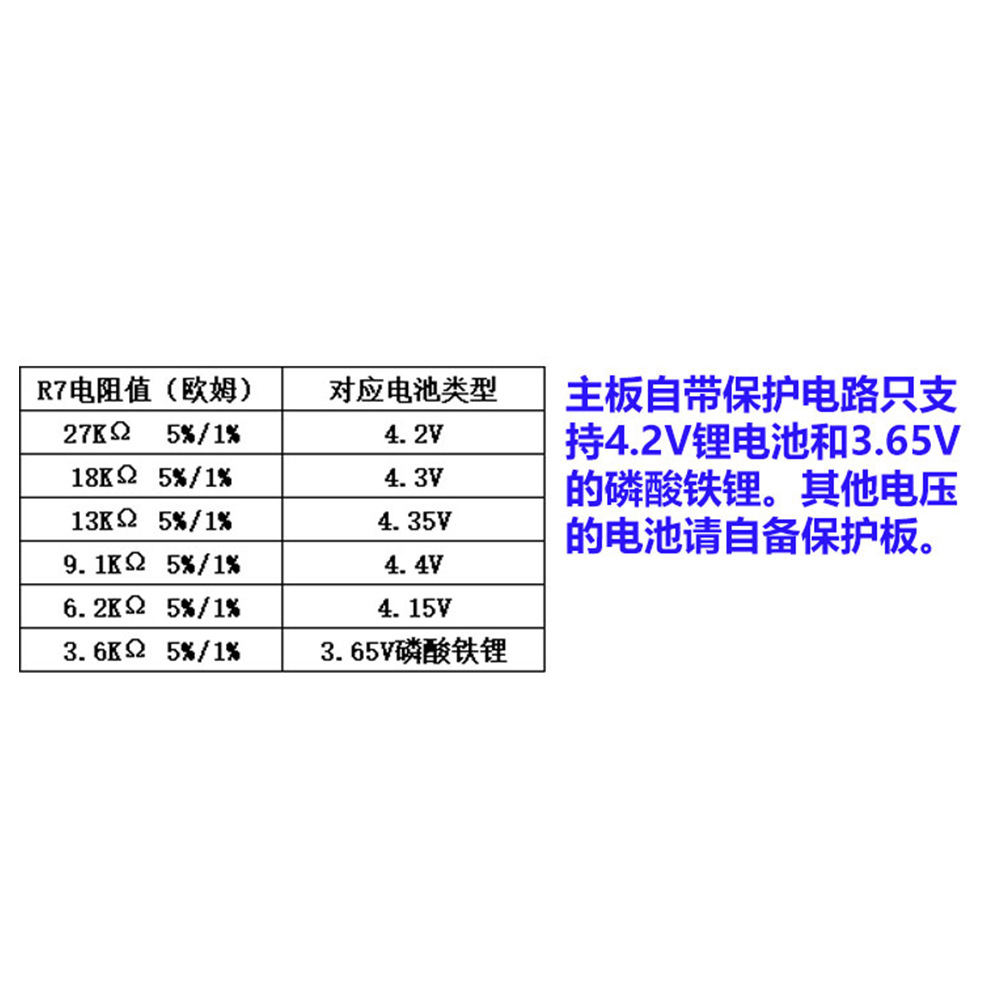

4：选择电池可以使用4.15V/4.2V/4.35V/4.4V的18650、聚合物、三元锂电池，大单体都可以，单串电池容量不超过25000mAh，超过电量显示会不准。支持3.65V的磷酸铁锂，不支持一次性干电池、镍氢、镍铬、铅酸电池等。电池最少2串，最大6串，总电压不能超过23V。单串电池最少需要能充放电流达到10A以上，达不到的请把功率调低使用。

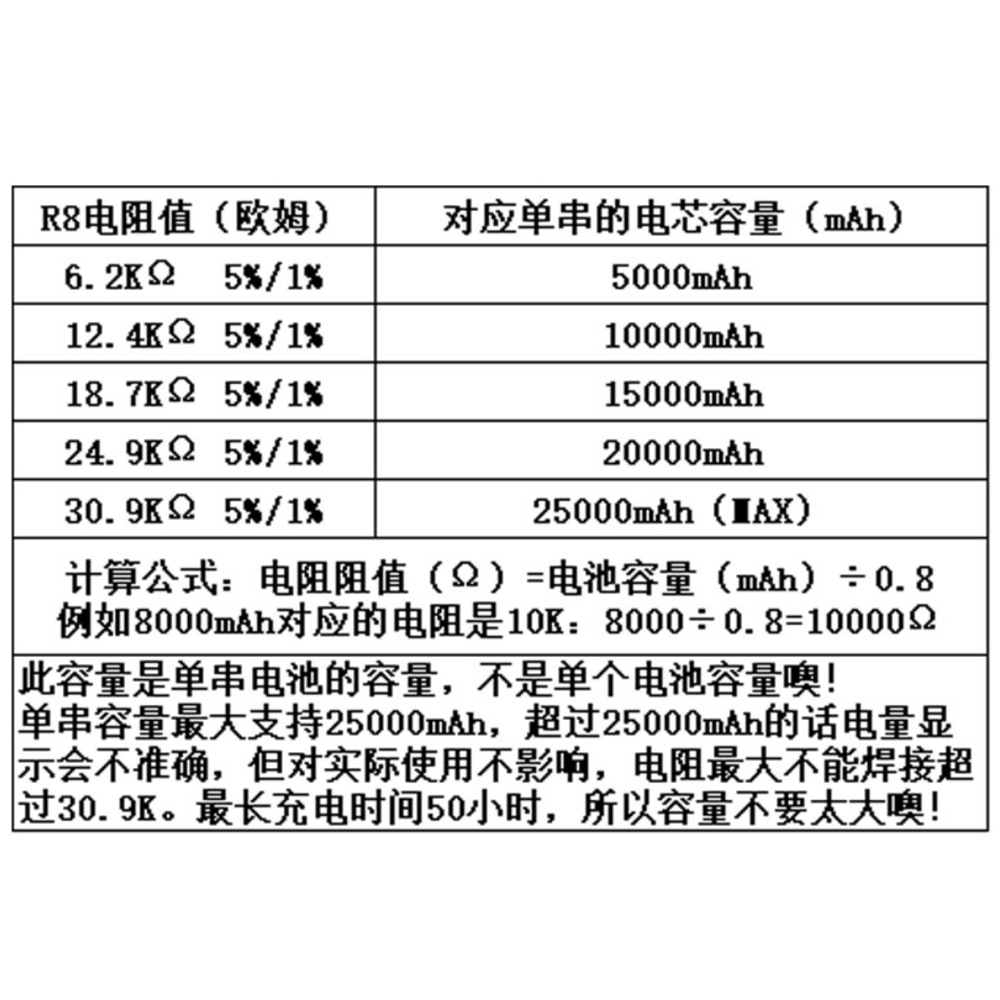

5:主板必须要预设电池容量，请看详情里面的介绍。
6：支持OPO闪充，支持HW超级快充,不同的协议有不同的功率，65W、100W都是说PD协议的功率，VOOC是20W SCP是22.5W。请确认好需求再拍，不接受不支持你手机不能快充就退货的。焊接过的均不支持退换货。(不支持的手机是因为手机自有协议不公开，第三方用不了。)
7：这款主板接的电池必须要满足要求并且要串联，如果你的电池是普通容量型小电流单个或多个并联的电池请参考别的型号主板。

产品清单：
1X模块
