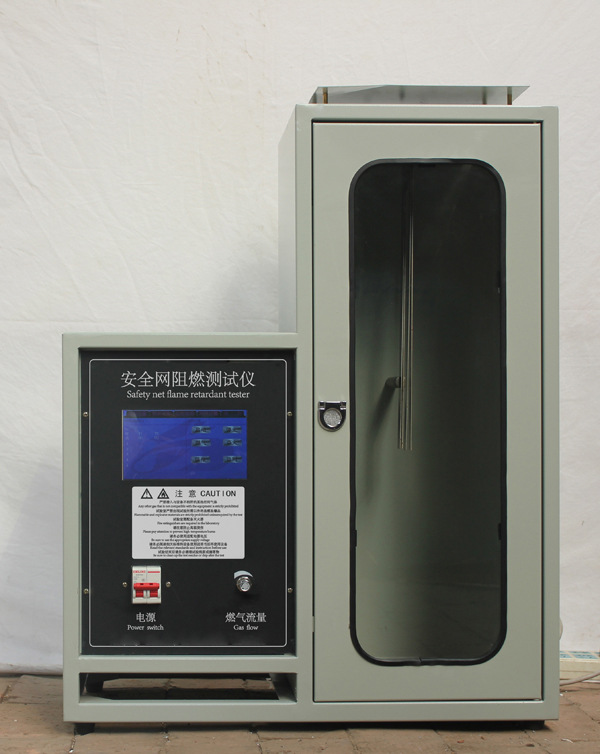

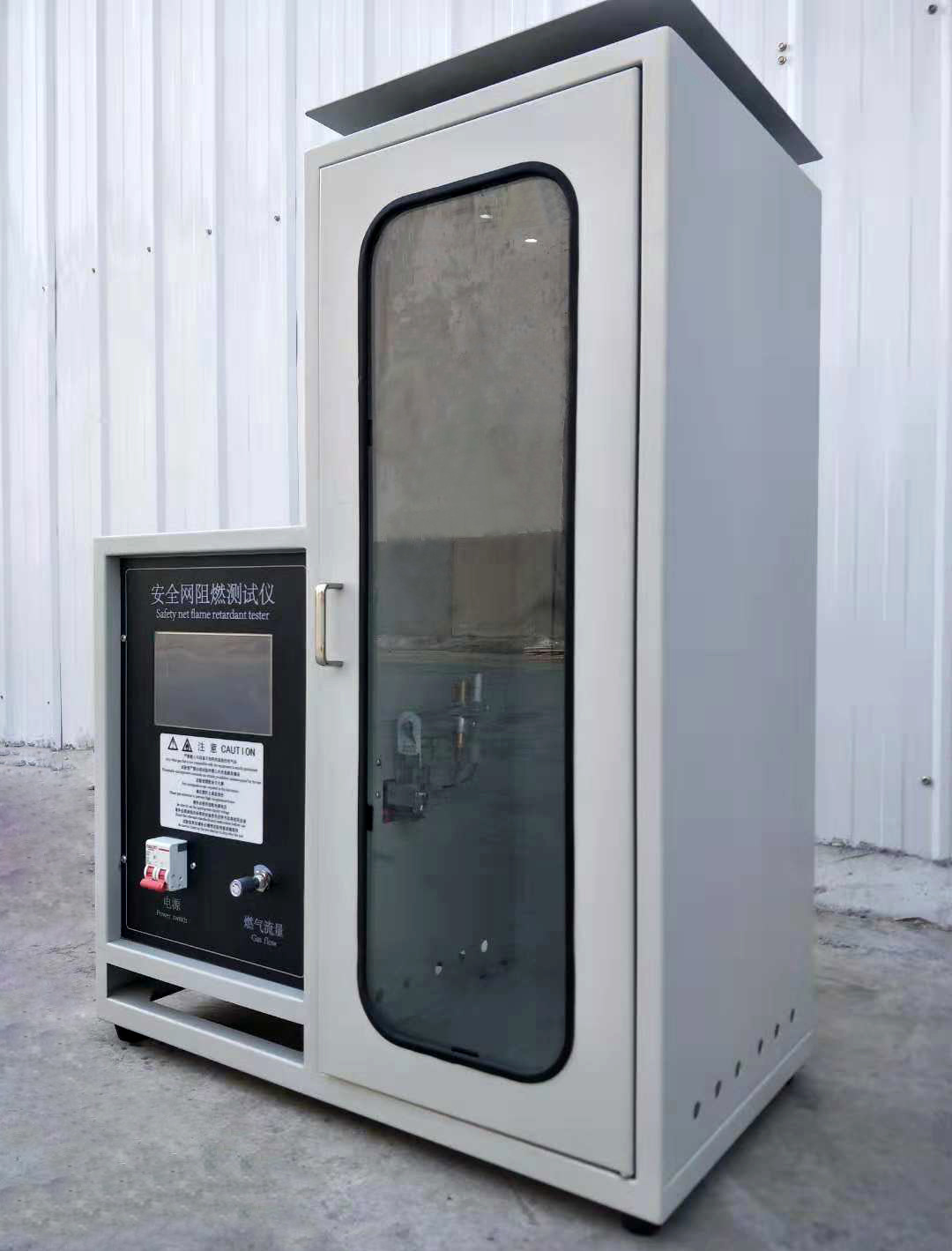

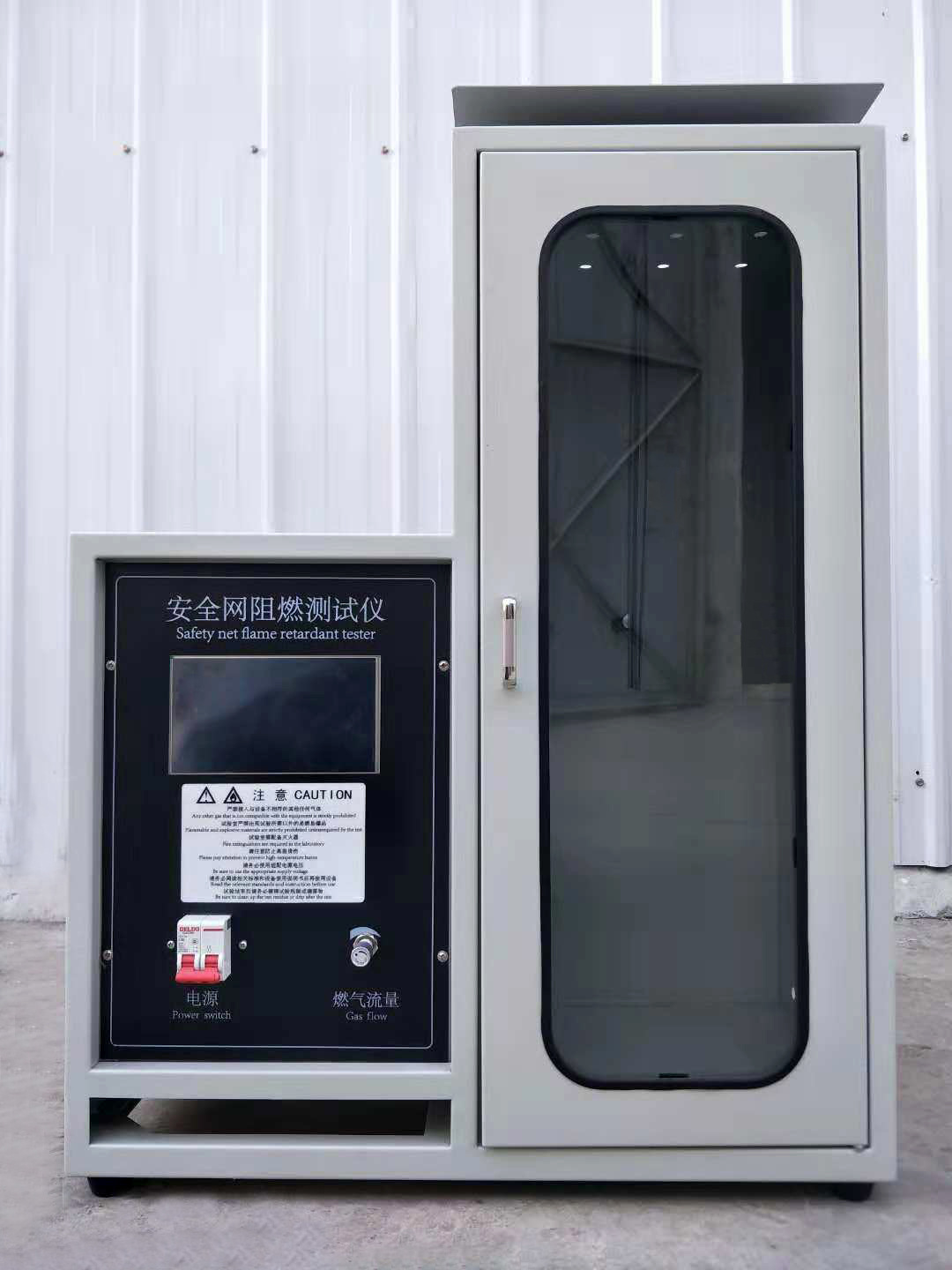

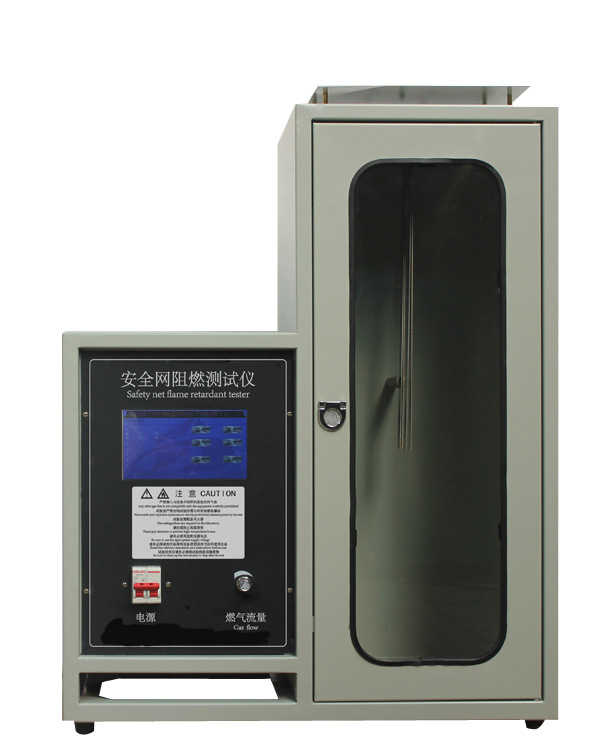

JL-5725 Тестер огнестойкости сетки безопасности с сенсорным управлением GB5725

Описание

技术参数：

触摸屏控制安全网燃烧性能（阻燃）测试仪

一、适用范围

适用于各种安全平网立网密目式安全立网燃烧（阻燃）性能的测定。

根据GB5725-2009安全网中5.1.12阻燃性能阻燃性平（立）网，按6.1.6规定的方法进行测试，续燃、阴燃时间均不应大于4秒。

按照5.2.2.9阻燃性能，密目式安全立网阻燃性能按照6.2.12规定的测试方法进行测试，横中方向的续燃及阴燃时间不应大于4秒

测试要求：从样品网上随机取下长度300正负5mm的网绳编绳系绳各五根，按照GB5455规定的方法进行测试，结果保留小数点后一位。

二、相关技术参数

1.触摸屏显示/控制

2.设备分触摸屏控制箱与燃烧箱两部分，燃烧箱箱内尺寸为330*330*765mm

3.燃烧箱前部为钢化玻璃观察门

4.箱顶均匀分布16个排气孔，内径12.5mm；燃烧箱两侧各分布6个排气孔，内径12.5mm

5.箱顶加装顶板

6.箱顶设支架可承挂式样夹，式样夹底部位于点火器管口最高点之上17mm

7.点火器管口内径11mm，管头与垂线为25°角。点火时间：精确至0.05s

8.气源：工业级丙烷、丁烷或丙烷 /丁烷混合气体，在试样按7.3进行预处理的情况下选用纯度不小于97%的甲烷气体。注：气源和链接头用户自备

9.试样大小：500±5

10.环境温度：-10℃～30℃

11.供电电压和功率：220V±10％  50HZ  功率小于100W

12.单片机控制，数显自动计时

13.本生灯施加火焰时间0-99M99S，可任意设定，精度±0.01s

14.余焰、余辉时间 :最长0-99M99S

15.本生灯蓝色火焰高度：15mm-175mm可任意调节，配有火焰高度标尺

16.本生灯自动点火时间：任意设定

17.触摸屏相关参数：

①　尺寸：7寸 有效显示尺寸 长15.5cm 宽8.6cm；

②　分辨率：800*480

③　通讯接口 RS232、3.3V CMOS或TTL、串口方式

④　储存容量:1G

⑤　采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

⑥　采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示

⑦　主控制器均采用低能耗处理器，自动进入节能模式

三、适用标准

设计标准：GB 5725-2009 安全网

适用标准：GB5455-2014《纺织品 燃烧性能 垂直放行 损毁长度、阴燃和续燃时间的测定》
