Цифровой вертикальный многофункциональный высокоточный универсальный длинный измеритель обработки данных серии AUBAT-JD

Описание

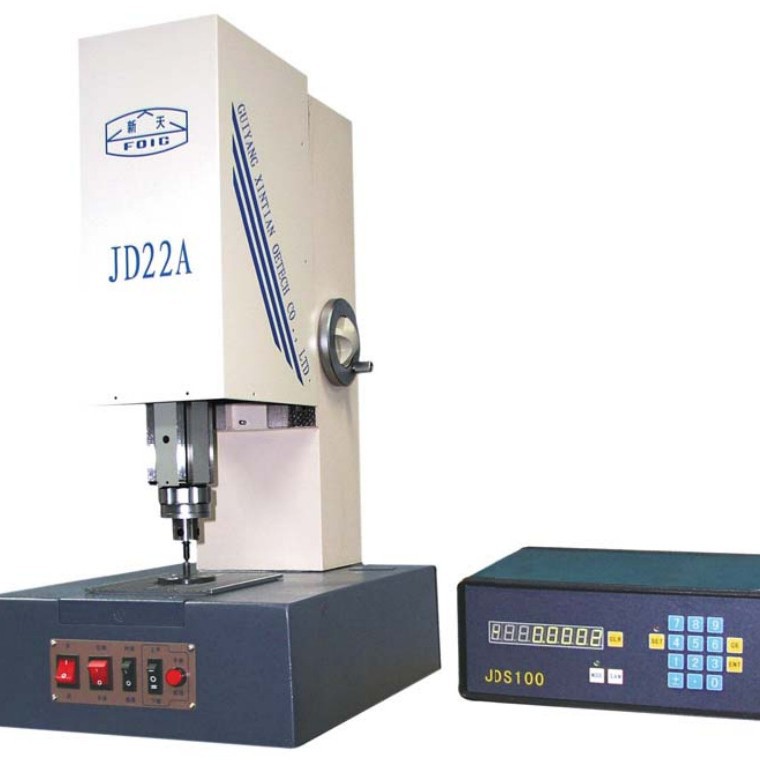

AUBAT-JD22A数字式立式测长仪

特点

采用先进的光栅传感器技术，测量数据数字显示。

测量主轴采用方轴设计，运行直线性好，性能稳

定;

仪器设计符合阿贝原理，测量精度高。测量主轴运动可选择自动或手动，方便大批量工件的测量，工作效率高。

技术参数

测量范围

直接测量(mm): 0~100

比较测量(mm): 0~200

显示当量: 0.0001mm

测量准确度:

( 1+L/100 )μm ( 其中L为测量值，单位: mm )

测量力: 2.5N

工作台承重: 10Kg

外形尺寸( mm ): 长665x 宽350x 高450

仪器质量: 100kg

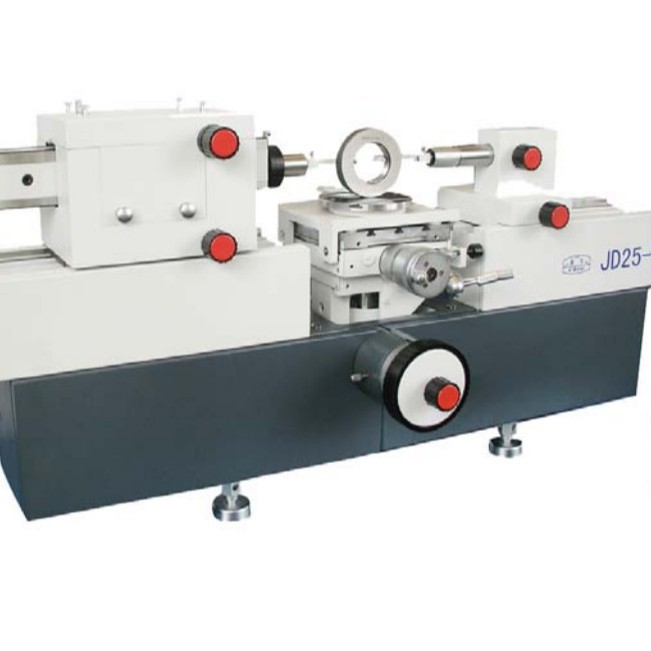

AUBAT-JD25D数字式万能测长仪

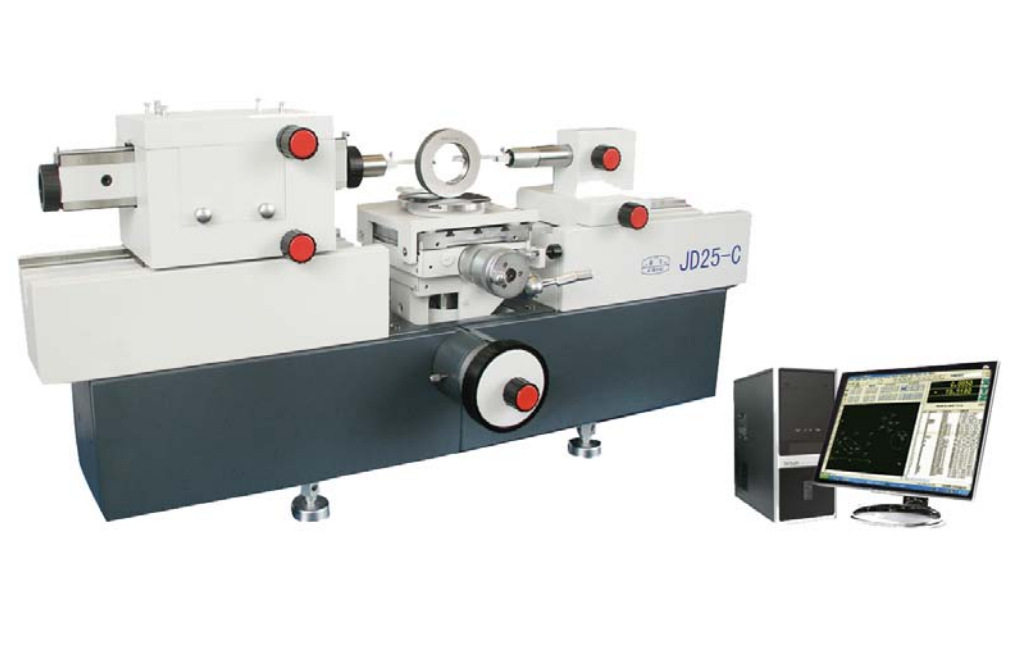

AUBAT-JD25C数据处理万能测长仪

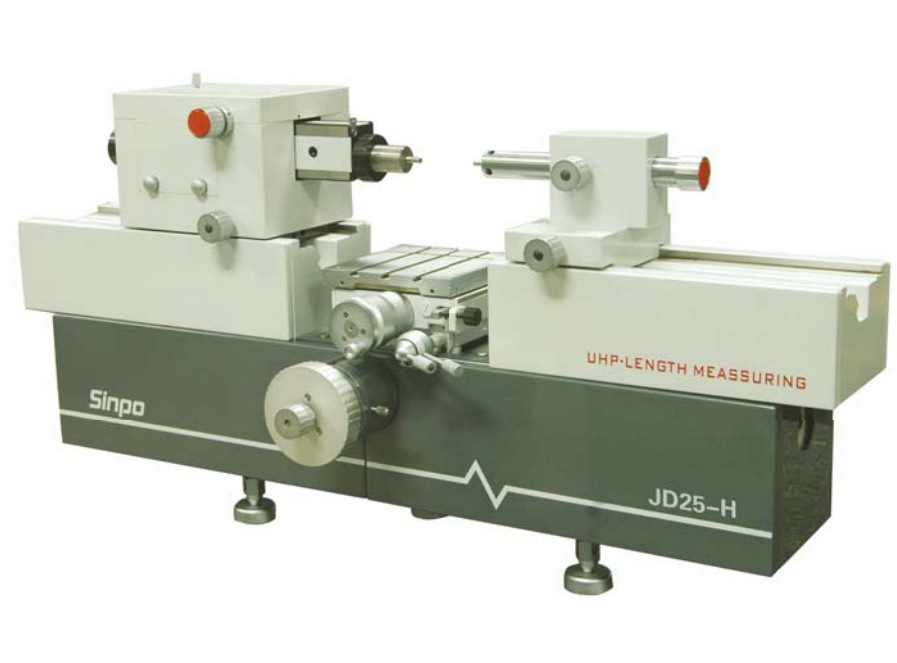

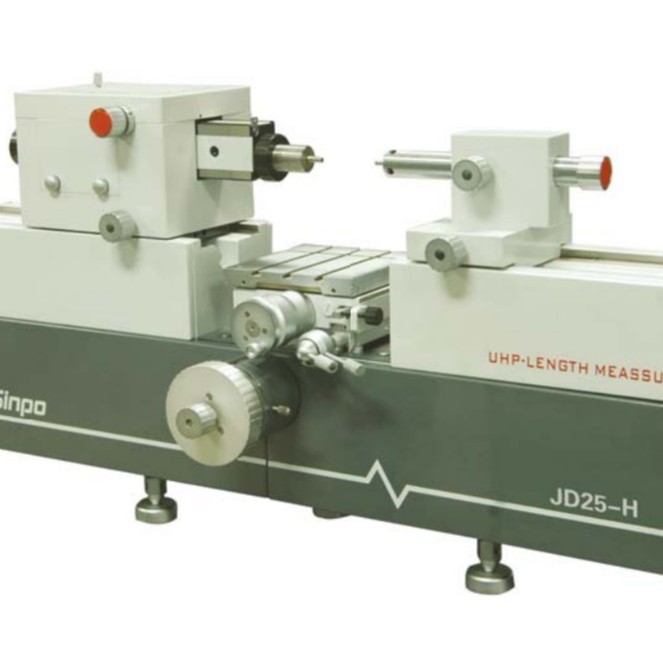

AUBAT-JD25H数据处理万能测长仪

特点

1. 基座选用优质铸铁，经长期自然时效处理,稳定性好。

2. 测量主轴采用优化方形设计，确保测量时运动性能的稳定性。

3. 配置多种可选附件，能满足不同测量要求

4. 仪器采用了高精密的测量系统，符合阿贝原理测量精度高。

5. 软件功能强大，不仅能对示值误差进行修正，同时还能自动修正由温度造成的测量误差.且软件带有自动判别拐点功能。

6. JD25-D配数显箱。

7.采用进口光栅系统，精度高，稳定可靠。

技术参数

万能工作台

安装面积(mm ): 160x 160

高度调节范围( mm ): 0~100

横向行程: 25mm

绕Y轴倾斜: ±3°

工作台转动: ±4°

工作台承重: 10kg

测帽内径配合尺寸: φ6H7

测帽杆与测帽内径配合的外径尺寸:φ6g6

测量范围

外尺寸 ( mm): 绝对测量0~100，相对测量0~670

内尺寸 ( mm ): 使用小测钩 ( 最大伸入深度12，最大臂厚50) 时，10~400；使用大测钩( 最大伸入深度50，最大臂厚85 )时，30~370

用电测测钩(mm ): 1~60

用万能测钩(mm ): 14~112

内螺纹中径测量( mm ) :

使用小测钩时( 螺纹小径13~30 )

使用大测钩时 螺纹小径31~( 70-臂厚) x 2 ,螺距: 0.5~6

外螺纹中径测量( mm ) :最大200，螺距: 1~6

测量力(N): 0、1.5、2.5

数字显示当量: 0.0001mm

仪器示值变动性: 外尺寸测量时，2 ≤0.3 μm

内尺寸测量时，2≤0.5 μm

仪器准确度 ( 20℃±0.2℃时）

外尺寸绝对测量：0.4μm

内尺寸测量：0.8μm

仪器使用环境: 室温20℃±0.5℃，相对湿度<60%RH

仪器质重: 150kg

仪器外形尺寸(mm):长960X宽390X高450

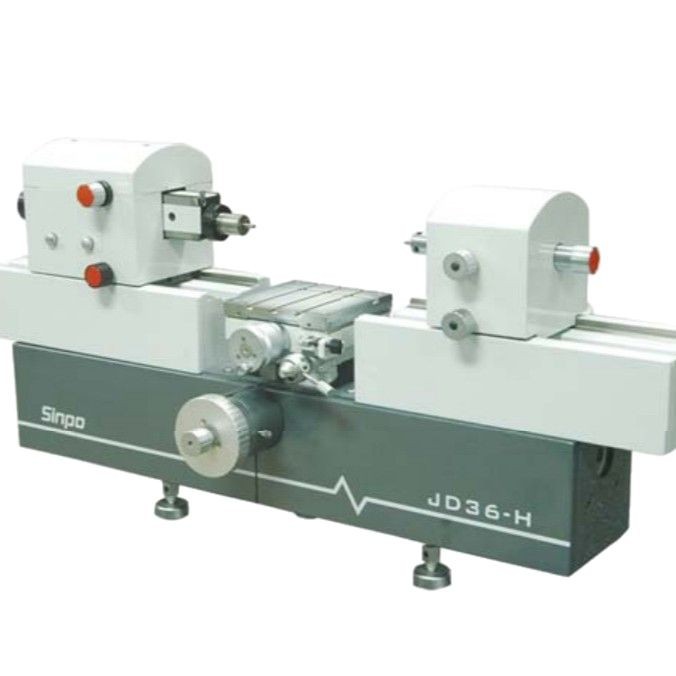

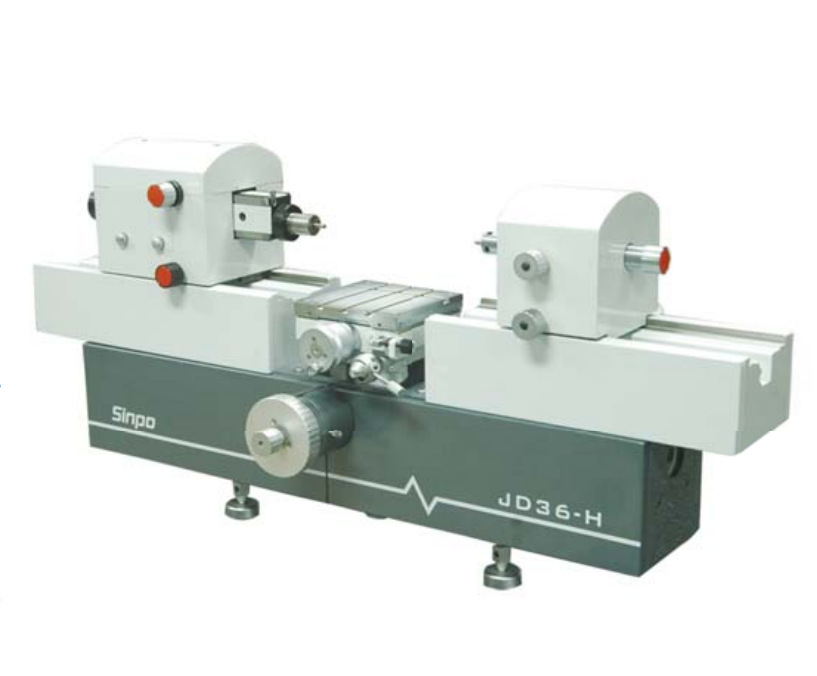

AUBAT-JD36H高精度万能测长仪

特点

1. 基座选用优质铸铁，经长期自然时效处理,稳定性好。

2. 测量主轴采用优化方形设计，确保测量时运动性能的稳定性。

3. 配置多种可选附件，能满足不同测量要求

4. 光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源。

5. 仪器采用了高精密的测量系统，符合阿贝原理，测量精度高。

6. JD36-H采用进口光栅系统及进口细分硬卡，细分精度高，稳定可靠。

7. JD36-H的软件功能强大，可对示值误差和温度造成的测量误差进行修正，且带有自动判别拐点功能。

技术参数

测量范围

外尺寸 ( mm): 绝对测量0~100，相对测量0~750

内尺寸 ( mm ): 使用小测钩 ( 最大伸入深度12，最大臂厚50) 时，10~480；使用大测钩( 最大伸入深度50，最大臂厚85 )时，30~450

用电测测钩(mm ): 1~60；用万能测钩(mm ): 14~112

测量力：0.1μ

内螺纹中径测量( mm ) :

使用小测钩时( 螺纹小径13~30 )

使用大测钩时 螺纹小径31~( 70-臂厚) x 2 ,螺距: 0.5~6

外螺纹中径测量( mm ) :最大至200，螺距: 1~6

测量力(N): 0、1.5、2.5

仪器准确度(20C0.2C情况下 ) :

仪器示值变动性:

万能工作台：

安装面积(mm ): 160x 160

高度调节范围( mm ): 0~100 ；横向行程: 25mm；绕Y轴倾斜: ±3°；工作台转动: ±4°；

工作台承重: 10kg

测帽内径配合尺寸: φ6H7

测帽杆与测帽内径配合的外径尺寸:φ6g6

仪器使用环境: 室温20℃±0.5℃，相对湿度<60%RH

仪器质重: 170kg

仪器外形尺寸(mm):长1060X宽390X高450

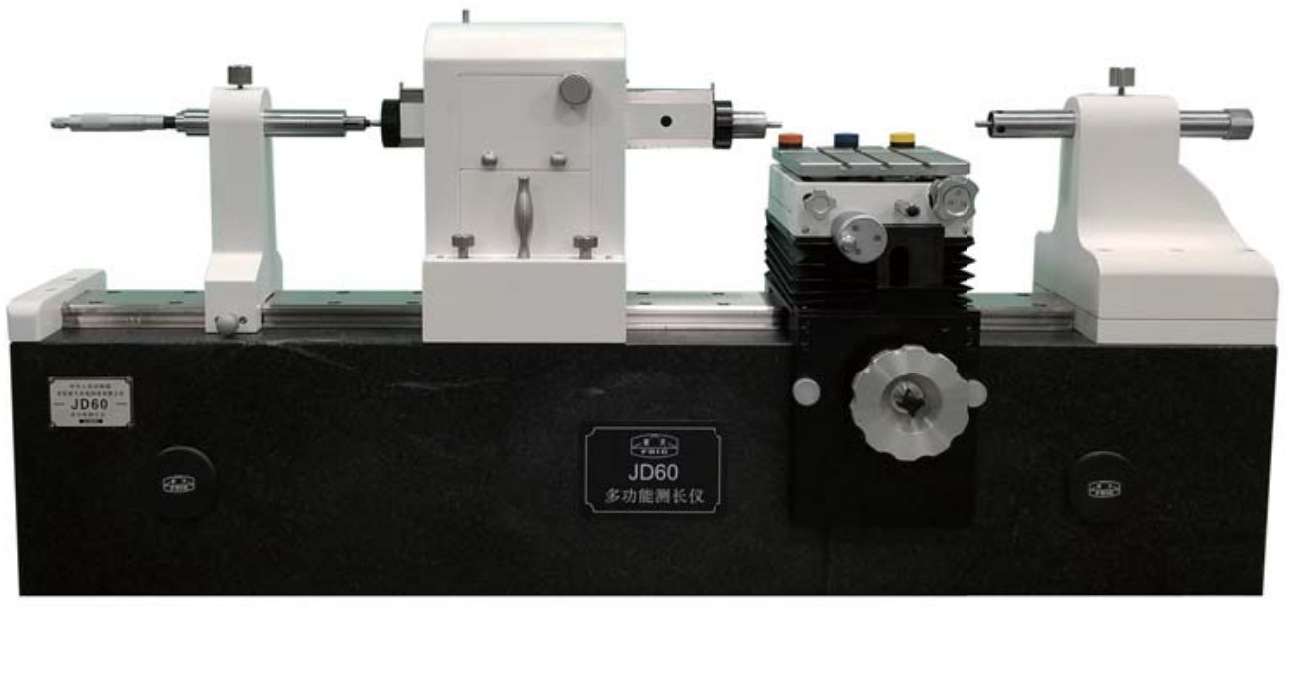

AUBAT-JD60多功能测长仪

特点

1. 优质花岗岩基座，具有良好刚性和稳定性:

2. 测量附件种类多，运用范围广，能满足不同测量要求:3. 采用了进口导轨和高精度的计数系统，具有较高的测量精度;

4. 测量主轴采用优化方形设计，确保测量时运动性能的稳定性;

5. 测量时测力恒定，重复性好:

6. 配有温度传感器，能自动完成温度误差的实时补偿；

7. 多种检定标准数据库，满足客户要求；

8. 证书格式可按用户需求定制;

技术参数

测量范围 ( mm )

a.外尺寸:

绝对测量: 0~ 100；相对测量: 0~600

b.内尺寸

使用小测钩(最大伸入深度12，最大壁厚50)10~ 600；

使用大测钩(最大伸入深度50，最大壁厚85)30~600；

用电测装置测量 (mm)

a.用电测测钩 1~60

b.用万能测钩 14~112

双钩法内螺纹测量(标配) (mm )

a.内螺纹中径测量使用小测钩时(螺纹小径从13~30)

使用大测钩时[螺纹小径从31起~ ( 70 - 壁厚) x2]螺距 0.5~6

b.外螺纹中径测量最大 200；螺距 1~6

测量力 (N): 0、1.5、2.5

仪器示值变动性

a.外尺寸测量时: 2 ≤0.3 u m

b.内尺寸测量时: 2 ≤0.5 u m

仪器准确度

a.外尺寸绝对测量时,仪器准确度优于:0.5um (20℃土0.2℃情况下)

b.内尺寸测量时,仪器准确度优于: 1 μm

万能工作台

a.安装面积164 x 200) mm

b.高度调节范围0 ~ 70 mm

c.横向行程( 分划值0.01）25 mm

d.水平位置纵向浮动行程10 mm

e.绕Y轴倾斜士3°

f.工作台转动士3°

g.允许荷重30 kg

h.工作台升降数显( 选购件）

测帽内径配合尺寸( mm ):φ 6H7

测帽杆与测帽内径配合的外径尺寸 ( mm ) : φ6g6

仪器外形尺寸(mm): 1225 x400 x 680(Lx Wx H)

环境要求: 室温 20℃土1℃，相对湿度≤60%RH

影像式T型测头内螺纹测量 ( 选购VTD及选购工作台升降数显配合使用 )

所测螺纹范围 ( mm ): M5 ~ M75

测量螺距范围 ( mm):0.5、0.75、1、1.5、2、3、4、5、6

百分表、千分表测量范围 (mm ): 0~25，0~50

内径表测量范围(mm): 0~25，0~ 50

读数方式及显示当量: 数字显示，显示当量 0.1 u m；
