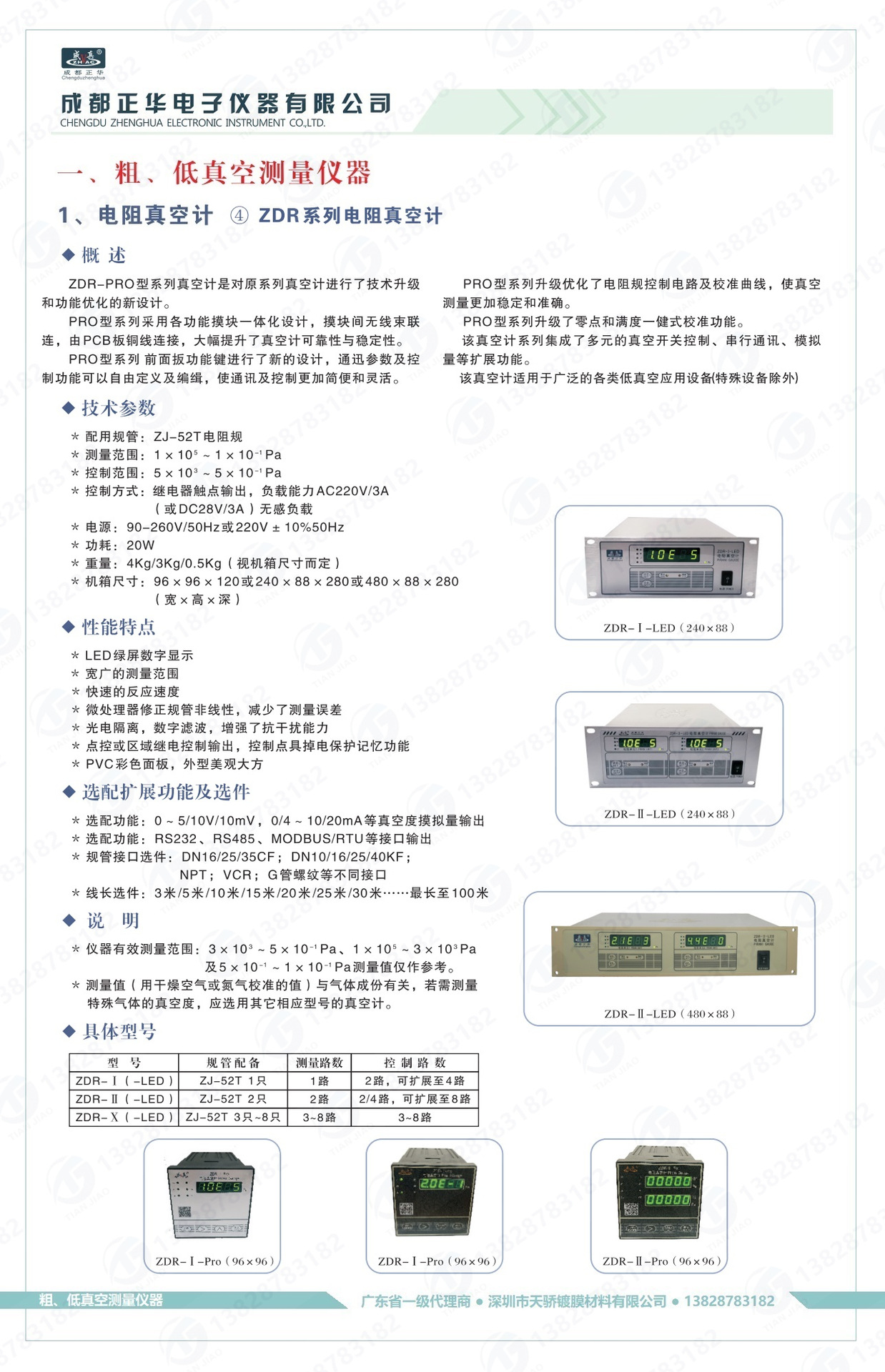

◆ 概述

   该电阻真空计（又名皮拉尼真空计）采用本公司潜心研究的经过特殊稳定化处理的ZJ-52T电阻规；同时结合电阻规特性精心调校电子学参数，并采用先进的恒功率定温技术，以及微处理器对规管的非线性线性化处理技术。基于此，该真空计系列具有超强的稳定性能、宽广的有效测量量程、极快的响应速度、较小的零点/满度漂移等特性。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗、低真空测量与控制。

ZDR-PRO型系列真空计是对原系列真空计进行了技术升级和功能优化的新设计。

PRO型系列采用各功能摸块一体化设计，摸块间无线束联连，由PCB板铜线连接，大幅提升了真空计可靠性与稳定性。

 PRO型系列 前面扳功能键进行了新的设计，通迅参数及控制功能可以自由定义及编缉，使通讯及挖制更加简便和灵活。

PRO型系列升级优化了电阻规控制电路及校准曲线，使真空测量更加稳定和准确。

PRO型系列升级了零点和满度一健式校准功能。

该真空计系列集成了多元的真空开关控制、串行通讯、模拟量等扩展功能。

该真空计适用于广泛的各类低真空应用设备（特殊设备除外）

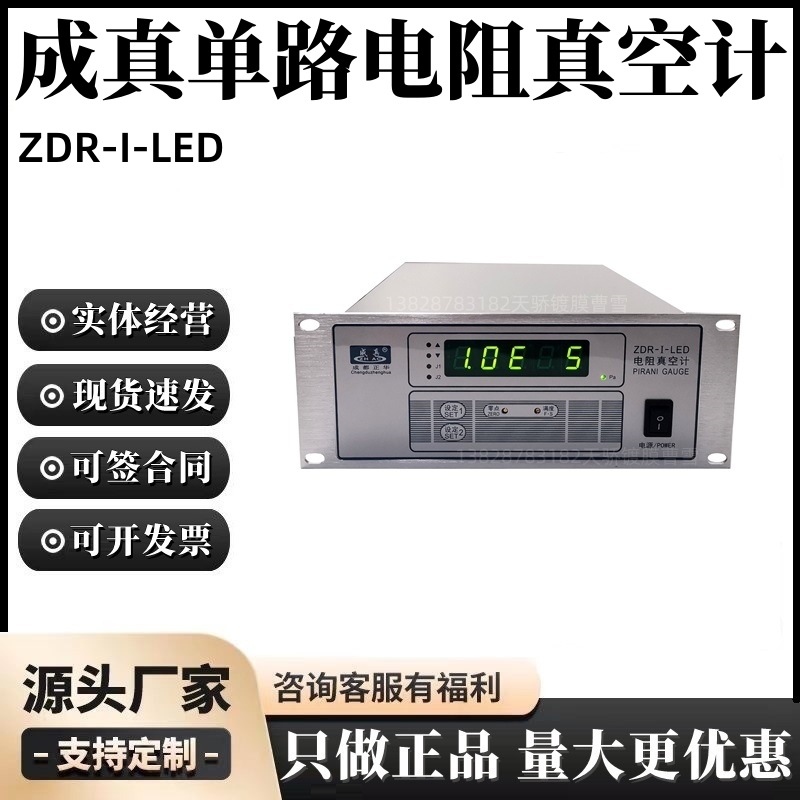

 ◆ ZDR-I型电阻真空计/技术参数：

* 配用规管：ZJ-52T电阻规
* 测量范围：1×10 ⁵ ～1×10 ^-1 Pa
* 测量路数：1路
* 控制路数：2路可扩展至4或8路
* 控制范围：5×10 ³ ～5×10 ^-1 Pa
* 控制方式：继电器触点输出，负载能力 AC220V/3A (或DC28V/3A)无感负载
* 电源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：20W
* 重量：4Kg/3Kg/0.5Kg （视机箱尺寸而定）
* 机箱尺寸：96 × 96 × 120 或240 ×88× 280 或 480 × 88 × 280（宽×高×深）

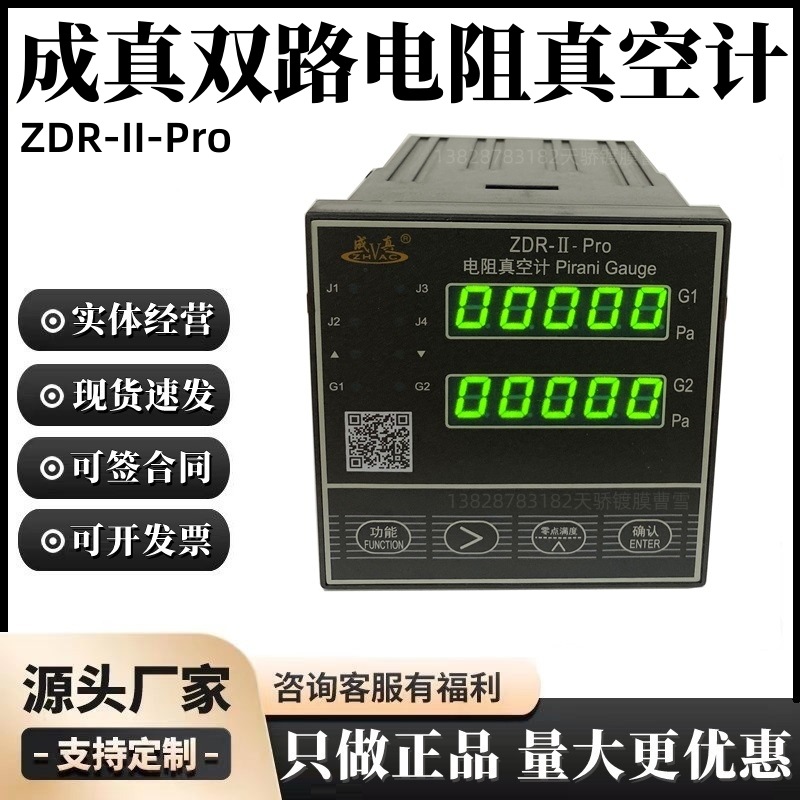

ZDR-II型双电阻真空计/技术参数：
* 配用规管：ZJ-52T电阻规
* 测量范围：1×10 ⁵ ～1×10 ^-1 Pa
* 测量路数：2路
* 控制路数：4路可扩展至8路
* 控制范围：5×10 ³ ～5×10 ^-1 Pa
* 控制方式：继电器触点输出，负载能力 AC220V/3A (或DC28V/3A)无感负载
* 电源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （视机箱尺寸而定）
* 机箱尺寸：96 × 96 × 120 或240 ×88× 280 或 480 × 88 × 280  （宽×高×深）

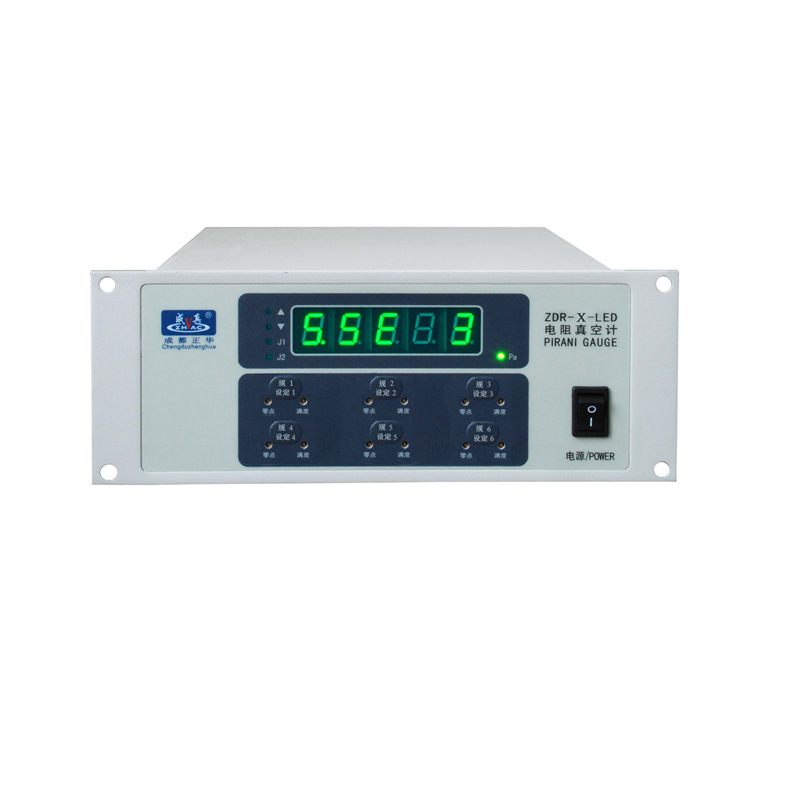

ZDR-X型多电阻真空计/技术参数：

* 配用规管：ZJ-52T电阻规

* 测量范围：1×10 ⁵ ～1×10 ^-1 Pa

* 测量路数：3～8路

* 控制路数：1个控制点/每路测量

* 控制范围：5×10 ³ ～5×10 ^-1 Pa

* 控制方式：继电器触点输出，负载能力 AC220V/3A (或DC28V/3A)无感负载

* 电源：220V ± 10% 50Hz

* 功耗：20W

* 重量：4Kg/3Kg（视机箱尺寸而定）

* 机箱尺寸：240 ×88 × 280  或 480 ×88 × 280 （宽×高×深）

  ◆ 性能特点：
* LED绿屏数字显示
* 宽广的测量范围

* 快速的反应速度

* 微处理器修正规管非线性，减少了测量误差
* 光电隔离，数字滤波，增强了抗干扰能力
* 点控或区域继电控制输出，控制点具掉电保护记忆功能

* PVC 彩色面板，外型美观大方


 ◆ 选配扩展功能及选件：

* 选配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸拟量输出
* 选配功能:打印机及接口
* 选配功能: RS232 、RS485等单向或双向接口输出
* 规管接口选件： DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口
* 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米

说明：

1、仪器有效测量范围：3 ×10 ³ ～5 ×10 ^-1 Pa、1 × 10 ⁵ ～ 3 × 10 ³ Pa 及5 × 10 ^-1～1 ×10 ^-1 Pa 测量值仅作参考。

2、测量值（用干燥空气或氮气校准的值）与气体成份有关，若需测量特殊气体的真空度，应选用其它相应型号的真空计。
