Описание

HTJD-880H架空线路故障定位仪

一、概述

      HTJD-880H架空线路故障定位仪，适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带。

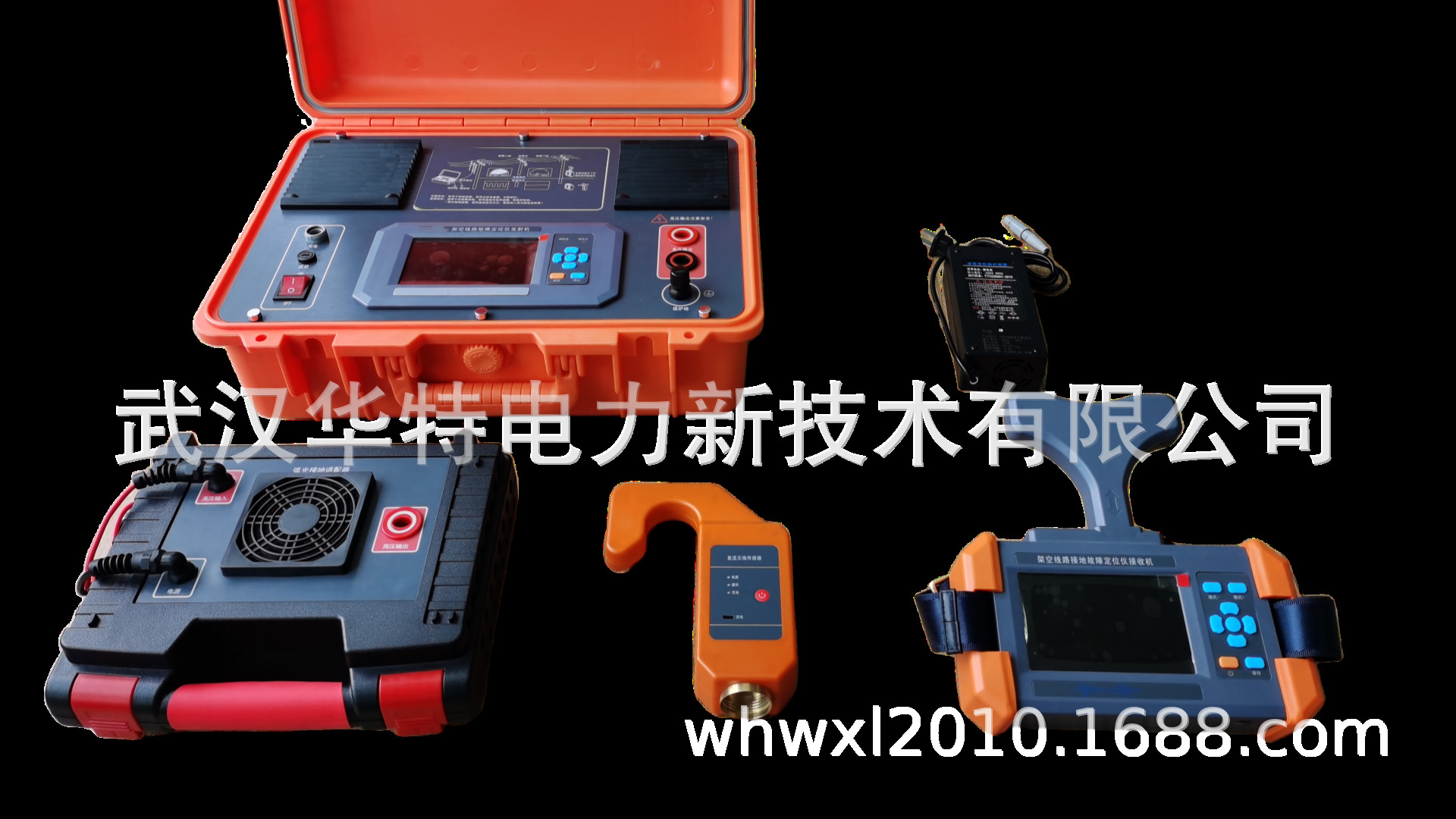

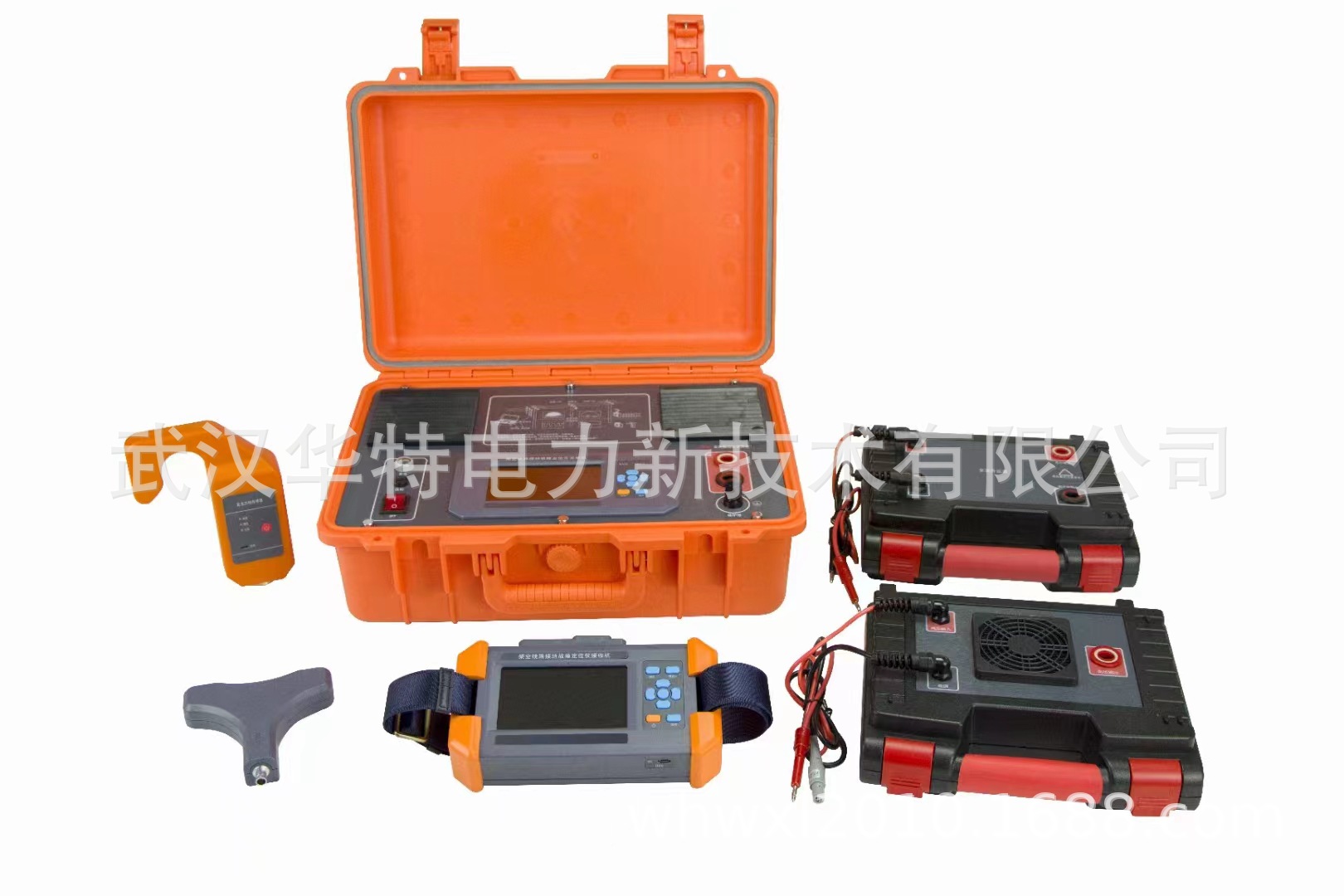

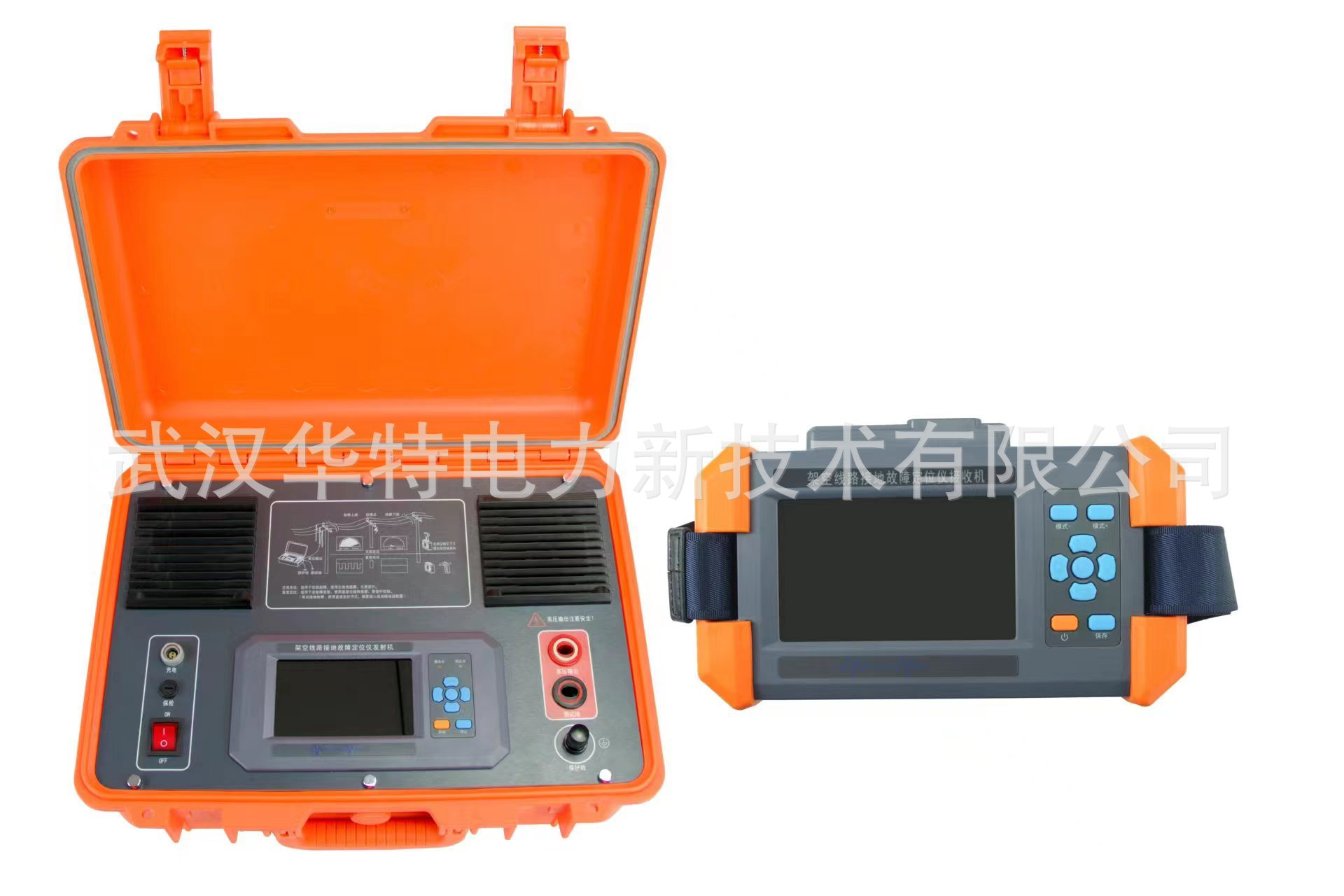

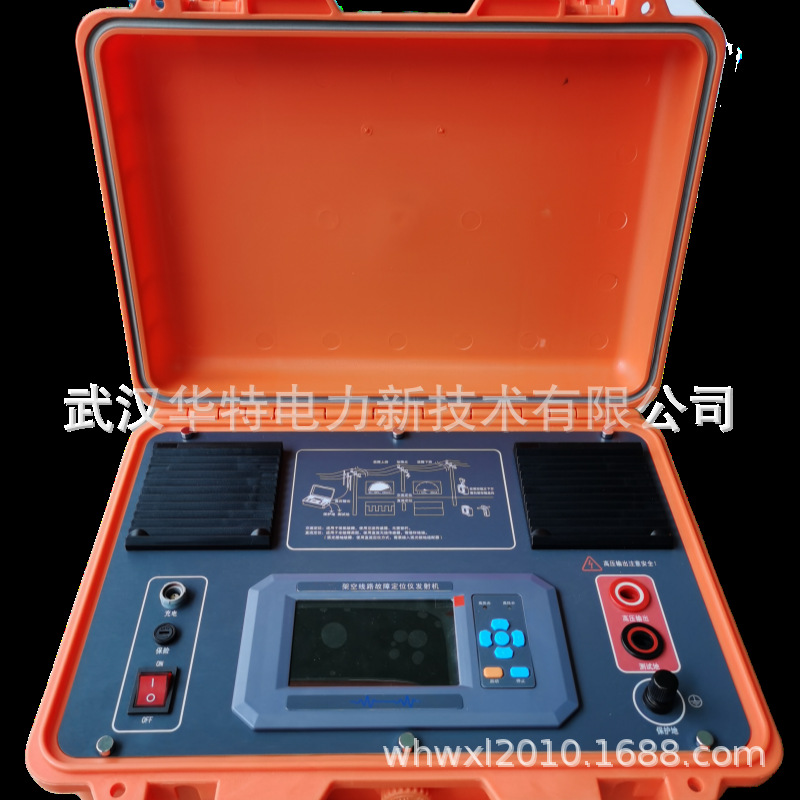

      整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。

二、功能特点

l   用途：6-35kV 架空线路故障查找定位

l   集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

l   故障诊断

• Ø指导合适的定位方法。
• Ø线路绝缘电阻、电容测量。

l   交流定位-直连输出（低过渡电阻接地）：

• Ø发射信号：大功率特种低频交流信号主动注入。
• Ø接收信号：沿线分段查找，无须登杆挂接传感器。
• Ø高效工作：无须登杆，极大提高测试效率，降低工作强度。

l   交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：

• Ø发射信号：大功率特种低频交流信号主动注入。
• Ø接收信号：沿线分段查找，需要登杆挂接传感器。
• Ø无需解除线路接地PT。
• Ø创新的阻性电流含量和电流幅值比对，解决故障范围更宽。

l   直流定位（高/低过渡电阻接地及弧光接地）：

• Ø发射信号：大功率脉动直流信号主动注入。
• Ø接收信号：沿线分段查找，需要登杆挂接传感器。
• Ø全能定位模式，尤其解决弧光接地定位难题。

l  直流耐压和交流耐压

• Ø故障修复后的验收测试。

l   发射机具有停止自动放电功能，确保操作安全。

l   发射机具有过流保护、超温保护功能。

l   发射机内置大容量锂离子电池组，携带方便。

l   接收机采样全数字化高灵敏度信号处理，判据明确直观。

l   具有数据记忆功能，掉电不丢失，定点更方便。

三、技术指标

1.发射机：

2. 接收机&悬挂传感器：

l   使用条件：温度:-10℃－50℃，湿度<80％RH，海拔<1000m。
