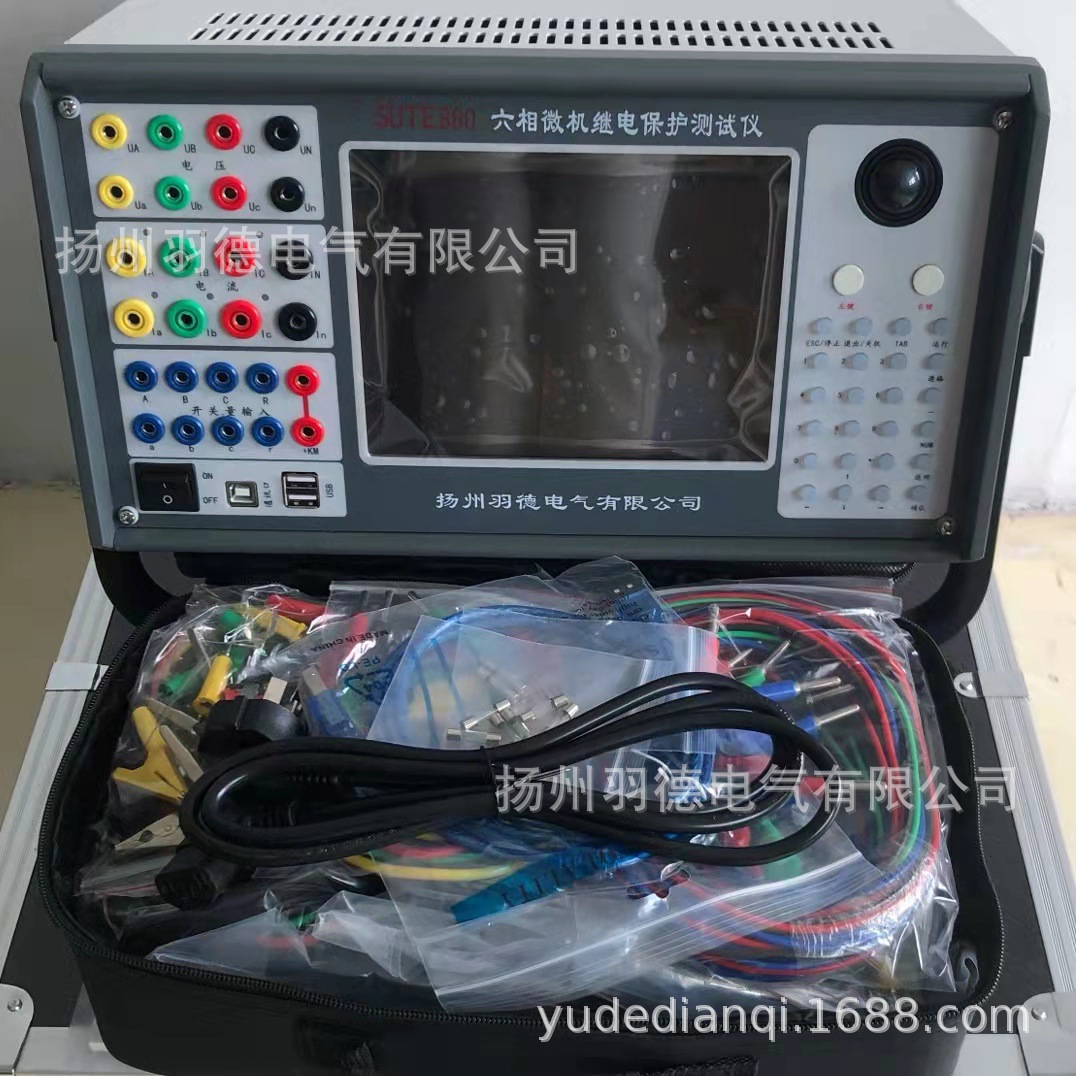

Прямые поставки с завода: Тестер защиты реле SUTE880 (шестифазный микрокомпьютерный), тестер защиты реле (трехфазный микрокомпьютерный)

Описание

一、产品概述：

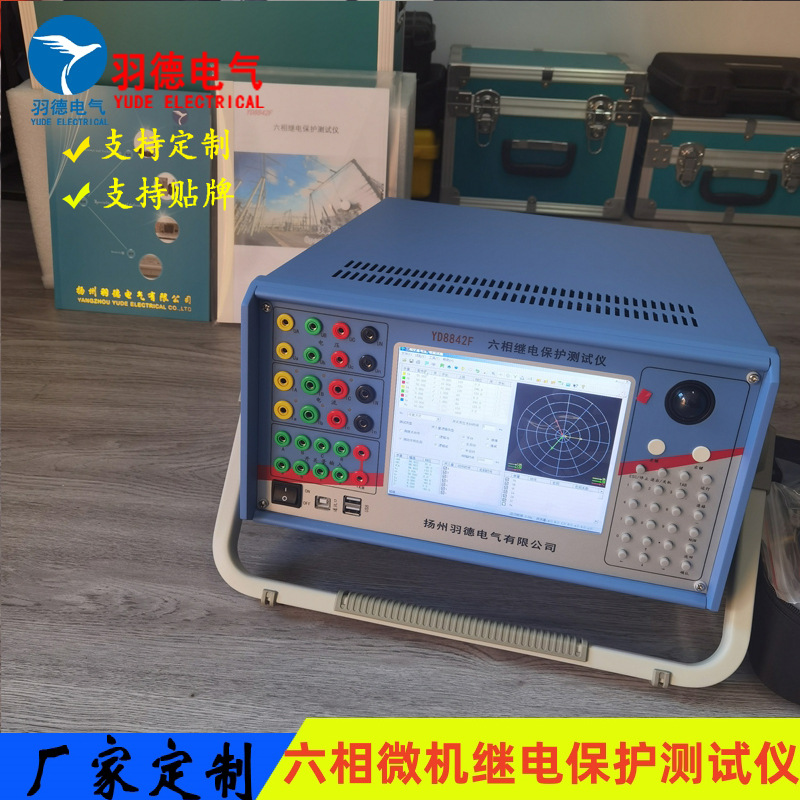

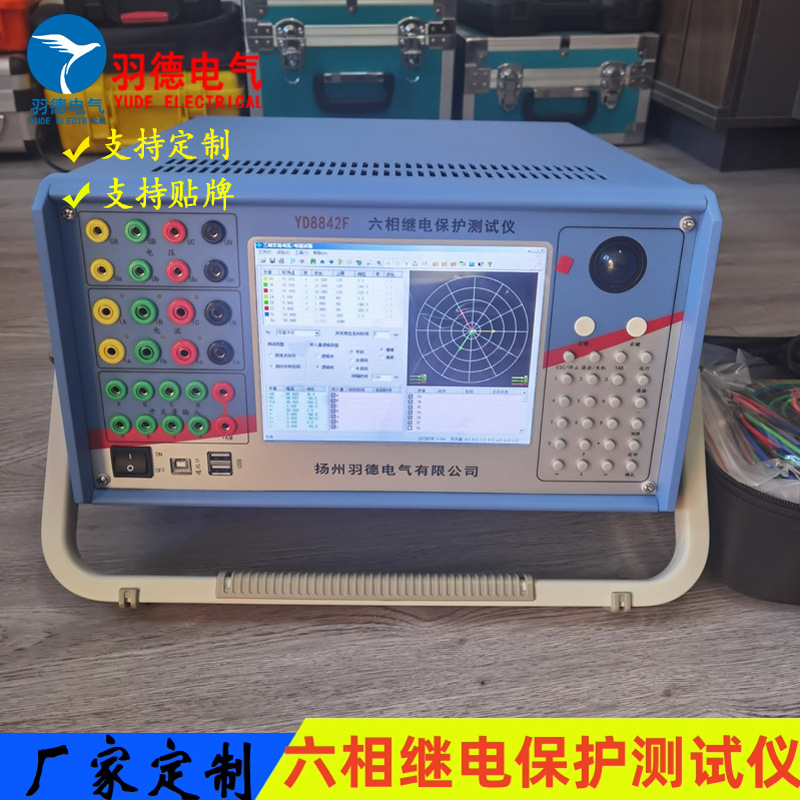

YD8842系列微机继电保护测试仪，是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别名： 微机继保仪、微机继电保护测试仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

二、产品特点：

1、满足现场所有试验要求。本微机继电保护测试仪具有标准的六相电压，六相电流输出既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、经典的WindowsXP操作界面，人机界面友好，操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5、可外配业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

u 电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

u 操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

u 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

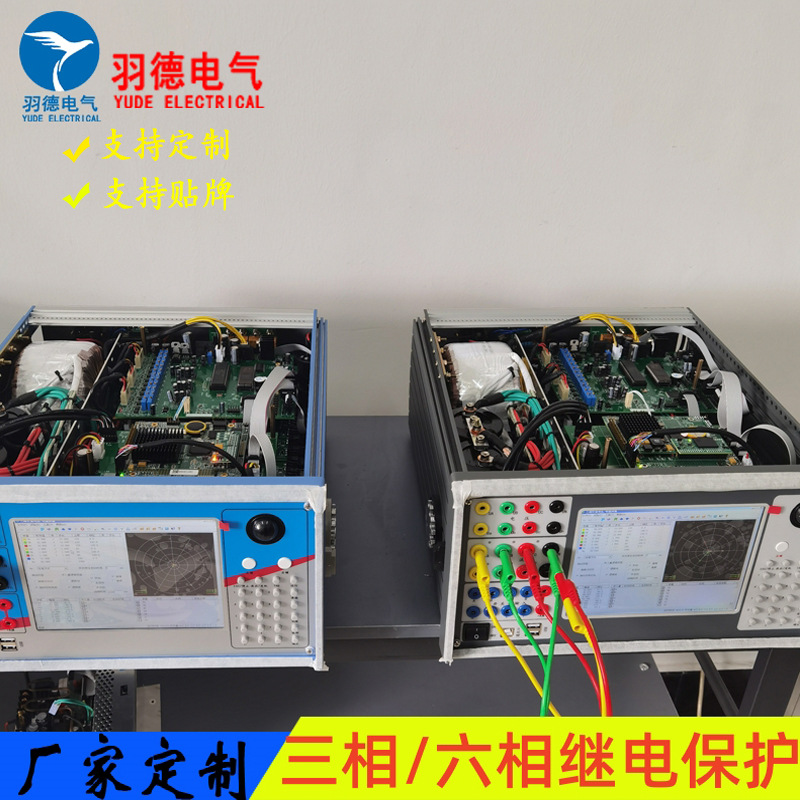

u 高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

u 具有独立专用直流电源输出 设有一路110V及220V专用可调直流电源输出。

u 接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。

u 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

 额定参数

额定参数

 交流电流输出

6相电流输出时每相输出（有效值）   0～30A   输出精度  0.2级

3相电流输出时每相输出（有效值）   0～60A

6相并联电流输出（有效值）        0～180A

相电流长时间允许工作值（有效值）  10A

相电流最大输出功率  300VA

6相并联电流最大输出时最大输出功率  1000VA

6相并联电流最大输出时允许工作时间  10s

频率范围（基波）  20～1000Hz

谐波次数  1～20次

 直流电流输出

电流输出  0～±10A/每相  输出精度  0.5级

最大输出负载电压  20V

 交流电压输出

相电压输出（有效值）  0～120V   输出精度  0.2级

线电压输出（有效值）  0～240V

相电压/线电压输出功  80VA / 100VA

频率范围（基波）  20～1000Hz

谐波次数  1～20次

 直流电压输出

相电压输出幅值  0～±160V   输出精度  0.5级

线电压输出幅值  0～±320V

相电压/线电压输出功率  70VA / 140VA

 开关量

8路开关量输入

空接点    1～20mA，24V

电位接点接入   “0”：0～+6V；“1”：+11 V～+250 V

4对开关量输出   DC：220 V／0.2 A；AC：220 V／0.5 A

 时间测量范围

0.1ms～9999s，   测量精度＜0.1mS
