LP-100D Тип Цифровой дисплей почвенный жидкий пластиковый ограничитель тестер Ручной Электрический бабочка жидкий пластиковый ограничитель тестер

Описание

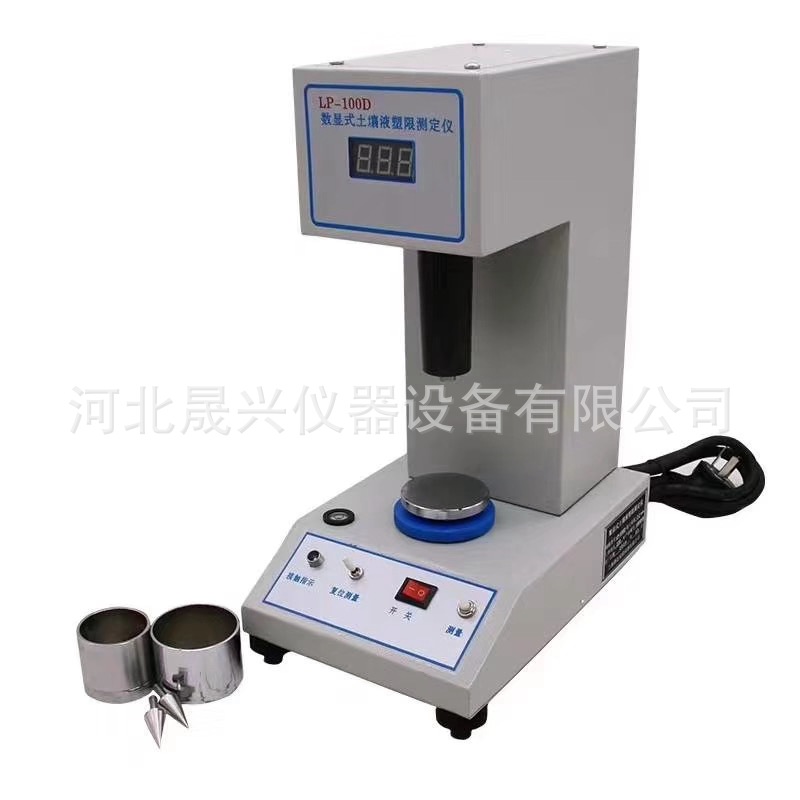

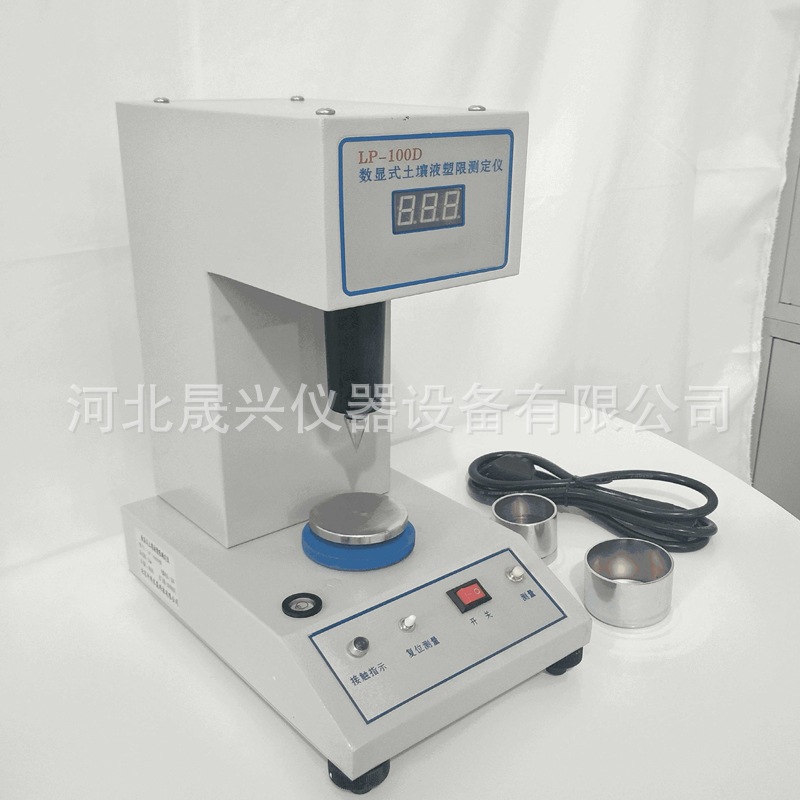

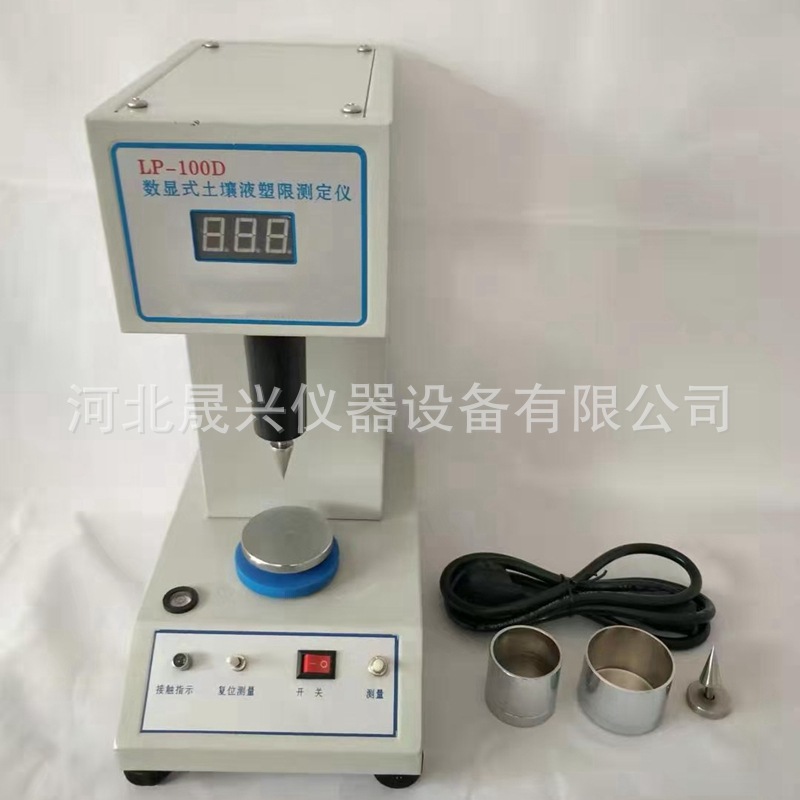

LP-100D型数显土壤液塑限测定仪

简介：LP-100数显式液塑限测定仪由机械和电子两大部分组成，机械部分由机壳，升降座，椎体三部分组成；电子部分由控制电路，位移变换，A/D转换，音响定时显示等电路组成。

数显液塑限测定仪技术参数：

一．概述

   本仪器用来测定土壤的液限和塑限。为划分土类，计算天然稠度，塑性指数提供可靠数据，供公路,铁路，水利电力，冶金，建筑等部门的工程设计和施工之用。本仪器采用数字显示技术，能自动定时，测量，显示。具有性能稳定，数据可靠，测量精度高，读数直观，清晰，操作简单方便，工作效率高等优点，已被列入交通部标准公路土工试验规范，是土工试验必备仪器之一。

二．技术参数

   最大量程              22mm

   分辨率                0.1mm

   测量非线性误差        优于2％

   接触指示灵敏度        ≥10m

   锥/杆/配重片总重       100克(±0.1克)

   锥/杆总重              76克(±0.1克)

   锥角                  30度(±0.2度)

   测量时间              5s

   电源                  220V ±10％     50Hz

   连续工作时间          8小时

   整机重量              5.3㎏

   外形尺寸              240X158X320mm

三．使用方法

1.将仪器放置在水平工作台上，调整水平螺旋角，使水泡居中。

2.将仪器的电源插头插好，打开电源开关，预热3分钟。测量前用手轻轻托起锥体至限位处，拨动（复位/测量）拨钮至复位的位置，使显示屏上的数字显示为零。

3.将调好的土样放入试杯中，刮平表面，放到仪器的升降座上。这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后拨动（复位/测量）拨到测量位置。

4.按下“测量”键，锥体落下，此时时间音响发出嘟！嘟……的声音。当测量时间一到，响声停止，此时显示屏上显示出5秒钟的入土度值。第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1C）;将锥尖擦干净，再次测量，重复上述步骤进行。

5.仪器出厂时，已备好100克和76克锥体。（一配重块两个锥尖）配重块和锥尖加上杆拧在一起为100克锥体重，如果用户需要使用76克锥时，只需将原锥体拧下，取下锥体上的配重块即76克锥，将锥尖拧上即可使用。与仪器配套的试杯，锥尖配重块等配件全部放在仪器的配件小盒内，拿试杯或锥尖时请注意，保护好锥尖，以免损坏。

一、概述：

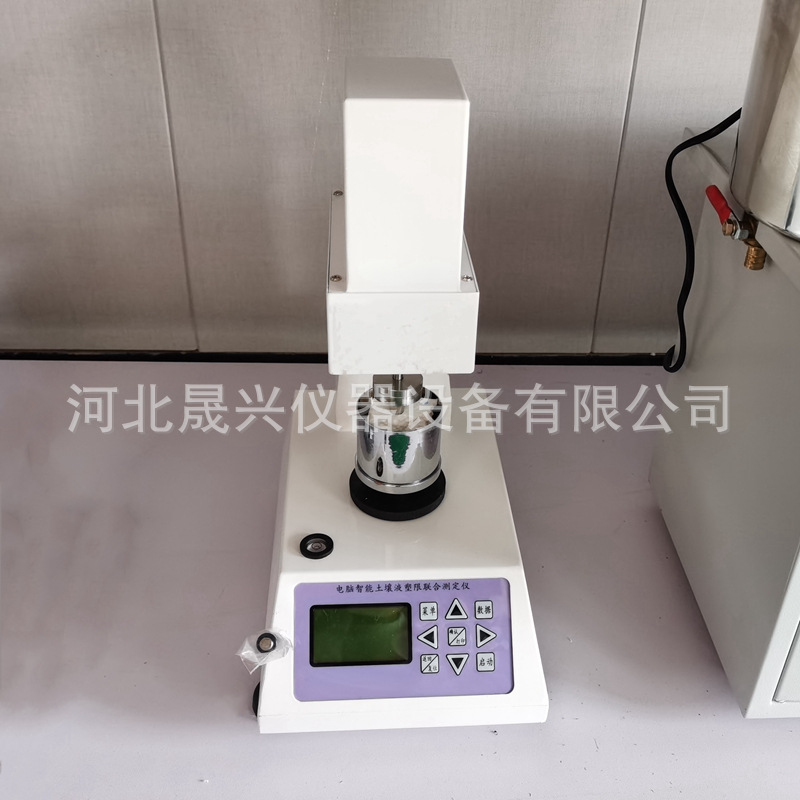

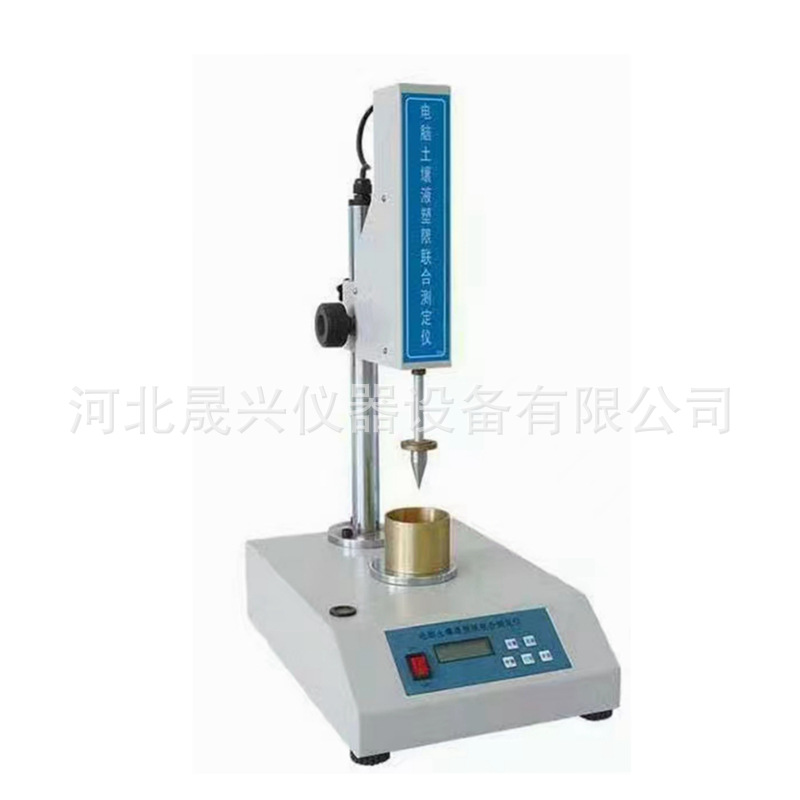

电脑土壤液塑限测定仪是一种采用先进的数字式位移传感器、单片机控制技术，COMS电路及电磁技术研制的测量土壤液限、塑限、塑限指数、天然稠度等指标的仪器，该仪器使用简单、方便、无时漂、温漂。解决了多年来试验时须由人工判断标准锥与土壤试样接触与否的问题，实现了试验过程自动化、数字化。为我国公路、市政、建筑、水利等领域提供了一种高精度、高稳定、高可靠性的现代化土壤试验仪器。

二、用途：

该仪器可用来测定土壤液限、塑限、塑限指数、天然稠度等指标。是通过在规定时间内，测出附加一定重量的标准锥垂直穿入试样的深度求得上述土壤指标。

三、仪器主要技术指标：

 1、最小分度：0.01mm

 2、最大量程：25mm；误差：0.05mm

 3、锥与连杆重：100±0.1g及76±0.1g两种

 4、锥角：30°±0.2°

 5、四位液晶显示：

 6、电源220V／50HZ

 7、试样杯：金属制、平底筒状、内径尺寸为：￠50×40mm

 8、仪器工作平台设有调水平机构

四、使用方法：

1、取有代表性的天然含水量或风干土样进行试验。如土中含大于0.5mm的颗粒或夹杂物较多时，可采用风干土样，用带橡皮头的研杵研碎或用木棒在橡皮干上压碎土块。试验必须反复研碎，过筛直至将可研碎的土块全部通过0.5mm的筛为止。取筛下土样用三皿法或一皿法进行制样。

（1）三皿法：用筛下土样200g左右，分开放入三个盛土皿中，用吸管加入不同的数量的蒸馏水或自来水，土样的含水量分别控制在液限、塑限以上和它们的中间状态附近。用调土刀调匀盖上湿布，放置18h以上。

（2）一皿法：取筛下土样100g左右，放入一个盛土皿中，按三皿法加水，调土、闷土，唯土样的含水量控制在塑限以上，按第2条至4条进行第一点入土深度和含水量测定。然后依次加水，按上述方法进行第二点和第三点含水量和入土深度测定，该两点土样的含水量应分别控制在液限、塑限中间状态和液限附近，但加水后要充分搅拌均匀，闷土时间可适当缩短。

2、将制备好的土样充分搅拌均匀，分层装入土样试杯，用力压密，使空气逸出。对于较干的土样，应先充分搓揉，用调土刀反复压实。试杯装满后，刮成与杯边齐平。

3、接通电源，调平机身，打开开关，装上锥体。

4、将装好的土样的试杯放在升降座上，手推升降座上的拨杆，使试杯徐徐上升，土样表面和锥体刚好接触，停止转动拨杆，按启动键，传感器清零，同时锥体立刻自行下沉，5S时液晶显示器上显示锥入深度，数据显示停留时间至少5秒钟，试验完毕，手拿锥体向上，锥体复位（锥体上端有螺纹，可与测杆螺纹相配）。

5、改变锥尖与土体接触位置（锥尖两次锥入位置距离不小于1cm），重复4条步骤，测得锥深入试样深度值，允许误差0.5mm，否则，应重做。

6、去掉锥尖入土处的凡士林，取10g以上的土样两个，分别放入称量盒内，称重（准确至0.01g）测定其含水量ω.1，ω.2，（计算到0.1％）。计算含水量平均值ω。

7、重复第2条至第4条步骤，对其含水量土样进行试验，测其锥入深度和含水量。
