Описание

一、JH-6066A型低浓度烟尘多功能取样管产品概述

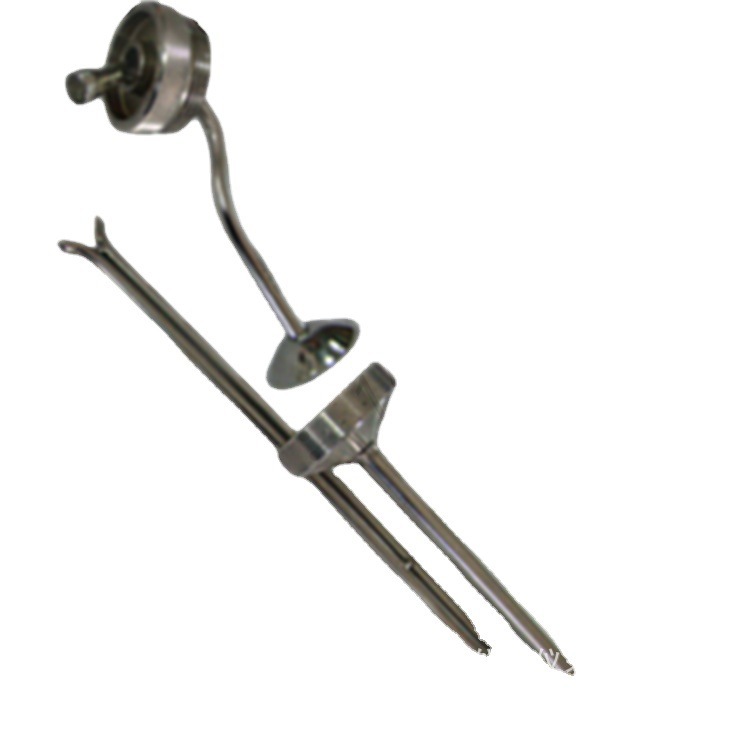

   JH-6066A型低浓度烟尘多功能取样管适用于测量低浓度烟尘（小于50mg/m3）排放的烟道。该取样管集S型皮托管、温度传感器、加热控制、采气管于一体，与烟尘测试仪配套使用，采样嘴采用钛合金制作，与滤膜滤网为一体，减少了采样误差，采样精度。

二、JH-6066A型低浓度烟尘多功能取样管采用标准

GB/T16157-1996《固定污染源排气中颗粒物和气态污染物采样方法》DB37/T2537-2014《省固定污染源废气低浓度颗粒物的测定 重量法》

三、JH-6066A型低浓度烟尘多功能取样管主要技术指标

a) 工作电源：DC24V

b) 加热温度：（80～300）℃ ，可以设定；出厂设定：120

c) 取样管长度：标准长度 1.5m（特殊规格可订制）。

d) 重量： 约 2kg。

4操作方法

4.1 采样头组装方法

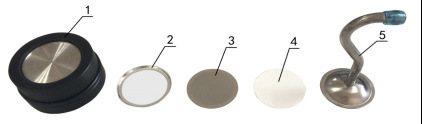

1、压模  2、铝箔环  3、托网  4、滤膜  5、采样嘴

1） 粗调压模：如图 2，用手按下件1并调节件2，使1的高点与2的距离约 1mm，然后用3锁紧；

           图2

2） 将密封压环、托网、滤膜（毛面向上）、

采样头按图 3 所示方法依次放入压模中；

1、采样嘴

2、滤膜（毛面向上）

3、托网4、铝箔环5、压模     图3：

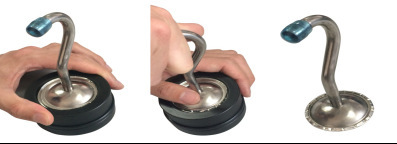

3）左手扶稳压模，右手拇指压住采样头座与管的接点处，握紧采样头向下压到底，采样头向前微微倾斜，用力前推，将采样头推入压模1与2的间隙中（如图 4）；

4）左手拇指压住采样头座与管接点处，使采样头始终保持嵌入压模①与②的间隙；右手旋转采样头一周（如图 5）；

5）检查采样头的包装情况（如图 6），若不合适可再调节压模1与2 的间隙。

四、JH-6066A型低浓度烟尘多功能取样管采样头安装

1）将采样头放入取样管采样头底座中，将锁紧压帽和采样嘴压环套过采样头（如图 7）；

2）使采样嘴压环的定位销嵌入采样头座的开口内，调整采样头方向，用手按住止动套并旋紧螺母；

3）查看采样头方向，若采样头方向不对，将螺母旋松一点，将采样头调至正确方向旋紧螺母；

4）用扳手旋紧螺母（如图 8）。

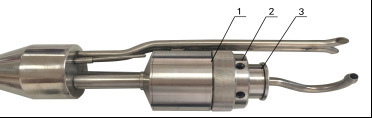

   1、采样头座     2、锁紧压帽    3、采样嘴压环

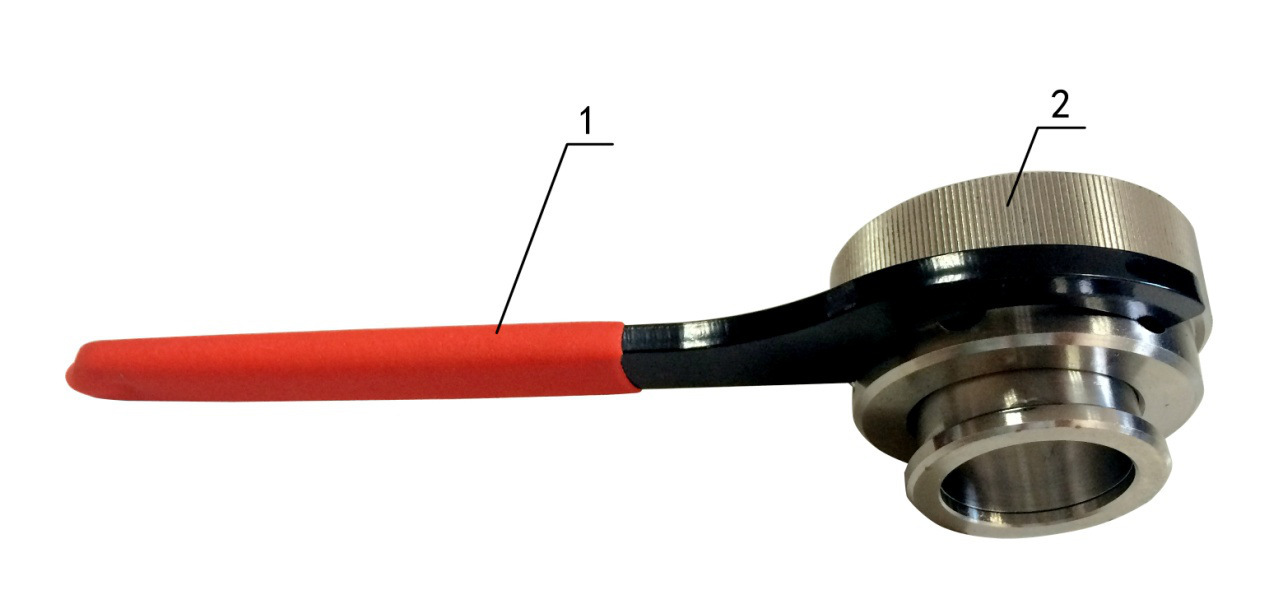

     1、锁紧扳手        2、锁紧压帽

4.3 加热设置

按键功能： ▲ ：加1键   ▼：减1键

F：显示设置温度/显示当前温度/模式切换键

1) 将配套电源适配器（输入端接入 AC 220V，输出DC 24V）接入取样管，取样管开机后显示加热温度，待温度设定值时即可使用。

2) 修改设置温度的方法：

当数码管显示当前温度时，按下“F”键，数码管呈闪烁状态，即已进入温度设置模式（此时数码管显示为目前设置温度），用户可通过“▲”和“▼”键调整设置温度（注：此设备设置温度低为80℃，高温度为300℃），设置完成后按“F”键即可切换到显示当前温度状态，或30秒后自动返回。设备将根据设置温度自动调整加热功率，加热时显示屏右侧的红色发光二管处于点亮状态。

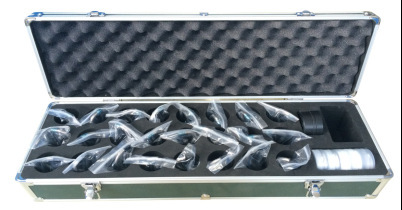

3) 采样结束后，切断电源，将取样管从烟道中取出，小心取下采样头（注意高温，烫伤）。在采样头上套上相应端末帽并装入自封口袋中密封保存（如图 9），然后放入铝箱中，采样嘴朝上（如图 10）。运输过程中，不能倒置。

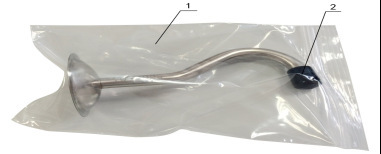

1、自封口袋    2、端末帽

五、JH-6066A型低浓度烟尘多功能取样管a)采样现场一般环境比较恶劣，常为高空作业，采样人员一定要确保。采样过程中应及时将采样孔堵住，以防正压烟道有害气体喷出，也对烟道内气流的扰动。

b) 在运输使用过程中应尽量避免强烈的震动、碰撞及灰尘、雨、雪的侵袭。

c) 取样管通电后，不要用手触摸取样管前端，以免烫伤。

d)请务必确认是AC 220V 交流电！误接其它工业电源，损坏取样管，甚至造成人身伤害。

e) 取样管使用完毕后应擦拭干净，放置在干燥、避阳处。

f) 采样头编号说明：采样头编号为 5-6 位数字， 位表示采样嘴直径，后面四位表示采样嘴记录编号。如10-0026，表示采样嘴直径为10mm，记录编号为26.
