Описание

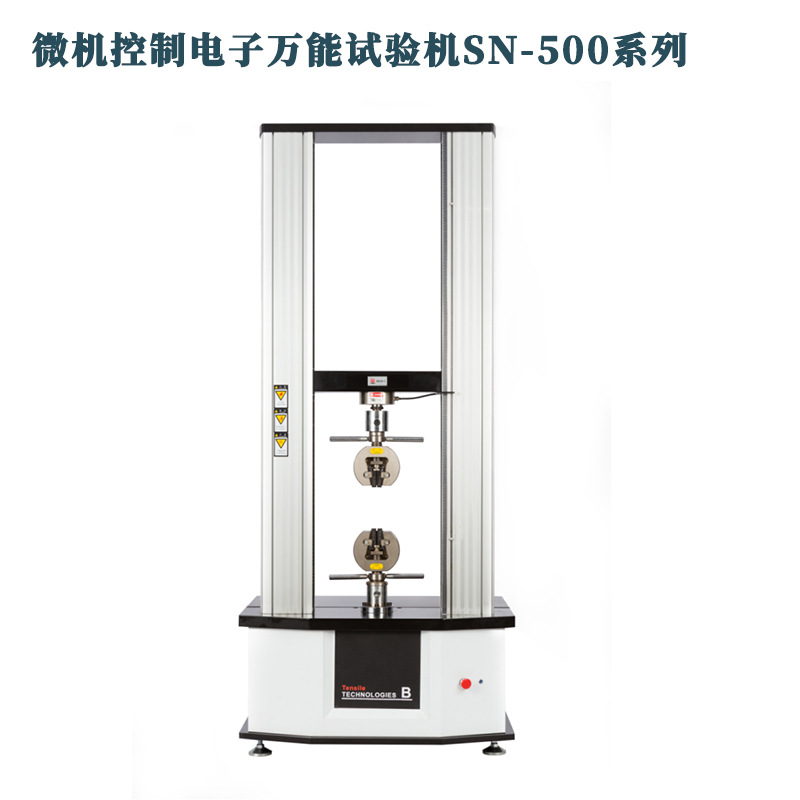

SN-5000系列微机控制电子万能试验机


     SN-5000伺服控制材料试验机采用计算机机控制，传感器测力系统，门式机架，其结构新颖，数字处理准确，操作简单，使用维护方便。

 本机是对金属及非金属材料进行力学性能测试的高精度、多用途的材料试验机，

满足标准：GB/T16491-2008-电子万能试验机 GB/T2611-2007-试验机通用技术条件

JJG 475-2008-电子万能试验机检定规程 GB/T228.1-2021-金属材料拉伸试验 第一部分：温室试验方法 YB/T5349-2014-金属材料 弯曲力学性能试验方法

GB/T 7314-2017-金属材料 室温压缩试验方法

可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS数据库支持，使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。

2、主要技术指标

1、最大试验力：100KN；

2、主机结构型式：双柱型；

3、力测量范围：（0.5%～100%）F.S.；

4、力示值准确度：±0.5%/±1%；

5、力分辨率：±500000码，全程不分档，分辨率不变；

6、电子引伸计：标距25mm、50mm、100mm（选配），延伸率最大50%（YYU-25/50）；

7、变形测量范围：（0.2%～100%）F.S.；

8、变形示值准确度：±0.5%；

9、变形分辨率：±500000码，全程不分档，分辨率不变；

10、大延伸测量范围：10-900mm；

11、大延伸示值准确度：±0.5%；

12、大延伸分辨率：0.0025mm；

13、横梁位移示值准确度：±0.5%；

14、位移分辨率：0.000015mm；

15、位移速率调节范围：（0.001-500）mm/min；

16、位移速率控制精度：±0.5%/±1%；

17、变形速率调节范围：（0.005%-10%）F.S./s；

18、变形速率相对误差：±0.5%；

19、伸长速率调节范围：（0.005%-10%）F.S./s；

20、伸长速率相对误差：±0.5%；

21、力控速率调节范围：（0.05%-10%）F.S./s；

22、力控速率相对误差：速率＜0.1%F.S/s时：±1%；

23、速率≥0.1%F.S/s时：±0.5% ；

24、恒力、恒变形、恒位移控制范围（0.4%～100%）F.S./（1%～100%）F.S.；

25、恒力、恒变形、恒位移控制精度设定值＜1%F.S/s时：±1%；

26、设定值≥1%F.S/s时：±0.5%；

27、横梁移动最大行程（不含夹具）：900mm；

28、有效试验空间（宽度）：420mm。

29．使用电源:∮220V 50HZ

30．功率：约2.3KW

31. 机台尺寸:约910×750×2300 mm长×宽×高。

    32. 整机重量: 630kg

可测试项目

（一）普通测试项目：（普通显示值及计算值）

●拉伸应力　　　●拉伸强度

●扯断强度　　　●扯断伸长率

●定伸应力　　　●定应力伸长率

●定应力力值　　●撕裂强度

●任意点力值　　●任意点伸长率

●抽出力　　　　●粘合力及取峰值计算值

●压力试验　　　●剪切力剥离力试验

●弯曲试验　　　●拔出力穿刺力试验

（二）特殊测试项目：

1.弹性系数即弹性杨氏模量

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。

3.弹性限：为材料所能承受而不呈永久变形之最大应力。

4.弹性变形：除去荷重后，材料的变形完全消失。

5.永久变形：除去荷重后，材料仍残留变形。

6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。

屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

7.屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。

8.弹簧K值：与变形同相位的作用力分量与形变之比。

9.有效弹性和滞后损失：

在电子万能试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百数，即为滞后损失。

SN-5000伺服控制材料试验机采用计算机机控制，传感器测力系统，门式机架，其结构新颖，数字处理准确，操作简单，使用维护方便。

 本机是对金属及非金属材料进行力学性能测试的高精度、多用途的材料试验机，

满足标准：GB/T16491-2008-电子万能试验机 GB/T2611-2007-试验机通用技术条件

JJG 475-2008-电子万能试验机检定规程 GB/T228.1-2021-金属材料拉伸试验 第一部分：温室试验方法 YB/T5349-2014-金属材料 弯曲力学性能试验方法

GB/T 7314-2017-金属材料 室温压缩试验方法

可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS数据库支持，使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。

2、主要技术指标

1、最大试验力：100KN；

2、主机结构型式：双柱型；

3、力测量范围：（0.5%～100%）F.S.；

4、力示值准确度：±0.5%/±1%；

5、力分辨率：±500000码，全程不分档，分辨率不变；

6、电子引伸计：标距25mm、50mm、100mm（选配），延伸率最大50%（YYU-25/50）；

7、变形测量范围：（0.2%～100%）F.S.；

8、变形示值准确度：±0.5%；

9、变形分辨率：±500000码，全程不分档，分辨率不变；

10、大延伸测量范围：10-900mm；

11、大延伸示值准确度：±0.5%；

12、大延伸分辨率：0.0025mm；

13、横梁位移示值准确度：±0.5%；

14、位移分辨率：0.000015mm；

15、位移速率调节范围：（0.001-500）mm/min；

16、位移速率控制精度：±0.5%/±1%；

17、变形速率调节范围：（0.005%-10%）F.S./s；

18、变形速率相对误差：±0.5%；

19、伸长速率调节范围：（0.005%-10%）F.S./s；

20、伸长速率相对误差：±0.5%；

21、力控速率调节范围：（0.05%-10%）F.S./s；

22、力控速率相对误差：速率＜0.1%F.S/s时：±1%；

23、速率≥0.1%F.S/s时：±0.5% ；

24、恒力、恒变形、恒位移控制范围（0.4%～100%）F.S./（1%～100%）F.S.；

25、恒力、恒变形、恒位移控制精度设定值＜1%F.S/s时：±1%；

26、设定值≥1%F.S/s时：±0.5%；

27、横梁移动最大行程（不含夹具）：900mm；

28、有效试验空间（宽度）：420mm。

29．使用电源:∮220V 50HZ

30．功率：约2.3KW

31. 机台尺寸:约910×750×2300 mm长×宽×高。

    32. 整机重量: 630kg

性能特点

    自动停机：试样断裂后，移动横梁自动停止移动；

自动换档：根据负荷大小自动切换到适当的量程，一确保测量数据的准确性；

条件模块：试验过程控制数据和试样条件可制成模块，方便了批量试验的调用；

自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动任

意设定；

自动标定：系统可自动实现示值准确度的标定；

自动保存：试验结束，试验数据和曲线自动保存；

过程实现：试验过程、测量、显示和分析等均由微机完成；

批量试验：对相同参数的试样，一次设定后可顺次完成；

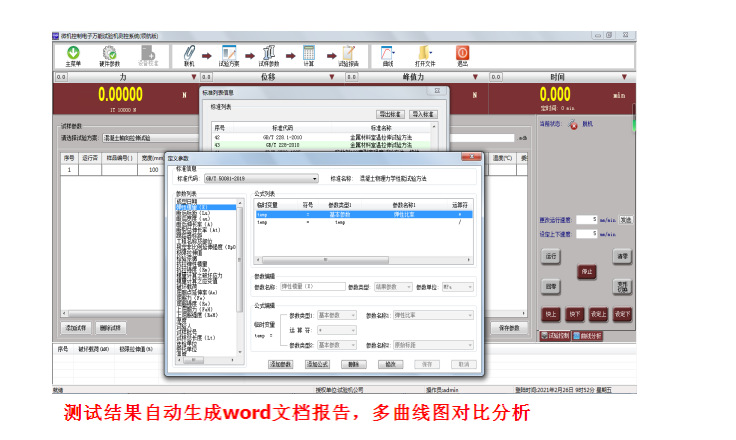

试验软件：中文 WINDOWS 界面，菜单提示，鼠标操作；

显示方式：数据和曲线随试验过程动态显示；

曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应

的试验数据；

曲线选择：可根据需要选择力-变形、力-时间、变形-时间等曲线进行显示和打印；

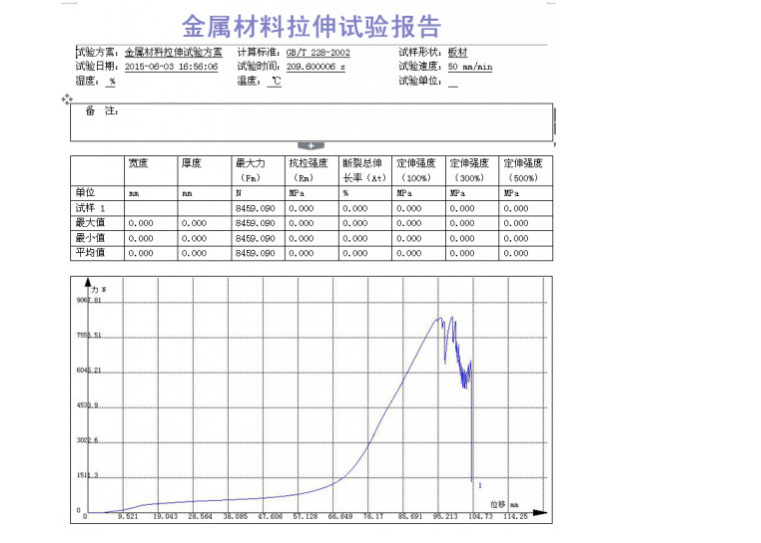

试验报告：可按用户要求的格式编制报告并打印；

限位保护：具有程控和机械两级限位保护；

过载保护：当负荷超过各档最大值的 3-5%时，自动停机。

九、软件突出性特点

1、支持多国语言界面切换；

2、支持功能导航，用户依据导航界面进入相应的试验功能模块；

3、支持各种金属材料力学性能试验，如金属拉伸、压缩、弯曲、剪切等试验；

4、支持各种非金属材料力学性能试验，如水泥抗压抗折、混凝土抗压、硬质泡沫塑

料压缩等；

5、支持各种循环控制试验；（需配置多功能双闭环测控系统）

6、支持多阶段弹性模量试验；

7、支持自动连续试验；

8、支持扩展试验功能，用户可以自行追加试验项目；

9、独立的开放式试验项目设置模块，可以由技术人员建立试验项目，试验操作员引

用试验项目来做试验，大大降低广大试验操作员的业务水平要求和操作难度；

10、试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富；

11、可以修改试验数据名称并可调整试验数据显示顺序，满足用户特殊数据输出要

求；

12、支持自定义追加试验数据项；

13、支持自定义追加试验标准和试验数据处理；

14、支持自定义试验数据数值修约并符合 GB 8170－87（UDC511.1/2）数值修约规则；

15、支持关键试验数据在曲线图上标注显示；

16、支持试验数据统计计算（平均数、标准偏差、变异系数）；

17、支持曲线分析；

18、支持试验追溯；

19、支持自定义试验报告，采用 Microsoft Excel 电子表格方式，操作方便，设置

简单，可以打印或预览；

20、软件拥有各种设备安全和试验安全保护；

21、试验操作检查严密，提示内容丰富及时，并带有操作纠正建议；
