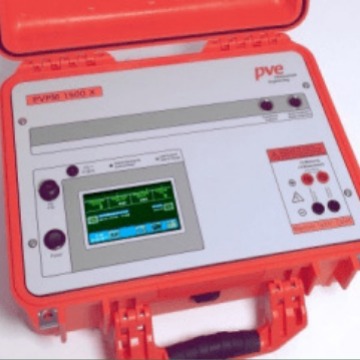

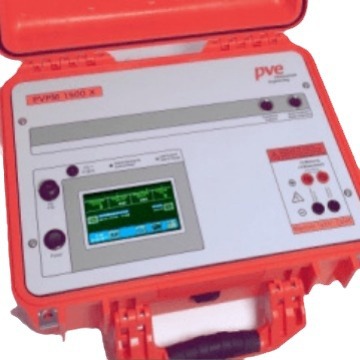

Тестер пиковой мощности и кривой I-V фотоэлектрических компонентов PVPM 1540X

Описание

PVPM 1540X 光伏组件峰值功率和I-V曲线测试仪产品介绍：
PVPM 1540X不仅可以对光伏组件，还可以对光伏组串或阵列进行I-V曲线监测。通过我们有专利权的算法可以直接在现场测量并计算光伏系统的峰值功率，串联电阻 Rs 和并联电阻Rp。测量结果和曲线图可通过仪器显示屏直接显示出来。

峰值功率是组件在STC [1](标准测试条件)下的功率值。目前为止，复杂的峰值功率测量只在个别非常合适的实验室才有可能进行。通过由多特蒙德应用科学大学的Wagner教授开发的专利程式，PVPM可以轻松实现相关测量。

因此，光伏系统的质量控制可以快速经济有效地进行。这项简单而有意义地检测为业主也为安装人员提供了质量上的验证。此外，测量得到的I-V曲线可以对模块或组串的电特性进行更进一步的分析。这也就是PVPM 1540X光伏组件峰值功率和I-V曲线测试仪也适合作为一款研究开发目的的仪器设备的原因。

PVPM 1540X光伏组件峰值功率和I-V曲线测试仪设备特点：

☆ 得益于采用的容性负载，I-V曲线测量精度高

☆ 内置丰富的模块类型数据库

☆ 内置客户数据库

☆ 触摸屏操作，简单快捷

☆ 高对比度和解析度的TFT彩色显示屏

☆ 便携式仪器，单人独立操作

☆ 坚固防水的塑料外壳

☆ 32位微型工业处理器

☆ 内置电池模块和充电控制电路

☆ 电源适配器供电范围宽广(全球通用)，支持充电状态下操作

☆ 简易的数据传输，强大的PC端分析处理软件，现成并可编辑的报告模板

☆ 配合电脑: 实现定时间隔自动化测量

PVPM 1540X光伏组件峰值功率和I-V曲线测试仪测量内容：

PVPM内置容性负载对发电组件的I-V特性进行自动测量。依据测量到的数据，仪器计算太阳能电池的相关特性参数，峰值功率Ppk和串联电阻Rs[2], [3]。I-V曲线可以在仪器的显示屏上直接显示出来。测量结束，结果自动保存，后期随时调用，比如回到办公室后[4]。仪器可存储几千组测量数据。

以下数值在仪器上显示：

● 恒定STC值：

       峰值功率  Ppk

       内部串联电阻 Rs

       内部并联电阻 Rp

● 当前值 (根据辐照度和温度)：

       Vpmax , Ipmax , Pmax

       Voc , Isc , FF, Tmod , Eeff

● I-V曲线图

PVPM 1540X 光伏组件峰值功率和I-V曲线测试仪技术参数：

外壳:                    坚固的塑料外壳，防水，防震，防尘(IP67)，易开启，双级锁紧，自动压力平衡，橡胶手柄，握感舒适，耐用的塑料前面板。所有连接端口置于前面板，连接便捷。

测量和计算元件:

工业级PC，512MB闪存（存储数千组测量数据）

无可拆卸部件，如硬盘，排气等，整体性强，坚固耐用

最高100KHz的采样率，12位分辨率

I-V曲线特性的测量精度优于1%，峰值功率的测量精度±5%，4线制测量法，消除电压测量中的系统误差1%

单次测量时间仅0.02 - 2 秒 (100对测量值，辐照度传感器中内置温度传感器Pt1000

待测组件背板温度传感器（可选），也可使用其它品牌辐照度传感器（比如ISET® sensor）

测量范围

电压 dc

电流 dc

温度

辐照度

PVPM1540X

25 / 100 / 500 / 1500 V

2 / 5 /10/20A/40A

-40°C - +120°C

with Pt1000

0 - 1300 W/m2

(Standard Sensor)

量程可互相组合

仪器自动选择最佳量程

仪器只可用于直流测量（光伏发电）

显示

LED背光彩色TFT显示屏，白天依然清晰，分辨率480 x 272，高对比度

操作

触摸屏操作，一键式测量，简单快捷，现场测量，PC端数据分析，通过USB实现简单的数据传输

供电电压

内置锂离子电池，11.25V/8.8Ah/99.6Wh （连续操作长达8小时）

E电源适配器支持宽电压范围输入，90-264Vac, 47-63Hz, UL认证，功率40W

内置充电控制器，进行过充保护，通过前面板的LED灯显示充电状态，支持充电状态下的持续操作

尺寸

宽: 40.6cm，高: 17.5cm，深: 33cm，重量: 约 8.5kg

环境条件

           温度

湿度

操作

0°C 到 50°C

10% to 90% （无冷凝）

存储

-10°C 到 85°C

5% to 95%

供货清单

· 带提手的坚固外壳的测量仪器主机

· 电源适配器

· 4线制的测量线缆（标配10米，其它长度可选）

· 经校准的辐照度传感器（单晶）和集成在一起的温度传感器 Pt1000

· 连接电脑的USB线缆

· 适用于MS Windows® XP, Vista, 7, 8, 8.1, 10系统的分析软件

· 用户手册

· 安全保护断路器PVPM-LTSX1500，用于控制仪器与待测物之间的通断

· 用于盛放线缆和传感器的附件箱

可选配件

· 适用于MS Windows系统的自动报告生产软件

· 单独的测量线缆适配器和延长线缆

· 经校准的各种类型的辐照度传感器

质保

质保2年，从购买之日算起，分析软件的免费更新
