Описание
由于价格波动，标价非原价，请先咨询！
|
|
技术说明书 |
IS/ISP系列 |
|
|
|
IS时序控制仪/ISP压差控制仪 |
||||
|
概况： |
控制盒尺寸：
产品优点：
ISP外壳的输入面板： |
|||
|
IS和ISP系列脉冲控制仪专门用于中型大小除尘器的脉冲喷吹控制。 |
||||
|
IS和ISP控制仪能够在各种环境下可靠运行。适合控制脉冲喷吹各种过滤 |
||||
|
系统，包括布袋除尘器，滤筒过滤器，金属以及陶瓷过滤器的脉冲清灰 |
||||
|
喷吹控制。 |
||||
|
IS型控制仪是时序控制仪，ISP自带压差感应器，可输出压差控制和 |
||||
|
时序控制喷吹功能。IS和ISP两种型号均可选12，20或者40个固定输出点。 |
||||
|
客户可只选购线路板或者带塑料外壳的控制仪。 |
||||
|
线路板尺寸： |
||||
|
|
||||
技术参数：
压差范围 0 ～ 4.5 kPa
输入电压 AC: 100/240 V @ 50/60 Hz
输出电压 AC: 与输入电压一致 DC: 24V 最大输入功率 交流进/交流出：225 W
交流进/直流出：65 W
输出端口数量 12，20 或者 40 固定输出，可选。外壳 塑料外壳或只提供线路板（无外壳）
外壳防护等级 （大号 = 20/40输出点）IP 66/67 和 NEMA 1, 3, 3S, 4, 4X, 6, 6P, 和12
（小号 = 12 输出点）IP 65 和 NEMA 1, 4, 4X, 12
和13
运行环境温度 −40°C 到 60°C
ON/OFF 时间 ON: 30 ms to 1000 ms, OFF: 1 s to 1000 s
其他输入 无电压触点输入包括：风机停机；气包压力低于设定警戒线（需另安装压力变送器）；
输出信号 无电压触点输出包括：线圈出错报警；ISP 型号自带4～20mA 输出：实时dP 阻力数值输出
12 个输出点直流输出DC 线路板：
40 个输出点线路板：
12 个输出点交流输出AC 线路板：
产品订货编码：（例如：IS-DC12=IS时序控制仪，DC输出，无外壳）
注意：所有的电气安装必须由经过培训合格的电工执行，并按照以下操作指南接线与设定脉冲控制仪。
线路板说明
|
ISP12线路板 |
|
ISP40线路板 |
|
|
|
(1) 供电接线端：连接供电线（只有交流电AC），电线规格用14～26AWG (2) ON/OFF 开关：即脉冲控制仪的电源开关 (3) 保险丝：如需更换，用 T2.5A，250V (慢熔保险丝) (4) 输出端口共用的回路接线端：这个端口连接 12 个输出端口的回路接线。控制线规格用 12～22 AWG (5) 输出端口接线端：每个电磁线圈的火线各接入一个端口，控制线规格用 12～22 AWG (6) 无电压触点连接显示线圈出错报警：该输出表示脉冲阀线圈出现问 题，可以是线圈本身出故障，或接线不良。电线规格用 14～26 AWG (7) 4～20mA 输出端口：实时 dP 阻力数值输出接线，电线规格用 14～ 26 AWG（只有ISP 型号具备压差输出） (8) 气包压力低于设定警戒线无电压触点连接：连接该功能，需另安装 气包压力变送器，当气包压力低于设定警戒线，喷吹周期停顿。电线规格用 14～26 AWG |
(9) 风机停机无电压触点连接：这个触点的接线，可遥控停止脉冲喷吹。连接电线到风机控制输出端口，这样当风机停机时，脉冲控制仪同 时停止喷吹。电线规格用 14～26 AWG (10)输入按钮：这些按钮用于控制输入菜单及选择输入数值 (11)时序(Dem.)/压差(Cont.)控制选择键：只有 ISP 型控制仪具备该功能 (12)数字LED 灯：显示菜单及控制器的运行状况 (13)液晶面板接线插座（选购功能）：如需外接控制面板，可连接彩虹线到该插座，在面板输入各种控制数值，然后确定系统运行正常 (14)菜单LED 灯：显示在输入参数时所选的系统菜单 (15)电源LED 灯：灯亮时表示系统通电中 (16)压差阻力 dP 变送器接口：插入压差管到这两个端口（只有 ISP 型控制仪具备该功能，见接线图 #3 的详细说明） |
|||
|
IS 面板 |
|

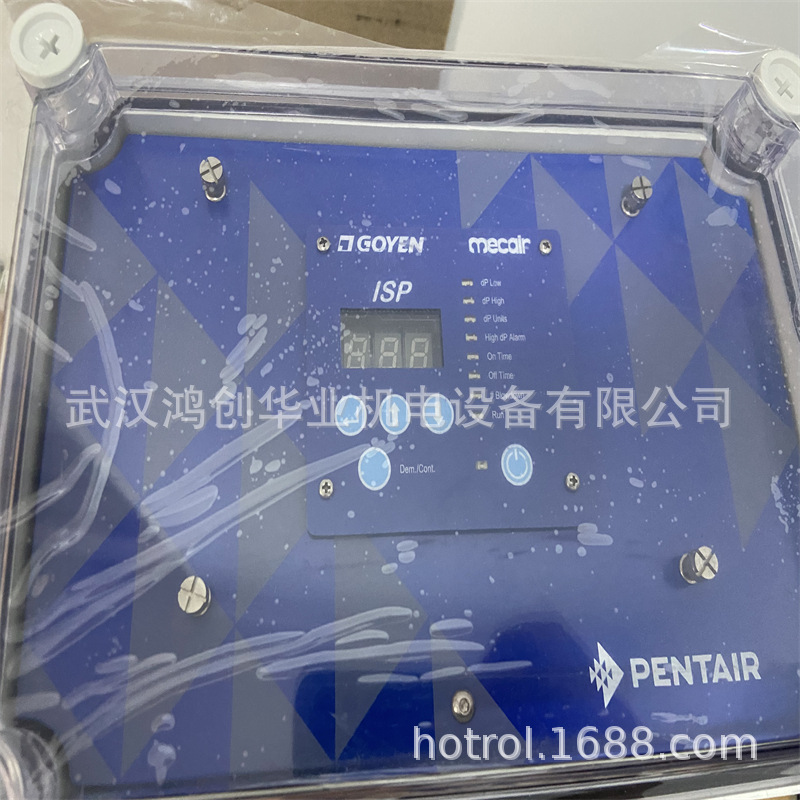

ISP 面板 |
|
|
|
注意：以上两种面板与控制仪塑料外壳盒子一起提供。只购买线路板的客户也可以选购以上面板包括连接线。型号分别是：ISD 和 ISDP |
||||
表板设置：
电源/重启按钮：用于开机/关机或者重启系统。这是系统 启动按钮。按下后，脉冲控制仪将重新学习已输入的参数。在主板的电源开关必须已经打开在ON 的位置，这个按钮才有效。
往上翻页菜单
往下翻页菜单
ENTER，按键确定输入数值
只有 ISP 型具备，用这个按钮选择压差(Dem.)喷吹或者时序(Cont.)喷吹模式
选择压差阻力的单位 dP Units *：
当“dP Unit”的LED亮时，按键 确认。LED同时闪烁，表示可输入参数。按键 和选择dP的单位kPa或者InWG。选择后， 按键 确认，“dPUnit”的LED灯长亮。按键向下翻页选菜单。
高阻力dP报警线HighdPAlarm*：（当系统dP高于本报警线，启动报警输出）
当“High dP Alarm”的LED亮时，按键 确认。LED同时闪烁，
输入脉冲喷吹参数：
按键 , 再按密码“上/下/上”： ，按键 确认。LED灯亮，显示 “dP Low”（低压差）。
按键 向下翻页选菜单，LED灯显示菜单功能。按键 向上翻页选菜单。按键 确认选择菜单输入参数。
输入压差阻力的下限 dP Low *：
按键 确认。LED灯亮，显示 “dP Low”（低压差）。LED同时闪烁，表示可输入参数。按键 和 选择压差阻力的下限，当系统按照压差阻力输出脉冲信号时，阻力低于本输入压差值，系统停止喷吹。
（阻力范围 0.00～03.8）。输入数值后，按键 确认，“dP Low”
的LED灯长亮。按键 向下翻页选菜单。
输入压差阻力的上限dPHigh*：
按键 确认。LED灯亮，显示 “dP High”（高压差）。LED同时闪烁，表示可输入参数。按键 和 选择压差阻力的上限，当系统按照压差阻力输出脉冲信号时，阻力高于本输入压差值，系统开始喷
吹。 （阻力范围 02.2～18.0）。输入数值后，按键 确认，“dP High”的LED灯长亮。按键向下翻页选菜单。
表示可输入参数。按键 和 输入数值（阻力范围 0.00～
18.0）。选择后，按键确认，“HighdP Alarm”的LED灯长亮。按键 向下翻页选菜单。
输入脉冲宽度 On Time：
当“On Time”的LED亮时，按键 确认。LED同时闪烁，表示可输入参数。按键和输入数值（时间范围30～990毫秒，每次按键跳跃10毫秒）。选择后，按键 确认。
注意：
1） 标准脉冲宽度范围一般是150～250毫秒
2） 同一个线圈的喷吹间隙至少必须是60秒
输入脉冲宽度OffTime：
当“Off Time”的LED亮时，按键 确认。LED同时闪烁，表示可输入参数。按键和输入数值（时间范围1～999秒）。选择后，按键 确认。
* 只有ISP 型具备压差控制功能
吹净功能BlowdownCycles：
（根据风机触点启动。输入吹净功能喷吹的周期数）
当“Blowdown Cycles”的LED亮时，按键 确认。LED同时闪烁，表示可输入参数。按键 和输入数值（周期数范围1～10）。选择后， 按键 确认。
注意：只有连接风机触点才能启动吹净功能
开始运行Run:当“Run”的LED亮时，按键确认。结束参数输入，所有输入参数将被保存。系统开始运行。
安装接线步骤：
- 根据需要，接入各个无电压触点，或 4～20mA 输出信号：
- 连接压差阻力Dp感应管（用尼龙管/橡胶管/金属管）：
花板下压差孔接入DIRTY端口；花板上压差孔接入CLEAN端口
固定线路板
4. 接线脉冲阀线圈到控制仪输出端口：
- 接入电源线（只有AC交流电）：
- 检查所有的接线是否牢固：
- 连接控制面板：
- 检查所有的接线是否牢固：
输出端口与线圈接线图：
