一、设备总述

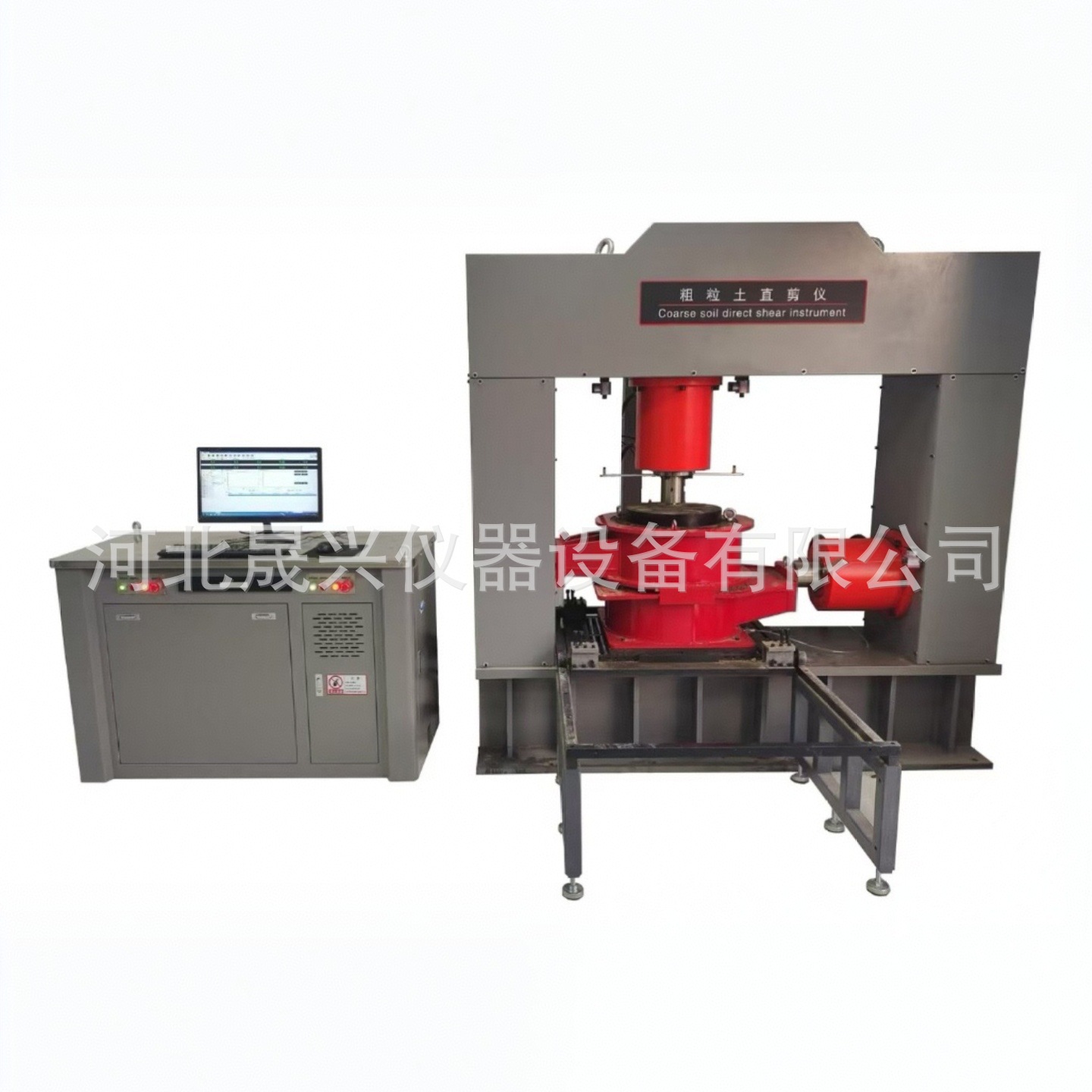

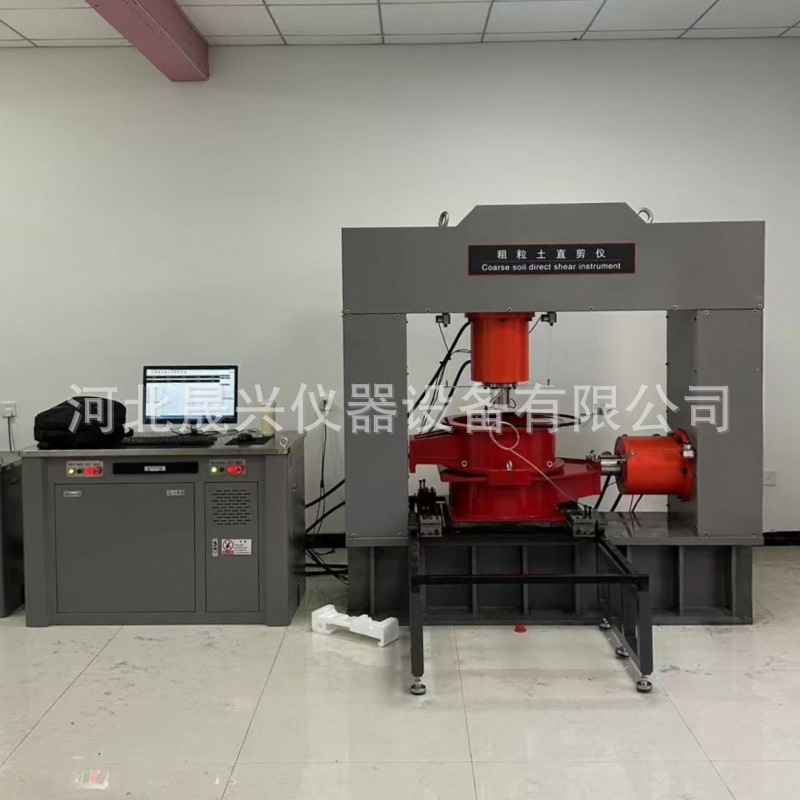

1.1 名称、型号 名称：粗粒土直剪仪

1.2 执行标准 GB/T 50123-2019《土工试验方法标准》

1.3 功能总述 主要用于对筑坝材料、河床覆盖层进行原状样的现 场试验研究，可以进行土体的固结试验，也可以进行土体的直剪流变试验。也可用于测量土 工织物材料之间、土工织物材料与土体之间的摩擦系数。 该机采用微机电液伺服闭环测量控制系统，可以实现等速应力、等速位移控制，在试验 过程中控制方式可以平稳切换。测量控制单元经多年应用和完善，技术成熟、运行可靠。试 验过程中载荷、位移、变形等数据自动采集，试验曲线由计算机实时显示并自动完成试验数 据的处理、存储，可按有关标准打印试验报表。

1.4 技术参数

直剪仪加载架：框架式

试样尺寸：Φ504.6×400mm（面积 2000cm 2）

最大垂直载荷：1000KN

最大水平推力：1000KN

载荷精度：0.5%

最大垂直行程：125mm

最大水平行程：125mm

垂直位移传感器：0-150mm

水平位移传感器：0-150mm

位移分辨率：0.01

垂直水平稳压误差：±0.5%FS .

油缸行程：Φ150mm

伺服泵控：（使用伺服电机控制油泵转速：节能静音）

水平剪切速度：1-10mm/min

饱和方式：水头饱和法/真空饱和法

使用电源：AC 220V 50HZ

整机功率：3KW

主机尺寸：2250×1550×1980mm

主机控制柜尺寸：860×570×1250mm

整机重量：约 3.5吨

二、仪器结构 由承载机架、剪切盒、垂直加载装置、水平剪切加载装置、液压系统、计算机控制及数 据采集系统六部分组成。

2.1 主机 主机部分垂直加压门框式反压架，卧式加压门推式反力架，液压双向油缸 2 只（垂直加 压和剪切加压）采用 45 号钢板焊接，既环保又耐用，满足刚性需求。 采用电动葫芦吊装，减轻试验人员在试验时装样的劳动强度，加压时采用球座式和轮辐 传感器相配套，垂直加压和剪切都采用同样的方式，保证出力点的准确和试验数据的一致性。

2.2 伺服液压系统 伺服液压系统包括伺服油源、油分配器及管路。 采用我公司伺服泵控工作时噪音低、能耗低，同时可以长期工作。 伺服油源最大流量 3.87L/min，最大压力 32Mpa，电机功率 3kW，油箱容积约 900L，液 压系统采用吸油过滤（粗滤）和双级精密过滤，保证液压油清洁度和电液伺服阀工作性能。

2.3 电液伺服控制系统 采用微机电液伺服闭环控制方式，试验力、位移等参数均通过计算机进行设定，试验数 据由计算机和采集单元进行采集。试件竖向变形测量采用 2 只拉伸编码器，水平向变形（剪 切变形）测量采用 2 只拉伸编码器。计算机可绘制力—变形、力—时间、变形—时间三种曲 线，可按有关标准要求进行试验数据处理。

三、安装、初次转运及保养

3.1 安装 试验机安装场地除满足正常工作条件外，四周应留出足够的作业空间。安装时将主机按 地基图要求放在地基上，地脚螺栓孔内灌水泥，养后后找主机水平及垂直，前后左右均应在 0.2/1000 以内，不水平时调整垫铁来调整，然后再将地脚螺母紧固。 液压源及液压分配器按现场具体空间情况放置在适当位置即可。

3.2 接管 接管前，首先将油管用汽油清洗干净，防止杂质留在管内，以保证油路中的清洁，联结 油管时应检查○型圈和组合密封垫，拧紧螺母，接头处不允许有渗漏油现象。

3.3 选用液压油 在液压传动中，应采用优质的中等粘度矿物油，油内不含水、酸及其它混合物，在普通 温度下应不分解，不变稠。在灌入油箱之前，油液必须经过过滤。用油不当会使伺服阀及油 路发生堵塞，也可能造成机器工作中发生振动，这些都会影响试验机的正常运转。本机采用 电液伺服控制，使用伺服阀，对油的要求更严，推荐使用 46#优质液压油。

3.4 润滑及保养 试验机各部位应时常擦拭干净，对未喷漆表面擦拭干净后用纱布沾少量机油再擦一遍， 以防生锈。雨季时更应注意擦拭。试验机不用时应使用透气性良好的苫布防护。

一、设备总述

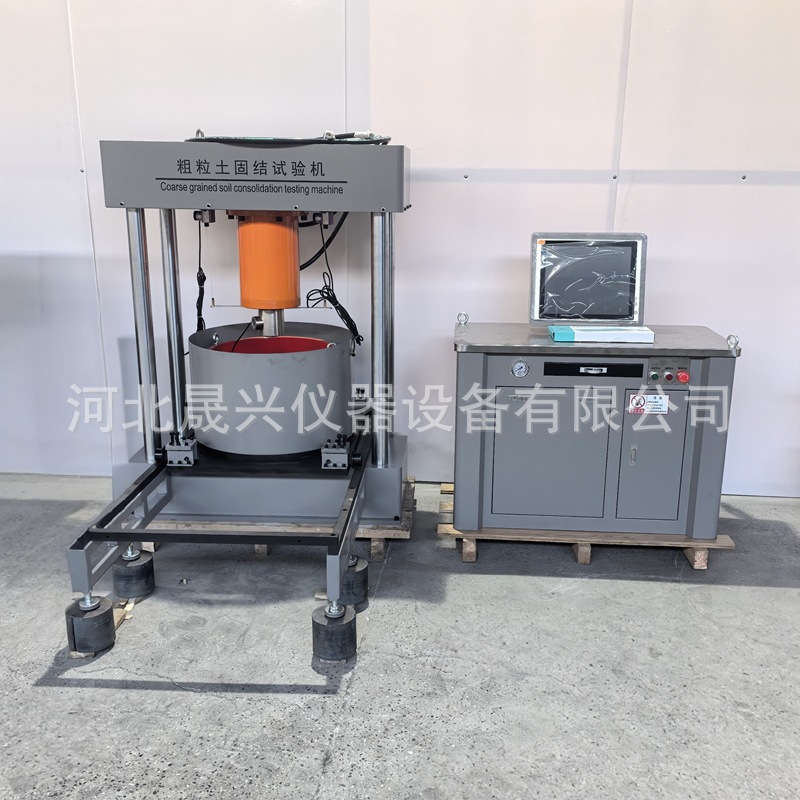

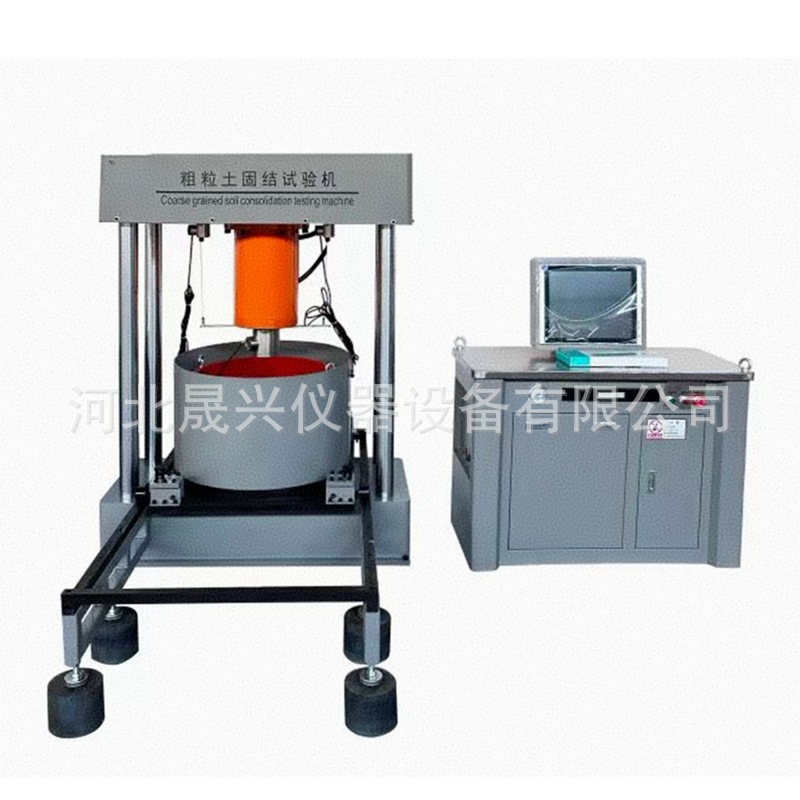

1.1 名称：粗粒土固结仪

1.2 执行标准 GB/T 50123-2019《土工试验方法标准》

1.3 功能总述 用于测定道粗颗粒土变形和压力（或孔隙比和压 力）的关系、变形与时间的关系，以便计算土的压缩系数、压缩指数、体积压缩系数、压缩 模量、固结系数及先期固结压力，适用于最大粒径为 60mm 的粗颗粒土。

1.4 技术参数

试件尺寸(mm):φ504.6×300(标配)φ300(选配)φ600(选配)

试件容器面积:2000cm 2(标配φ504.6mm)

轴向压力:1000KN，精度:0.1KN

轴向行程:250mm

油缸直径:φ250mm

稳压精度:±0.5%FS

最大应力:3.5MPa

位移量程(mm):0～150(2 支位移传感器)分辨率:0.01

辅助提升装置:最大提升质量:500kg

伺服泵控：（使用伺服电机控制油泵转速：节能静音）

电源电压:AC 220V 50Hz

总功率:1.5KW

主机尺寸：870×1450×1400mm

主控制柜尺寸：860×570×1250mm

总质量：约 2吨

一、设备总述

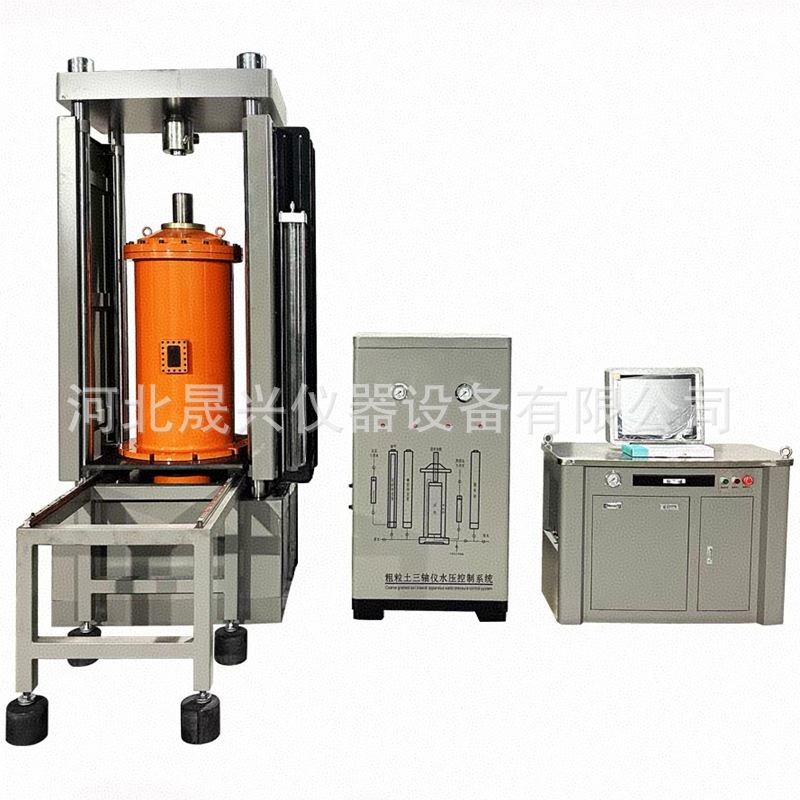

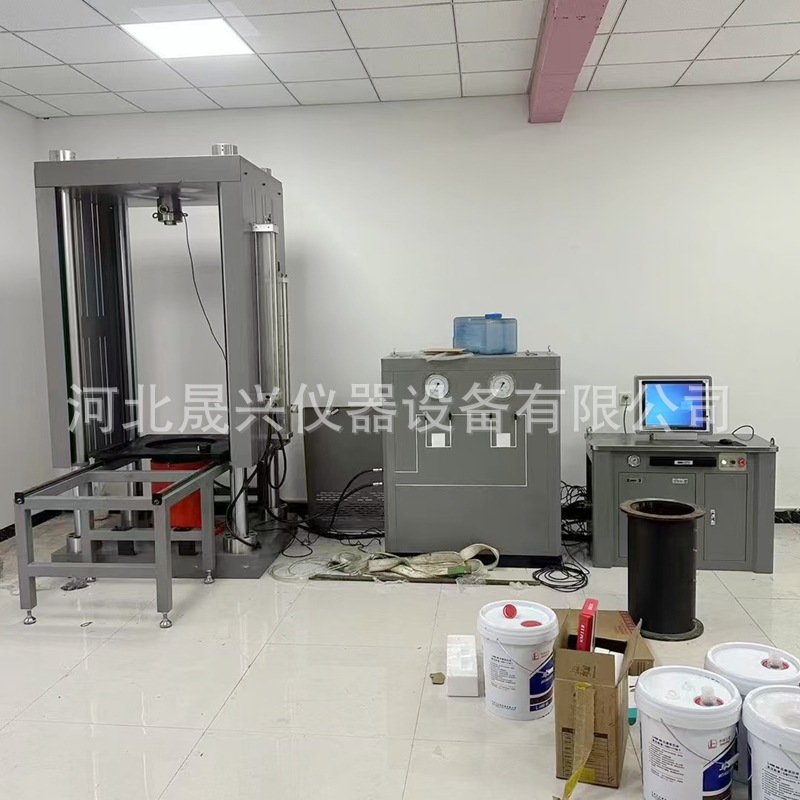

1.1 名称：粗粒土三轴仪

1.2 执行标准：GB/T 50123-2019《土工试验方法标准》

1.3 技术参数

试验尺寸：Φ300×600mm

载荷架形式：四立柱

最大轴向荷载：1000KN（选配 1500KN）

最大轴向行程：250mm

轴向变形速率：0.2～30mm/min

轴向油缸直径：Φ250mm

周围压力：3.0MPa（水稳定施加）

孔隙压力：-0.1MPa～3.0MPa

反压力：0～3MPa

稳压误差：±1%FS

位移传感器量程：0～150mm（分辨率：0.01mm）

压力传感器量程：0～1000KN（分辨率：0.1KN）

体变管容积：2000ml（体变分辨率：10ml）

伺服泵控：（使用伺服电机控制油泵转速：节能静音）

液压系统使用油液：冬季 N32 号，夏季用 N56 号抗磨液压油

使用电源：AC 220V 50HZ （总功率：≤2KW）

主机尺寸：880×1560×2120mm

主机控制柜尺寸：860×570×1250mm

围压反压控制柜尺寸：750×700×1850mm

主机总重量：约 2.5T
