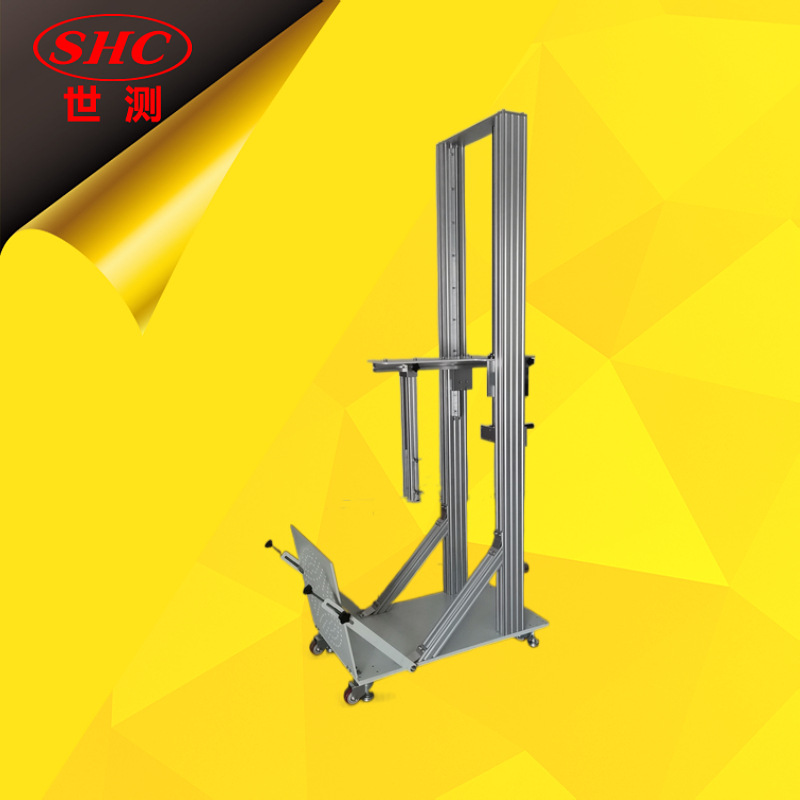

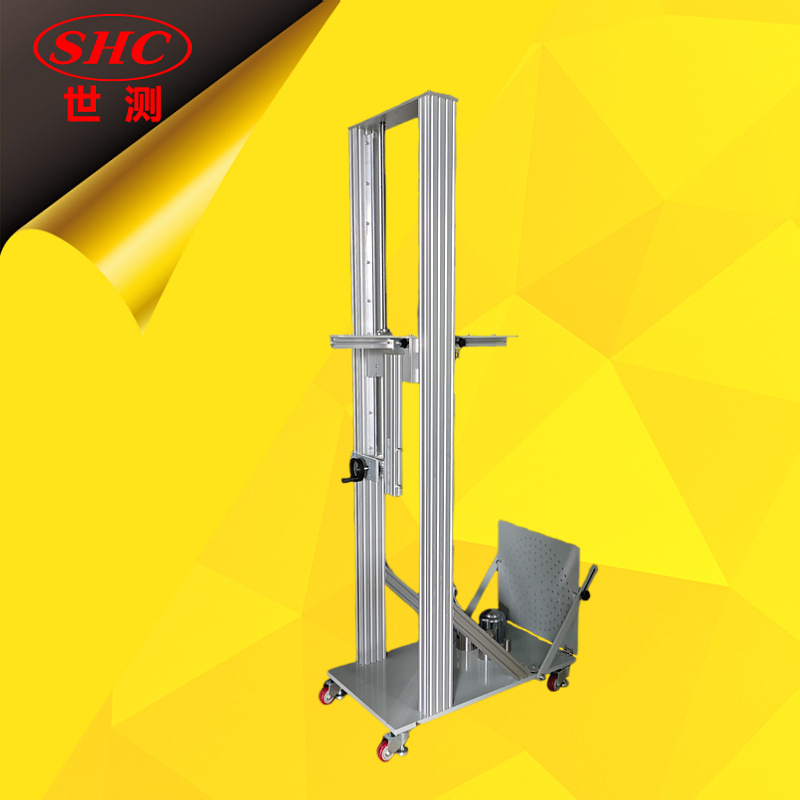

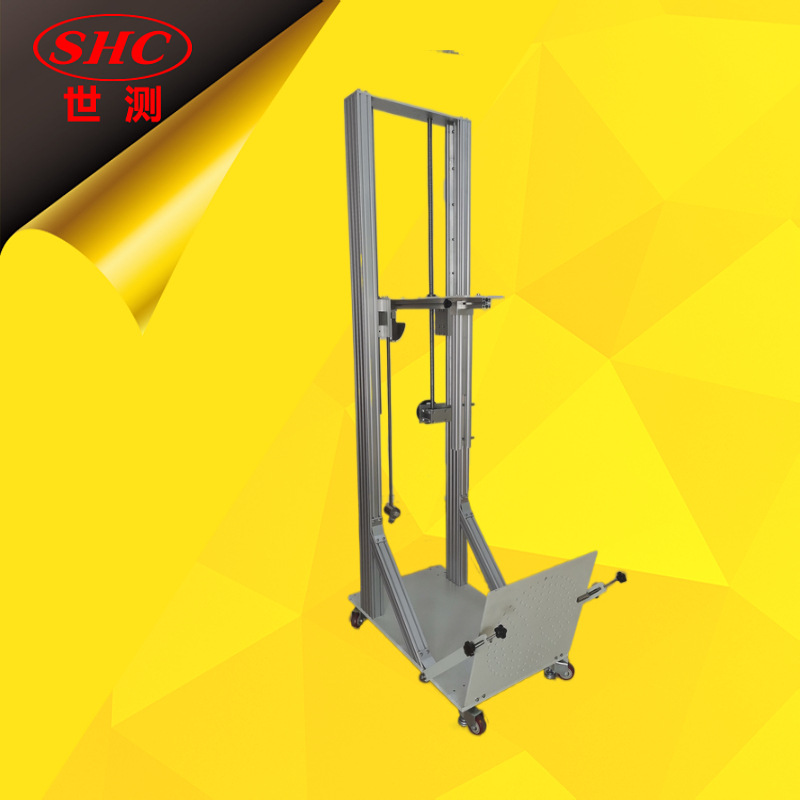

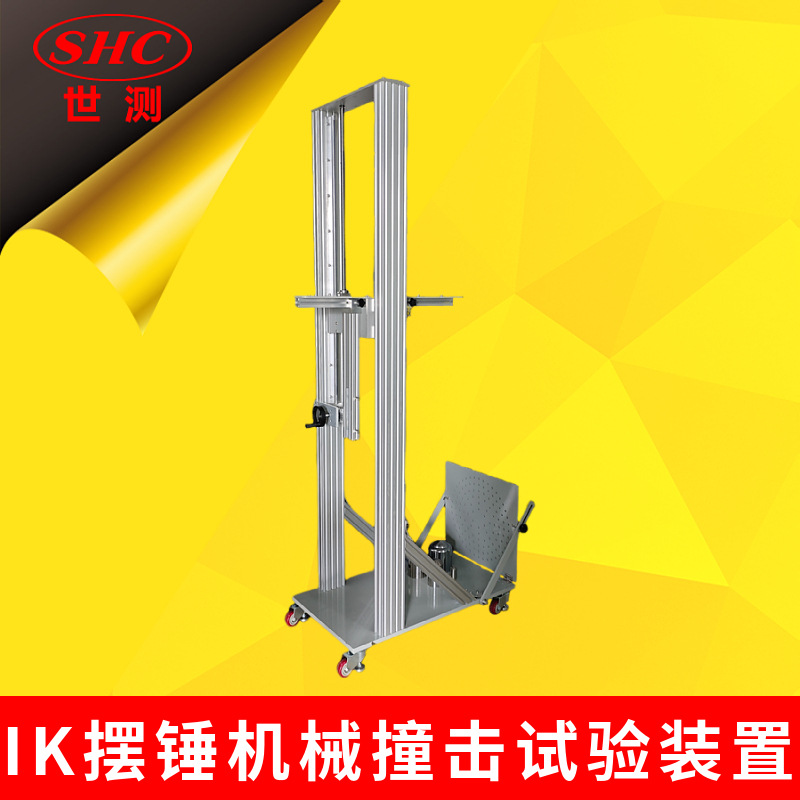

Маятник IK механический ударный испытательный прибор и корпус измерительной коробки устойчивые к углу
Всего продаж:
99 шт.
Минимальное количество для заказа:
1 шт.
Маятник IK механический ударный испытательный прибор и корпус измерительной коробки устойчивые к углу
от 122 500.00 ₽ за 1 шт.
-21%
122 500.00 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
122 500.00 ₽
Описание
1
产品概述：将计量表箱外壳固定在刚性支撑体上
1、参照GB/T20641-2014中9.6的方法，选择防撞等级IK09,对外壳各结构部位，施加相应冲击载荷。对最大尺寸不超过1m的正常使用的每个外露面冲击三次;对最大尺寸超过 1m 的正常使用的每个外露面冲击五次，最少能承受的撞击能量为10J。
试验后，计量表箱IP代码相应数字和介电强度不变;门及铰链无破裂、损坏，且能正常开闭;电气间隙无变化。
2、参照 GB/T7251.5-2017中8.2.101.5的方法，将质量为5kg的钢制角状物提升到0.2m的高度时再使其落下，撞击计量表箱的每个面，能量为10J;试验后，由撞击导致的裂纹直径不超过 15mm，如果撞击物的尖端部穿透了计量表箱的表面，则所形成的孔径应不能插入4mm规。
符合标准：
GB/T20641-2014第9.6章节， GB/T7251.5-2017第8.2.101.5章节的方法，2423.55-2006-T 《电工电子产品环境试验 第2部分试验方法试验EW锤击试验》、GB/T 20138-2006《电器设备外壳对外界机械碰撞的防护等级(IK代码)》、GB7251.5-2008《低压成套开关设备和控制设备 第5部分：对公用电网动力配电成套设备的特殊要求》、IEC 60068-2-63\IEC 60068-2-75及IEC60439-5和IEC61439-7-2018Figure706。
规格参数:
|
参数/型号 |
SC-GCJ14 |
SC-GCJ14F |
|
摆杆 |
长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量 |
|
|
冲击点 |
上下可调，行程200-1200mm,可定制高度 |
|
|
冲击元件 |

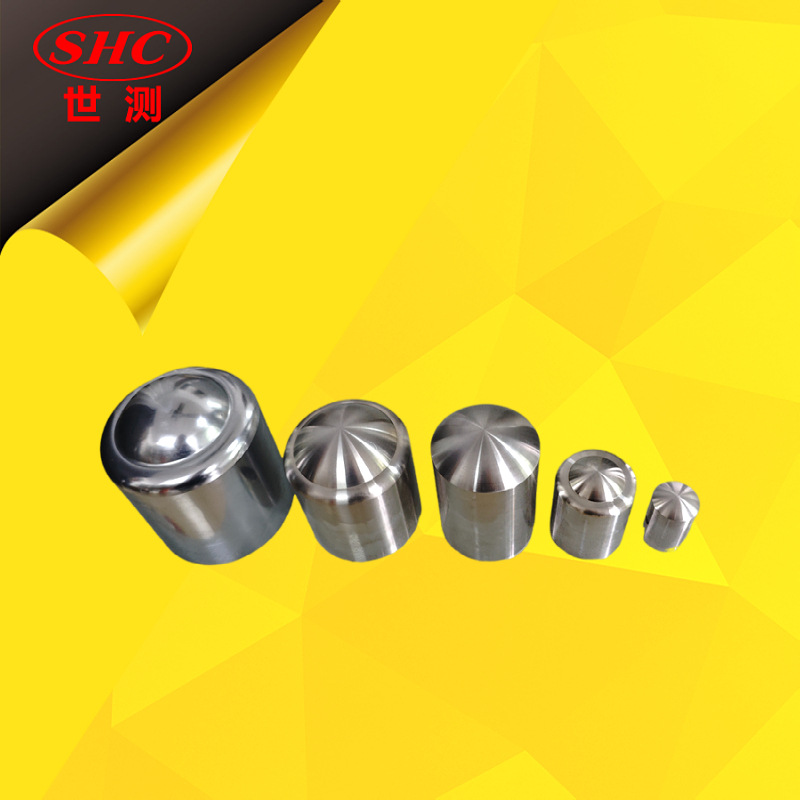

2,5,10,20，50J冲击锤头 |
5kg角状物冲击锤头 |
|
跌落高度 |
刻度显示 |
|
|
释放方式 |
机械式 |
|
|
外形尺寸 |
1300*500*2300 |
|
冲击能量、等效质量与跌落高度对照见下表
|
能量/J |
2 |
5 |
10 |
20 |
50 |
|
等效质量/kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
400 |
300 |
200 |
400 |
500 |
|
IK代码 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
产品用途：
适用于变电柜等金属薄片、非金属电能计量柜、变电站电缆配电盘及电缆分线箱的外壳机械冲击强度试验
试样范围：电能计量柜、变电站电缆配电盘及电缆分线箱及类似设备外壳
结构及功能：设备采用小车结构，可整体左右前后移动，上下冲击点高度可调，冲击角度0-90°可调。本装置为2J以上高能量摆锤冲击装置。
Характеристики
Происхождение:
Гуанчжоу
Импорт или нет:
Нет
Бренд:
Мировой тест (SHC)
Модель:
SC-GCJ14
Тип:
Маятниковая ударная испытательная машина
Ударная энергия:
2J,5J,10J,20J，50J
Скорость удара:
1
Обработка на заказ:
Нет
Спецификация:
SC-GCJ14
