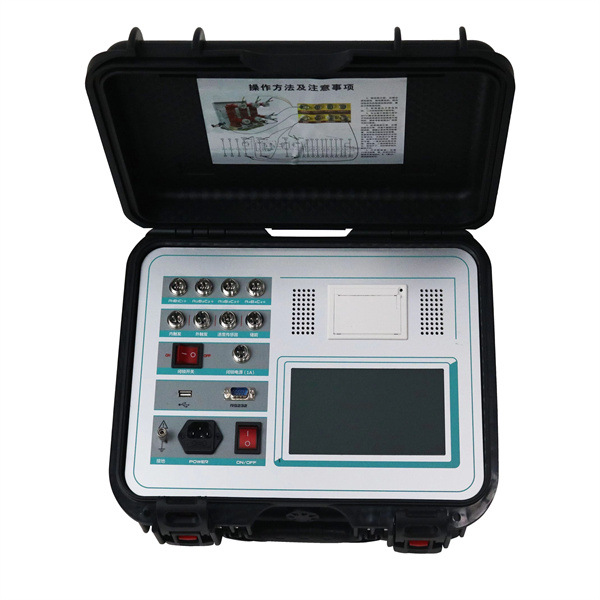

GKC-IV Тестер характеристик высоковольтного переключателя Трансформаторный переключатель под нагрузкой Комплексный тестер механических динамических характеристик

Арт. 830224386919

GKC-IV Тестер характеристик высоковольтного переключателя Трансформаторный переключатель под нагрузкой Комплексный тестер механических динамических характеристик

Ссылка на оригинал

Спецификация:

GKC-IV

Вес:

83.60 кг

Всего продаж:

30 шт.

Минимальное количество для заказа:

1 шт.

Ссылка на оригинал

Доставим до Москвы: 24.12 - 03.1

от 139 700.00 ₽ за 1 шт.

139 700.00 ₽

Стоимость доставки в Россию: 71898.09 ₽

Оптом

от 1 шт.

139 700.00 ₽

от 3 шт.

138 112.50 ₽

Описание

一、GKC-IV高压开关测试仪产品技术参数

1.1、使用环境

输入电源 220V±10% 50Hz±10% 大气压力 86～106kPa

温度 -20～45℃ 湿度 ≤80%RH

1.2、安全性能

绝缘电阻＞2.0MΩ

介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、GKC-F高压开关测试仪基本参数

◆时间：量程 0-64000.0ms 分辨率0.1ms 误差≤ 0.1％rdg±0.1

◆速度：量程 0-20.00m/s 分辨率 0.01m/s 误差≤1％rdg±0.01

◆行程：量程 0-1000mm

量程

分辨率

误差

真空断路器

50.0mm

0.1mm

≤1％rdg±0.1

SF6断路器

300.0mm

油断路器

800.0mm

◆线圈电流：量程 20.00A 分辨率 0.01A

◆线圈电阻：量程 27.0KΩ 分辨率 0.1Ω

◆输出电源：DC0～270V数字可调／20A 分辨率 1V 误差≤1％rdg

◆尺寸重量：340mm(L)×240mm(W)×210mm(H) 10kg

二、性能特点

2.1、性能

● 时间: 12个断口的固有分、合闸时间，同相同期、相间同期。

● 重合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。

● 弹跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸幅值。

● 速度: 刚分、刚合速度，最大速度，时间－行程特性曲线。

● 行程: 总行程，开距，超程，过冲行程，幅值。

● 电流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

2.2、特点

◆ 仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。

◆触发方式：内触发、外触发（合闸2根，分闸2根）、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。

◆ 储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。内置快速微型打印机，打印所有数据及图谱。

三、术语定义

● 分(合)闸时间 : 分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)的时间。

● 同相同期: 同相之中，分(合)闸时间最大与最小之差。

● 相间同期: 三相之中，分(合)闸时间最大与最小之差。

● 平均速度: 分(合)闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。

● 最大速度: 分(合)闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。

● 刚分(合)速度: 根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分(合)速度

○ 合前分后10ms： IEC标准、部分油开关和部分SF6开关；

○ 合分前后各5ms：部分油开关；

○ LW8-35型： LW8-35型SF6开关；

○ 10%到断口：西安开关厂生产的部分SF6开关；

○ ABB-HPL245B1： ABB公司的220kVSF6开关；

○ LW6型： LW6型SF6开关；

○ 同平均速度：沈阳开关厂生产的部分SF6开关；

○ LW33-126 LW33-126 型SF6开关；

○ 合前分后10mm：部分35KV真空开关；

○ 合前分后6mm：部分10KV真空开关。

如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。

Характеристики

Импортировать ли:

нет

Номер заказа:

01933186

номер товара:

01933185

бренд:

Шанхай Сухуо

источник питания:

AC220V ±10% 50Hz±1Hz;

Спецификация:

GKC-IV

Основная зона продаж:

Юго-Восточная Азия

Существуют лицензируемые частные бренды.:

нет

Заниматься ли исключительно поставками товаров для трансграничного экспорта:

нет

Модель:

GKC-IV
