Промышленный счетчик VDI/VDE 2630 использует размер и формирование ошибок и т. д.

Описание

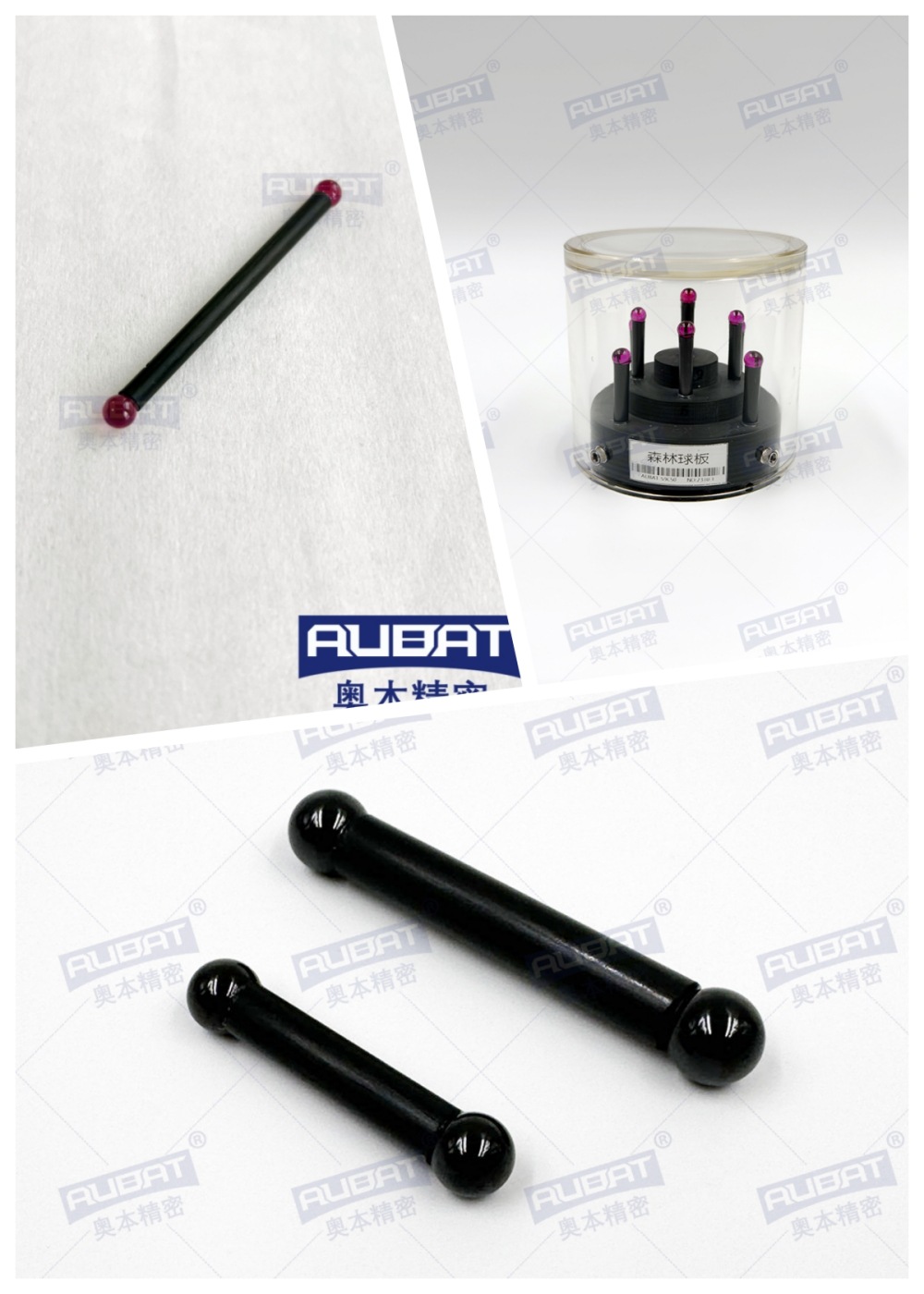

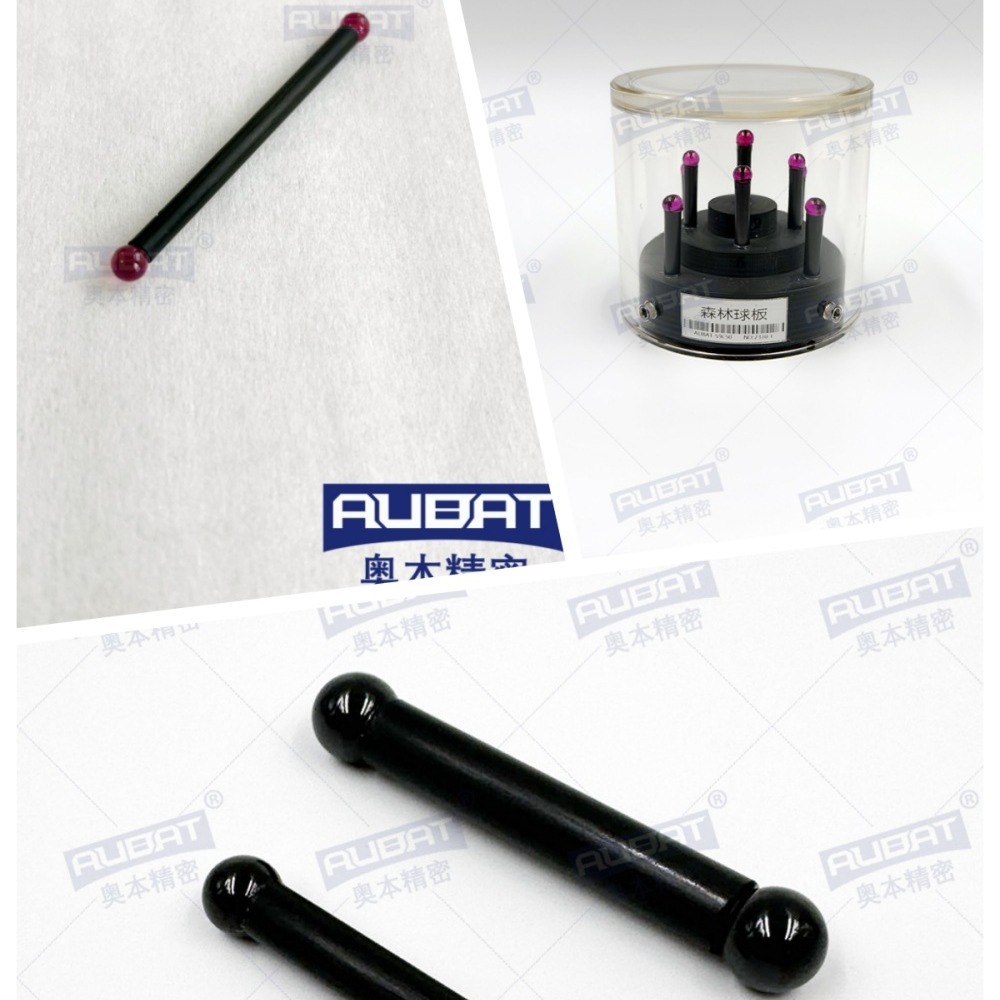

红宝石森林球(VDI/VDE 2630)尺寸测量中的计算机断层扫描

名称：红宝石森林球

货号：AUBAT-VDE26

参数：

VDI 2630规格 SD=(3.8+L/100 mm)μm

其他位置规格 SD=(5.5+L/50 mm)μm

品牌：AUBAT

厂家：奥本精密工业有限公司

VDI/VDE下适用于CT的标准有两个系列：

·VDI/VDE 2617三坐标测量机的精度和VDI/VDE 2630尺寸测量中的计算机断层扫描。

·VDI/VDE 2617第13部分和VDI/VDE 2630第1.3部分互有交集，为具有CT传感器的三坐标测量机在应用DIN EN ISO 10360标准时提供了指导。VDI/VDE 2630第1.3部分提供了以下三条指导：

基本原理：特性（探测误差、长度测量误差、尺寸和形状误差）和限值定义；

验收测试：如何确定CT系统是否满足特性的限值；

监测：特性长期合规情況

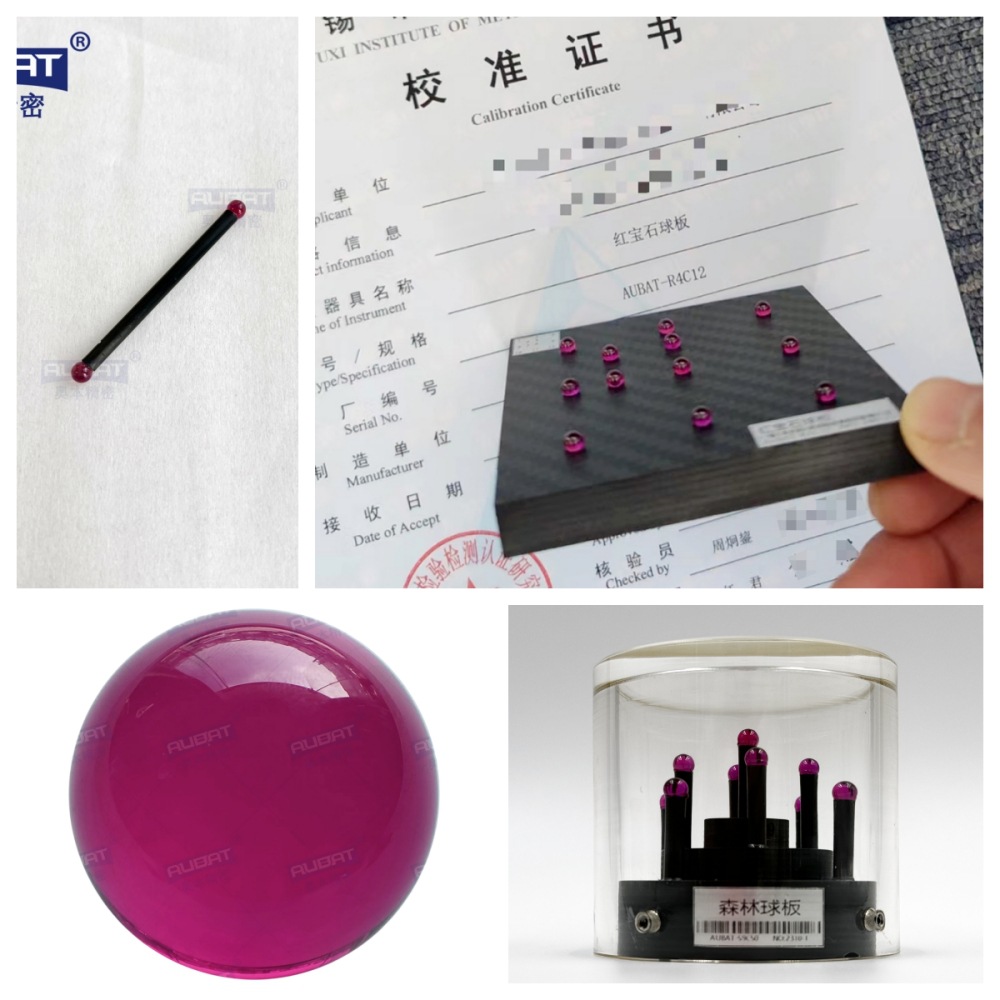

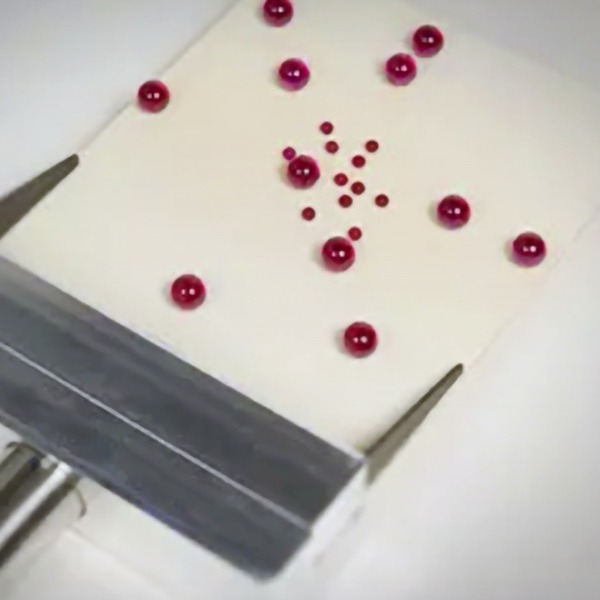

推荐使用由“适当材料”制成的球体——普遍使用红宝石森林球，因为高品质的红宝石球适合商用且具有热稳定性。球体本身能够帮助判断探测误差的形式和尺寸。由于球体中心相对稳定，因此通过在扫描空间中放置几个球体即可实现对球体距离的精确测量，对表面测定的影响也将降至最低。通过几颗红宝石球即可测量不同的距离。该测试样品易于校准，且可追溯至美国国家标准与技术研究院 (NIST)。

在中国标准分类中，三维扫描仪测试涉及到、口腔科器械、设备与材料、激光器件、水电工程、人类工效学、建筑玻璃、测绘综合、机械设备安装工程、数学、石油地质勘探、基础标准与通用方法、毛纺织综合、温度与压力仪表、普通诊察器械。

CT计算机断层提升测量应用能力

1.计量型 CT (Metrology CT) 的突破，以往以为只用在失效分析(FA)，如今也能在全尺寸检测中发挥应用 。

2.计量型工业CT 使用红宝石森林球作为标准器，适用于产品的整个开发流程，从单一镜片到整个镜片模块组装，最终到成品分析，都能够透过CT快速进行质量的掌控。

3. 3D非接触式量测是近年的发展趋势，特别在自由造型曲面上，也能有完整的应用。

4. 混合材料也能进行检测，自动区分不同材料区域，一次搞定模块的检查作业。

5.无损检测，保留对象整体状态，减少报废品的浪费，保留的对象仍可做为后续分析的依据。

6.穿透试检测能够快速确认内部问题，确保问题解析方向正确。

7.批量扫描，大幅提升扫描检测效率，适合应用在抽样检测或全检测车间。

应用场景：

工业射线照相和CT

创新技术和组件

计算机射线照相/数字射线照相(CR/DR)

近线和在线 CT与 2D X射线解决方案

使用CT进行工业3D精密测量

X 射线胶片系统

X射线管和发生器

航空航天行业无损检测

汽车行业无损检测

电池无损检测

能源行业无损检测

适用于制造业的无损检测

适用于医疗行业的无损检测

石油和天然气行业无损检测

研发领域无损检测

运输行业无损检测
