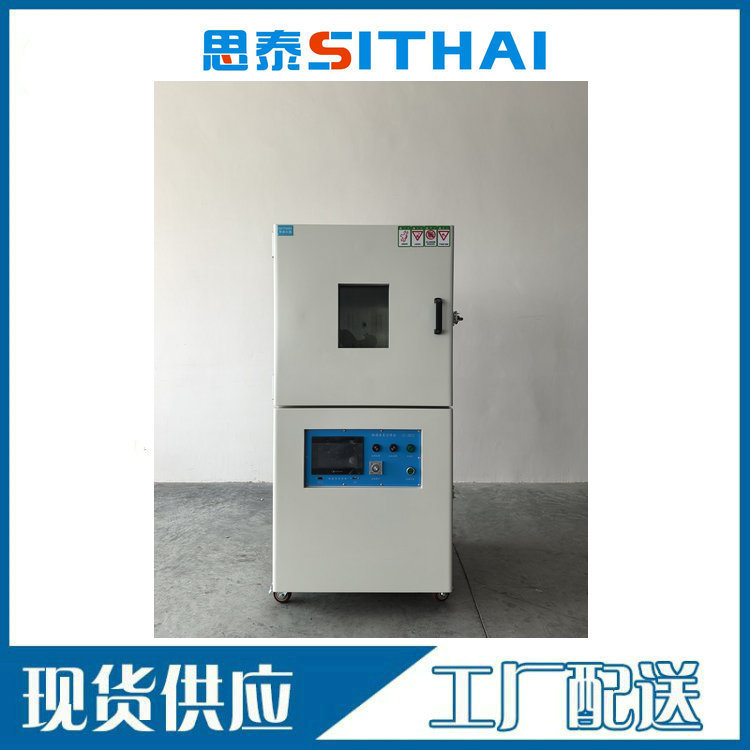

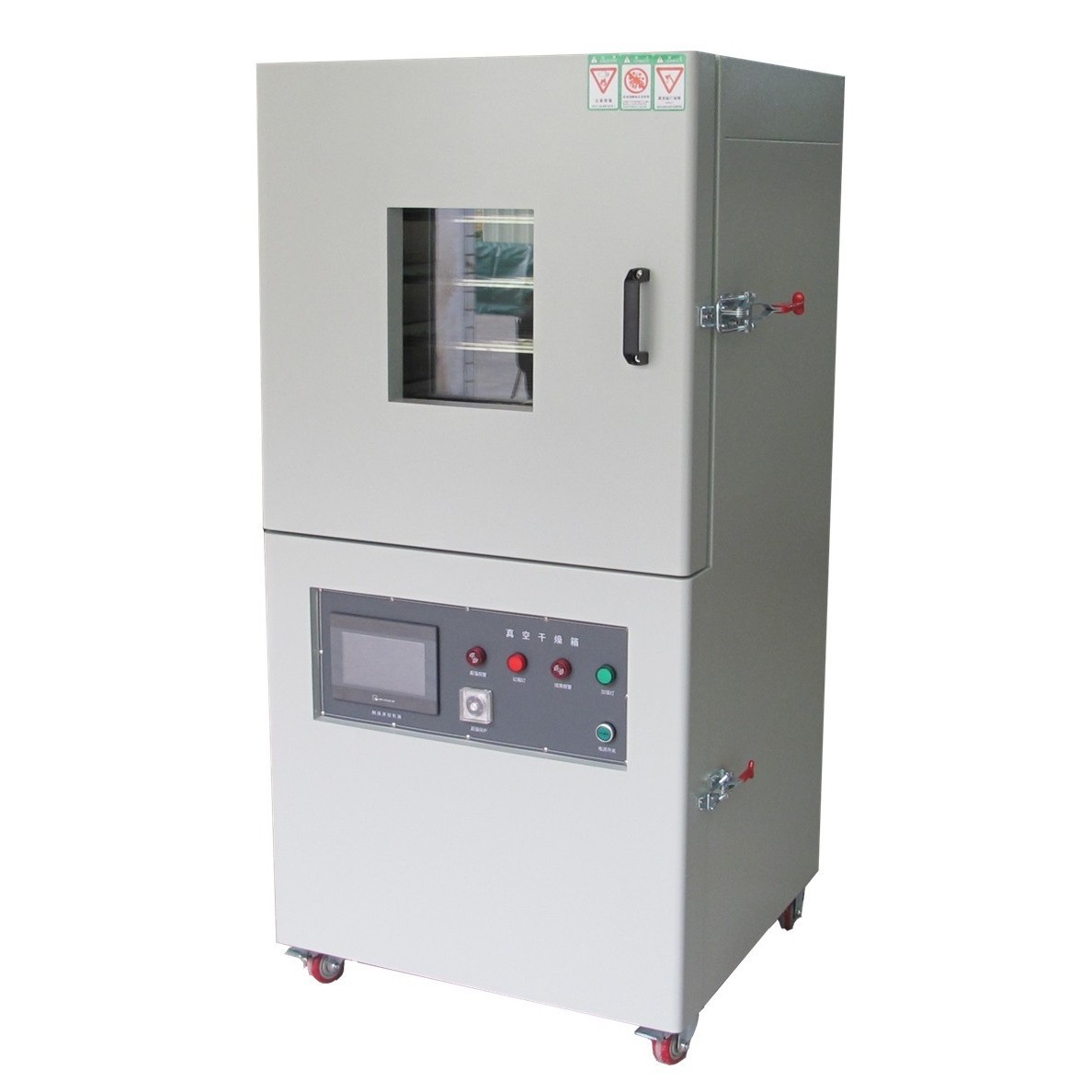

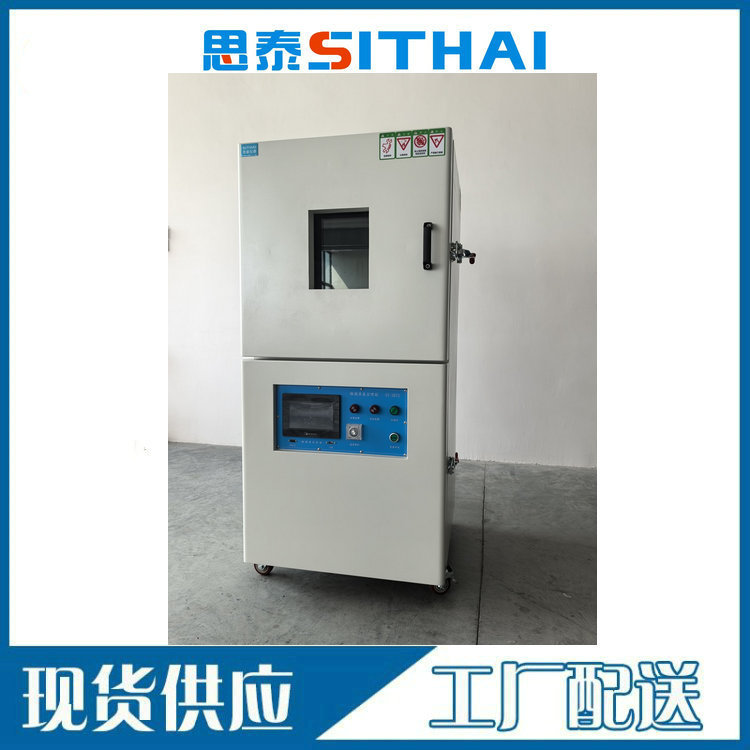

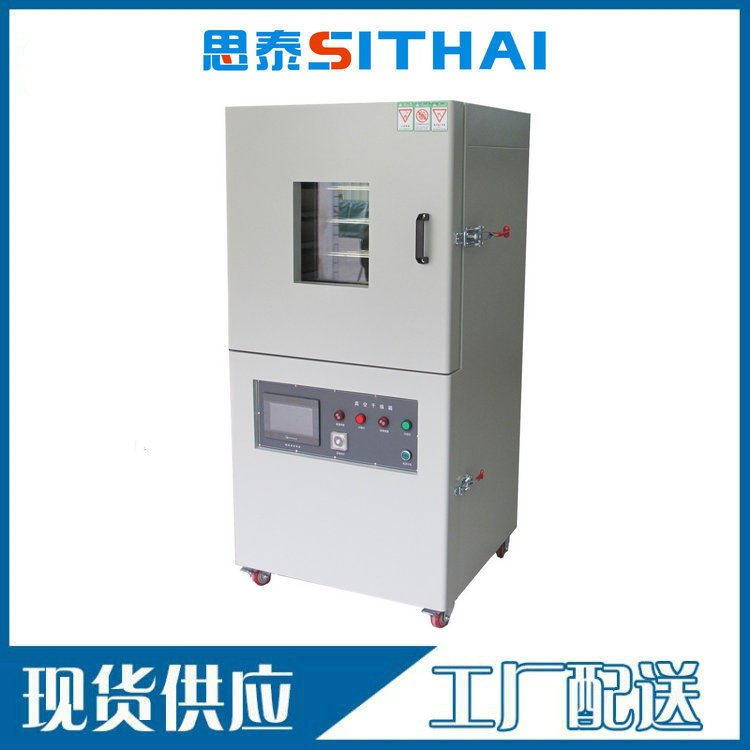

ST-ZK64 сенсорный экран вакуумная печь высокотемпературная вакуумная испытательная камера высотная испытательная коробка низкого давления

Описание

ST-ZK64触摸屏真空烤箱  高温真空试验箱 高空低气压测试箱

该系列设备是各种产品，在真空状态下进行烘烤、老化实验中常用设备之一，适用于电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在温度环境下、检验其各性能项指针及质量管理之用.

1、内尺寸：宽400×深400×高400mm；

2、外尺寸约：宽700×深730×高1550mm，以实物为准；

3、机器结构：为一体式，真空泵内置于机台下部；

4、隔层：内分二层，底起50mm第一层以上平分，配网板二块，可活动抽出；

5、面板安装：控制面板安装于机台下方；

6、开门方式：单门由右至左开启；

7、可视窗：门上带可视窗，规格W200*H350mm；

8、内材质为：304#不锈钢工业板，厚3.0mm，内箱加强处理，抽真空不变形；

9、外材质为：Q235冷轧钢板，厚1.2mm,粉体烤漆处理；(皱纹灰白色)

10、保温材质为：耐高温岩棉，保温效果好；

11、安装带刹车活动脚轮，可任意推动；

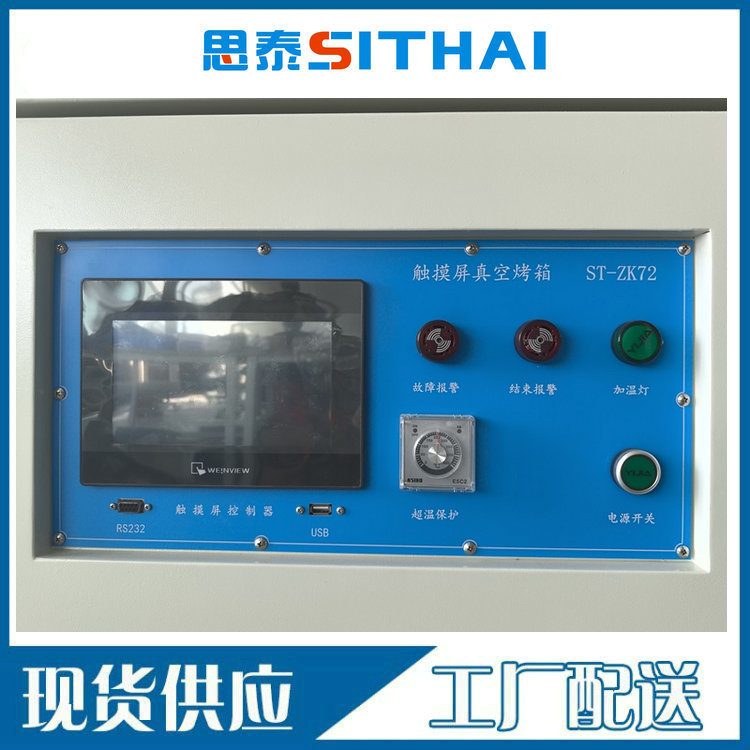

1，温度控制器为（威硕）7寸触摸屏+PLC控制，定值或程序运行控制温度可选择使用，可自动演算，PV/SV同时显示，点触设定.

2、定时功能：内置定时功能，温到计时，时间到停止加热，同时报警提示；

3、数据端口：USB端口下载历史数据，数据模式为Excel文档模式，电脑连接端口RS232接口；

4、曲线：触摸屏表上可查看运行时的温度曲线；

5、温度传感器：PT100高温型；

6、控制输出信号：为3-32V；

7、电流控制器为：PID+SSR固态继电器；

8、加热方式：采用三面加热的热辐射的方式；（内箱外壁左、右、底三面）

9、发热材料为：不锈钢高温加热管；

10、温度范围：常温+25-200℃温度可调；

11、温升条件：常温-200℃温度约40分钟；

12、控制精度：±0.5℃；

13、显示精度：0.1℃；

14、温度均匀度：无；（因真空状态下无风循环）

15、温度偏差：±5.0℃.(空箱测试)

1、机台门口采用高密度性的硅胶条进行密封；

2、采用触摸屏表来显示箱内的真空度；

3、真空感应：扩散硅压力变送器；

4、真空控制方式为：自动控制式，启动抽真空达设定真空度时自动停止，低于下限时自动启动，以此循环工作，来保持箱内真空度恒压；

5、泄压方式：烘烤、试验或是中途取放产品时，手动启动电磁阀泄压；

6、机台真空度范围：0.0KPa至-100.0KPa，地区不同显示真空度不同；

7、真空保压泄漏率：抽真空到-100.0KPa真空度后，停机保持24小时，漏气率≤10KPa；

8、抽真空气体条件：在抽真空前确定箱内温度低于80度以内，防止空气温度过高容易损坏真空泵；

9、真空管道：不锈钢管、钢丝管等；

10、真空控制阀：止回阀、管道排气阀、泄压阀等；

11、真空泵配置：采用好凯德RH0020直连式真空泵，电机功率220V/750W.

1、电压 220V/50Hz 单相

2、电流 20A

3、总功率4.5KW

1、超温保护系统：温度失控时，超过超温保护设定温度时，自动停止加热供电，从而保护产品及机器的安全。

2、电路保护系统：接地保护、快速保险、过载保护等.
