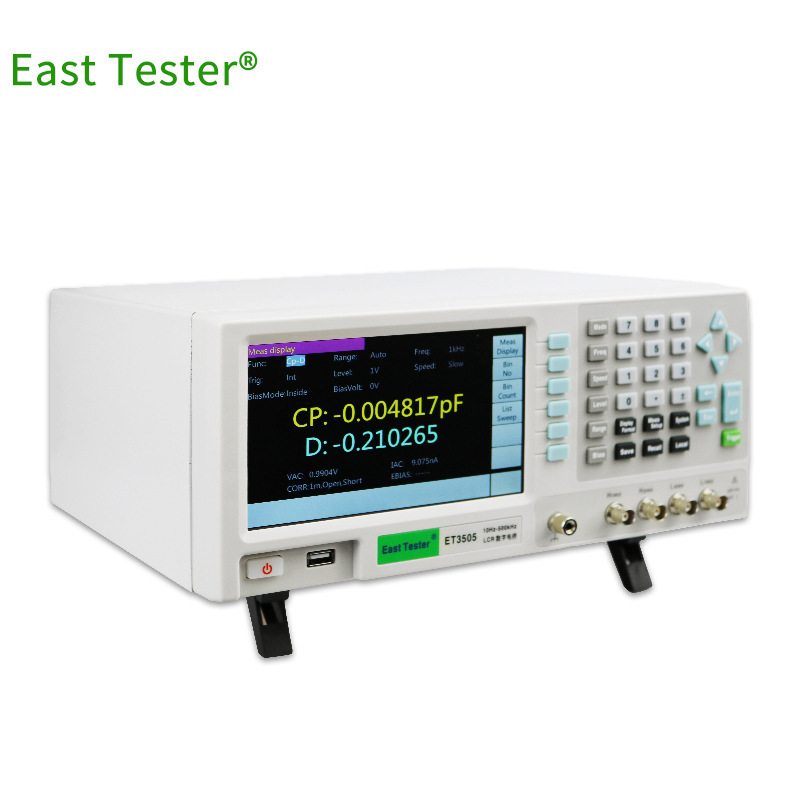

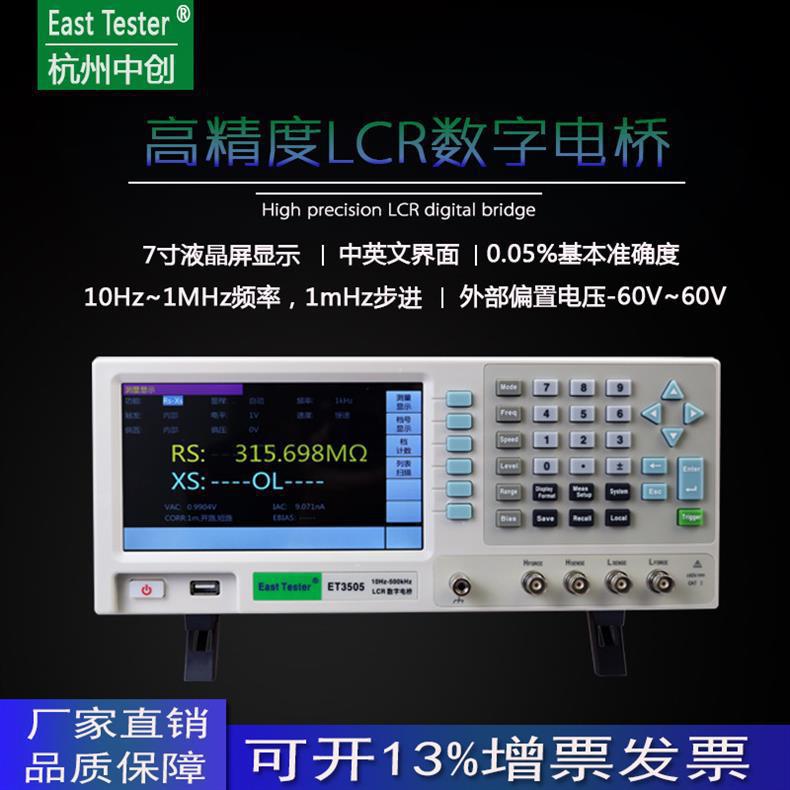

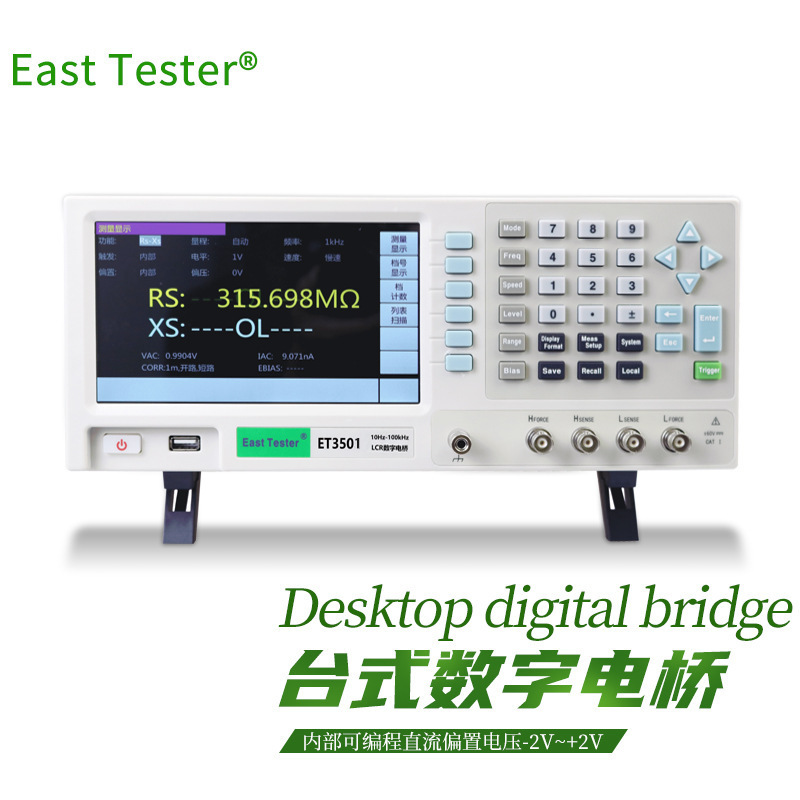

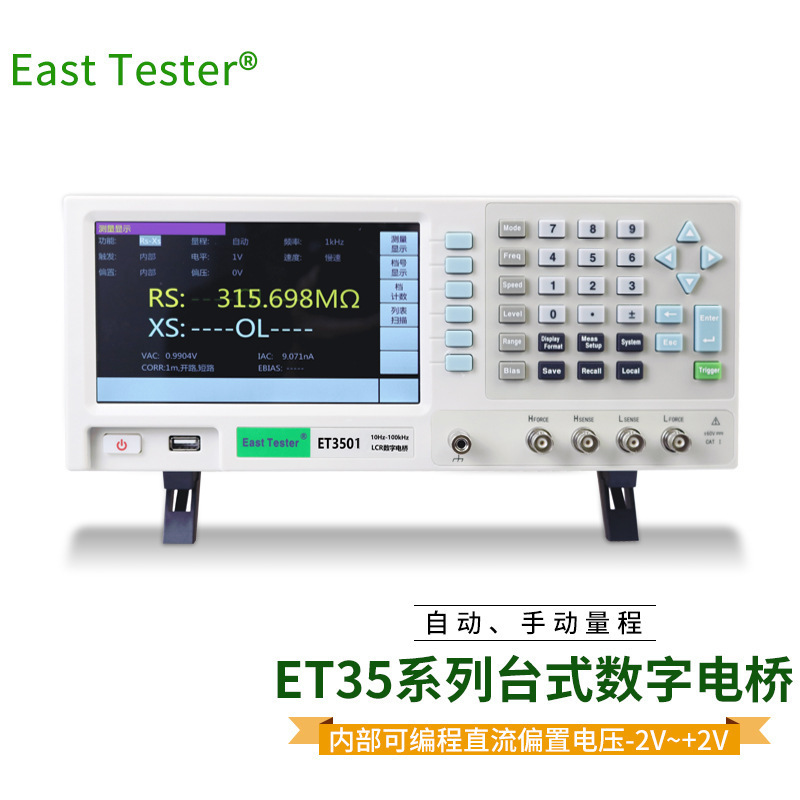

Ханчжоу Zhongchuo ET35 серии 10 Hz-1 МГц высокая точность LCR цифровой мост 1 мГц шаг 0.05%

Описание

型号 说明

ET3501 100kHZ 频率范围，0.05%基本精度，6 位半显示
ET3502 200kHZ 频率范围，0.05%基本精度，6 位半显示
ET3503 300kHZ 频率范围，0.05%基本精度，6 位半显示
ET3505 500kHZ 频率范围，0.05%基本精度，6 位半显示
ET3510  1MHZ   频率范围，0.05%基本精度，6 位半显示

产品特点
 0.05%基本准确度
 最高达 200 次/秒的测量速度
 10Hz-1MHz 频率测量范围，连续可调，1mHz 步进
 测试信号电平 10mV-2V 可调，1mV 步进
 内部可编程直流偏置电压-2V~+2V
 支持外部施加直流偏置电压-60V~+60V
 支持外接电流源
 电压或电流的自动电平调整
 V、I 等测试信号监视功能
 10 点列表扫描测试功能
 10 档分选及计数功能
 100 组自定频率点校准数据
 自动、手动量程
 7 寸液晶显示，中、英文界面
 USB、LAN、RS232、GPIB、HANDLER 接口

测量对象
 无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的
阻抗参数评估和性能分析。
 半导体元件：变容二极管的 C-VDC 特性；晶体管或集成电路的寄生参数分析
 其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估
 介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估磁性材料：铁氧体、非晶体和其
它磁性材料的导磁率和损耗角评估
 半导体材料：半导体材料的介电常数、导电率和 C-V 特性
 液晶材料：液晶单元的介电常数、弹性常数等 C-V 特性

应用领域
 电子 电容器、基片、PCB、天线、铁氧体、减震器、SAR 体模材料
 航空航天/国防 隐形术、RAM ( 雷达波吸收材料)、雷达天线罩
 工业材料 陶瓷和复合材料 汽车零部件、涂层
 聚合物和塑料 纤维、薄膜、绝缘材料
 水凝胶 一次性尿片、软性隐形眼镜
 液晶 显示器
 其它包含此类材料的产品 轮胎、涂料、粘合剂等
 食品和农业 食品保鲜( 变质) 研究、微波食品开发、包装、含水率测量
 林业和矿业 木材/纸制品含水率测量、含油量分析
 制药和医疗 药物研究和生产、生物植入体、人体组织定征、生物量、发酵

主要技术指标
型号                       ET3510      ET3505       ET3503          ET3502          ET3501
测试信号频率范围 10Hz-1MHz 10Hz-500kHz 10Hz-300kHz 10Hz-200kHz 10Hz-100kHz
频率分辨率、准确度 分辨率 1mHz，准确度 0.01%
测试参数 Cp-D，Cp-Q，Cp-G，Cp-Rp，Cs-D，Cs-Q，Cs-Rs，
Lp-D，Lp-Q，Lp-G，Lp-Rp，Ls-D，Ls-Q，Ls-Rs，
Rs-Xs，|Z|-θr，|Z|-θd，|Y|-θr，|Y|-θd，G-B
测量显示速度(≥100Hz） 快速 50 次/秒（20ms ），中速 10 次/秒（100ms ），慢速 1.25 次/秒（800ms ）
自定义测量速度(≥1kHz) 0.5 次/秒~200 次/秒之间可自行设定
LCR 参数显示范围
Cp、Cs：0.001000pF~99.9999F
Lp、Ls：0.001000nH~99.9999kH
Rp、Rs、|Z|、Xs：0.001000mΩ~999.999MΩ
G、B、|Y|：0.001000μS~999.999kS
θr：±0.000001rad~3.14159rad
θd：±0.000001deg~179.9999deg
D：±0.000001~9.99999
Q：±0.001~99999.9
测试信号电压范围 0～2Vrms
电压分辨率、准确度 分辨率 1mV，准确度 5%+5mV
测试信号电流范围 100μArms～20mArms
电流分辨率、准确度 分辨率 10μA，准确度 5%+50μA

DC 偏置电压源
内部：-2V～+2V 电压偏置，-20mA～+20mA 电流偏置
外部：-60V～+60V 电压偏置
信号源内阻 30 欧姆、100 欧姆可选
基本准确度 0.05%
显示分辨率 6 位半
比较器 8 组合格档，1 组不合格档，1 组附属档
触发方式 内部，手动，外部，总线
数学运算 Delta（绝对值），Delta%（百分比），直读
校准功能 自校准，开路，短路，负载，100 组自定频率点
列表扫描 10 点列表扫描测试
存储装置 内部/USB 存储器

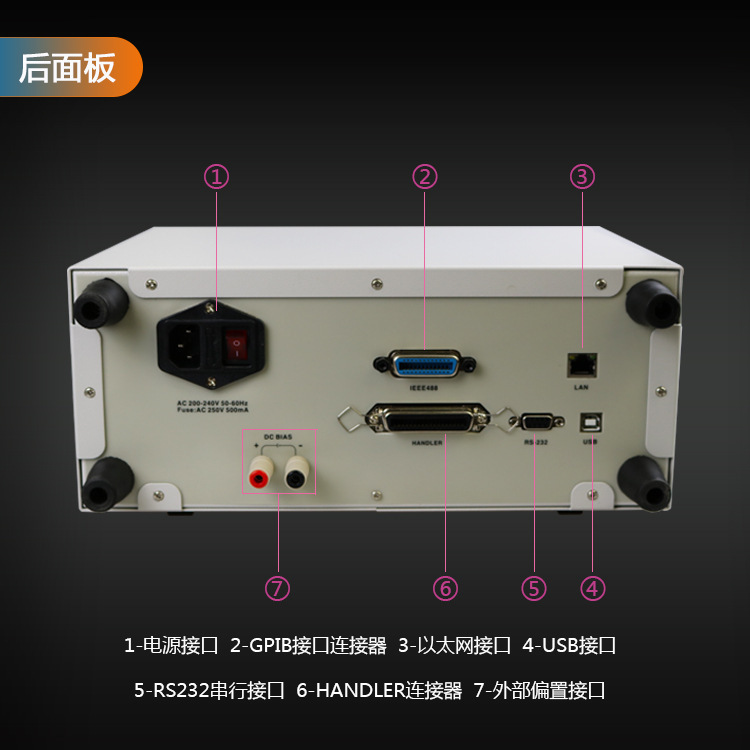

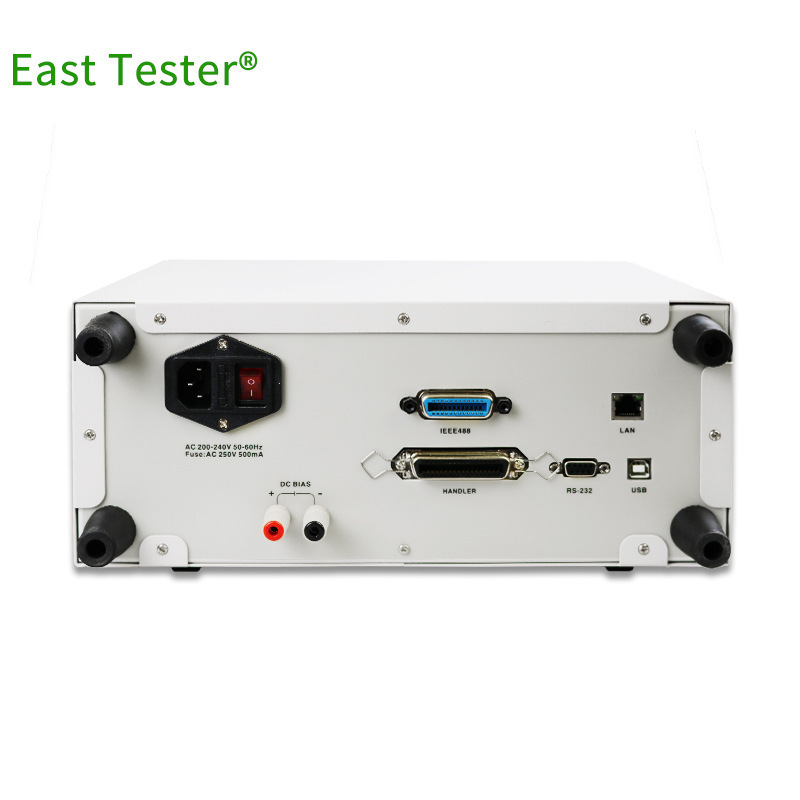

接口 GPIB、LAN、RS232、USB Host、USB Device、Handler

一般技术规格
 电源电压：220V.AC/50Hz ±10%,，或 110V.AC（选配）；
 功耗：<20W

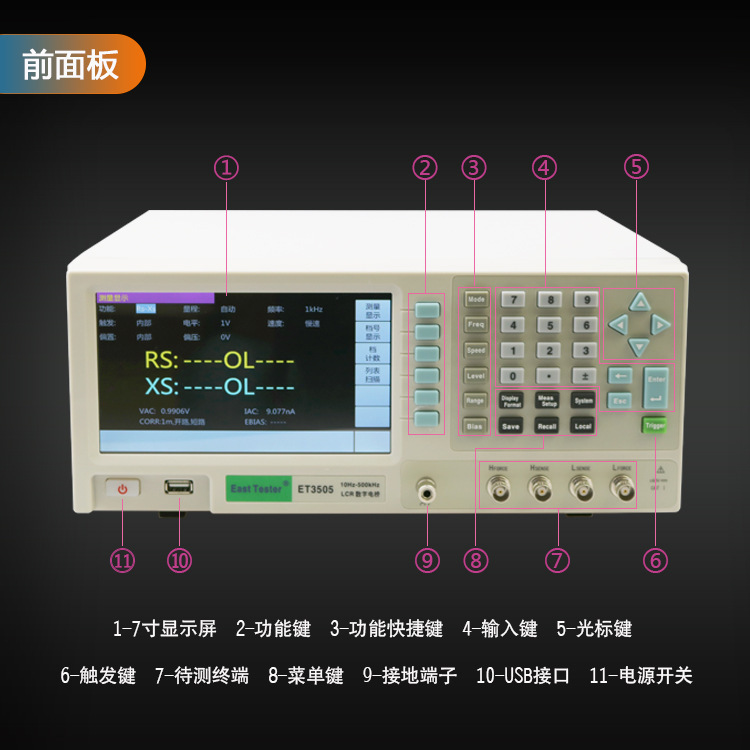

 显示：7 寸 TFT 液晶屏，分辨率 800*480
 接口：LAN、RS232、GPIB、USB Host、USB Device、HANDLER 接口
 使用环境：0℃～40℃

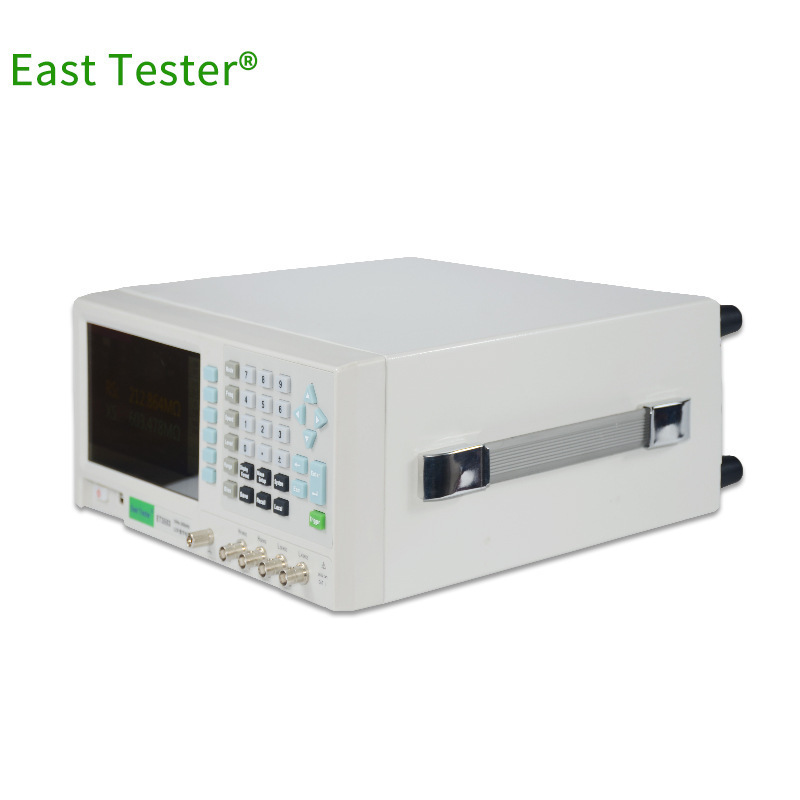

 尺寸：330mm*285mm*136mm（宽*深*高）
 重量：3.6kg
标配附件：
 三芯电源线（30A51）
 四端对开尔文测试电缆（35A51）
 引线型开尔文测试夹具（35A52）(仅 ET3510、3505、3503 三款为标配)
 镀金短路板（35A53）
