GTW-7-32-485 радиометра MEDTHERM в США A

Описание

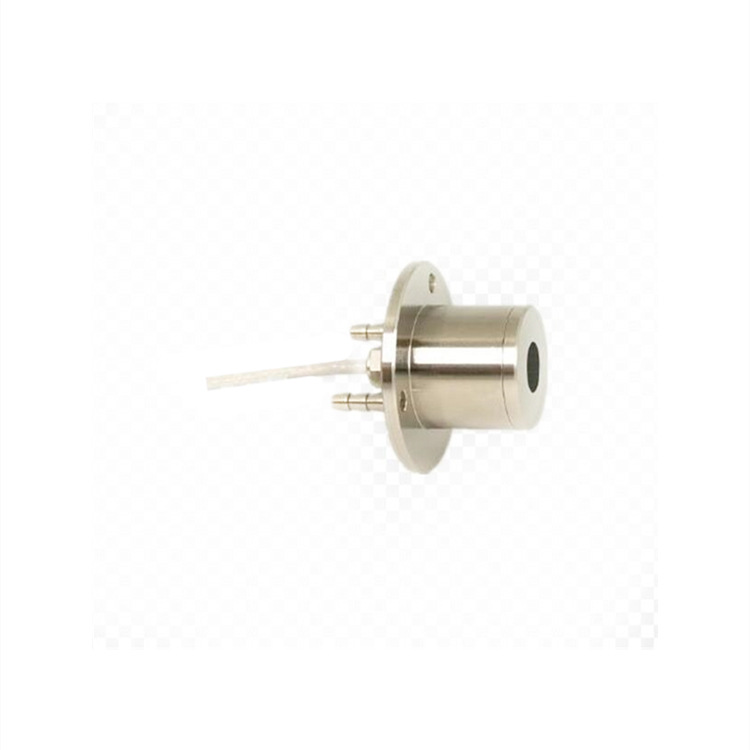

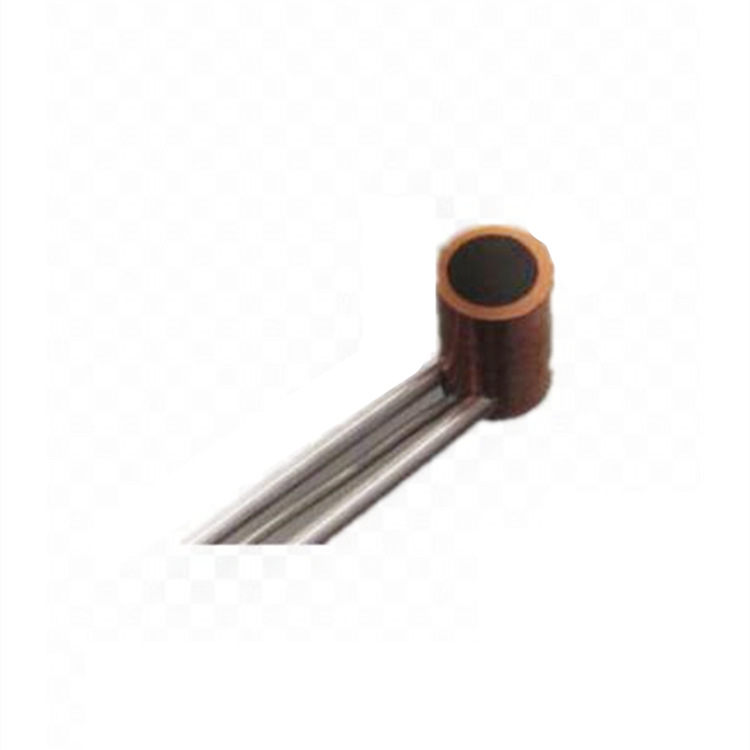

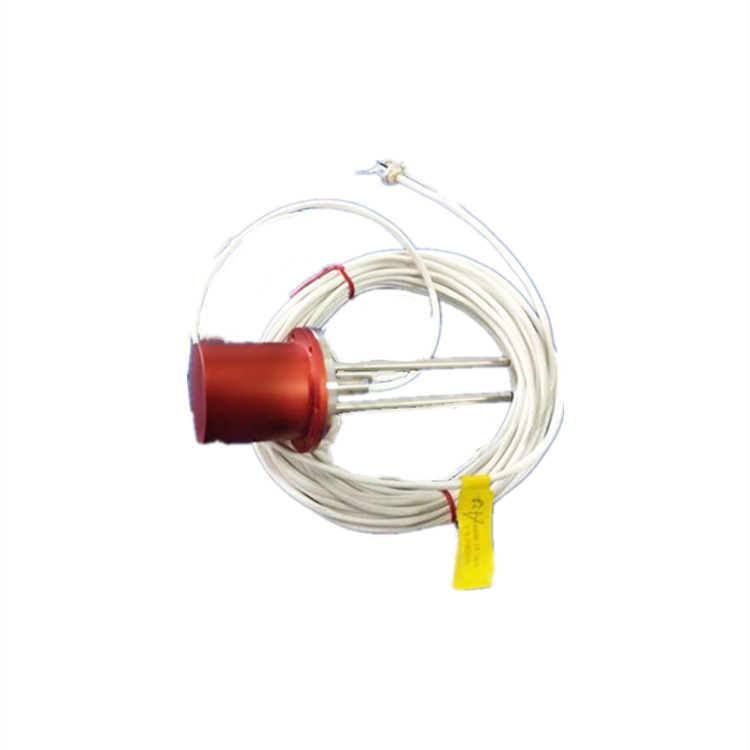

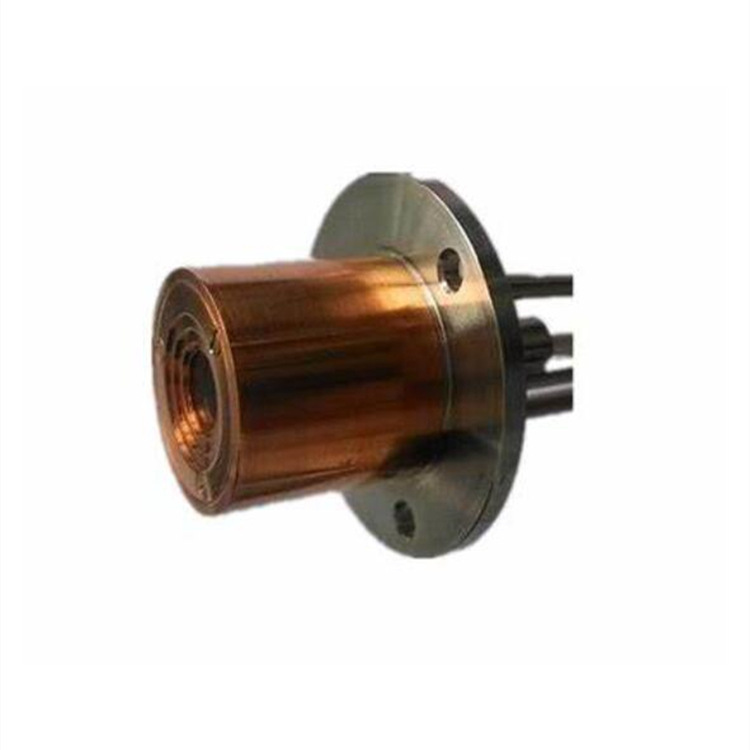

产品名称： MEDTHERM-辐射热流计-GTW-7-32-485 A

产品型号： GTW-7-32-485 A

产品介绍： 塞式热电堆式热流计的输出与热流成正比，它广泛地应用于地面和飞行航空实验、风洞试验、可燃性实验热流标准、火灾试验、火箭发动机实验、传热研究、材料开发和窖炉开发。GTW-7-32-485 A热流传感器用于测量总热流，采用塞式热堆传感器，可产生与传感单元净吸热成正比的毫伏输出。传感器涂有光学黑色涂层。由于采用差动热点堆传感器，不需热电参比节点。此热流计为水冷型，配两支1/8英寸直径冷水管。当无水冷时，很高容许传感器体温度为204℃.每一传感器均经过出场校对，校准可长期保持稳定性，但很好每6个月或12个月重新校准（取决于使用频率和工况）。

性能特点：

是锥形量热仪测试的重要部件

满足标准GB/T16172-2007/ISO5660-1：2002；NBSIR 82-2604，82-2611，ASTM E 1354等

量程为80kW/m²大可以测量到120 kW/m²辐射接收靶为直径12.5mm的圆形

表面覆有无光泽黑色涂层

发射系数为0.96

接收靶为水冷式。

可选功能与配件：

可与热流计主机H-201配合，直接读取热流值。

技术参数：

产地：美国

输出信号：线性输出，标称10-20 毫伏@全量程(经校准)。

Max容许传感器体温度：204 ℃

工作温度：16 ℃ - 54 ℃

过量程能力：150% 量程(水冷)。

Max非线性：±2% 全量程。

重复性：± 0.5%

校准：每个传感器都根据ANSINCSLZ540-1、ISO10012-1ML-STD-45662A和ISO/IEC 17025进行辐射热流比对校准。校准可通过温度标准体和电气标准体追溯至美国标准与技术研究院(NIST)。对同类二级标准热流传感器进行辐射比对。二级标准体定期以黑体模拟器为标准源、以ECR为标准检测器进行校准。

校准扩展不确定度：±3%，包含因子k-2(对于约95%的置信水平)。

传感器涂层吸收率：0.94(半球)或0.96(乘直入射)@0.6-15.0pm

导线：1/16英寸直径不锈钢护套氧化镁绝缘高温导线(长度10英寸)+24AWG铁氟龙绝镀银双较铜线柔性电缆(长度36英寸)

极性：白正黑负

冷却水要求：流量6mL/s-12mL/s，无冷凝或沸腾。压力275 kPa--620kPa(40 psi-90psi)温度16℃--54℃，在潮湿环境中建议水温43℃-49℃。一般可采用自来水，过滤水或去离子水。

响应时间：250ms(对入射热流阶跃变化的63.2%响应)

传感器类型：塞式(Schmidt-Boelter)热电堆

标称输出电阻：<100Ω

产品应用：

地面和飞行航空实验、风洞试验、可燃性实验热流标准、火灾试验、火箭发动机实验、传热研究、材料开发和窖炉开发

测量总热流
