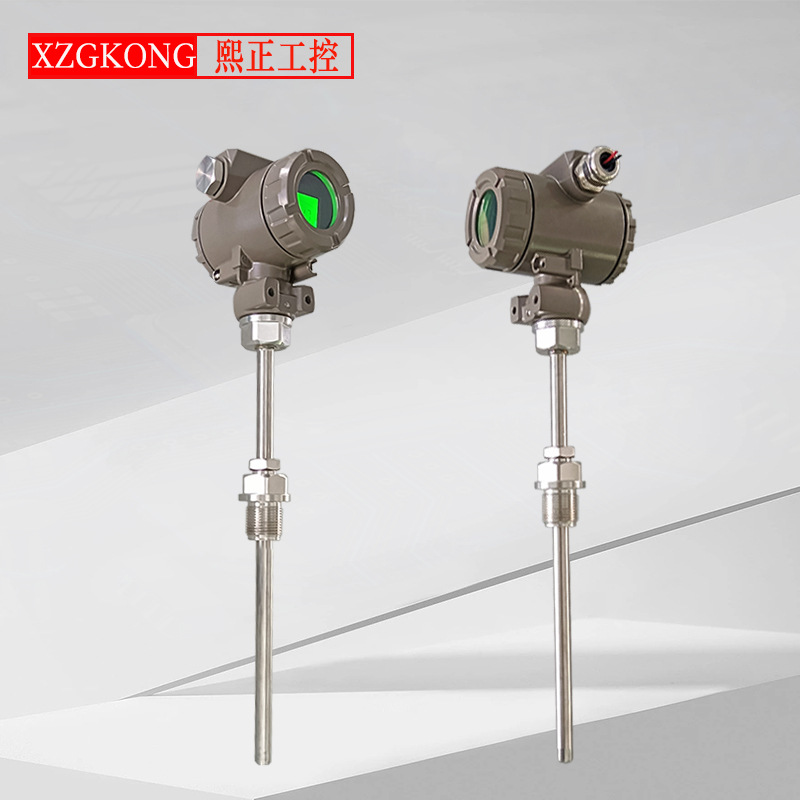

Взрывобезопасный датчик температуры встроенный преобразователь температуры работает стабильно и устойчиво к коррозии

Описание

一、概述

一体化热电偶温度传感器、传感器是一种接触式温度测量现场用仪表，具有良好的电磁兼容、抗干扰性能和输出保护

功能，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量-200℃ ～ 1600℃各种介质或物体的

温度。

本系列产品参照并符合相关 GB 标准、JJG 规程和 IEC 相关文件标准，并参考国内外同类产品的优点进行优化

设计，使整个产品更加可靠、精确，非常适合各种现场环境的温度测量。

二、基本结构

1、基本结构： 连接装置+接线盒+保护管+（传感器+变送模块）

2、长度表示方式：L=保护管总长 / 插入长度 （单位：mm ，密封面以下为插入长度）。

（冷端长度：a. 降低传导和辐射温度，保护模块电路、接线端和线缆；稳定热电偶参比端的温场。

b. 冷端长度一般为 150mm ；低于 120℃的温度测量，冷端长度可以 100mm 、50mm 。

c. 大于 250℃的温度测量，看温度对冷端影响情况适当加长，如 250mm 、300mm。 ）

3、过程连接：各种螺纹、活动螺纹、法兰、活动法兰等。

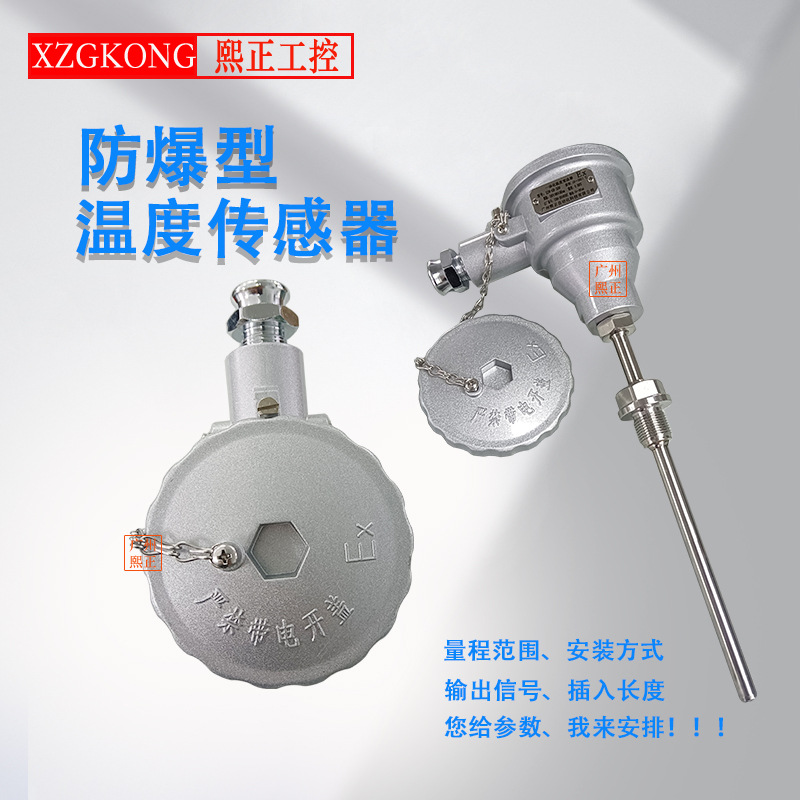

4、接线盒：防喷水型、隔爆型 Ex dⅡBT4，外壳防护等级 IP65

5、保护管：管径选择要考虑结构强度、热响应时间和可维护性；材料的耐温、机械强度和化学特性。

 保护管直径≤8mm 的产品不宜在有流速、搅动或压力场合使用；（铠装型可弯曲，相对耐震、耐压）

常用材料有不锈钢 lCr18Ni9Ti ；中高温用高铝质瓷管、钢玉质瓷管。

可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）。

6、传感器：传感器属损耗品，高温和振动影响传感器寿命和产品的可靠性。（传感器铠装型相对比元件型抗震）

三、技术参数

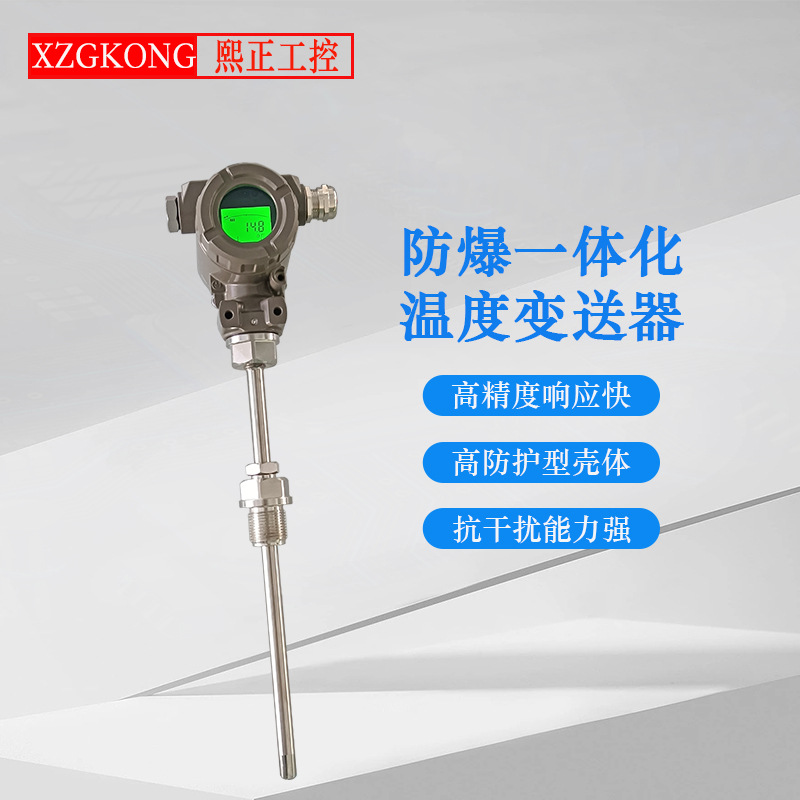

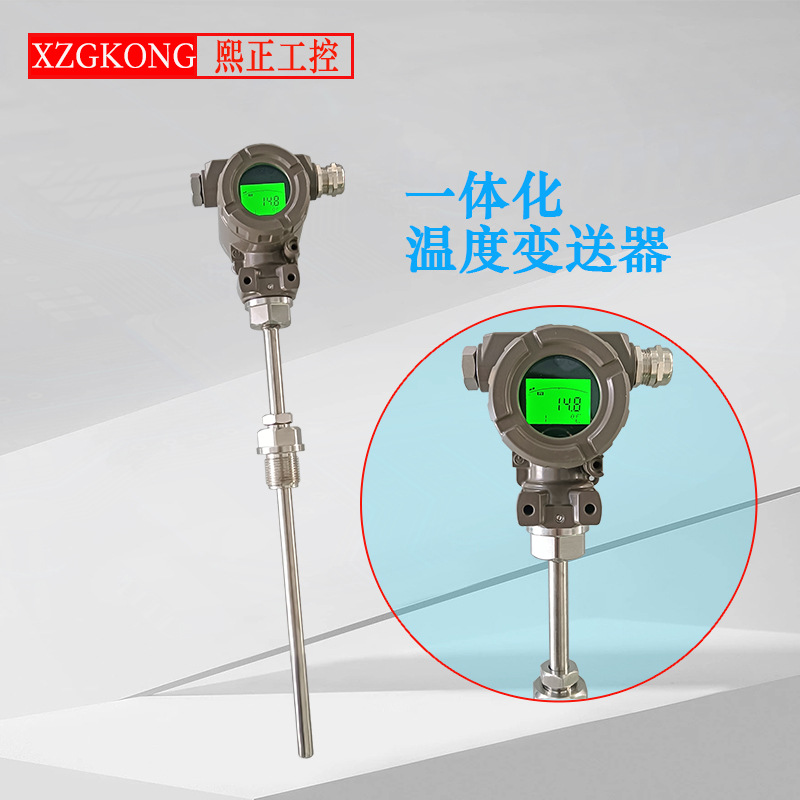

1、标准信号输出（一体化变送器）

代 号 输 出 准 确 度 供 电 负 载

A 4～20mA DC 二线制 0.5% 0.2% * 24V DC ≥650Ω

V 0～10V DC 三线制 0.5% 24V DC 2KΩ～200KΩ

D RS485 通讯 (MODBUS RTU) 0.5% 0.2% * 24V DC 64 点

根据使用方需要的量程、准确度和使用环境，由制造部门确定产品内部采用的传感器。

一般按 0.5%准确度的产品供货，需要 0.2%准确度的产品定货时注明。*

内置的变送模块相关性能 电路整体注封固化：适应潮湿、盐雾、粉尘、腐蚀、震动环境

供电：12～32VDC 准确度：0.2% 0.05% * 电路温漂：±0.005%/℃

使用环境温度：-30℃～85℃ 使用相对湿度 5%RH ～ 85%RH

极性保护，防过流、防过压 防浪涌、抗电磁干扰 本安型 Ex iaIICT4 *

输出保护、传感器异常判断功能： 传感器开路时输出 ＞23 mA ＜25mA， 传感器短路时输出 ≤3.8mA
