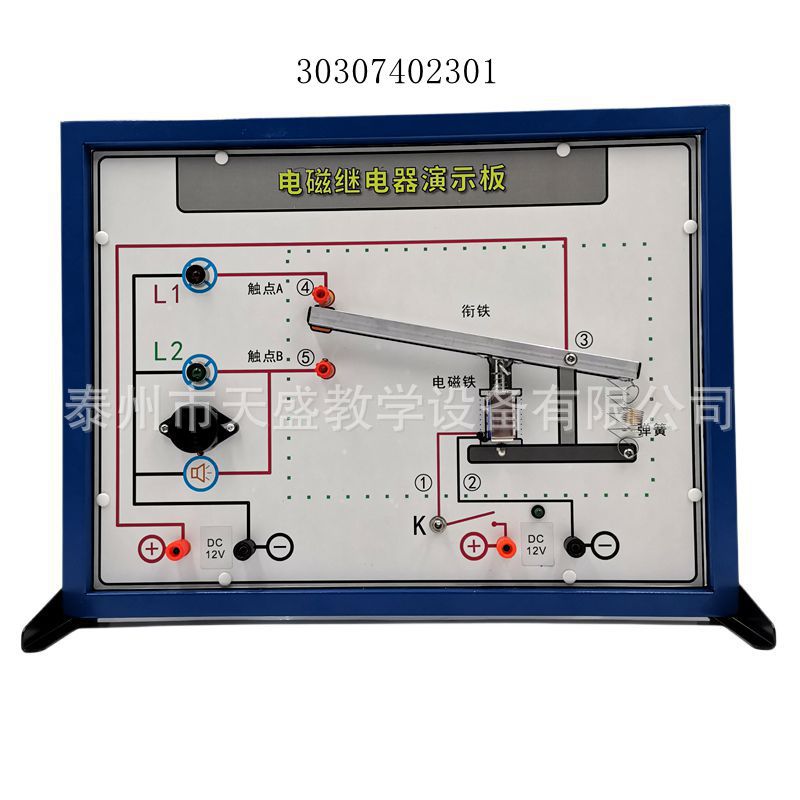

Электромагнитное реле Демонстрация 30307402301 Физические электрические электромагнитные эффекты

Описание

     本店所有产品描述和图片均为官方描述,如遇产品图片不同，请以实际产品为准,具体细节请与客服咨询确认。本店仪器都是厂里自己生产，质量和包装请大家放心，如有问题欢迎旺旺联系客服。我们会一直前进，不

断改进和完善自己，多谢大家的支持！

产品说明书：

一、概述：
       电磁继电器演示板是根据中学物理教材《电磁相互作用及应用》教学需要而设计的，使学生能够进一步的了解电磁继电器的工作原理和电磁间的相互作用。本仪器通俗易懂、操作方便、表达清晰、效果明显。

二、结构组成：

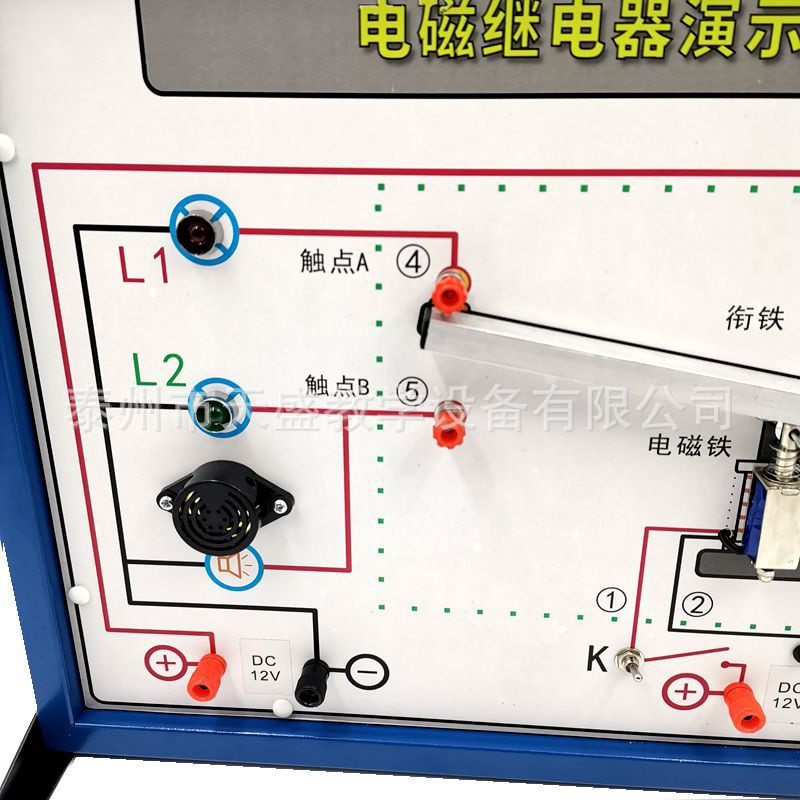

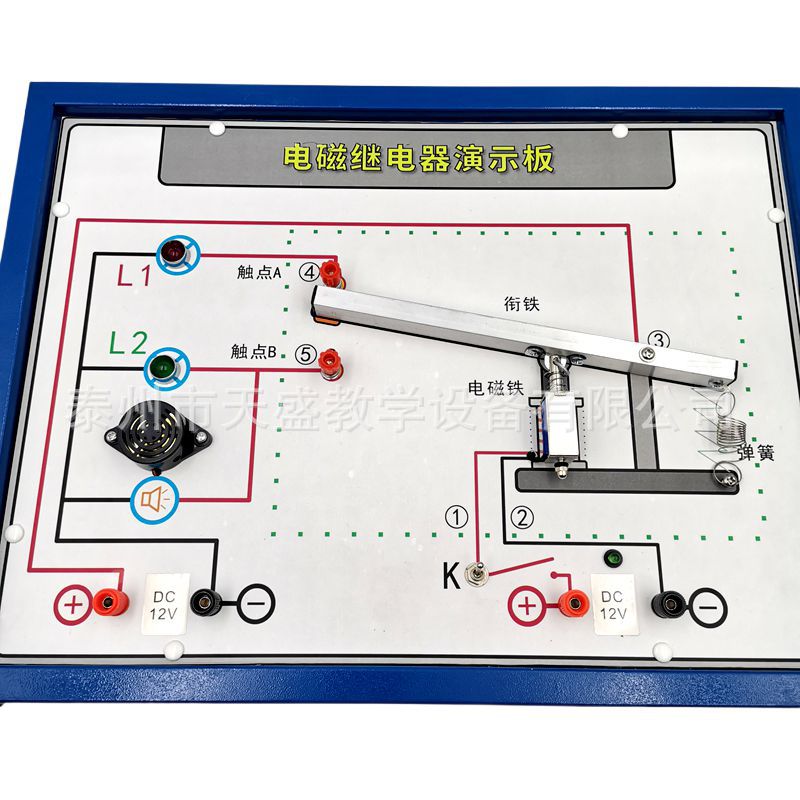

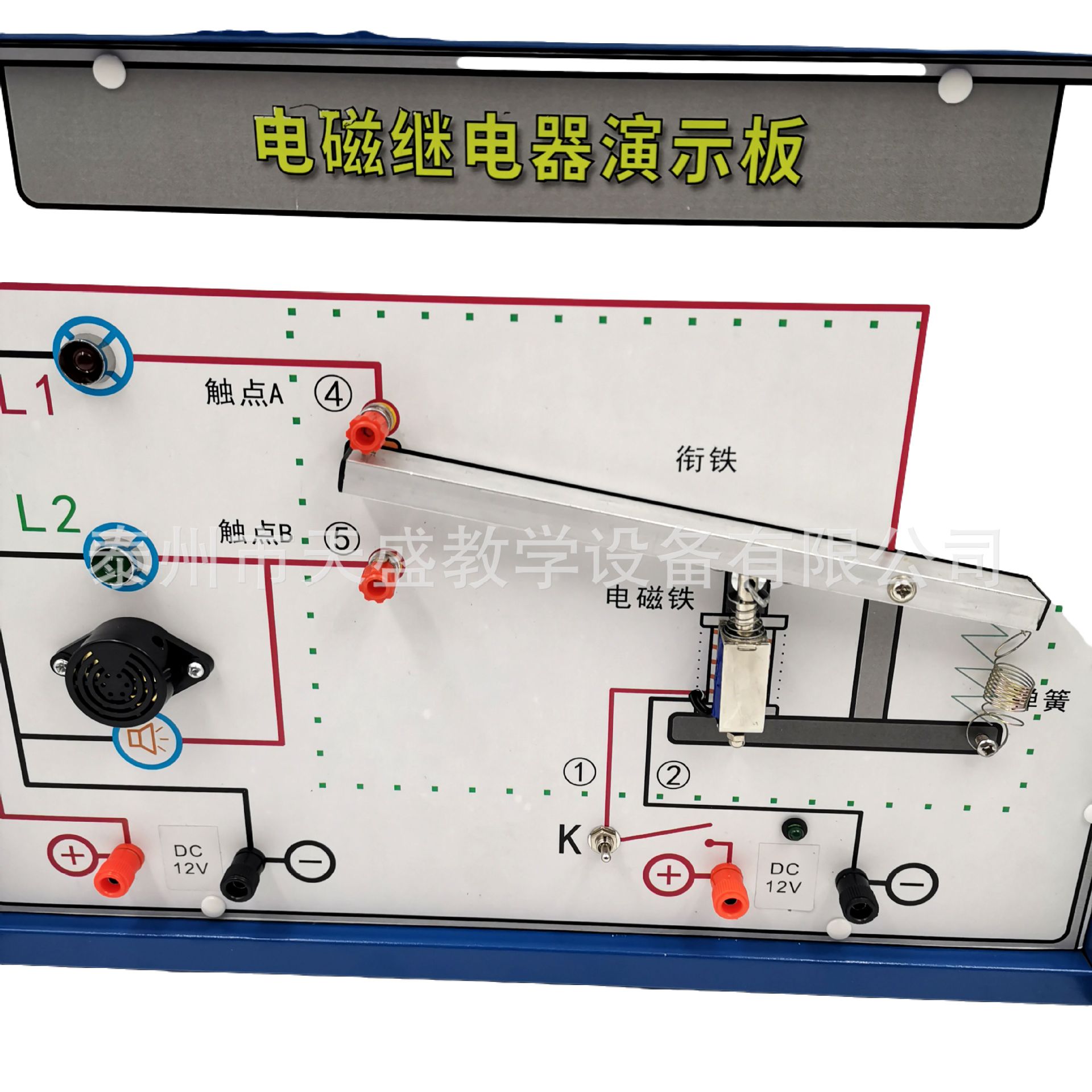

       本产品由衔铁、电磁铁、触电A、触电B、接线柱，蜂鸣器、LED灯珠、开关、弹簧及5组电路等组成。             其中1和2分别为电磁铁的直流供电端，3为电路的公共端，4和5分别为电路的常开和常闭端。                三、操作方法及工作原理：                                                                                    1、在仪器左下方的两个接线端子接入面板所示直流电压，此时衔铁3与触点A导通，灯泡L1亮。                   2、在右下方的两个接线端子接入面板所示直流电压（可与左侧接线端子并联），向下拨动K位置开关，此时电磁铁工作向下拉动衔铁，触点B与衔铁导通、灯泡L2亮，蜂鸣器发出响声。                                                 即：电磁铁1、2端接通电时，L2路工作；断开时L1路工作。                                                          四、注意事项：                                                                                                  避免电磁铁长时间通电，以免线圈发热损坏，使用完毕后放置与通风干燥处、防潮防腐蚀防碰撞，轻拿轻放。
