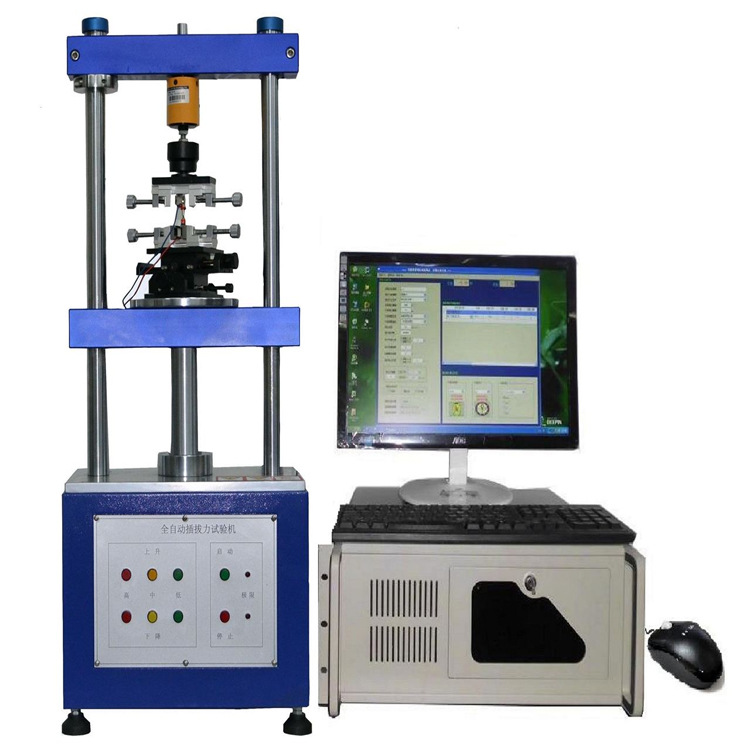

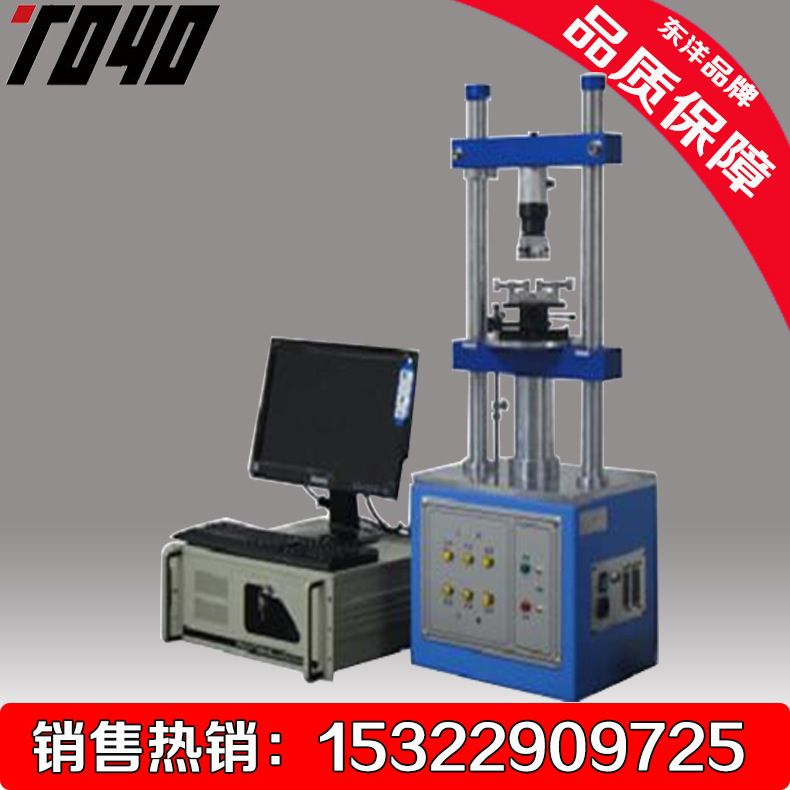

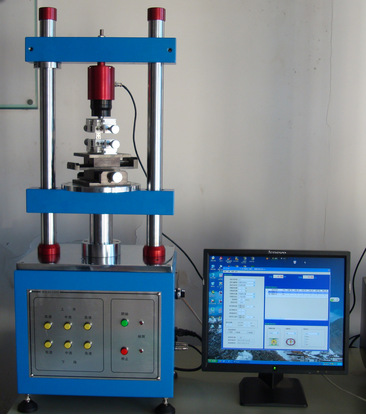

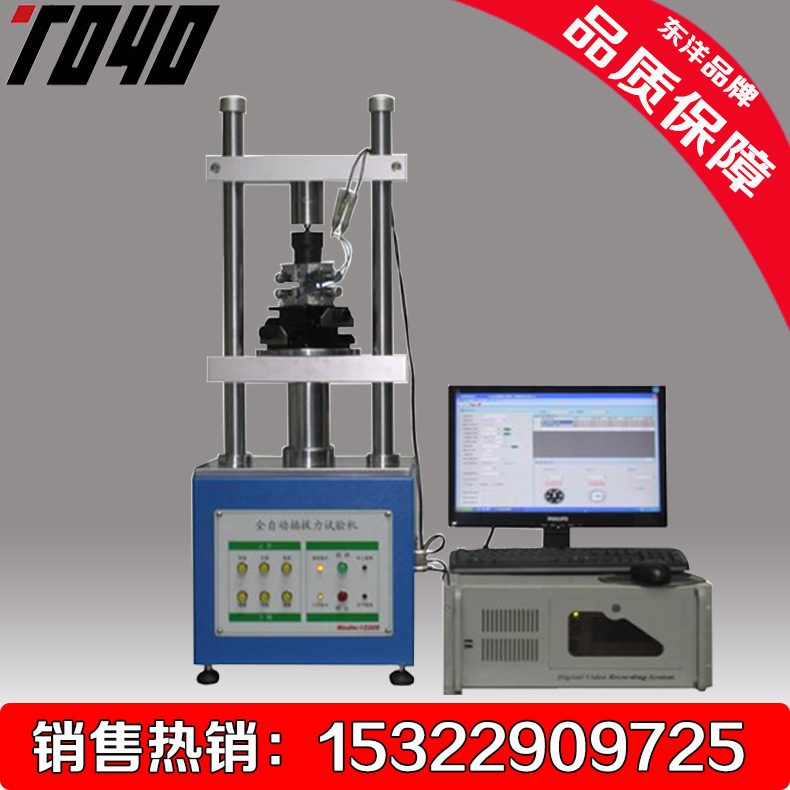

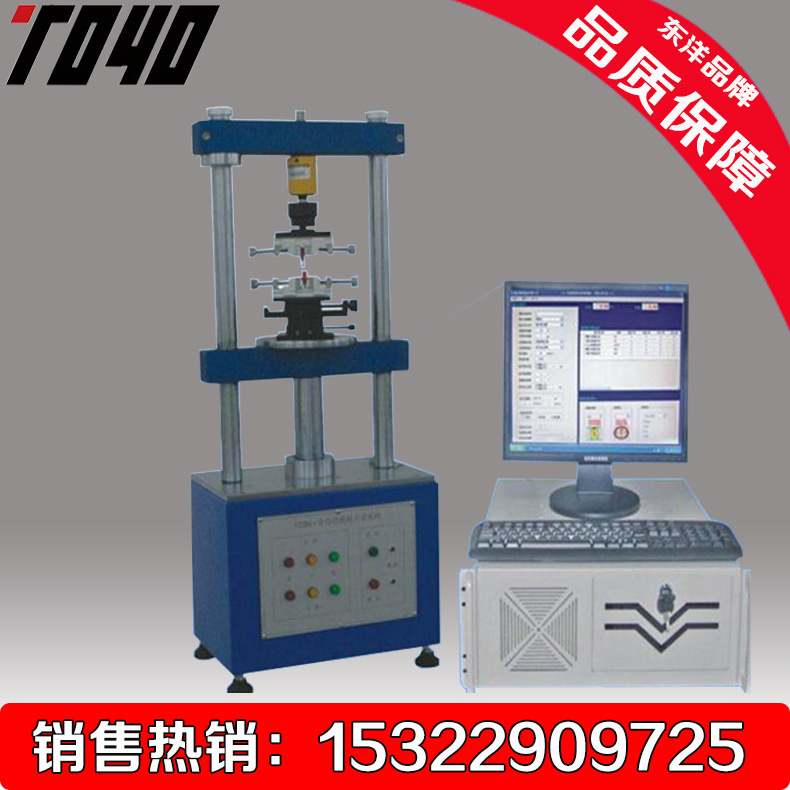

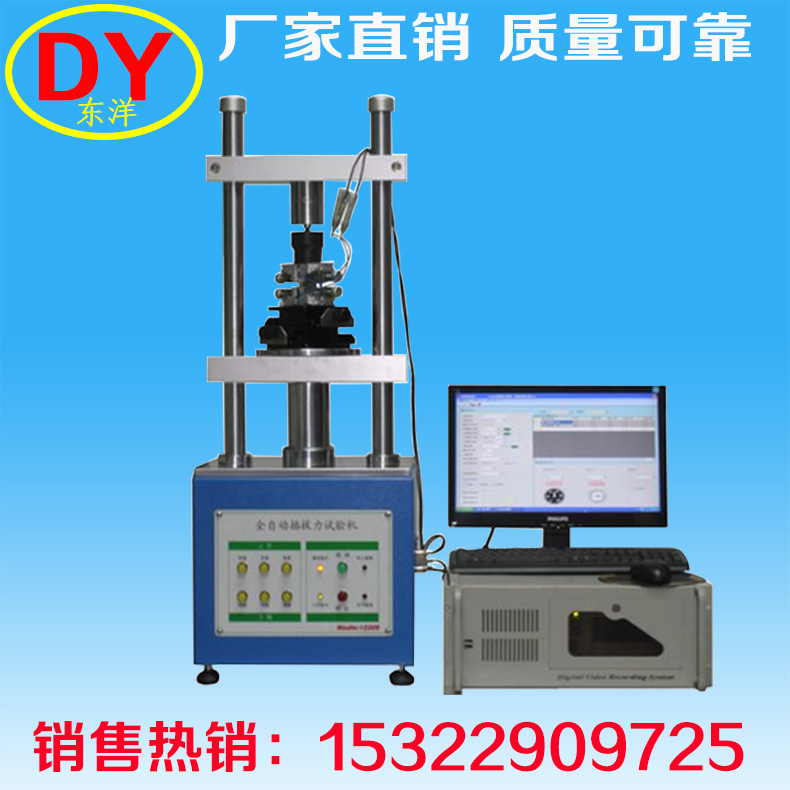

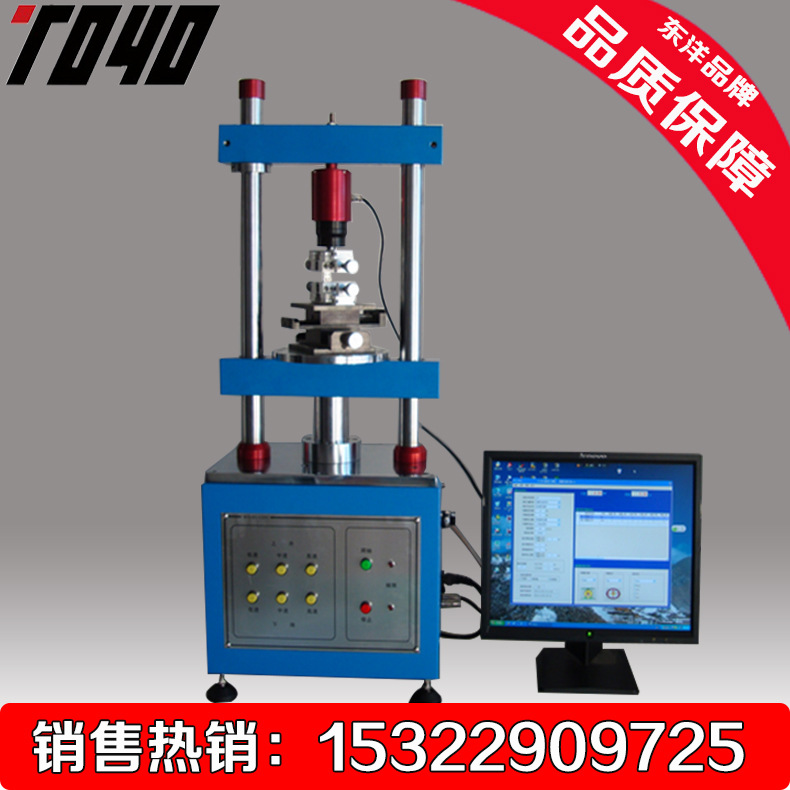

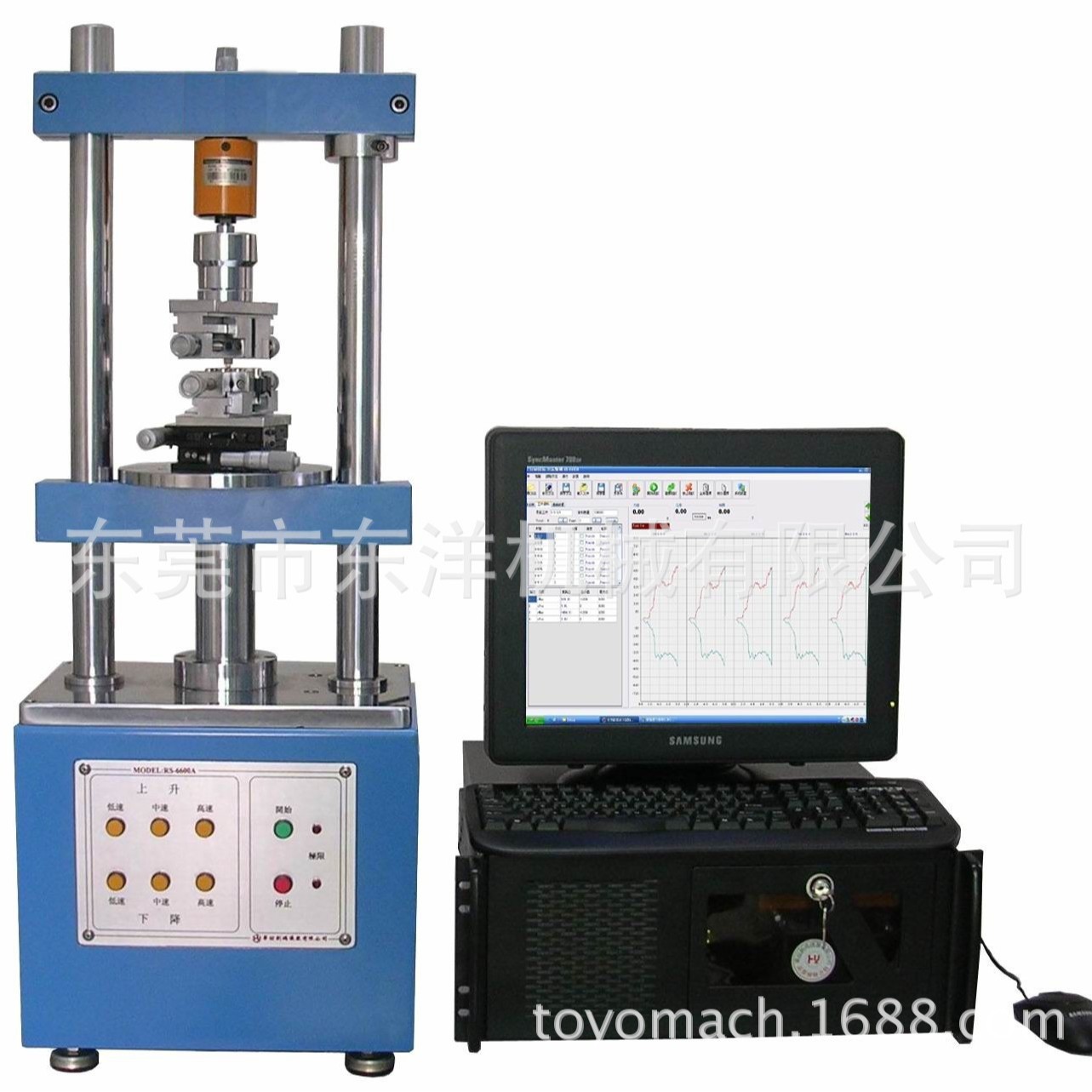

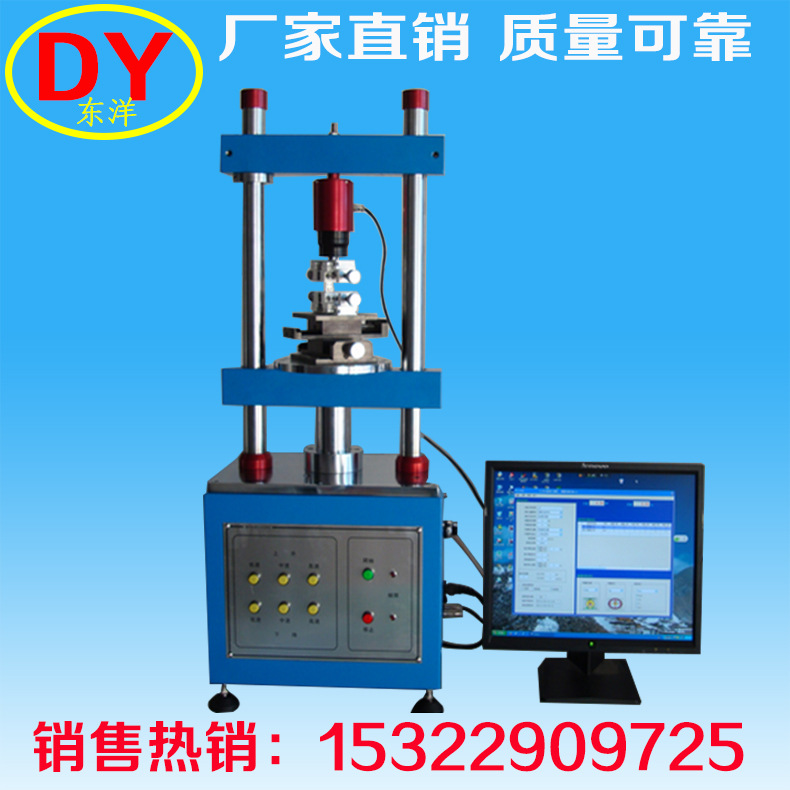

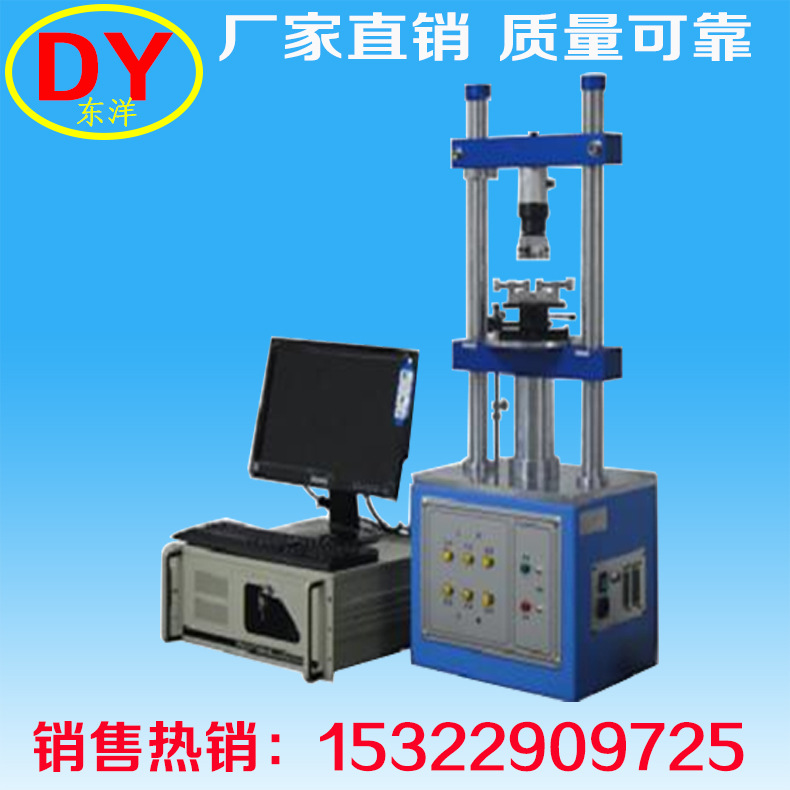

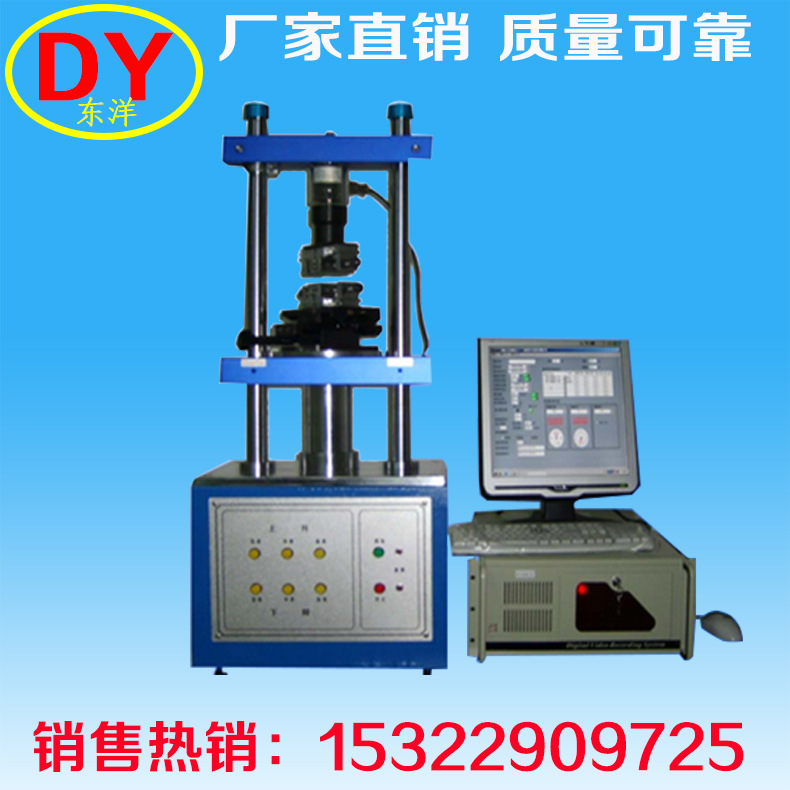

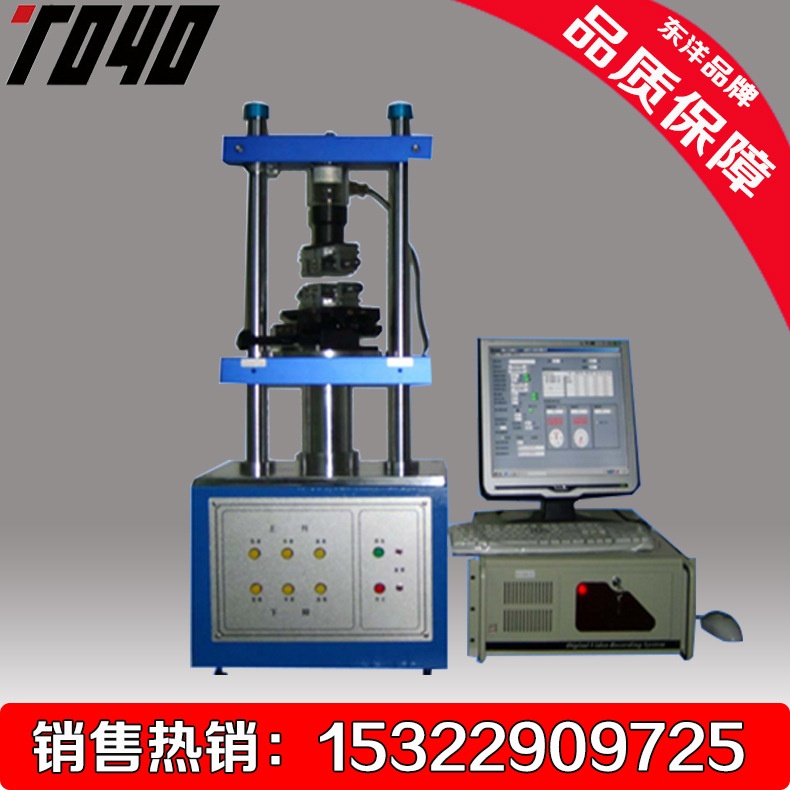

Тойо машина для испытания силы подключения полностью автоматическая машина для испытания силы подключения вертикальная машина для испытания силы подключения

Описание

一、[型号]：MODEL：DY-1220S

二、[用途]：

本机适用于各种连接器作插入与拔出力测试，由于采用的自动求心装置再配以各种连接器之夹具，可以得到完全准确的插拔力结果；

三、[测试项目]：

※连接器单孔插拔试验           ※连接器整排插拔试验
※连接器插拔寿命试验           ※连接器单Pin与塑料保持力试验
※连接器Normal Force测试       ※可同时与接触阻抗机联机
※各种拉伸、压缩破坏强度试验   ※动态阻抗测试系统(选配)；

四、[特点]：

■全自动测试方式

测试人员只需将当次（批量）试件之测试条件输入并存储即可自动作压缩、引张测试；

■适用性广泛

配合不同夹具，可作各类连接器等产品测试，既可作连接器等R&D、IQC成品引张、压缩检测又可作寿命、动态阻抗测试，待测试完毕自动存储测试曲线及数据；

■高度

荷重分辩率达：0.01gf，位移分辩率达：0.001mm

■单位切换

荷重：N、gf、kgf、Lb可自由转换；位移：mm、cm可自由转换

■大存储量

   测试数据（曲线、数据）存于计算机硬盘（每一笔数据皆可存储，不限次数）

■人性化设计，操作简便

   所有测试条件皆由计算机画面设定：测试荷重、位移、次数、速度、等候时间…

■报表设计人性化

   报表抬头内容随时可修改（中英文皆可），报表自动生成，不需再作输入，可打印数据报表、曲线报表

■自动判定及分析测试结果

   可输入压缩、引张荷重之上、下限规格值，自动判定测试结果Passed 或Fail及分析等

■卷轴式曲线图显示

自动生成引张、压缩曲线，插入为正值、拔出为负值

四、[技术参数]：

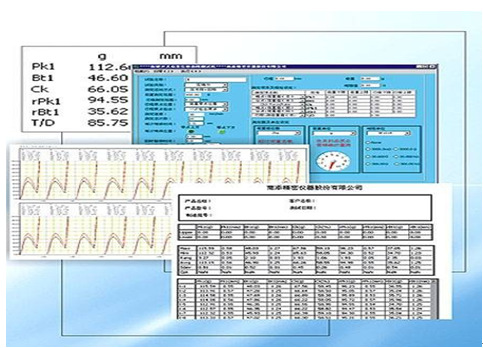

 五、[软件功能]：

一张A4纸上可同时打印几个曲线，拉动滚动条可自由选择打印之曲线号，也可将其曲线导出到其它程序内，如：电子文件…..进行E-mail

曲线上自动显示当前插入、拔出力峰值与之对应之位移值

1、  所有测试条件均由计算机输入并自动存储：荷重测定范围、行程测定范围、测定总次数、测定速度、测定方向、暂停时间、停留时间、起始位置检出等；

2、  能实时显示当前插入与拔出力值及位移之变化，可同时显示：荷重-行程（kgf-mm）曲线图、寿命衰减曲线图（kgf-time）、测试条件、插入&拔出值、当前测试值（力值、位移、已测试次数）或切换显示动态阻抗-位移画面；

3、  可设定上下限值，着由软件自动判定Passed或Fail；

4、  测试数据可视打印所需而设定，可打印：插拔曲线（荷重-行程）+寿命衰减曲线+测试数据、测试数据等，检验报表可自动计算：值、、平均值、差值、标准差等。

六、[系统构成]：

a)主机：主要原件配置清单

1.采用日本松下AC伺服电机驱动，自带2500rp高脉冲绎码器，高精度定位准确，低

噪声，大力矩，重复性能优异，可长时间使用；

2.通过高滚珠螺杆传动，率，运行平稳，低噪声；

          3.可选配X-Y轴移动台（移动精度达0.1mm），快速夹持转轴（成品），提高测试效率；

         4.主机前面板操作按键的设置，可脱离计算机，方便试件装持及原点检出；

b)测量：

1.采用美国产TRANSCELL^®高精度防爆型荷重元（±0.02%F.S）对插入与拔出力进行测量,从而得到更为的测量值；

2.通过硬件卡（高速A/D转换卡）通过RS-232接口将传感器信号输至计算机；

3.软件：自主开发之中文接口软件，基于Windows98,Win-ME,Win2000,Win-XP操作系统，所有测试参数皆由计算机直接输入，且测试数据及插拔曲线、寿命衰减曲线皆可自动存储、调阅、分析、打印；
