Ветровой столб станции мониторинга погоды в аэропорту

Описание

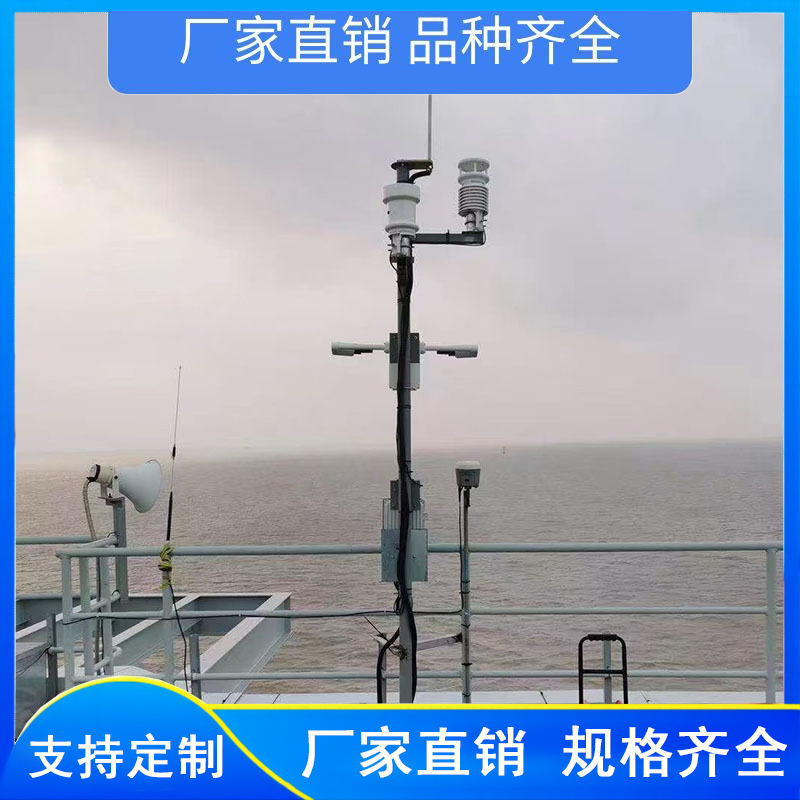

      气象站风杆是建设各类气象环境监测站的设备安装支撑杆，风杆采用可放倒式设计，表面喷涂成白、红交替色。主体材质采用防腐蚀能力强、抗风强度大的铝钛合金材料制成，优质的表面处理工艺更加增强了产品的防腐、防锈性能，并使产品在不同自然环境中具有较强的耐候性。产品主要用于标准气象站气象观测仪及气象传感器的固定和安装，也可用于其它仪器设备的固定和安装，可广泛应用于城市、野外或海岛等不同的环境。风杆标准配置有10米、8米、6米、3米四种，亦可根据用户需求定制尺寸或颜色。

1.标准高度10米，满足测量风速风向的要求。

2.体积小，重量轻，易于放到，方便传感器的维护。

3.表面采用汽车烤漆工艺，防腐蚀、防腐锈。

4.杆体表面光滑，硬度好，具有较强的耐风沙性。

5.成熟的防雷保护系统，符合气象观测规范及防雷规范要求。

6.结构简单、安装方便、美观大方。

3.1、主体杆的装配

打开包装后，拆掉所有的包装物，拉出中杆、上杆到极端位置，使中杆连接套上的定位销对准底杆的U型槽。中杆和底杆的连接用6个M8×20螺钉和弹簧垫圈紧固装配。（见图四）。上杆部件与中杆部件安装相同。（见图五）

3.2、避雷针组建安装

避雷针组件安装在上杆的顶部，将避雷针横臂卡箍紧固，用一端接地电缆固定在避雷针下端，另一端接地电缆可从绝缘子下端顺11米钢丝绳用绑丝固定紧,每（1.5米-2米）之间用1根绑丝固定， 顺引线下端与防雷板紧固连接，接地装置防雷板的埋设按照防雷实际要求进行。

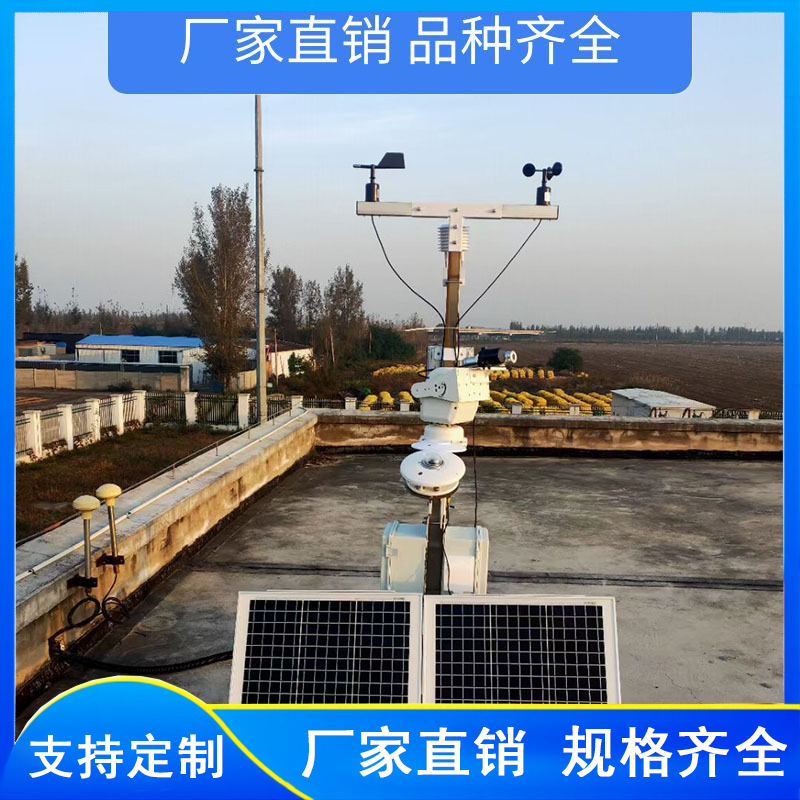

风横臂安装在上杆的顶端，风传感器线缆可从上杆上部穿线孔穿入杆中，从底杆下端引出。在装配过程中应注意避免损坏主体杆表面的漆层。

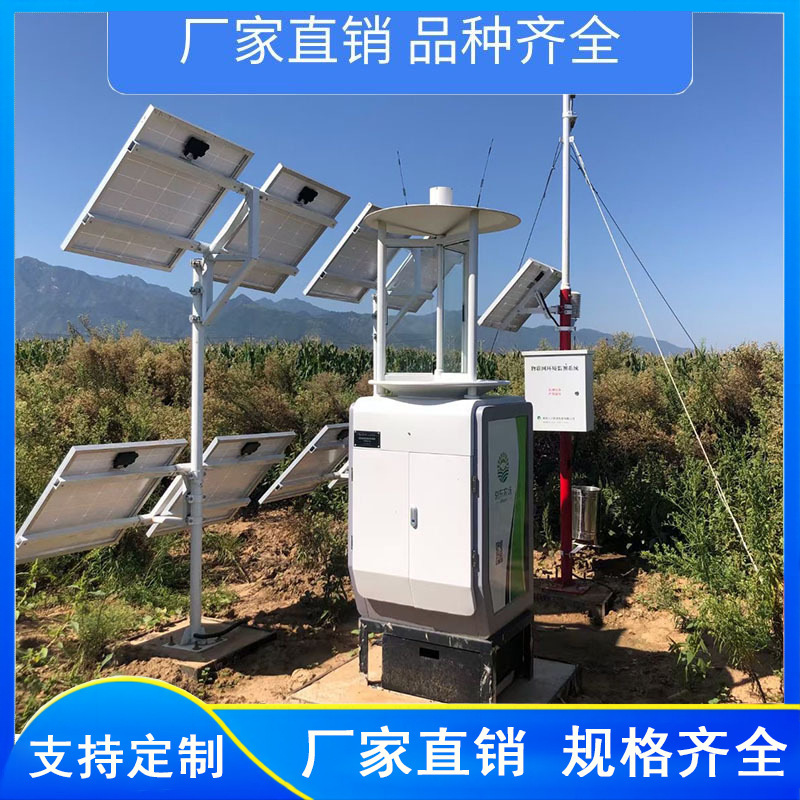

3.3、主体杆的安装架设

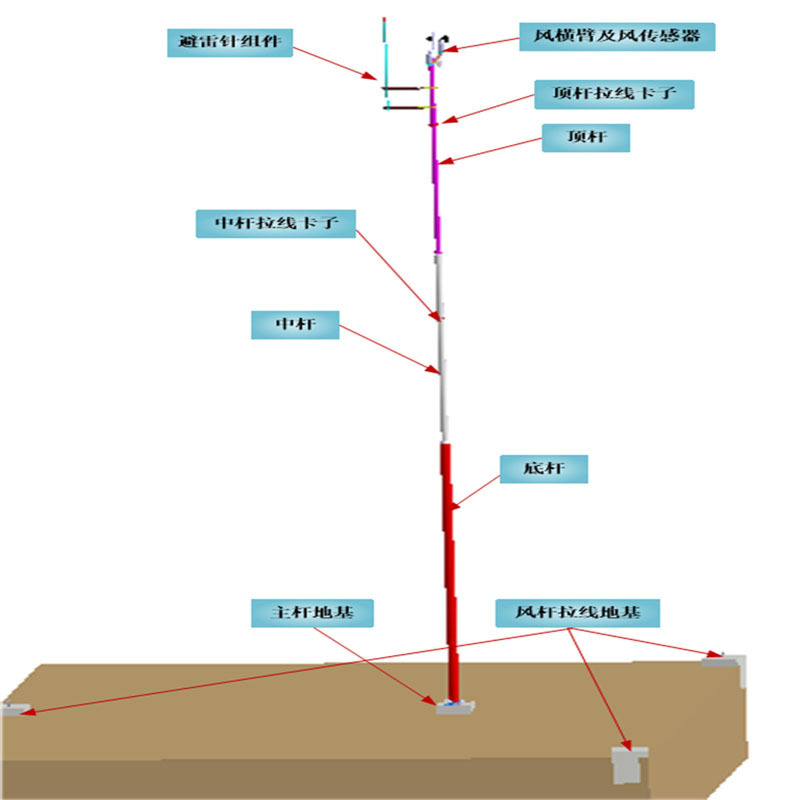

将底座用M20螺母及垫圈安装在地基上，见10米风杆整体安装图用水平仪和罗盘调平后紧固螺母，松开并卸下东向主体地脚螺栓上端螺母，将底座放倒。

将主体管呈东西向放倒在地基旁，将底杆插入底座，用两个M8×20螺栓和弹簧垫圈紧固装配。调整好风横臂的南北向，安装好钢丝拉绳以后，就可以竖立主体杆，并将东向的地脚螺栓上端螺母和弹簧垫圈紧固装配。最后在主体地脚螺栓上加上防护帽。

3.4、拉绳和安装

一组拉绳其中有1根钢丝绳上加1个绝缘子，两端各用两个绳夹紧固。两组拉绳卡箍按照安装图10米风杆整体图的要求分别固定在上杆A处和中杆B处。（注明：绝缘子固定在A组其中1根拉绳上）

在主体杆竖立之前，将钢丝拉绳的一端通过索具套环（出厂前已将索具套环套入卡箍孔中）用两个钢丝绳绳夹紧固。

杆竖立固定后，将钢丝绳的另一端穿入索具螺旋扣一端索具套环孔中，用两个绳夹紧固，然后将索具螺旋扣的开口端套在地脚吊环孔中，调整索具螺旋扣使钢丝拉绳绷紧。
