Описание

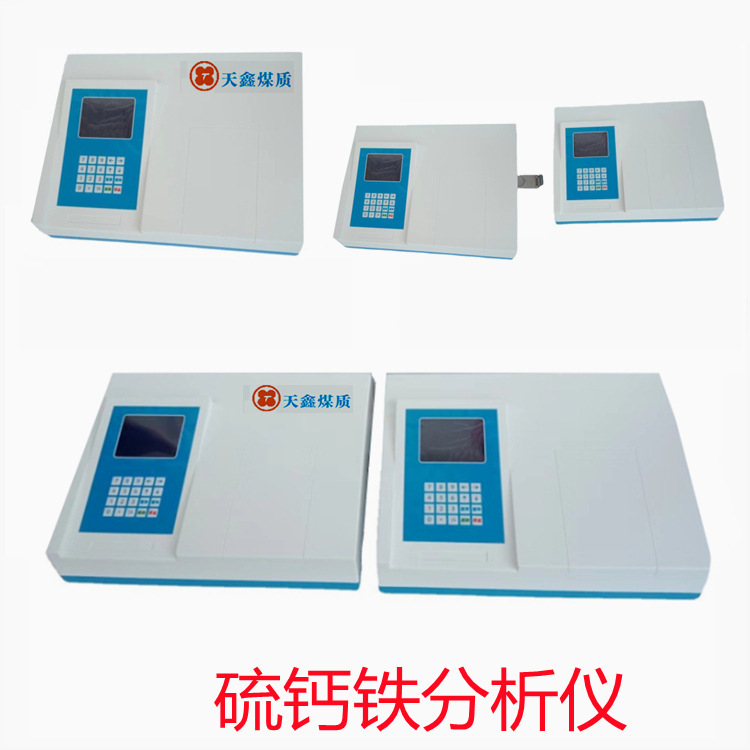

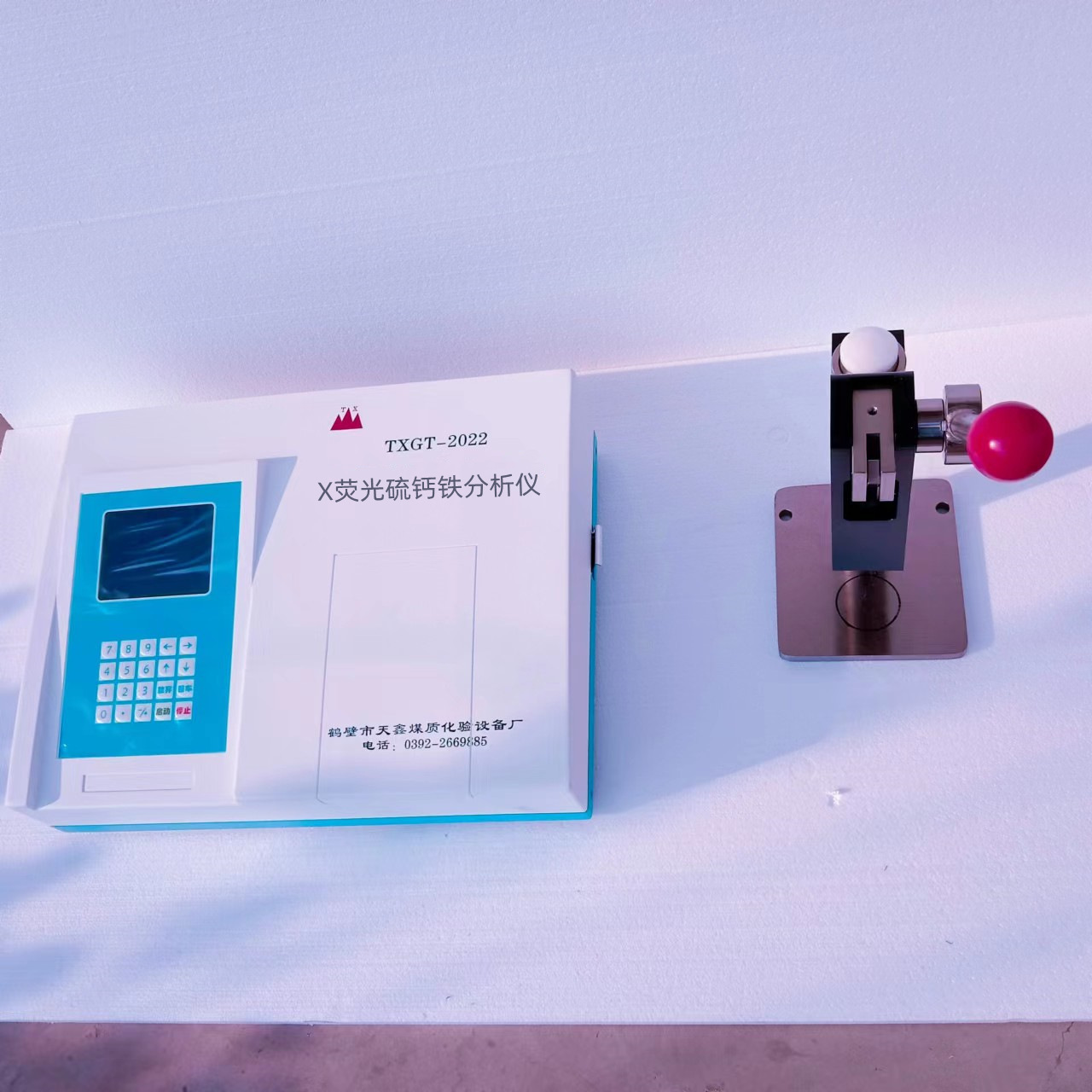

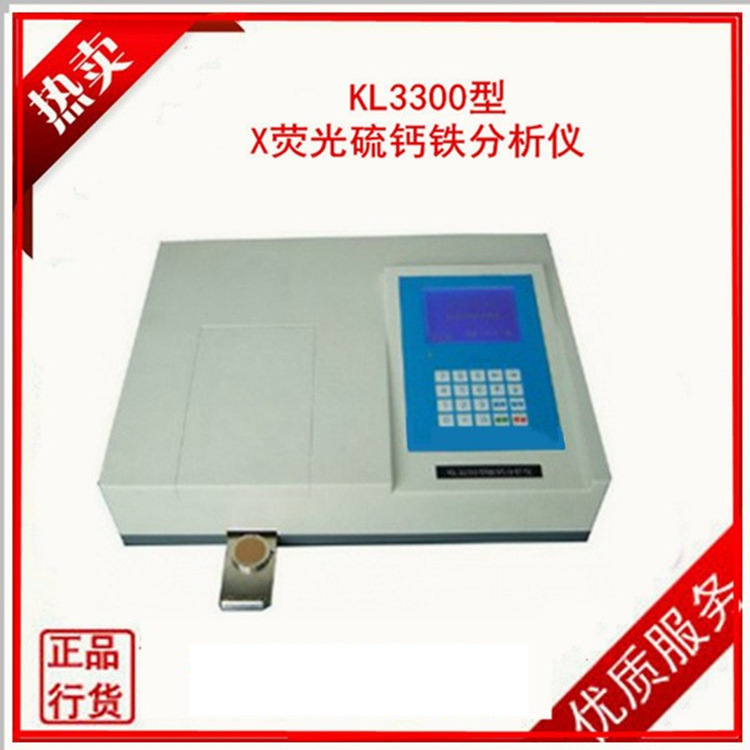

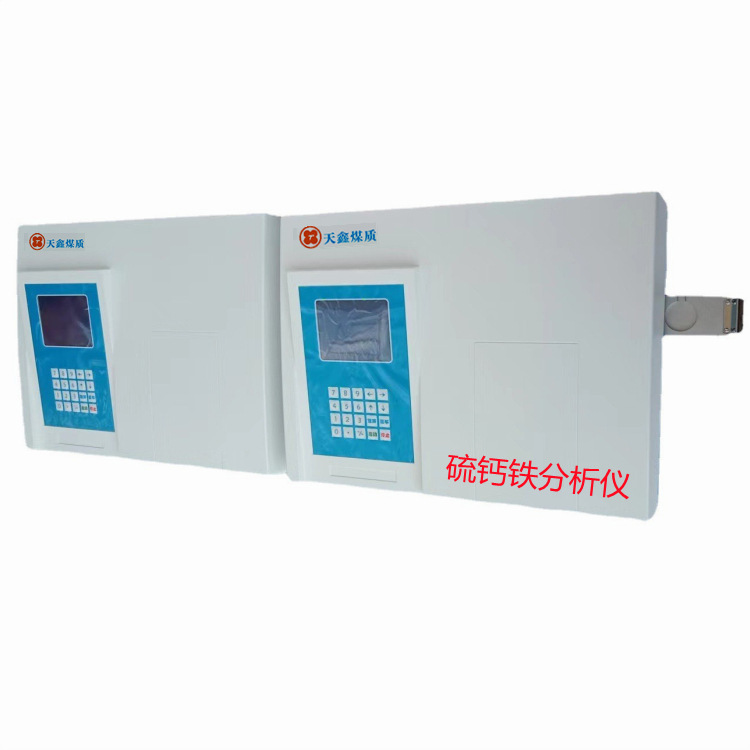

WQKL3300 X荧光硫钙铁分析仪是一种微机化的新型台式分析仪器，专为水泥建材工业研制。它根据元素特征射线的X荧光能量色散原理，采用低能小功率X光管激发（不用放射源）、正比计数管探测、核电子学及微机等组成，采用先进的物理测量方法，符合节能、环保、安全要求， 在水泥厂磨前窑后都可用，一台可顶钙铁分析仪、测硫仪两台用。

1.2 用途

1. 主要用于水泥粉磨站，测量水泥中SO₃百分含量，为二水石膏或硬石膏数掺入量快速提供分析数据；同时也测量水泥中CaO和Fe₂O₃百分含量，为掺入混合材配比快速提供分析数据。

2. 用在生料磨后，快速检测生料中CaO、 Fe₂O₃的百分含量；用在水泥企业水泥磨后，快速检测

出水泥中SO₃、CaO、Fe₂O₃百分含量，为该种水泥搅拌的混凝土的凝固时间和强度提供分析数据。

3. 可分析石膏、石灰石等材料中SO₃、CaO、 Fe₂O₃的百分含量，为进厂原材料提供质量数据。

4. 其它需要分析硫、钙、铁的场合，例如火电厂为环保降硫，脱硫灰中SO₃百分含量的准确分析。

1.3 特点

1. 微机组成为一体的台式仪器、结构紧凑、外形美观。

2. 大屏幕液晶显示，全中文菜单提示操作，使用极为方便。

3. 分析时间短：30秒钟给出SO₃、CaO、Fe₂O₃百分含量。

4. 仪器分析时，不破坏样品，样品可重复检测。

5. 不用任何化学试剂，无三废排放，不含放射源，低耗电，符合环保、节能、辐射安全要求。

6. 数据存储量大，含量结果、仪器自检数据都可查询，避免了打印耗材。

7. 环境适应能力强，可靠性高。

8. 仪器执行GB/T19140《水泥X射线荧光分析通则》国家标准。

9. 价格功能比低，适合我国国情。

1.4 主要技术指标

1. 分析范围：SO₃、CaO、Fe₂O₃：0.01%~100% ;

2. 分析宽度：SO₃（CaO、 Fe₂O₃）%_max~SO₃(CaO、Fe₂O₃)%min≤5%，例如水泥中SO₃：0.01%~5%，CaO：38%~43%，Fe₂O₃：1%~6%，通过标定工作曲线选定；

3. 分析精度：标准偏差SSO3≤0.04%、SCaO≤0.10%、SFe2O3≤0.05%;

4. 允许误差：ΔSO₃%≤0.15% ;ΔCaO%≤0.25% ; ΔFe₂O₃%≤0.15% ;

5. 分析时间：n _* 30秒（n为1~5自然数，通常取n =2）;

6. 稳定性：绝对漂移：|ΔSO₃%|≤0.10%， |ΔCaO% |≤0.10%,|ΔFe₂O₃% |≤0.10%  ;

7. 使用条件：供电AC200V~240V ,50Hz；环境温度5~40℃；相对温度≤85%（30℃）;

8. 整机功耗：≤30W ;

9. 尺寸与重量：468mm _* 368mm _* 136mm , 13.8Kg 。

2. 仪器成套性及安装

2.1 仪器成套性

1. 主机1台       2. 三芯市电电源线1根

3. 样品钢环12只      4. 压模1套

5. 使用说明书 1本

2.2 仪器安装

   用户收到仪器后，第一步请仔细阅读使用说明书，并按使用说明书要求安装和使用仪器。第二步按本使用说明书2.1节所列，检查仪器成套性，如有缺少，请立即与本公司联系。

    仪器必须放置在清洁、无腐蚀性气体的室内，室内最好有空调，以减少腐蚀气体对仪器的损害及环境温度、湿度变化对分析准确度的影响。仪器应放置在便于操作的不振动平台上，仪器四角垫些海绵，有利于仪器防振。

    仪器使用交流220V市电。供仪器使用的交流220V市电三芯插座，一定要有良好的接地线，接地线不好或使用两芯插座，既不安全也不能保证仪器正常工作。

                        仪器的使用步骤

3.2.1购买仪器的新用户，按下列步骤调试仪器：

开机→预热仪器→测谱→测计数→系统设置（标定）→含量测量

 开机

仪器安装好后，揿一下仪器后面板左上角处电源开关到“I”，电源开关指示灯亮，表示仪器已接通市电，表明仪器已开机。 几秒钟后，显示屏自动转换显示[3—1]画面；

按[回车]键，进入软件主程序，显示[3—2]主菜单画面：

                  [3—1]                                   [3—2]

预热仪器

    开机后，必须预热仪器30分钟，预热时间由仪器时钟自动控制。在预热仪器期间，仪器不能进行样品含量测量。显示屏下方“预热30分钟”字样消失，说明仪器已被预热。 软件流程总图

软件流程总图

    1 含量测量    2 数据查询      3 系统设定    4 计数测量    5 能谱测量

    1 含量数据    2 计数数据       输入密码

    1 设置时钟    2 修改密码      4 标   定    3 修改Kb值

 1 清空数据区  2标定样测量    3 查询计数数据     4 输入化学含量  5 计算Kb值

      1 SO₃标定样计数   1 SO₃%    1选择Kb值单元     输入工作曲线序号

      2 SO₃参考样计数  2 CaO%    2 选择Kb值计算项    1 SO₃

      3 CaO标定样计数  3 Fe₂O₃%    3 Kb值计算    2 CaO

      4 CaO参考样计数  3 Fe₂O₃

      5 Fe₂O₃标定样计数4 全部
