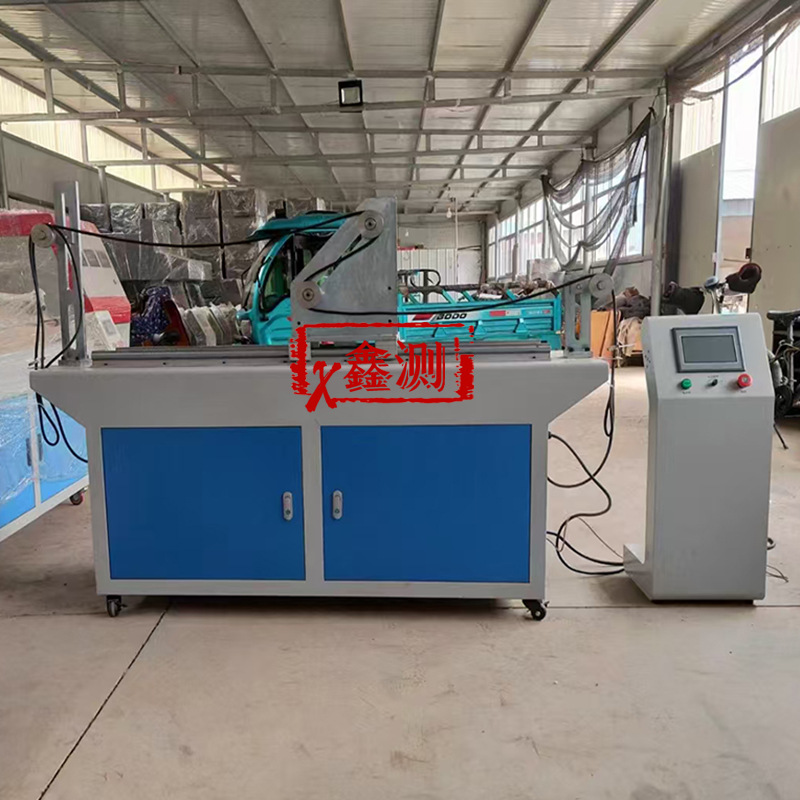

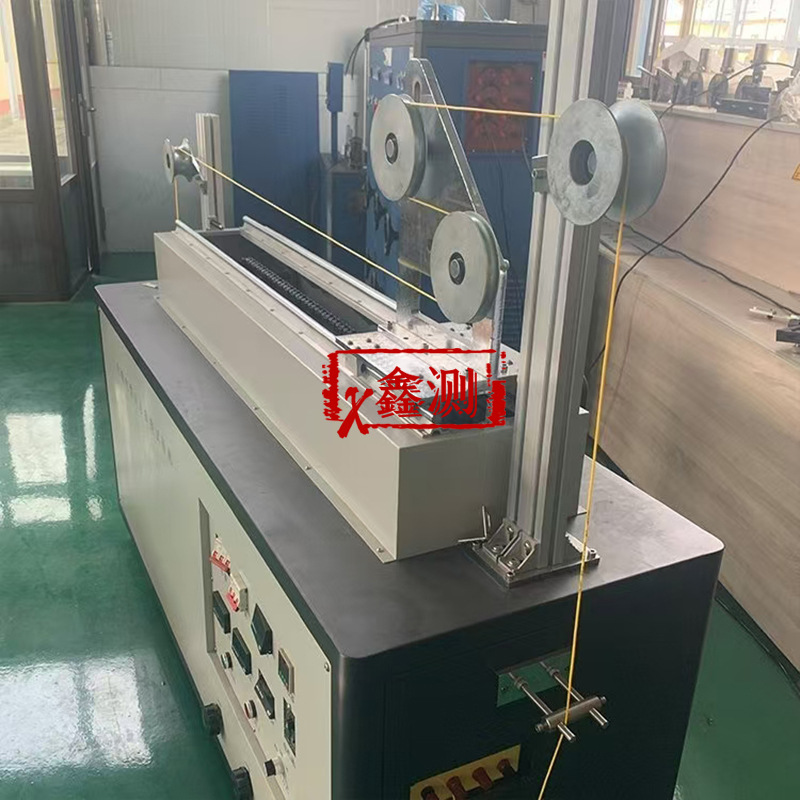

Динамическая машина для испытания на сгибание двухколесного трехколесного провода и кабеля QNJ-1-2

Описание

     符合标准及条款：

      GB/T5013.1-2008《额定电压450/750V 及以下橡皮绝缘电缆第1部分：一般要求》第5.6.3.1条

       GB/T5013.2-2008《额定电压450/750V 及以下橡皮绝缘电缆第2部分：试验方法》第3.1条及图1

       IEC60245-1-2008 《Rubber insulated cables- Rated voltages up to and including   450/750 V-Part 1:General requirements》clause 5.6.3.1
       IEC60245-2-1998 《Rubber insulated cables - Rated voltages up to and indluding   450/750 V - Part 2:Test methods》 clause 3.1 and figure 1
       GB/T5023.1-2008《额定电压450/750V 及以下聚录乙绝缘电缆第1部分：一般要求》第5.6.3.1
       GB/T5023.2-2008《额定电压450/750V 及以下聚录乙绝缘电缆第2部分：试验方法》第3.1及圈1
 IEC60227-1:2007《Polyvinyl chloride insulated cables of rated voltages up to and   including 450/750 V.Part 1: General requirements》clause 5.6.3.1
 IEC60227-2: 2003 《Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V Part 2: Test methods》 clause 3.1 and figure I

    试验用途：

      用于成品软电缆的机械强度测试，本试验不适用于导体标称截面过18芯的具有两层以上同心层的电缆。

   测试原理：

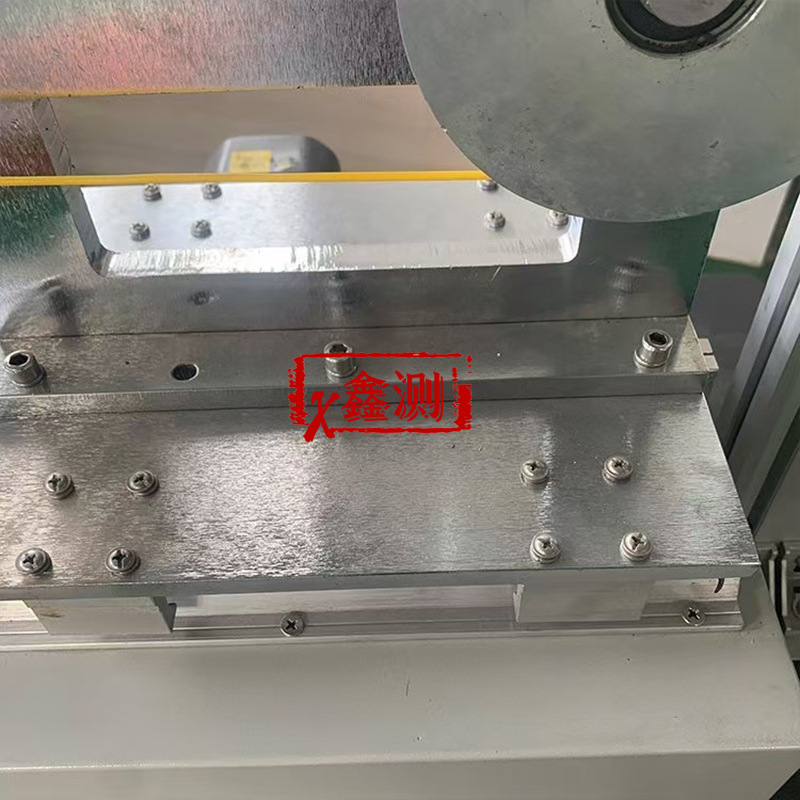

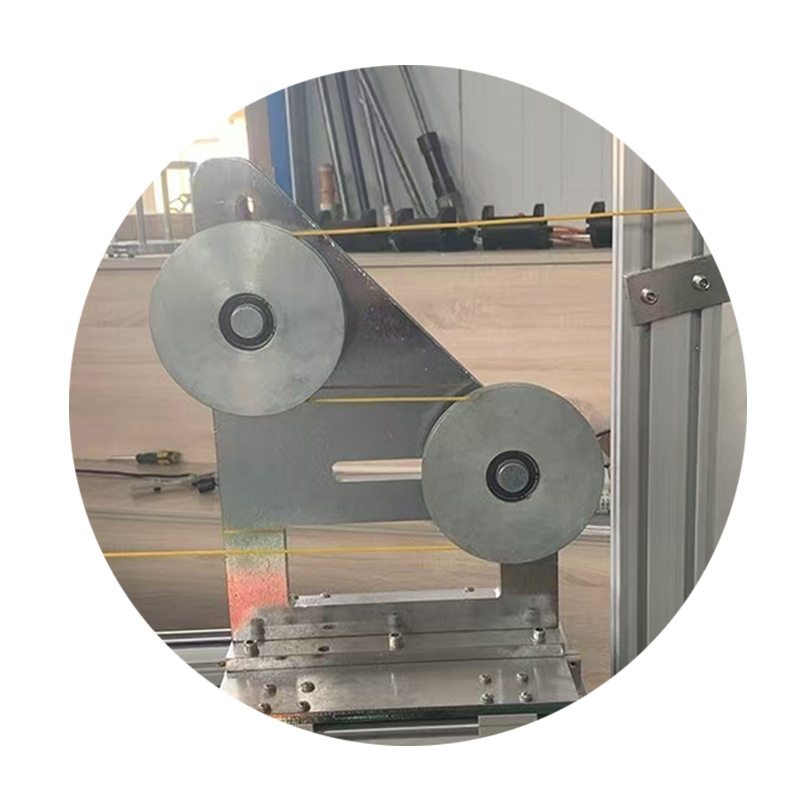

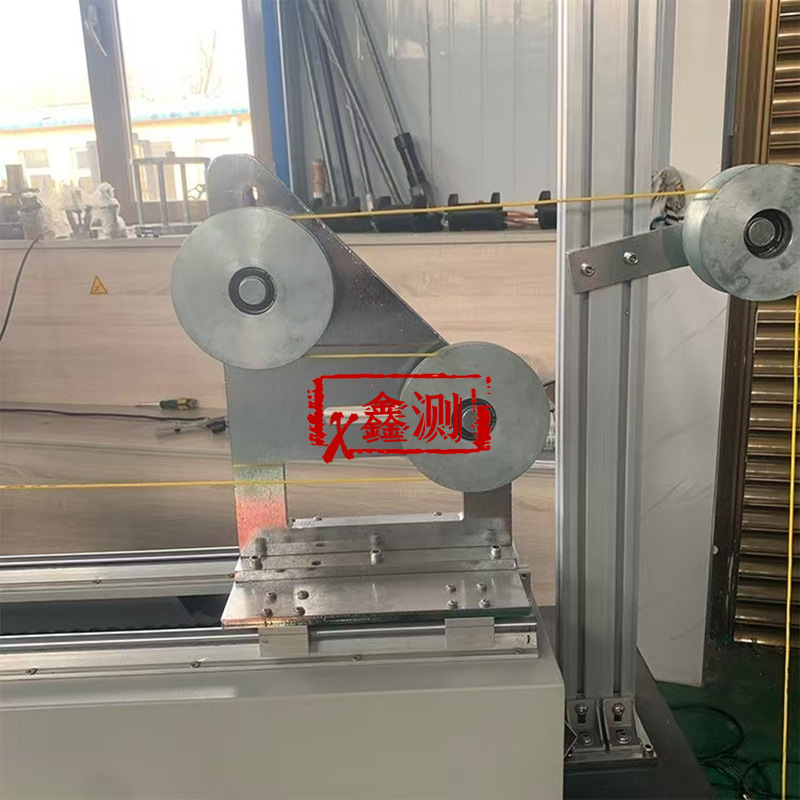

  5长试样通过一对滑轮在1m行程内往复动作，实现对电线电缆的弯曲试验。

   部分参数：

   负载电流：0-25A

    负载电压：0-400V
    试验速度：0.33m/S
    试验行程：1000±20mm
    试验次数：0-999999，可预置
    适用线芯：2-18
    适用线径：0.2-4 mm²
    滑轮直径：60、80、120、160、200mm（客户选配，标配三种）
    组合砝码：0.5-8Kg
    故障检测：电流断路、导体间短路、试验和滑轮间短路
