XS600 распределительный шкаф интеллектуальное устройство управления беспроводной активной температуры пассивный CT индукционный жидкокристаллический манипулятор

Описание

XS600开关柜智能操控装置 无线测温 有源无源CT感应取电 液晶操控

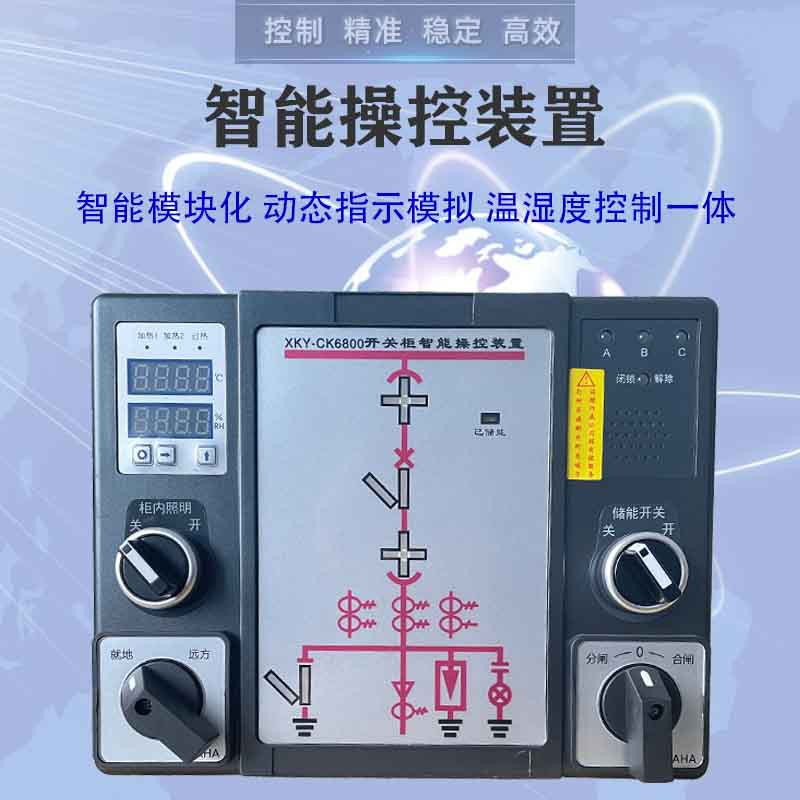

开关柜智能操控装置，功能强大，用于0.4KV-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。具有RS485通讯接口，通讯协议为MODBUS通讯协议。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质

XS600开关柜智能操控装置 无线测温 有源无源CT感应取电 液晶操控

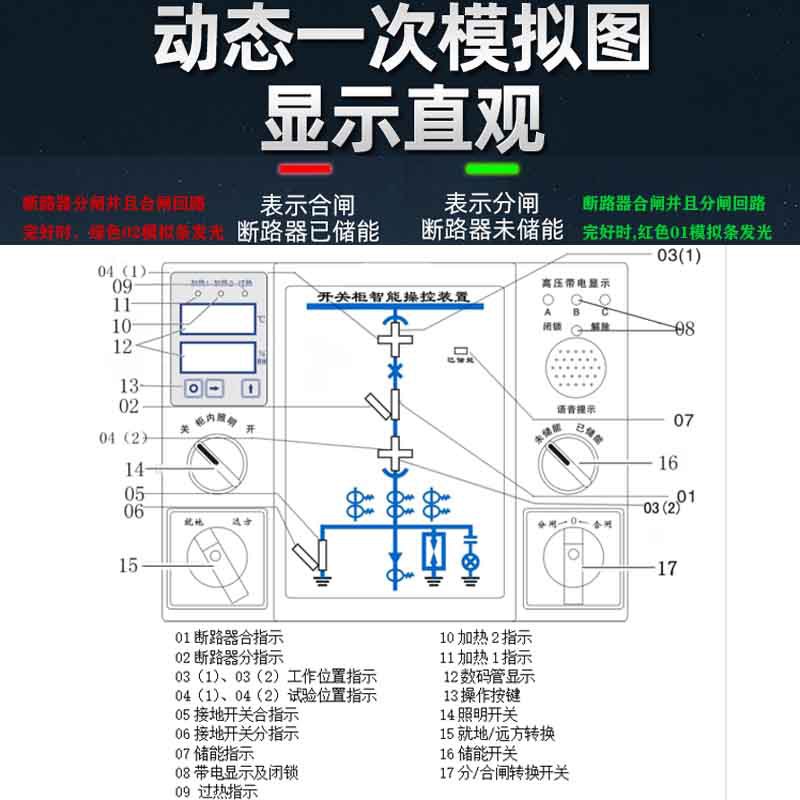

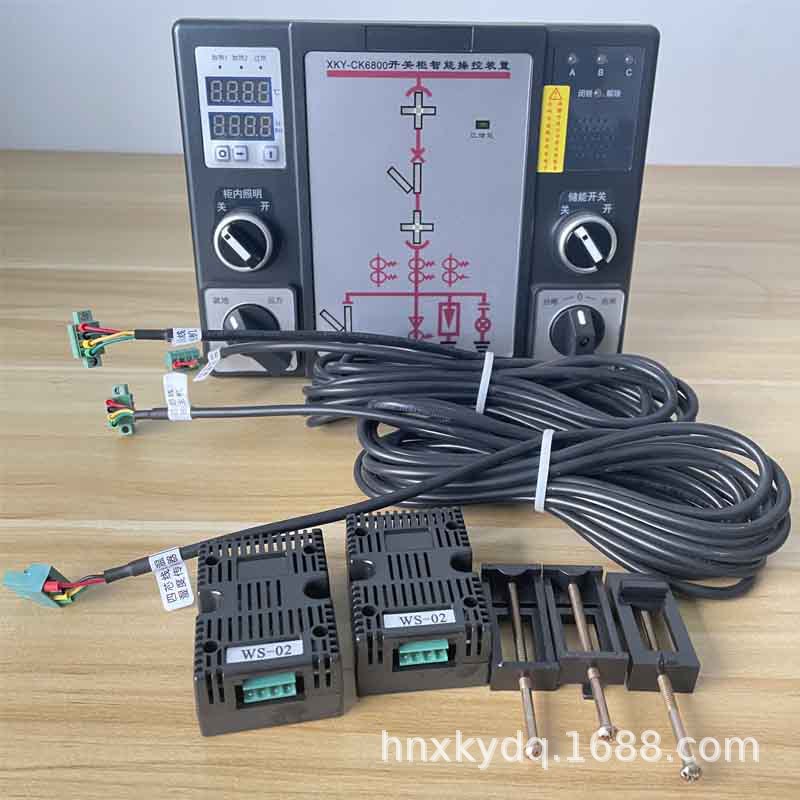

产品功能（对应产品型号具有相应功能）： 1．动态模拟图显示：能够进行断路的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等。 2．高压带电显示：能够分别指示A、B、C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除。 3．操作功能：装置可根据用户需要在面板上设有合闸/分闸转换开关（按钮）、就地/远方转换开关（按钮）和储能按钮等。 4．温湿度控制功能：两路温湿度控制接点 ，可同时控制两路，也可手动强制加热。 控制方式：可带1—2路加热器，例如：当环境湿度≥90%RH时，启动加热，当≤75%RH时，退出加热；当环境温度≥40℃时，加热器无条件退出。对于柜内温湿度用户也可根据需要自行设定。 断线报警：任何一路加热器断线，报警指示灯亮（或可根据用户要求启动排风）。 5．智能语音防误提示：操作者不在试验位置误合接地开关，装置提示“请分接地开关”。 操作者在断路器合闸位置误将手车推进，装置提示：“请分断路器”。 操作者同有以上两条误操作，装置提示：“请分断路器、接地开关”。 6．通讯功能：MODBUS协议方式，RS485通讯接口。可与变电站其它设备组成适时的微机防误监控系统。 7．全电量测量功能：实时测量显示主回路电流、电压、有功、无功等电量参数。 8．触头及电缆搭接头在线测温功能：实时检测断路器触头、铜排及电缆搭接头温度，超温则启动报警功能并显示

XS600开关柜智能操控装置 无线测温 有源无源CT感应取电 液晶操控

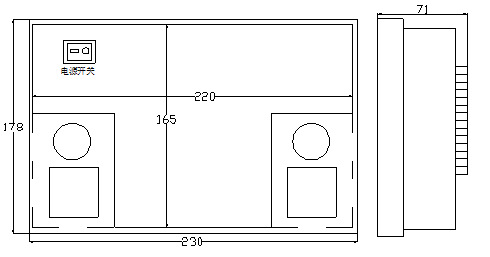

嵌入式安装     外形尺寸：230mm×178mm×71 mm     开孔尺寸：220mm×165mm
