Описание

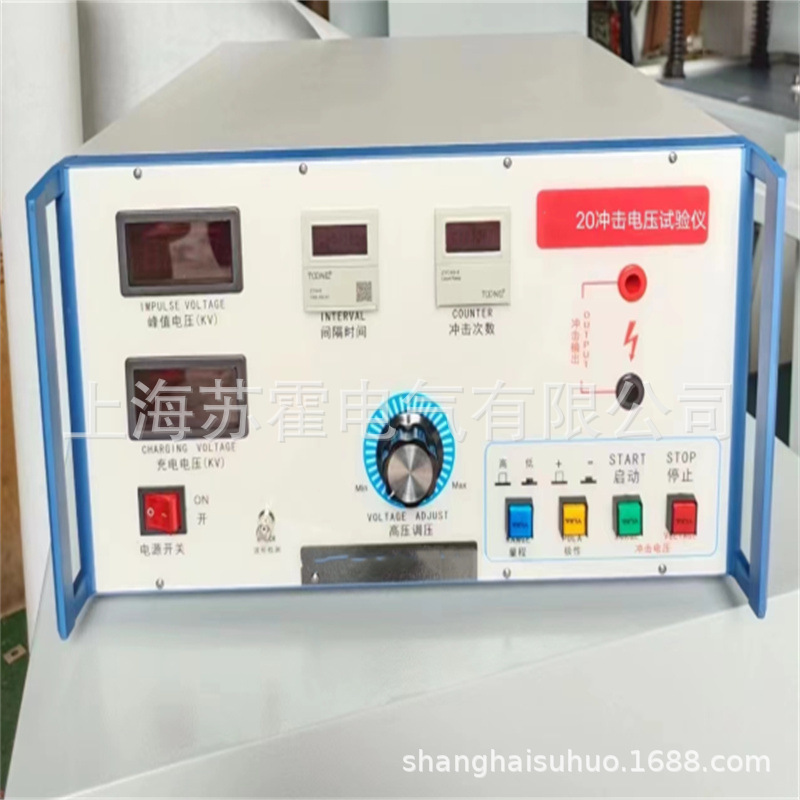

CJ-20冲击电压试验仪是波形为1.2/50s的电压波试验装置。仪器波前时间为1.2s，波后时间为50s。仪器符合GB/T 14048、GB/T10963、GB/T 16916、GB/T 16917、GB/T 14711、IEC255-5标准，用于检测元器件能承受瞬态过电压能力,以及器具的电气间隙和爬电距离。

★ 本仪器为高压试验仪，电压高、能量大、若触及高压危险性大，危及人生安全。仪器的电源须可靠接地，使用前必须认真阅读本说明书。使用时必须十分小心，千万要注意人身安全，在间隔时间继电器、冲击次数 继电器亮、直流电压表有读数时，切不可触及高压输出端、输出引线夹子和被试品，以免受到电击。
★ 为确保仪器可靠运行，仪器的电源也需可靠接地，严禁在没有接地线的情况下，进行高压冲击试验。因为数千伏的电压会损坏低压控制和检测单元。
★ 极性转换前，应先连续按高压停 止 按钮，直到高压电压表充电电压表显示接近于零后方可进行，否则，瞬间逆转的高压会造成仪器的损坏。
★ 当需检测仪器波形和峰值电压时，可通过波形检测分压器检测（分压比为50:1）。
★ 仪器发生故障需维修时，应由专业人员进行维修，开箱维修时，需先用接地线对高压电容器放电后方可进行，以免受到电击。
一、技术指标

● 直流高压 ： 0~20 kV

● 冲击波前时间 　： 1.2 µs ± 30 %
波后半值时间　　　 ： 50 µs ± 20 %

● 峰值电压 　　 ：
低： ： 1 kV ~ 4.99 kV ± 3%
高： ： 5 kV ~ 19.99 kV ± 3%
● 冲击间隔时间 ： 5 ~ 99（S）

● 冲击次数 ： 1 ~ 9999 次

● 极　　性　　　　 　： 正和负

● 仪器内阻　　　　 　： ＜500Ω

● 工作电源
额定电压 　 ： ~220V ± 10% 50Hz
功 耗 　： 50 VA

● 外型尺寸及重量
外型尺寸（宽、高、深） ： 450 × 220 × 520 (mm)
重 量 ： 20 kegs

注：其中

f） ※冲击耐压测试仪(20KV)。25000
g） ※电容器放电装置24500（仅适用于带无功补偿装置的 JP 柜）。

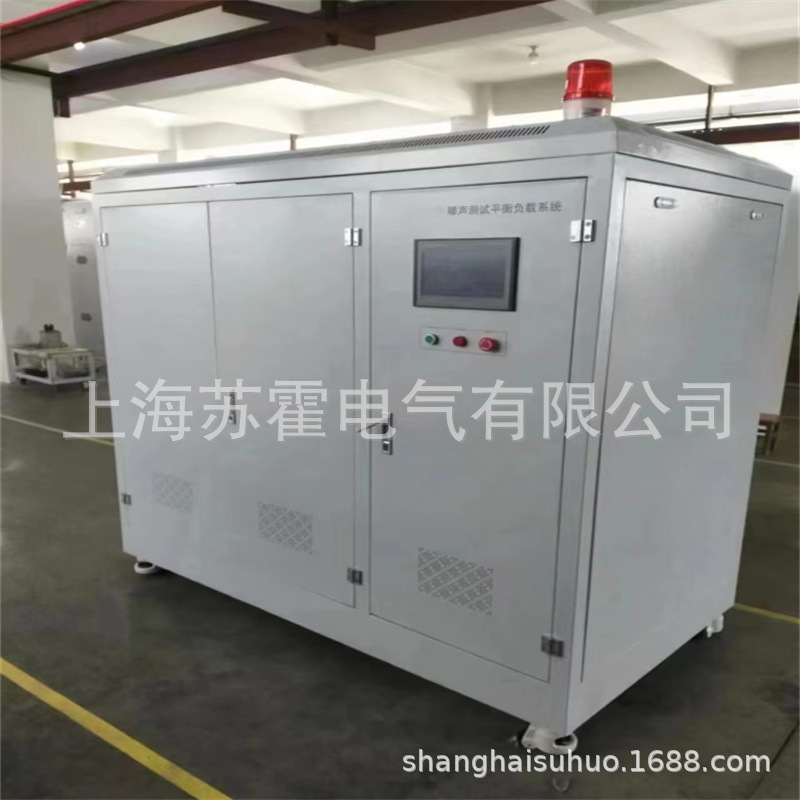

h） ※噪声计和300噪声平衡负载系统115000（仅适用于带无功补偿装置的 JP 柜）。

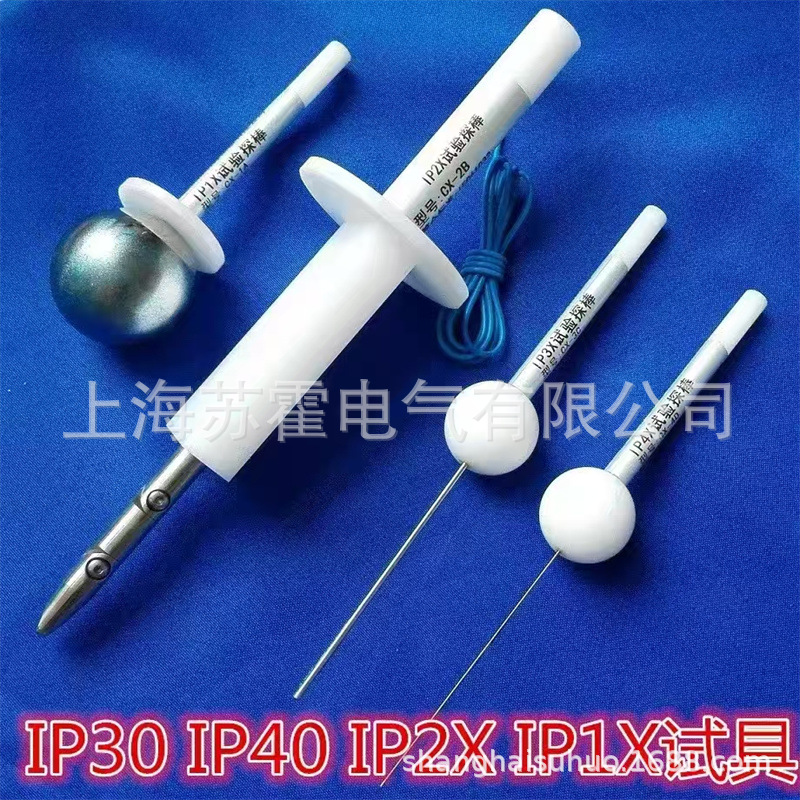

i） ※防护等级测试仪。
