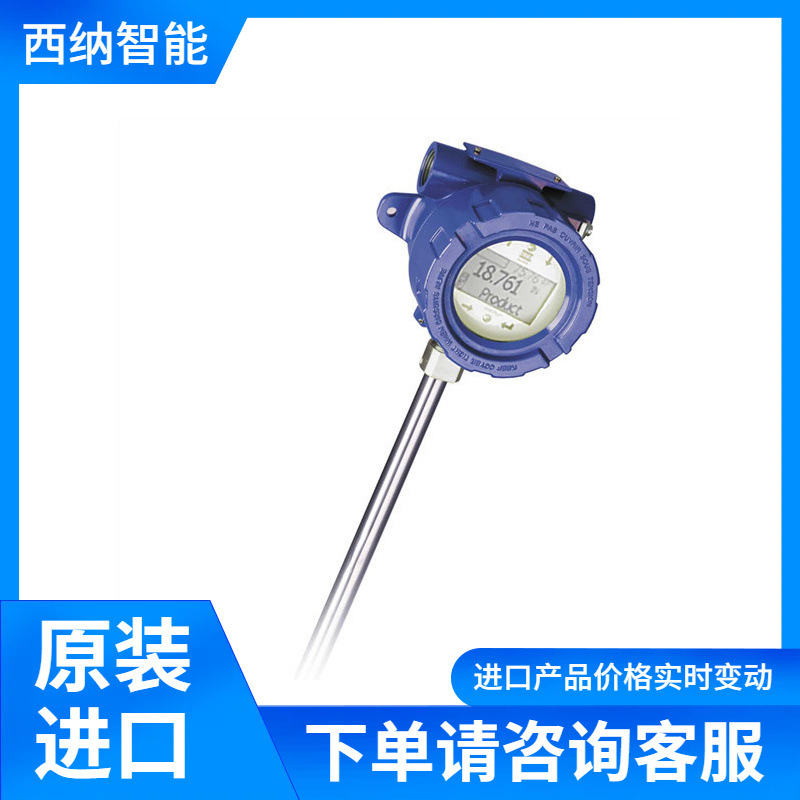

Измеритель уровня MTS LevelLimit

Описание

产品名称：MTS液位计LevelLimit

产品型号：LPL-

产品介绍

测量技术

Temposonics传感器部门提供的线性位移传感器采用公司的Temposonics磁致伸缩技术，实现高水平的准确、稳定地测量位移。

每个Temposonicss位移传感器由波导管、位置磁铁、应变脉冲转換器和辅助电子元件组成。应用中，磁铁会连接移动部件,在波导管的所处位置上产生一个磁场。波导管接通短电流脉冲，产生一个瞬时径向磁场，同时波导管上产生扭转形变。磁场的瞬时相互作用产生的扭转应变脉冲会在波导管上传播。当这个脉冲到达波导管顶部时被转换为电信号。由于已经知道了波导管上的这个脉冲的准确传播速度，接收返回信号所需的时间能够转为一个高精度、可重复的线性位移测量值。

LevelLimit

Level Plus LevelLimit液位计是一个准确坚固的液位计，具有集成的高液位溢出保护功能。该液位计能够测量产品液位、分界面液位、温度和体积。进行电气隔离的高液位检测时，采用一套独立的电子设备和簧片开关技术，随着独立的高液位浮子的移动来提供数字I/O输出。高液位浮子还可用来进行机械验证测试。

性能特点

l5合1测量：

产品液位

分界面液位

温度

容量

高液位数字I/0

l无需定期维护或重新校准

l固有精度+1mm

l集成式显示屏

l防爆

技术参数

产地：美国

输出

测量值：产品液位和分界面液位

输出信号/协议：Modbus RTU,模拟(4至20 mA), HARTO

订购长度

柔性管: 1575至22000 mm (62至866英寸)

刚性管：305至7620 mm (12至300英寸)

固有精度：+1 mm (0.039 in.)

重复性：0.001% F.S.或0.381 mm (0.015 in.)中较大者(在任何方向上)

温度输出

测量值：平均温度和多点温度(Modbus)

单点温度(模拟，HART)

温度精度(Modbus, DDA)：

+0.2°C (0.4°F)范围.40至-20°C(-40至-4°F)，

+0.1°C (0.2°F)范围-20至+70°C(-4至+158°F)，

+0.15°C (0.3°F)范围+70至+100°C (+158至+212°F)，

+0.5°C(0.9°F)范围+100至+105°C(+212至221°F)

温度精度(模拟，HARTY)

+0.28°C (0.5°F)范围-40至+105°C (- 40至+221°F)

数字I/0

输人电压：高达30VDC

电阻：500 Ω

电流开关能力：50mA@28VDC

兼容性：ABB RMC 100, Emerson ROC 827, Xetawave l/0及其他

电缆：

需要使用Cat5或同等类型的电缆(15pF /英尺或49pF /m),以实现4000英尺(1200 m)的长度

电子元件

输人电压：10.5至28 VDC

故障保护：高报警，满量程(Modbus)

低报警(3.5 mA默认值)或高报警22.8 mA(模拟，HART)

反极性保护：串联二极管

EMC：EN 61326-1, EN 61326-2-3, EN 61326-3-2, EN 61000-6-2, EN 61000-6-3, EN 61000-4-2,

EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

环境保护

外壳防护等级：NEMA Type 4X. IP65

湿度：0至相对湿度，无冷凝

工作温度

电子部分: -40至+ 71°C(-40至+160°F)

传感元件: -40至+ 125°C(-40至+ 257°F)(如需特定温度范围，请联系制造商)

温度元件: -40至+ 105°C(-40至+ 221°F)

容器压力

柔性管: 30 bar (435 psi)

刚性管: 69 bar (1000 psi)

材料

接液部件: 316L不锈钢(如需其他替代材料，请联系制造商)

非接液部件: 316L不锈钢，环氧涂层铝

现场安装

外壳尺寸

双腔: 117 mm(4.6英寸)Wx127 mm(5英寸)Dx206 mm(8.1英寸)H

安装

柔性管或刚性管：4英寸，可调节MNPT，ANSI和DIN法兰

布线

连接：接线端子

电气连接

双腔：%4英寸FNPT电气接口，或者M20电气接口(适用于ATEX/ IECEx认证)

显示

测量值：产品液位、分界面液位和温度

产品应用

库存控制

散装存储

储存交接

行业：

石油

液化石油气

食品与饮料
