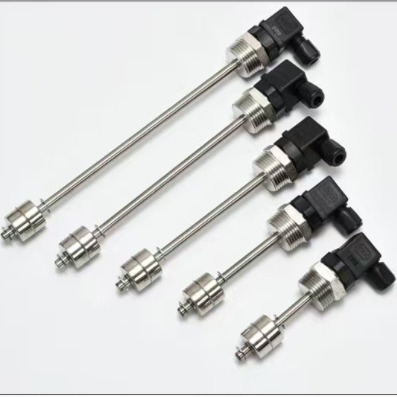

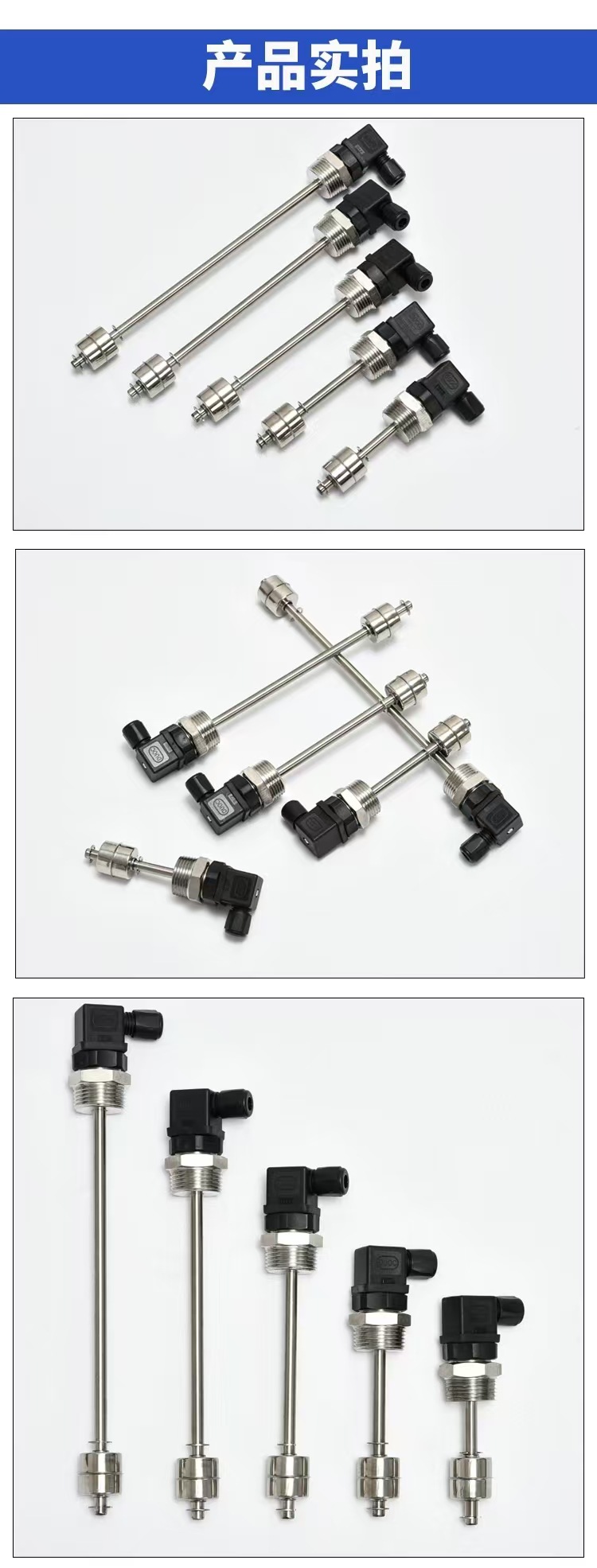

Переключатель уровня плавающего шара марки Hesmann из нержавеющей стали контроля уровня воды многоточечный датчик уровня гета

Описание

小型浮球液位开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，
只要材质选择正确，任何性质液体、压力、温度皆可使用。
液体介质性质与浮球关系：
1.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。
2.浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重SG，一定大于浮球规格所标示，
否则，浮球开关无法浮动。
3.粘度高不会干涸的液体，一般应选用外径较大的浮球。
4.浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则会影响浮球队开关的动作。
用途：
小型浮球液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种
安装形式，适用于各种形式的容器。
产品分类说明
系列 组合形式 特点
塑胶类 全PP材料 无毒辣,食品级,适用于水类介质的食品,家电等产品
PP+NBR浮球 可耐较高温度,比重低,适用于油类介质
PVDF 耐温120度，耐酸碱腐蚀,结构精巧耐用
Teflon 产品寿命长、可靠性好，耐压能力更强，适用范围广。应用于大多数油类，在水中具有良好的稳定性。
不锈钢类 全不锈钢 使用寿命长,耐较高温,使用于水和油及弱酸碱环境
全不锈钢(耐高温) 耐温达200度,适用于油类高温环境
不锈钢+PP浮球 无毒,食品级,适用于特定杆长的水类介质产品
不锈钢+NBR浮球 可耐较高温度,比重低,适用于特定杆长的油类介质产品
选型说明：
　请依照被测物之使用温度、压力、比重、耐酸碱等特性，选用上表所列各种规格的浮球。
1、温度：PVDF最高温度为120℃，PP最高为80℃，SUS304/316最高为200℃。
2、压力：塑胶类浮球耐压最大5kg/cm2，SUS浮球耐压最大30kg/cm2。
3、粘着：应选用球大、比重小的浮球才能克服液体表面张力。
4、化性：塑胶材质适用于酸碱场所，如有温度考虑时应选用PVDF。
5、油精：应使用金属材质。
6、比重：浮球比重SG必须小于被测液体，否则浮球浮不起来。
7、电压：220VAC/200VDC电流：0.7A

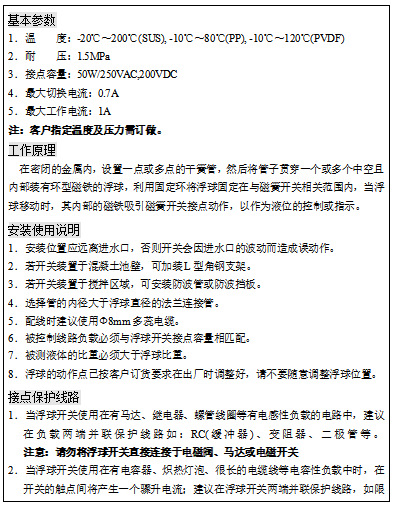

连杆式浮球液位开关基本参数
1.温度:-20℃~200℃(SUS),-10℃~80℃(PP), -10℃~120C(PVDF)
2.耐压:1.5MPa
3.接点容量:50W/250VAC,200VDC
4.最大切换电流:0.7A
5.最大工作电流:1A
注:温度及压力需订做。工作原理
在密闭的金属内，设置一点或多点的干簧管，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，
其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。安装使用说明
1.安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
2、若开关装置于混凝土池壁，可加装L型角钢支架。
3.若开关装置于搅拌区域，可安装防波管或防波挡板。
4.选择管的内径大于浮球直径的法兰连接管。
5. 配线时建议使用Φ8mm多蕊电缆。
6.被控制线路负载必须与浮球开关接点容量相匹配。
7.被测液体的比重必须大于浮球比重。
8.浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。
