Описание

端子拉力测试仪50公斤 卡车线束拉力试验机 卧式接线端子拉力机

一、产品简介

上海恒刚生产供应的端子拉力测试仪50公斤是线束及电子行业重用来检测各种线束接线端子的拉脱力的测力仪器。端子拉力测试仪可配置数显、表盘推拉力计和夹具，端子拉力测试仪具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点，端子拉力测试仪可适用于线材端子以及焊点脱落测试，各类型的推拉力计测试，断点测试等。铆钉、焊接、冷热压贴膜、键盘按钮手感度测试、拉压力测试，是线束生产厂家确保产品质量的理想设备。

二、规格参数

三、功能特点：

1.卧式安装。

2.手动操作，操作简单稳定。

3.可将本机台安装于桌（台）上使用，使机架更加稳固。

四、安装方法：
1、机座的安装方法：

本仪器可安装在桌子上，使仪器稳固。

安装时请工作台面水平，使测试得到准确的数值。

安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。

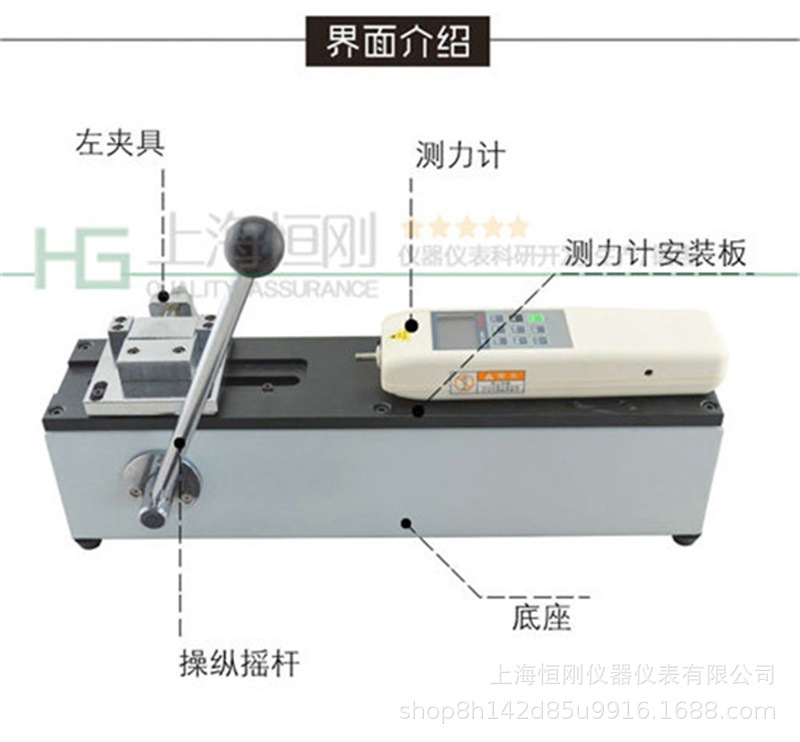

（1）安装HF系列（峰值法兰电子压力计）的安装方法：

A、用M4扳手将测力计安装板上4个M 4×6的内六角圆柱头螺钉松开，卸下测力计安装板；

B、安装HF系列（数显式数显式推拉力计）的数显式推拉力计时，用M4内六角扳手将附件袋里的4枚M4×0的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚精×0的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上45×30的孔旋入测力计4个精的螺纹孔；

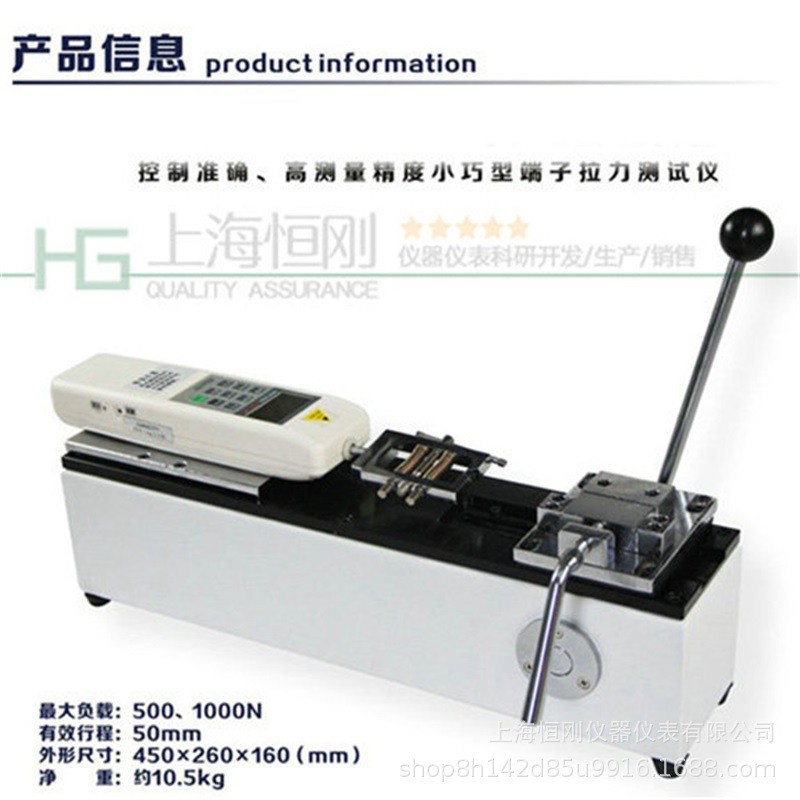

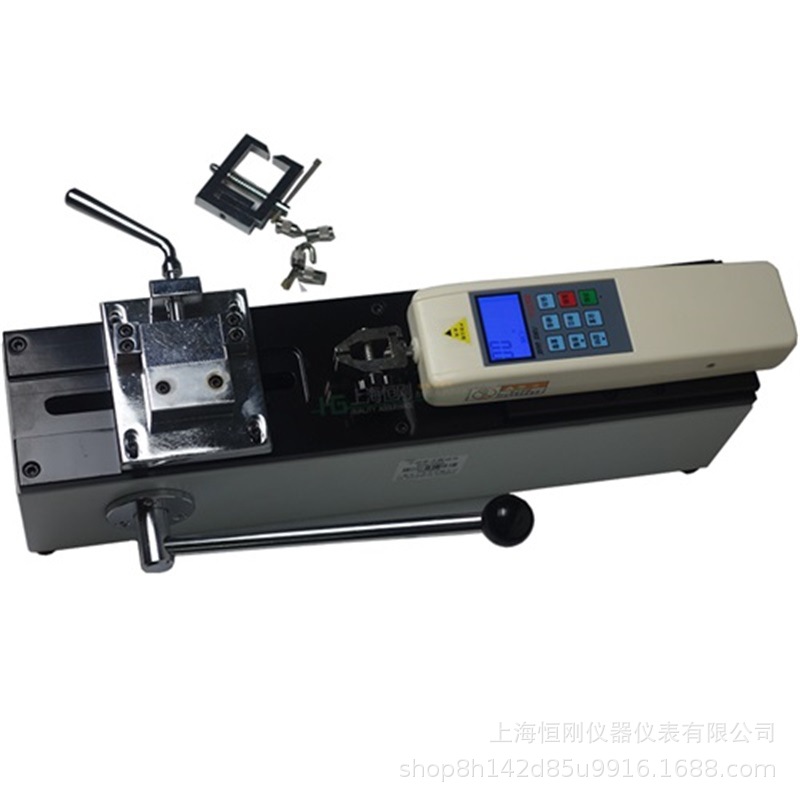

配置SGHF数显式推拉力计的图片

（2）安装NK系列（指针式数显式推拉力计）的数显式推拉力计时，

用十字螺丝刀把数显式推拉力计后盖上的4枚 M×0的螺钉卸下，

将附件袋里的4枚精×4的十字槽螺钉穿过测力计安装板上的45×30的安装孔，

旋入测力计后盖上的4个精螺纹 孔（卸下精×0的螺钉的螺纹孔）；

安装好数显式推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。

配置SGNK表盘式推拉力计的图片

五、操作过程

1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。

2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。

3、用M4内六角扳手，将左夹具中心对准右夹具的中心。

4、若用HF系列（峰值法兰电子压力计）的数显式推拉力计时，打开电源，待液晶显示屏显示为零后即可。

5、若安装NK系列（指针式数显式推拉力计）的数显式推拉力计时，按一下切换按钮，使指回到零位即可。

6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。

六、注意事项

A、设备应安装在干燥通风、无腐蚀气体存在的厂房中。

B、设备安装牢固，要有可靠接地，设备专线供电，以防干扰。

C、设备周围不得有强磁场干扰源,设备主轴不能承受径向力，同轴度要求误差不超过0.05mm，使用有补偿间隙的柔性联轴节,设备由专业操作人员按照分类说明书设定仪表参数并操作。

D、设备出厂精度已经标定，非专业人员不得调整任何标定的精度上的按键和旋钮，否则会造成精度偏差，需返回重新标定，非专业人员不得操作。

E、环境温度不超过40℃，海拔高度不超过2500m。当环境温度为20℃时，相对湿度不大于85%。

七、应用行业

推拉力测试是衡量器件的固定强度、键合能力等不可缺少的动态力学检测，可扩张性强，测量值高效，可以进行不同速率和推刀高度下焊点强度比较；通过恒速运动来检测材料的强度，可以直观有效的检测焊点的可靠性。观察测试材料件底部焊点情况，以及测试获得的推力值和曲线分析料件焊点的可靠性。

八、测试目的

由于料件实际上板应用后出现本体外壳脱落的情况，所以用推拉力测试仿真机械失效模型。通过测试后的推力值和现象检测焊点的牢固度。

推力测试在目前市场上主要是为了验证以下一点：

A、评估金线焊接点的可靠性

推力测试时，推力方向是平行于被测物平坦的表面；推力测试后，推力值还应结合放大镜观察焊接实际情况对焊点的可靠性进行评估。理论上被测样品宜多，推力值越大越好。

拉力测试在目前主流市场上主要是为了验证以下三点：

A、评估贴片式料件焊点的可靠性

B、评估IC与PCB之间焊点的可靠性

C、评估BGA封装料件焊点的可靠性
