一、 仪器概述

    本仪器适用于各种软磁铁芯闭路伏安特性的测量。测量频率为50H_Z。初级磁化电流0至199.9mA连续可调。次级感应电压测量分三个量程：0至199.9μV、0至1.999mV和0至19.99mV。用本仪器进行测量时，初、次级均为单匝。利用将话筒插头穿过被测铁芯的简便操作，即可完成快速检验测量工作。

本仪器尤其适合对漏电开关中的互感铁芯进行检验，因为仪器的测量配置可完全模拟被测铁芯在漏电开关中的实际设计条件和运行状态。在漏电开关的生产流程中，用本仪器可对铁芯进行逐个检验，快速判断铁芯的开路伏安特性合格与否，避免造成后续绕线、装机等工序的不必要的浪费，保证产品质量。

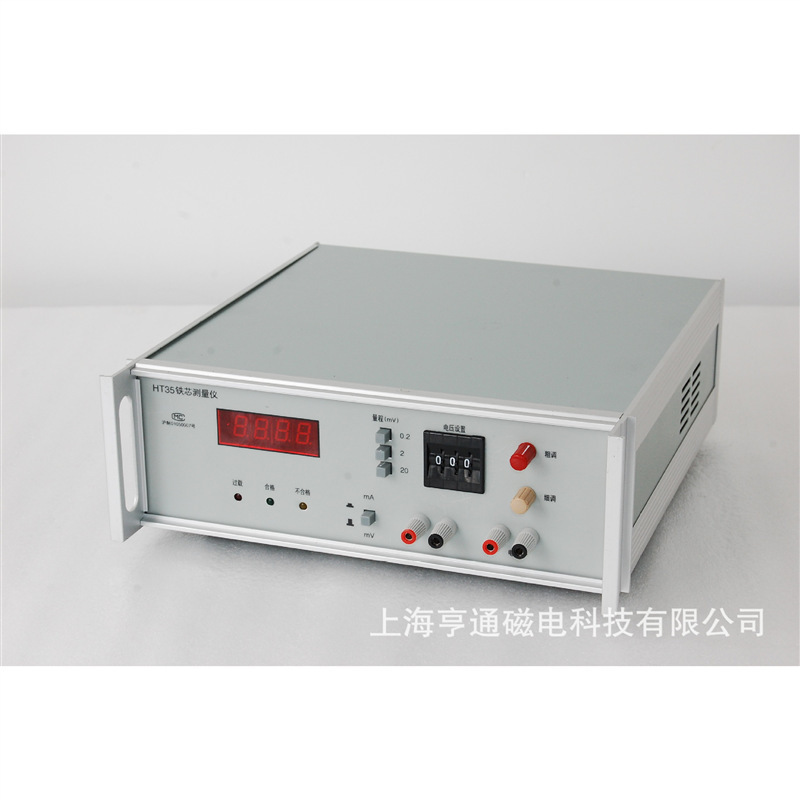

二、面板

1．数字显示（3位）可显示磁化的电流（mA）和显示磁感应电压值（mV）.

2．电压量程（满量程表示），根据感应的磁感应值来决定选择不同的量程．

0.2：表示最大读数可达到0.2mV(即200μV)

2：　表示最大读数可达到2mV

20： 表示最大读数可达到20mV.

3．电压设置：主要表示预先可设定一个电压值，当数字表读数（电压）小于设定值时，不合格黄灯（9）亮,当数字表读数(电压)大于设定值时合格绿灯(10)亮,当电磁感应讯号大于过载指示灯亮(仪器放大器过载)设定值为接近0.2V.

假如设定值为,过载值为,当＜＜时合格．

                                 ＜时不合格.

                                ＞时过载.

4．电流调节粗调旋扭最大可调节到0～200mA.调节范围较粗.

5．电流调节细调旋钮.但当粗细调节至零时,则细调不起作用.

6．电流输入端,红色为高端,黑色为低端.

7．电压插座两端“(高端S1) (低端S2)”,电流插座两端“（高端S3低端S4）”测试工装中有四个端口插头，分别为(P1、P2、P3、P4).带屏蔽线的一端为电压低端.在仪器中电压端口呈短接状态，测量时电压测试线直接穿过样品作为次级讯号源输入到仪器的电压输入端进行测量.

8．mV-mA转换开关,按下时数字表显示电流值,弹出时数字表显示电压值.

9、10、11为样品测试结果指示灯，黄灯亮为不合格，绿灯亮为合格，红灯亮为过载,指示灯亮和电压设置大小直接有关联.

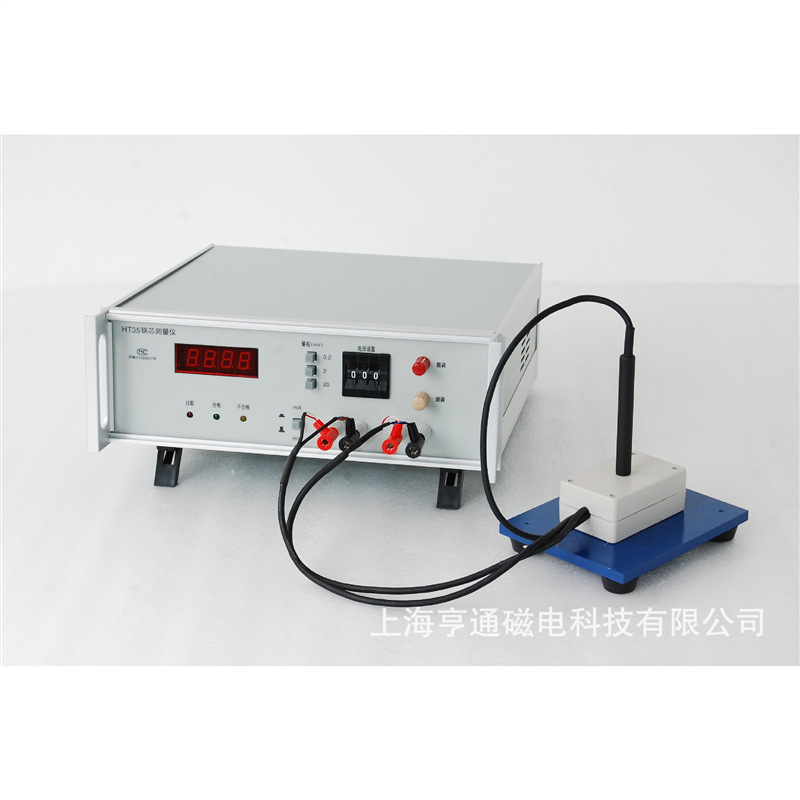

1、 将测试小盒放在仪器前方，小盒后部的两组四根引线上的四个莲花插头P₁、P₂、P₃和P₄分别插入仪器面板上的四个插座S₁、S₂、S₃、和S₄。注意引线上的初、次级应与面板上的初、次级标志相对应；红色插头应插入相应的标有红圈的插座。

2、 将测试小盒上的话筒插头P插入小盒上的插座S。

3、 将初级电流调节旋钮（粗调VR₁，细调VR₂）逆时针方向旋到停止位置。

4、 将仪表显示选择开关K₂拨至mA位置，量程选择开关K₁拨至19.99mV档。

5、 将仪器电源线插头插入220V市电插座并开启电源开关K。预热5分钟后即可对铁芯进行测量。

以下分两种情况叙述操作步骤：

A、 一般软磁铁芯的开路伏安特性及磁化特性的测量。

B、 对漏电开关互感器铁芯的快速检验。

    A.6、拔出测试小盒上的话筒插头P，将被测铁芯放在插座S上面，插入插头P使之穿过铁芯内孔，并与插座S接通。

A.7、旋动初级电流调节旋钮（VR₁和VR₂），直至数字表头（DVM）显示值为所要求的初级电流值I₁。例如要求在I₁=30mA条件下进行测量，则调VR₁和VR₂使表头显示为30.0（mA）。

A.8、将仪表显示选择开关K₂拨至mV或mV电压位置，并适当选择量程开关K₁的位置，即可由数字表头上读出该铁芯在初级电流I₁作用下的次极电压值V₂。例如在I₁=30mA作用下次极电压V₂=52.7mV。当K1置于199.9mV量程时，表头显示52.7（mV）。

注：量程开关K₁应置于分辨率最高而又不过载的位置。在上例中，K₁置于199.9mV量程时，表头显示为52.7（mV）；若K₁置于1.999mV量程，显示为0.053（mV）。若K₁置于19.99 mV量程，显示为0.05（mV）。显然在此例中，K₁应置于199.9mV量程。

A.9、用本仪器进行测量时，初、次级均为单匝。若要求测量某铁芯在初级匝数为N₁、初级电流为I¢₁作用，次极N₂上的感应电压V¢₂，则应将步骤A.7中的I₁值调至：

I₁=N₁´I¢₁

次极感应电压V¢₂应等于按步骤A.8操作所得到的V₂值的N₂倍，即：

V¢₂=N₂´V₂

例如要求测量铁芯在N₁=6，I¢₁=12mA作用下次极N₂=50上的感应电压V¢₂，步骤A.7的调节应使数字表头显示的电流值I₁=6´12=72mA，此时再按步骤A.8操作，数字表头显示的电压值若为V₂=187.5mV，则V¢₂=50´187.5=9375mV，即9.375mV。

应注意到本仪器的测量频率为50Hz（严格说应为市电在测量时的实际频率），因此使用本仪器测得的是50Hz下的交流伏安特性和交流磁性。仪器显示的电流、电压均为有效值；计算出的磁场、磁感都是峰值，相对磁导率为交流磁化条件下的振幅磁导率。

以下叙述对漏电开关互感器铁芯进行快速检验的操作步骤

B.6、设铁芯在漏电开关中的设计参数为：

双初级线圈差动作用于铁芯，匝数均为N₁。次级匝数N₂。设计要求在额定动作电流I_Dn作用下，次级输出电压不小于V¢₂。

首先计算每匝次级线圈应输出的电压值：

Vo=V¢₂/N₂          (9)

将量程选择、拨码范围开关K₁置于适当位置，并将拨码开关K₃的数值调到按公式（9）计算出的Vo值。

B.7、利用VR₁粗调电位器和VR₂细调电位器调节初级电流，使数字表头显示值等于N₁I_Dn(mA)。

B.8、同A.6。

B.9、观察仪器面板上的三个指示灯。若合格灯（绿色）LED_G点亮，则说明该铁芯达到设计要求。若不合格灯（红色）LED_N点亮，说明该铁芯在额定动作电流I_Dn作用下，次级输出达不到设计要求。若过载灯（黄灯）LED_A点亮，说明量程开关K₁和拨码开关K₃位置不当，仪器内部放大器过载；此时必须重新调节K₁和K₃，使仪器恢复正常。

B.10、拔出插头P，取下铁芯。继续以同样操作步骤测量下一个铁芯。对于同批设计条件相同的铁芯，仪器不需要作任何调节，即可依次插、拔插头P，更换被测铁芯，观察指示灯明灭情况，逐个判断铁芯是否合格。

当供电电压有较大波动时，表头显示的电流值可能偏离按B.7调出的数值。此时可调节VR₂细调电位器，使显示恢复到N₁I_Dn值。

B.11、如果检验中需要知道被测铁芯的实际输出电压值，可将仪表显示选择开关K₂拨至电压位置，即可由数字表头读出每匝次极线圈的实际输出电压。为了充分利用那些虽不合格，但与设计要求相差并不太大的铁芯，可用读出的实际输出电压值，计算出应增加的次极匝数，在后续绕线工序中适当补救予以利用。对于经检验合格，但实际输出高于设计要求较多的铁芯，允许在饶线工序中适当减少次级匝数。在上述两种情况下都能使漏电开关生产厂充分利用铁芯及铜线材料，降低消耗，从而在保证质量的前提下降低生产成本。

B.12、使用本仪器还可测量漏电开关互感铁芯的另一重要特性：在额定不动作电流I_Dn作用下的次级输出V¢₂。此时可先在K₂位于电流位置时，利用粗调(4)和细调(5)调节初级电流，使数字表头显示值等于初级匝数与额定不动作电流I_Dno的乘积N₁I_Dno然后将K₂拨至电压位置，读出每匝次级输出电压值。

例一、 某钟铁芯在漏电开关中的设计参数为：

    N₁=1，I_Dn=25mA，N₂=500，V¢₂=42mV。即要求在额定动作电流I_Dn=25mA作用下次极输出不小于42mV。按公式（9）计算，Vo=42/500=84mV。

将开关K₁置于199.9mV量程，此时拨码开关K₃的拨码范围为0至199mV，将它拨至0 8 4，84mV。在此条件下测量，若单匝次级输出电压低于84mV，不合格灯LED_N亮；输出等于或大于84mV时，合格灯LED_G亮。

在K₂位于电流位置时，调节VR₁和VR₂，使表头显示数值为25.0（mA）。此时即可开始逐个检验铁芯。

例如某铁芯经检验为合格，拨动K₂至电压位置，表头显示为89.3（mV）。另一铁芯也合格，次级单匝输出为92.7mV，超过84mV较多，可计算出：

42mV/92.7mV=453.1匝，

此时可考虑对此铁芯在绕线时允许少绕次级，即绕454匝，次级输出电压已可大于42mV。又另一铁芯经检验为不合格，检查次级单匝输出为82.5mV。计算出：

42mV/82.5mV=509.1匝。

这说明该铁芯虽按原设计条件不合格，但如将次级线圈绕制510匝，输出仍大于42mV，可以使用。

例2、某种铁芯在漏电开关中的设计参数为：

N₁=6，I_Dn=30mA，N₂=3，V¢₂=5mV，即要求在额定动作电流I_Dn=30mA作用下，次级输出不小于5mV。

按公式（9）计算：Vo=5/3=1.667mV

将开关K₁置于1.999mV量程，此时拨码开关K₃的拨码范围为0至1.99mV，将它拨至1 6 7，即1.67mV。

在K₂位于电流位置时，调VR₁和VR₃，使表头显示数值为：N₁ ´I_Dn=6´30=180mA，即显示180.0（mA）。此时即可开始逐个检验铁芯。

检验中若合格灯LED_G亮，说明被检验铁芯次级单匝输出等于或大于1.67mV，亦即当次级为3匝时，输出等于或大于5mV，若不合格灯LED_N亮，则次级输出达不到设计要求。

四、 电路原理

本仪器采用工频50Hz交流磁化的伏安法。为使测量检验的操作简便，被测铁芯受单匝磁化，次级单匝输出。仪器的原理框图如下：

1、互频50Hz磁化电流来自选频和功放电路。通常伏安法仪器，也包括过去生产的MIC型仪器，磁化电流一般都是经过适当的降压装置，直接取自220V市电。由于市电电压的波动，磁化电流也将比例地变化。在市电电压经常波动的情况下，会给测量检验带来很大的不便，此外，市电波形经常受到电网中其他负荷以及各种干扰的影响，有时严重偏离正弦；如果供电系统使用一般的稳压装置，波形畸变可能更为严重。畸变的磁化电流将给伏安法测量仪器带来误差。采用稳频稳伏的50Hz发生器供电可以解上述两方面的困难，但同时又带来两个新的问题：

（1）、当发生器的频率与市电供电频率稍有差异时，仪器测量电路可能产生差拍干扰。这对于MIC型这种高灵敏度测量仪器（满度200mV。分辨率为0.1mV）的影响尤为严重，甚至可能完全无法进行测量。

（2）、电路可能较为复杂，增加仪器成本。

    本仪器巧妙地解决了上述困难。选频电路首先对取自市电的15V交流电压进行削波，获得基频为50Hz，且频率与市电同步变化的方波。当市电供电电压变化时，此方波的波形和幅值可基本保持不变。通过有源带通滤波器,得到正弦电压。此正弦电压的频率严格与工频同步，且振幅十分稳定。实验表明，当市电供电电压变化时，选频电路的输出电压变化低于1%。

   通过交流功放电路向初级磁化电路提供小于200mA的交流电流VR₁和VR₂电位器分别用作磁化电流的粗调和细调。

2、次级电压测量部分由电压提升和线性整流两部分电路组成。

整流后的电压经过两节G型阻容滤波后输往显示仪表。

3、电流测量部分通过精密线形整流电路上取得.

4、显示仪表为3½位直流数字毫伏表。它兼作电流（mA）、又作电压（mV、mV）两个测量结果的显示，由显示选择开关K₂进行转换。

电压测量部分的量程开关K₁同时变换显示仪表的小数点位置，便于直接读数。

5、对于某些测量场合，特别是对漏电开关用的互感器铁芯的检验，一般都不关心次级电压的具体数值，检验人员仅需知道被测铁芯是否达到某一电压数值。为此本仪器设置了比较电路，由发光二极管指示被测铁芯是否合格，实现快速测量检验．

五、 技术指标

1、 磁化被测铁芯的磁动势范围：0~199.9mA。

磁动势测量准确度：

+1.5%读数值+1.5%满度值。

2、 磁动势稳定度：

当市电电源电压变化+10%时，磁动势变化不大于+3%。

3、 次级电压设定值：

0~199mV（分辨率为1mV）;

0~1.99mV（分辨率为0.01mV）;

0~19.9mV（分辨率为0.1mV）:

次级电压设定准确度：

+1.5%读数值+1.5%满度值。

4、 次级电压测量范围：

0~199.9mV（分辨率为0.1mV）

0~1.999mV（分辨率为0.001mV）

0~19.99mV（分辨率为0.01mv）。

次级电压测量准确度：

在基本量程0~199.9mV为+1.5%读数值+1.5%满度值。

其它量程为+1.5%读数值+1.5%满度值。

5、 电源：单相交流220V，50Hz。

6、 尺寸：320´240´140mm

7、 重量：4Kg

六、 注意事项

1、 同一铁芯多次测量的结果可能不一致。这是由于铁芯材料不同的磁化历史和不同的环境条件等多种因素造成的。测量结果的偏差大小决定于铁芯材料、处理工艺、测量时的环境条件及工作点等；有时这种偏离可能远高于仪器指标所规定的误差规范。

2、 本仪器次级测量电路是在纯正弦波条件下校准的。使用时，由于铁芯受到磁化的工作点不同，次级电压波形可能有较大失真。这将在不同程度上影响本仪器测量次级电压的准确度。

3、 仪器交用户使用前已经严格校准，机内各微调元件不得随意旋动。

4、 本仪器设计制造者在仪器的保证期内负责对非使用者过失造成的损坏和故障进行检修、校准并更换失效的元器件。

5、 用户自行维修一般仅限于开关、插头等易损件，仪器其它部分的维修需要由有经验的通晓电路技术的人员进行。

 上海亨通磁电科技有限公司
