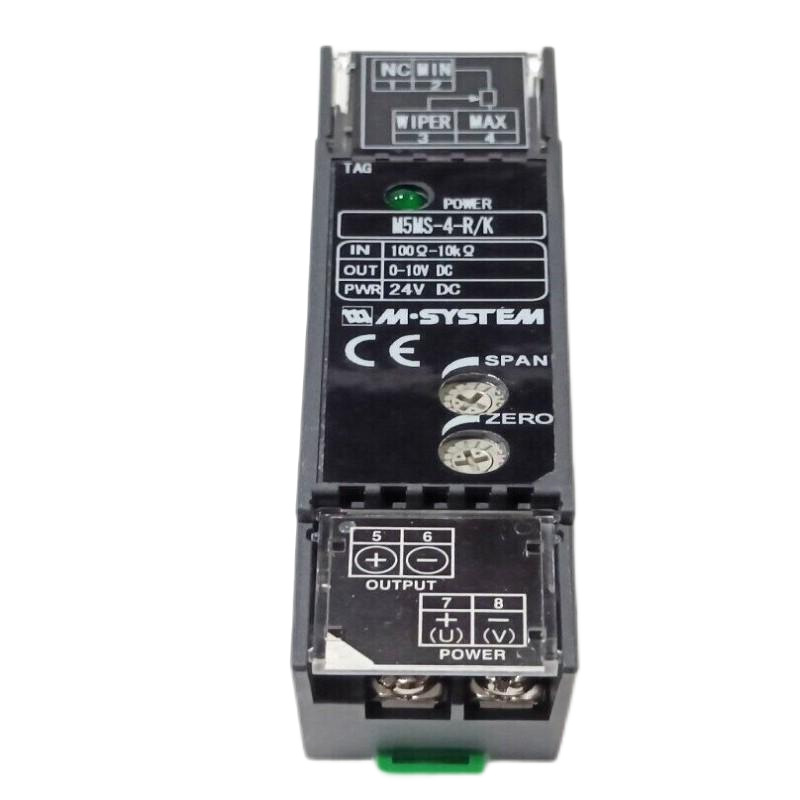

Оригинальный заводской преобразователь изоляции сигналов Aimo M-SYSTEM M5MS-4-R

Описание

原厂！！爱模M-SYSTEM 信号隔离变换器 M5MS-4-R

原厂！！爱模M-SYSTEM 信号隔离变换器 M5MS-4-R

主要的功能与特长
●向以电位器的电阻变化为输出的传感器提供恒定激励电压，对所获得的直流信号进行放大，并将其转换成相互隔离的直流信号
●小形端子盘构造
●可进行高密度安装
●备有电源显示灯

机型: M5MS－①－②③

订货时的事项
・机型代码: M5MS－①－②③
　①～③在下列代码中选择。
 （例如: M5MS－A－R/K/Q）
・特殊规格: （例如: /C01/V01/S01）

输入信号
总电阻值100Ω～10kΩ

①输出信号
◆电流输出
A: 4～20mA DC (负载电阻 550Ω以下)
D: 0～20mA DC (负载电阻 550Ω以下)
Z: 电流范围 (参照「输出规格」之项)
◆电压输出
1: 0～10mV DC (负载电阻 100kΩ以上)
(不符合CE)
2: 0～100mV DC (负载电阻 100kΩ以上)
(不符合CE)
3: 0～1V DC (负载电阻 100Ω以上)
4: 0～10V DC (负载电阻 1000Ω以上)
5: 0～5V DC (负载电阻 500Ω以上)
6: 1～5V DC (负载电阻 500Ω以上)
1W: -10～+10mV DC (负载电阻 100kΩ以上)
(不符合CE)
2W: -100～+100mV DC (负载电阻 100kΩ以上)
(不符合CE)
3W: -1～+1V DC (负载电阻 800Ω以上)
4W: -10～+10V DC (负载电阻 8000Ω以上)
5W: -5～+5V DC (负载电阻 4000Ω以上)
0: 电压范围 (参照「输出规格」之项)
01: 电压范围 (参照「输出规格」之项)
(不符合CE)

②供电电源
◆交流电源
M: 85～264V AC (允许电压范围 85～264V AC、47～66Hz)
(不符合CE)
◆直流电源
R: 24V DC (允许电压范围 24V±10%、纹波系数 10%p-p以下)

③附加代码 (可多项)
◆响应时间 (0→90%)
不写入: 标准响应型 0.5s以下
/K: 快速响应型 约25ms
◆小输入量程
不写入: 总电阻值的70%以上
/A1: 总电阻值的50%以上 (不符合CE)
(只能选择电流输出代码A、D)
◆特殊规格
不写入：无特殊规格
/Q：特殊规格（从特殊规格之项另请选择）

特殊规格（可多项）
◆涂层（详细内容请参照公司网页）
/C01: 硅涂层
/C02: 聚氨酯涂层
/C03: 橡胶涂层
◆调节器
/V01: 旋转形调节器
◆端子螺丝材质
/S01：不锈钢

机器规格
构造: 小形端子盘构造
连接方式: M3.5螺丝端子连接（螺丝的许容扭矩为 0.8N·m）
端子螺丝材质: 铁表面镀镍 (标准) 或不锈钢
机壳材质: 黑色耐燃性树脂
隔离: 输入－输出－电源间
输出范围: 约-10～+110% (1～5V DC时)
零点调整范围: 总电阻值的0～30% (可从前面调整)
量程调整范围: 总电阻值的70～100.0% (可从前面调整)
(附加代码「/A1」时为总电阻值的50～100.0%)
电源显示灯: 绿色LED、电源供电时亮灯

输入规格
小量程: 总电阻值的70%以上
(选择附加代码「/A1」时为总电阻值的50%以上)

输出规格
■电流输出（制造可能范围）
输出范围: 0～20mA DC
输出量程: 1～20mA
输出零点电流: 输出量程的1.5倍以下
允许负载电阻: 使变换器的输出端子间电压为11V以下的
电阻值
■电压输出 (制造可能范围)
●输出信号的代码: 0
・输出范围: -10～+10V DC
・输出量程: 1～20V
・输出零点电压: 输出量程的1.5倍以下
・允许负载电阻: 使负载电流为10mA以下(但是，输出电压
　应在1V以上)的电阻值（负电压输出时为1.25mA以下）
●输出信号的代码: 01
・输出范围: -1～+1V DC
・输出量程: 10mV～2V
・输出零点电压: 输出量程的1.5倍以下
・允许负载电阻: 100kΩ以上（负电压输出时为1MΩ以上）

设置规格
耗电量
・交流电源:
　100V AC时为约2VA
　200V AC时为约3VA
　264V AC时为约3VA
・直流电源: 约2W
使用温度范围: -5～+55℃
使用湿度范围: 0～90%RH (无冷凝)
安装: DIN导轨安装
重量: 约80g

性能 (以相对于量程的百分比来表示)
标准精度: ±0.1% (选择附加代码「/A1」时为±0.2%)
温度系数: ±0.015%/℃ (选择附加代码「/A1」时为±0.04%/℃)
电源电压变动的影响: ±0.1%/允许电压范围
绝缘电阻: 100MΩ以上/500V DC
隔离强度: 输入－输出－电源－地面间
2000V AC  1分钟（直流电源）
1500V AC  1分钟（交流电源）
