Описание

YHJ-600(A)矿用本安型激光指向仪

一、概述

1．产品特点

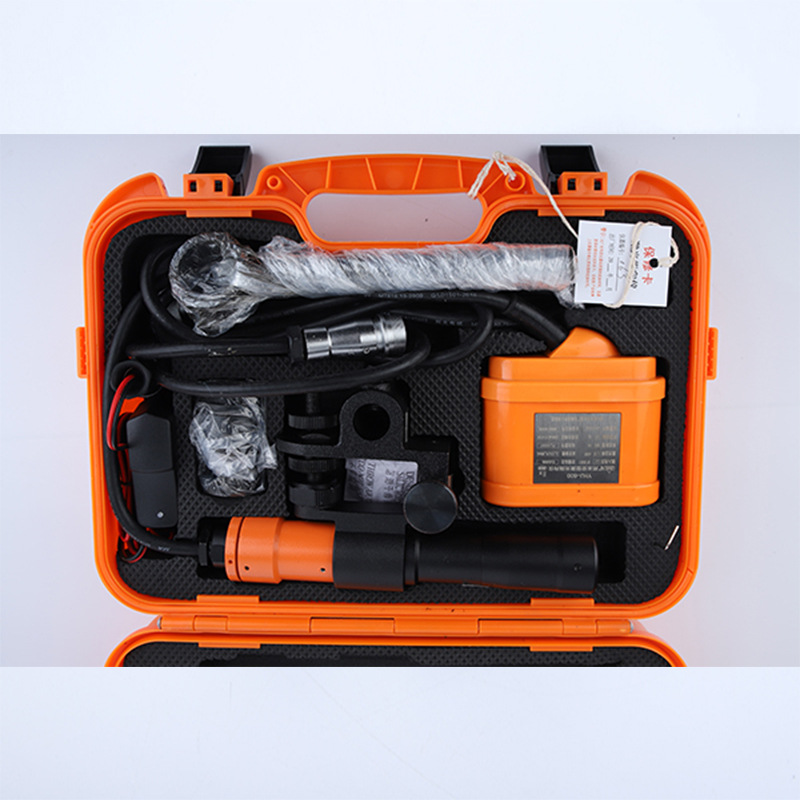

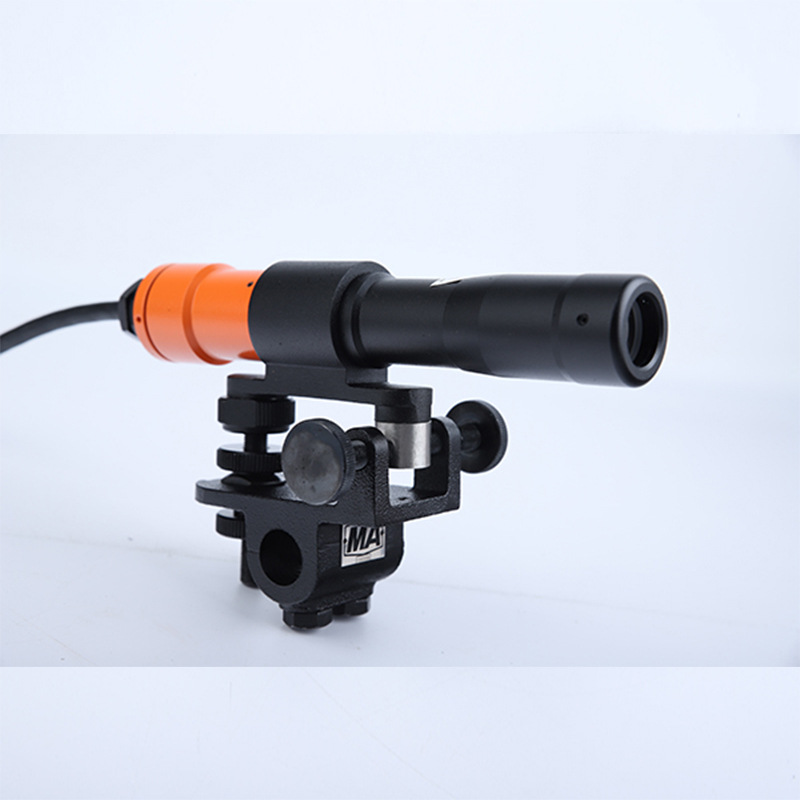

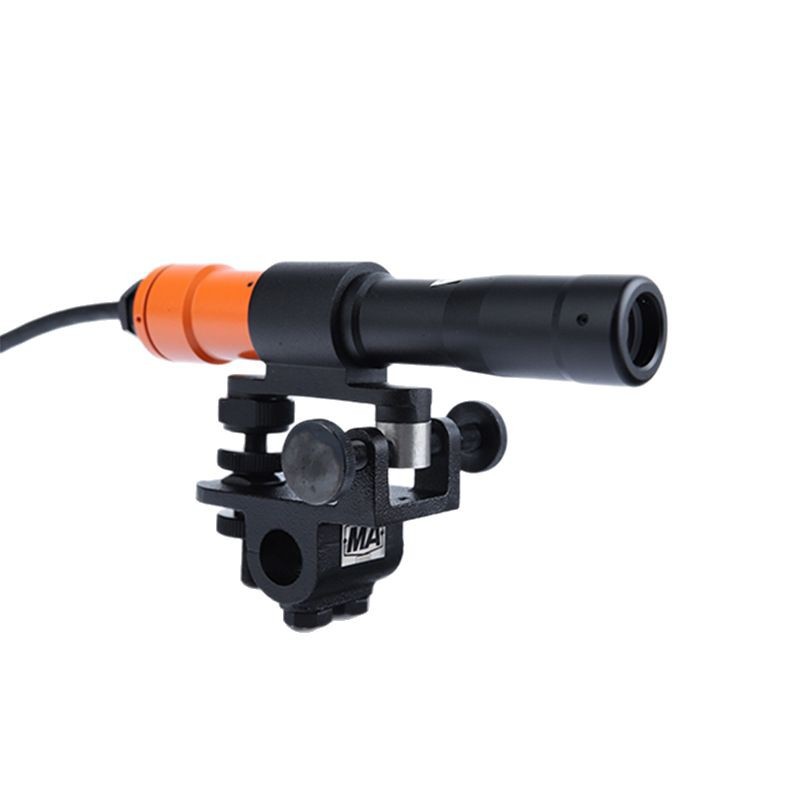

YHJ矿用本安型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器通过悬挂组可快速固定在锚杆上，可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。产品配用PL145667，3.7V电源组，不需要在现场接入其他电源，可使仪器广泛用于无交流电源厂所或频繁移动的场所，可连续长时间工作。

2．执行标准GB3836-2010  MT 870-2000  Q/HGY23-2017企业技术条件

3．主要用途及适用范围

 仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。

4．仪器型号定义

注：YHJ-XXX矿用本安型激光指向仪

5．使用环境

a环境温度：-20℃~+40℃

b相对湿度：≤95%RH(+20℃时)

c环境大气压：86kPa~110kPa

d在含有爆炸性气体(甲烷)和煤尘混合物的煤矿井下环境中

e在无明显破坏绝缘的气体或蒸汽的环境中

f污染等级：3级

二、结构特点及工作原理

1．结构特点：

仪器将电子、光学、精密机械组合为一体，采用长时间可连续工作的PL145667，3.7V电源组，更适合电源连接有难度工作场地。

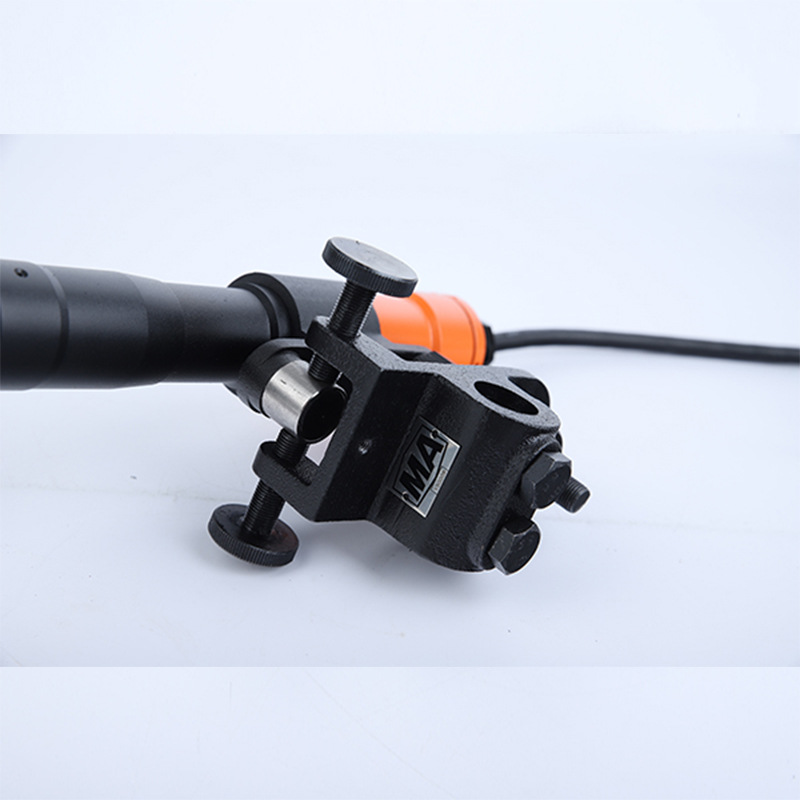

仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行横向、纵向细微调整。

2．工作原理：

激光器模组由产品配备PL145667，3.7V电源组供电，发射激光束；由WF20-J3TA/WF20-K3ZA直式对接压紧插头/插座控制主机组和PL145667，3.7V电源组的通断（单根电缆线长度不大于1m）；仪器产生激光束，再通过光学系统产生远程指向激光束，其射程分别达到600米、1200米；PL145667，3.7V电源组具有限流、短路保护功能。

三、基本参数及性能要求

1、安装方式：携带式

防爆形式：矿用本安型

防爆标志：ExibI Mb

激光指向仪工作制：连续性运行不少于45h

主机组尺寸：226mm×250mm×138mm（YHJ-600），242mm×250mm×138mm（YHJ-1200）

电源外壳尺寸(YHJ-600/1200)：107mm×42mm×70mm

重  量：3.8kg（YHJ-600）           4.0kg（YHJ-1200）

本安参数：

YHJ-1200(YHJ-600)供电方式：产品配备PL145667矿用锂离子蓄电池，3.7V，4000mAh，1只；电池内置保护板，采用单组份室温硫化橡胶704粘合剂浇封工艺固定，厚度不小于1mm，实现短路、过热双重保护，并置于塑料壳中。

电池规格型号：PL145667 矿用锂离子蓄电池，3.7V，4000mAh。

U_o：DC4.2V， I_o：800mA；   工作电压：DC 3.7V，工作电流：≤90mA。

2、性能要求：

YHJ-1200激光指向仪有效射程1200m、在1200m处光斑直径应不大于80mm、光斑飘移量应不大于10mm。

YHJ-600激光指向仪有效射程1200m、在1200m处光斑直径应不大于80mm、光斑飘移量应不大于10mm。

激光指向仪横向、纵向粗调：360°任意；微调机构的横向和纵向调节范围应不小于±1.5°。

光功率：不大于15mW
