Описание

运用 SYN6703 型低失真度测量仪测量音频信号失真度的全面指南

参数设置

1、选择测量模式

在SYN6703型失真度测试仪的操作面板或显示屏菜单中，选择适合测量音频信号失真度的模式。一般来说，总谐波失真（THD）测量模式是最常用的，它可以测量音频信号中各次谐波成分相对于基波成分的比例，从而反映出信号的失真程度。

根据待测音频信号进行参数模式的设置，SYN6703型正弦波失真度测量仪平衡信号或不平衡信号都可以测量

2、设置频率范围

音频信号的频率范围通常在 20Hz - 20kHz 之间。为了准确测量音频信号的失真度，需要SYN6703型低失真度测试仪器的频率范围设置为该区间或略宽一些。

但是在实际应用中同步电子生产的这款SYN6703型失真度测量设备的系统自动检测跟踪被测音频信号的电压和频率并测试失真度等结果

3、调整输入衰减和增益

输入衰减和增益的调整对于获得准确的测量结果至关重要。首先，将输入衰减设置为较大值，以防止输入信号过大损坏测量仪。然后，根据音频信号的幅度大小，逐渐调整输入衰减和增益，使测量仪显示屏上的信号幅度指示处于合适范围，一般以满量程的 60% - 80% 为宜。如果信号幅度太小，测量精度会受到影响；如果信号幅度太大，可能会导致测量仪过载，产生失真。

一、SYN6703型低失真度测量仪概述

失真度测试仪主要测量的是总谐波失真，它反映了信号中总谐波的含量情况。

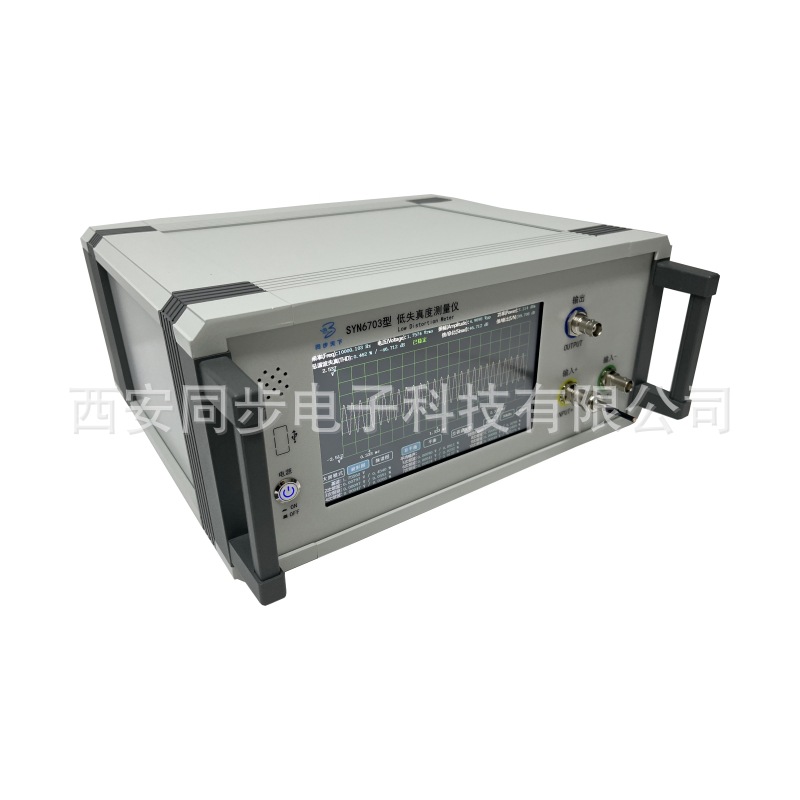

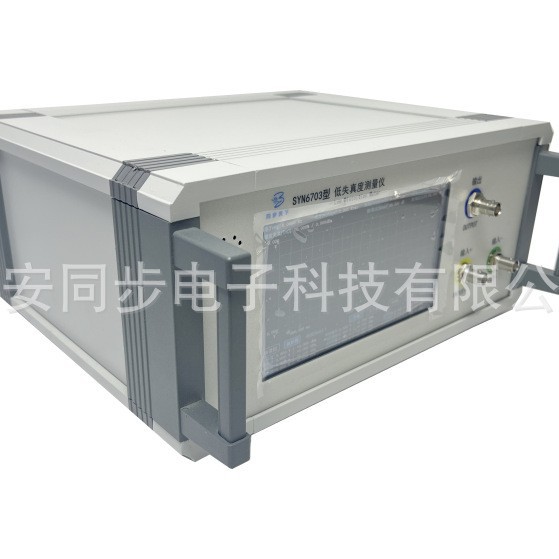

SYN6703型低失真度测量仪采用单片机和FPGA相结合的控制核心，运用快速傅里叶变换（FFT）作为主要分析工具，具有卓越的性能和广泛的适用性。它能够测试平衡或不平衡信号，失真度测量频率范围高达10Hz至350kHz，最小失真测量精度达到0.005%，失真度测量最低电压为10mVrms，电压测量频率高达750kHz。此外，该仪器还具备波形图、频谱图和大屏图三种显示方式，自动测量信/杂比（SINAD）和信/噪比（S/N），操作简便，测量准确。

二、失真度的基本概念与类型

在深入探讨如何使用SYN6703型低失真度测量仪之前，有必要了解失真度的基本概念及其类型。失真度是指信号经过系统传输或处理后，输出信号与原始输入信号之间的差异程度。失真主要包括谐波失真、互调失真和相位失真等类型。

1、谐波失真：当信号通过线性系统时，输出信号中会出现多余的频率成分，这些成分通常是输入信号频率的整数倍，称为谐波。谐波失真会导致声音失去原有的音色，变得刺耳或不自然。

2、互调失真：当两个或多个不同频率的信号同时输入到非线性系统时，这些信号会相互干扰，形成新的频率成分，称为互调产物。互调失真在实际音频应用中尤为常见，因为它与多个频率信号的复合播放密切相关。

3、相位失真：不同频率的信号通过系统时，其相位延迟可能会不一致，导致信号的完整性和准确性受到影响。相位失真虽然不如谐波失真直观，但它对音质的影响同样不容忽视。

三、SYN6703型低失真度测量仪信号连接测试

明确音频源

首先要确定待测量的音频信号来源。常见的音频源包括音频放大器的输出、音乐播放器的输出、麦克风拾取的声音等。不同的音频源可能具有不同的输出接口和信号特性，需要根据实际情况进行选择和处理。

连接线路

将音频线的一端插入音频源的输出端口，另一端插入西安同步生产的SYN6703 型正弦波失真度测量仪的音频输入端口。在插入插头时，要注意方向正确，避免强行插入损坏接口。连接完成后，轻轻晃动连接线，检查是否存在接触不良的情况。如果音频源有多个输出通道，需要根据测量需求选择合适的通道进行连接。

测量操作

1、启动测量

完成参数设置后，按下测量仪操作面板上的 “测量” 按钮或在显示屏菜单中点击 “开始测量” 选项，测量仪开始对输入的音频信号进行失真度测量。此时，SYN6703型失真度测量仪会对音频信号进行分析处理，计算出失真度数值。

2、观察读数

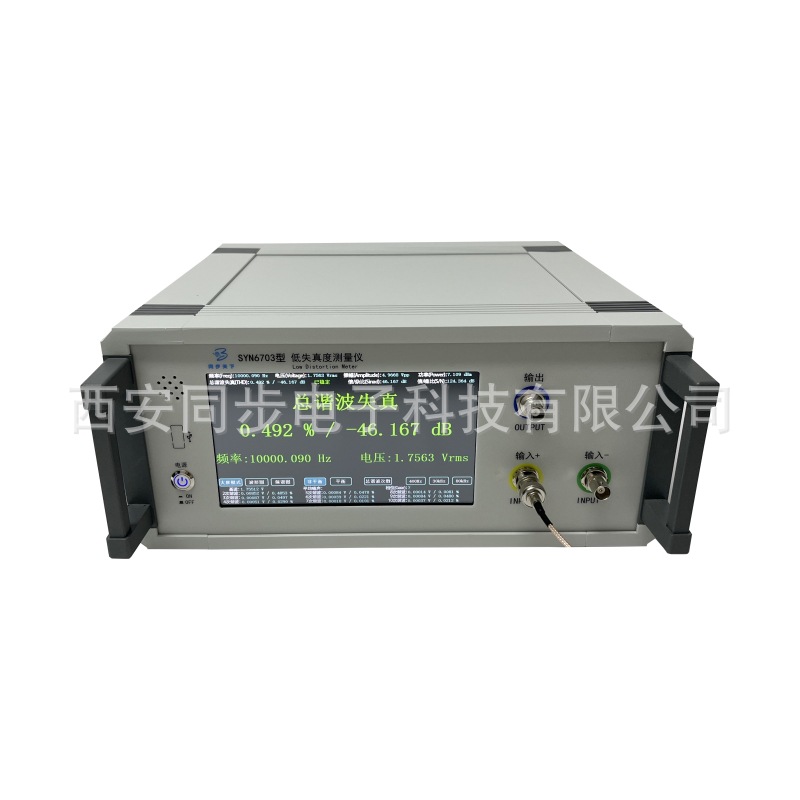

在测量过程中，密切观察测量仪显示屏上显示的失真度数值。数值会以百分比的形式显示，如 0.1%、0.5% 等，还换算成了对应的dB。数值越小表示音频信号的失真度越低。同时，注意观察数值是否稳定，如果数值波动较大，可能是由于信号不稳定、环境干扰或参数设置不当等原因引起的。可以适当延长测量时间，待数值稳定后再记录结果。

3、多次测量取平均值

为了提高测量结果的准确性，建议进行多次测量。每次测量间隔数秒，让测量仪有足够的时间进行稳定的测量。将多次测量得到的失真度数值记录下来，然后计算平均值。

四、注意事项和常见问题解决

在使用SYN6703型低失真度测量仪进行音频信号失真度测量时，还需注意以下几点：

确保测量环境稳定：避免在电磁干扰较强或温度变化较大的环境中进行测量，以免影响测量结果的准确性。

正确连接与校准：在测量前，确保所有连接线正确连接，且测量仪已进行必要的校准，以确保测量结果的可靠性。

合理选择测量量程：根据被测音频信号的幅度，合理选择失真仪的输入量程，避免量程过大或过小导致的测量误差。

注意测量频率范围：确保失真仪的工作频率范围与被测音频信号的频率范围相匹配，以避免频率混叠或截断现象的发生。

如果测量结果异常大或不稳定，可能是由于信号源本身存在问题、连接线路接触不良、环境干扰等原因引起的。可以检查信号源的工作状态，重新连接线路，排除环境干扰因素。如果测量仪显示屏出现错误信息，应查看操作手册或联系厂家技术支持人员进行解决。

五、结论

西安同步生产的SYN6703型低失真度测量仪作为一款高精度、多功能的测试设备，在音频信号失真度测量方面具有显著优势。通过遵循正确的测量步骤和注意事项，我们可以准确、可靠地评估音频信号的失真情况，为音频设备的优化和改进提供有力支持。

随着音频技术的不断发展，同步天下的SYN6703型低失真度测量仪将在更多领域发挥重要作用，为音频信号的测试与评估提供更加全面、准确的解决方案。如有需要可以和同步电子的刘经理联系。

详情可致电西安同步宋经理，+vx15309295923
