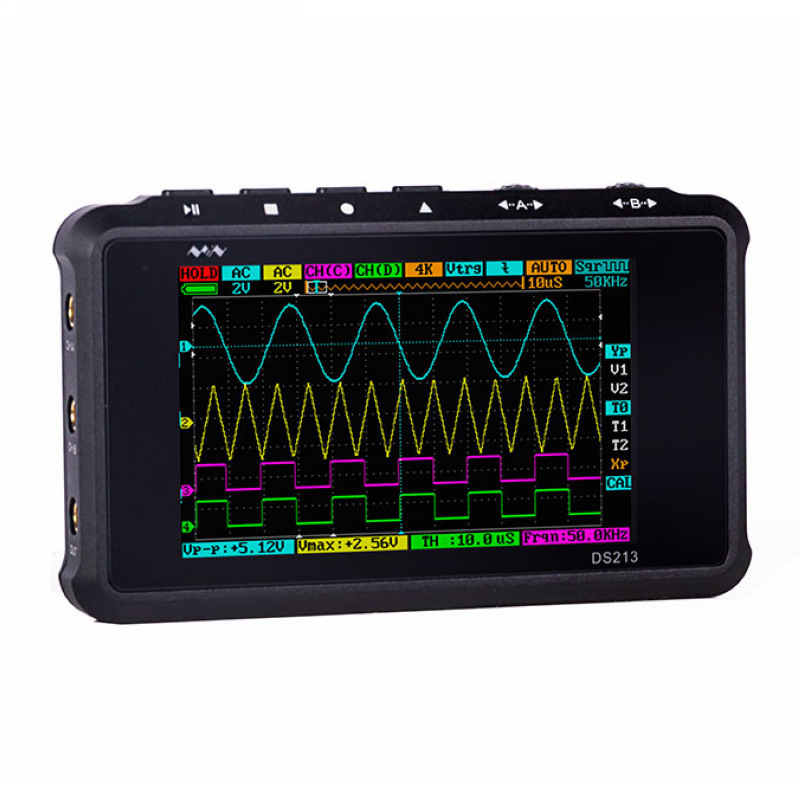

DS213 портативный цифровой осциллограф для хранения данных, маленький мини-портативный осциллограф, четырехканальный автомобильный осциллограф

Описание

国外平台限价154.99美金。

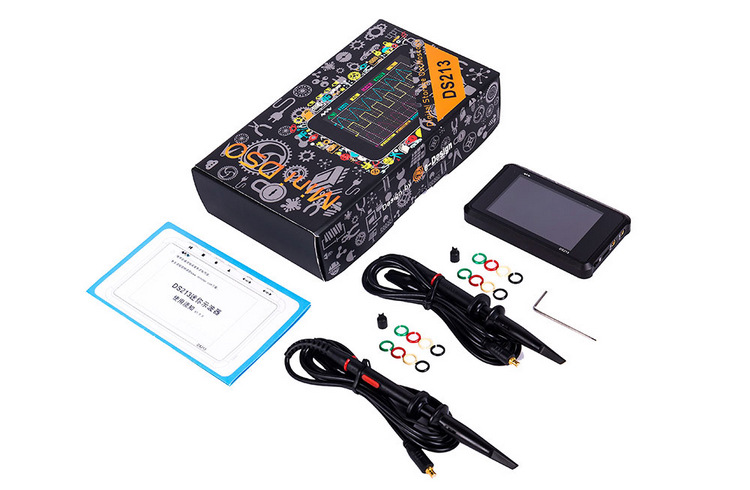

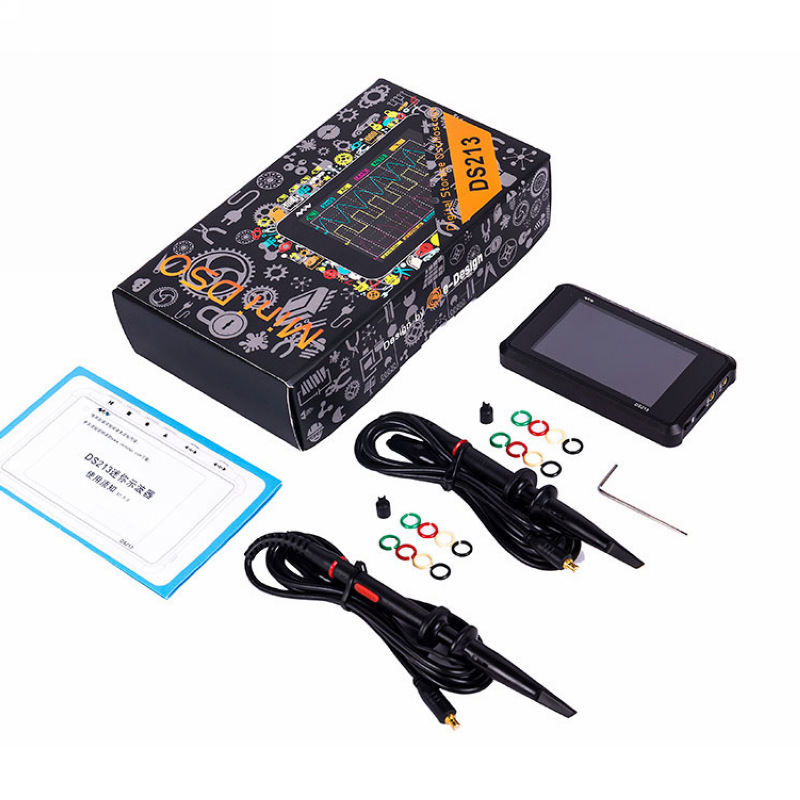

DS213示波器标配类容：示波器主机（内置锂电池）=1台,(X1)示波器探头=1条，(X10)示波器探头=1条，保修卡=1份，L型内六角螺丝刀=1只，micro-usb充电线=1条。

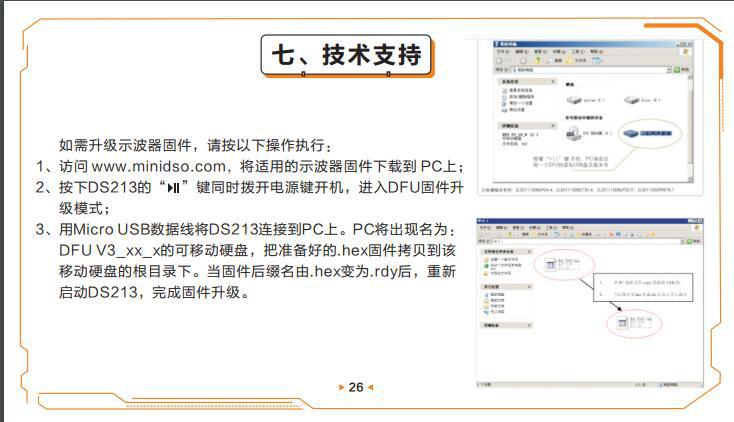

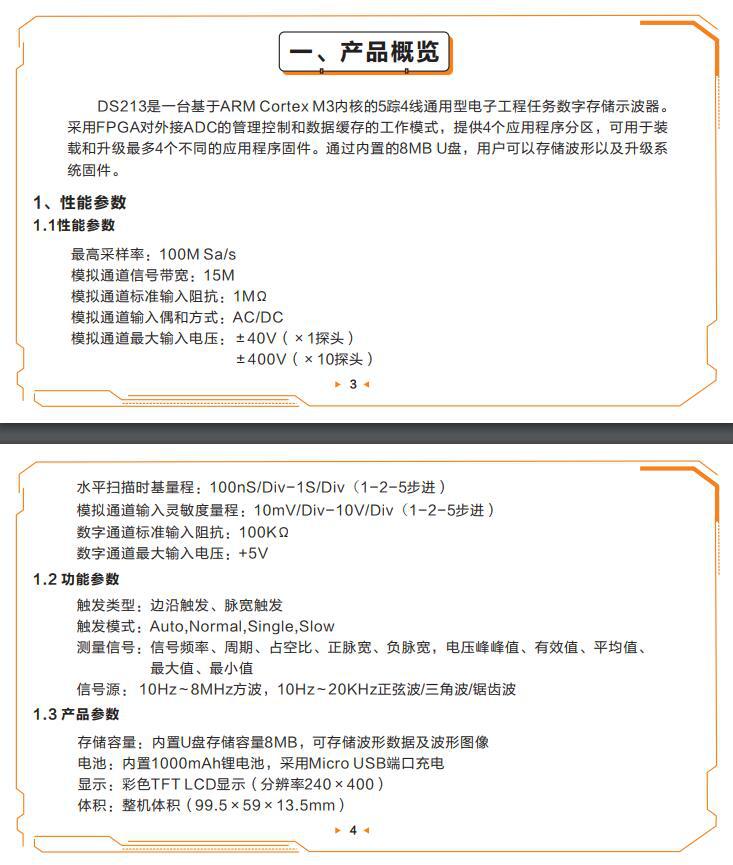

DS213是一台基于ARM Cortex M3内核的、5踪4线通用型电子工程任务数字存储示波器。DS213采用FPGA对外接ADC的管理控制和数据缓存的工作模式，提供4个应用程序分区，可用于装载和升级最多4个不同的应用程序固件；内置8MB的U盘，可存储波形以及升级系统固件。示波器代码应用层开源，用户可根据需求随心开发示波器固件。

产品特点：

• 体积小、重量轻，便于携带，可手持操作；
• 可以存储波形数据，波形分析对比更加高效直观；
• 多种触发方式，支持正负边沿触发、逻辑触发、脉冲宽度触发；
• 强大的波形处理能力，能自动测量电压、频率、脉冲宽度等参数。

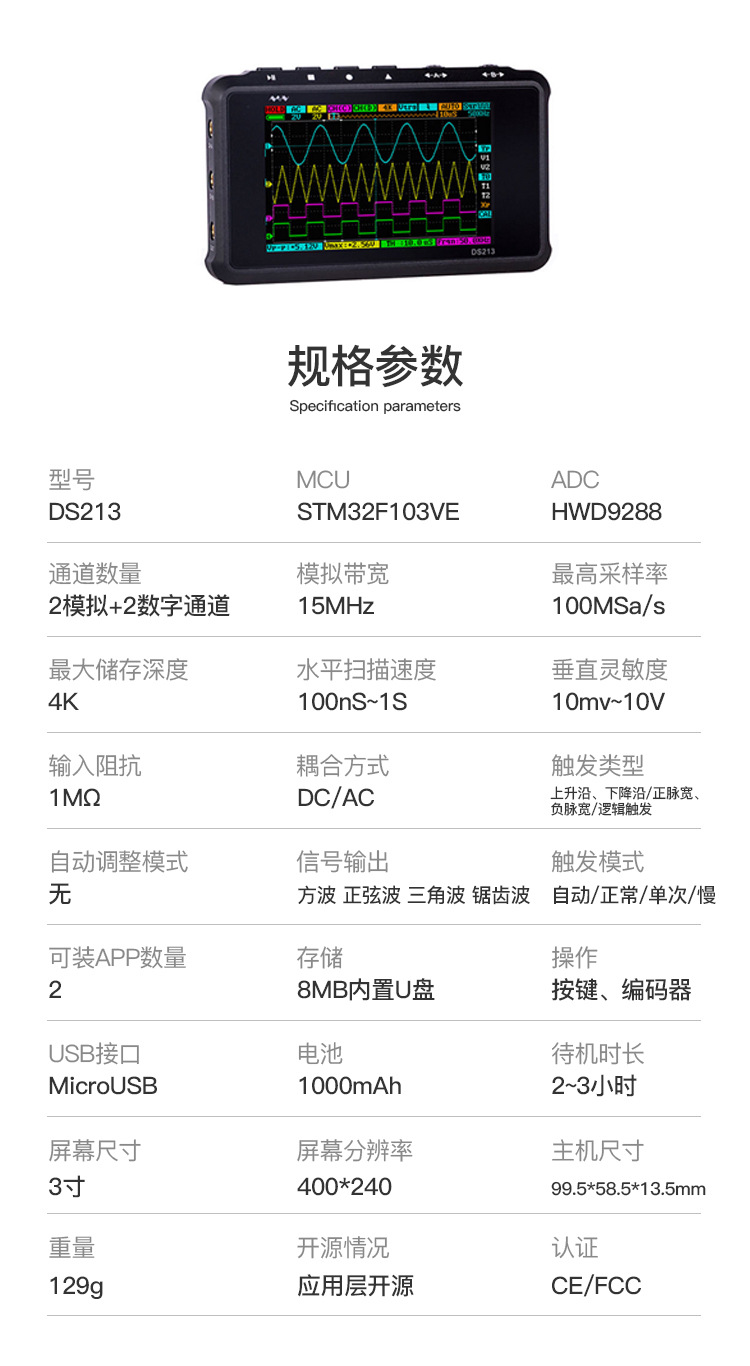

技术参数：

• 主控CPU：ARM Cortex M3
• FIFO及控制：FPGA
• ADC：HWD9288-100

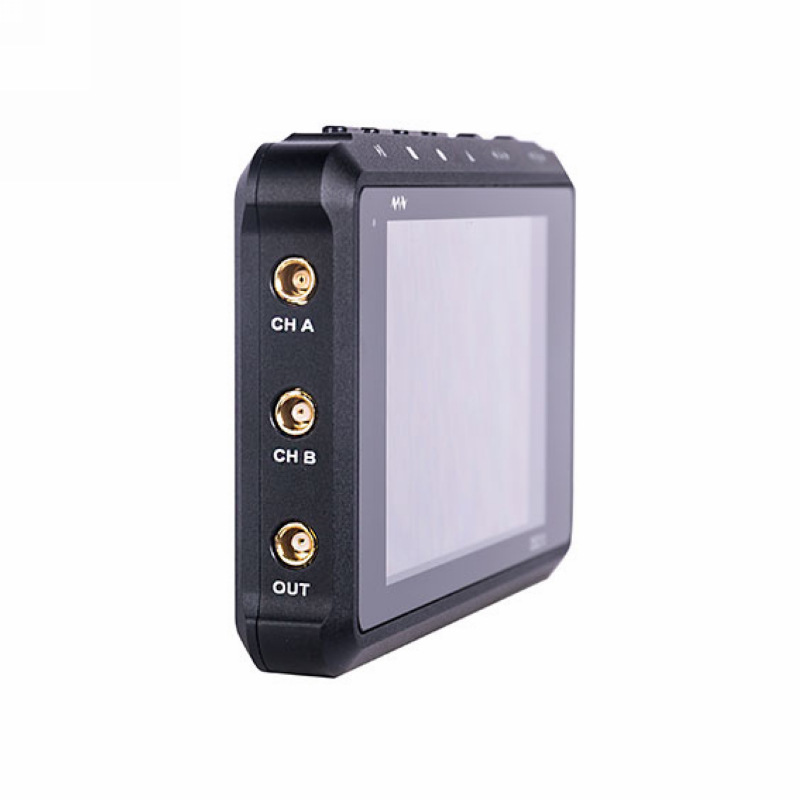

• 模拟通道数：2（[CH_A] [CH_B]）

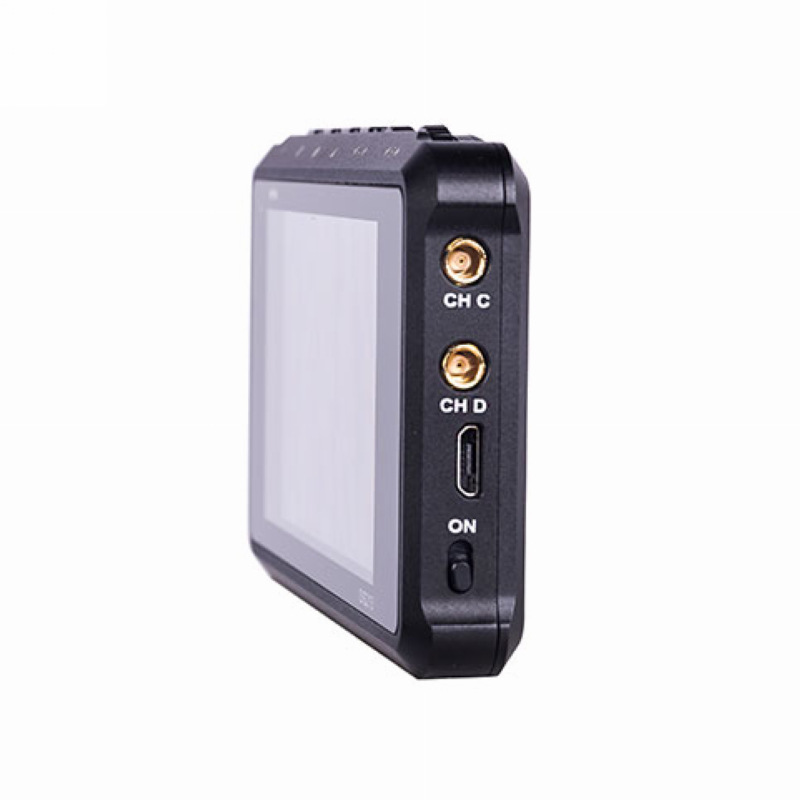

• 数字通道数：2（[CH_C] [CH_D]）
• 运算通道数：INV [CH_A]、INV [CH_B] 、[CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] [CH_D]
• 垂直灵敏度：10mV-10V/div（1-2-5 STEP）（采用x1探头时）
•             100mV-100V/div（1-2-5 STEP）（采用x10探头时）
• 垂直分辨率：8 bits
• 存储深度：4通道4*4K
• 输入耦合方式：直流、交流
• 最大输入电压：±40Vpp 采用x1探头时
•                ±400Vpp 采用x10探头时

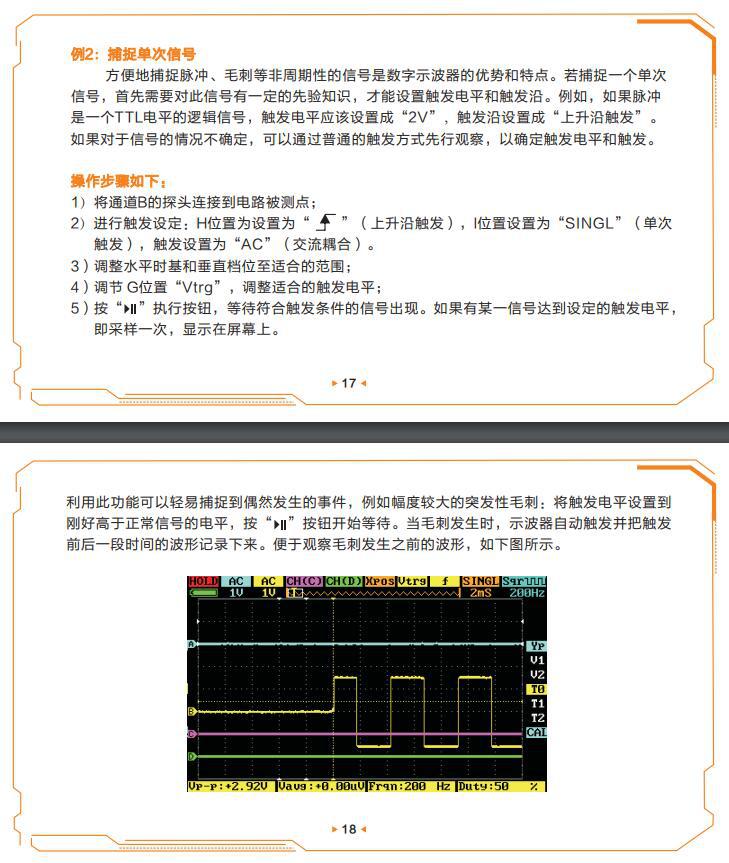

• 软触发类型：正负边沿触发、脉冲宽度触发、逻辑触发
• 触发模式：自动、标准、单次、即时扫描
• 触发源：[CH_A] [CH_B] [CH_C] [CH_D]
• 信号源：方波：10Hz到8MHz共20档3Vpp信号源
• 正弦波、三角波、锯齿波：10Hz到20KHz共11档3Vpp信号源
• 文件储存容量：内置8M USB盘
• 文件储存格式：BMP、BUF、CSV

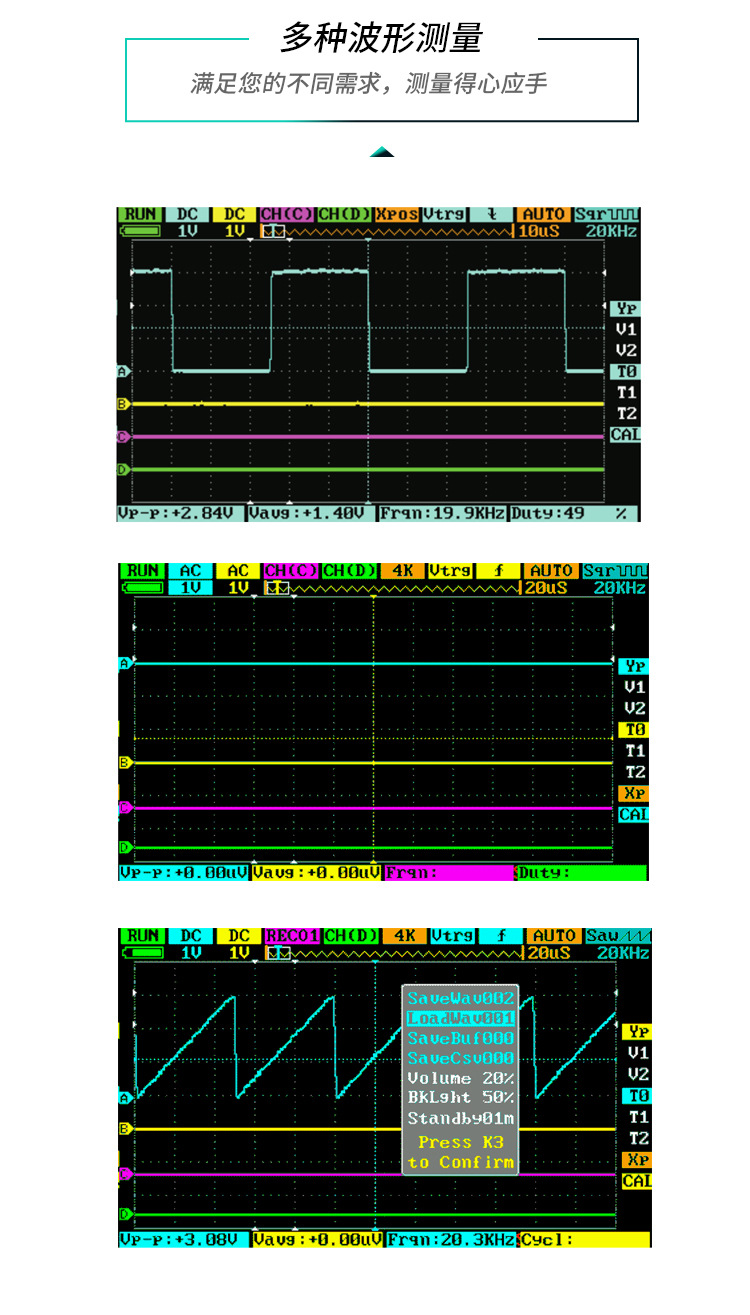

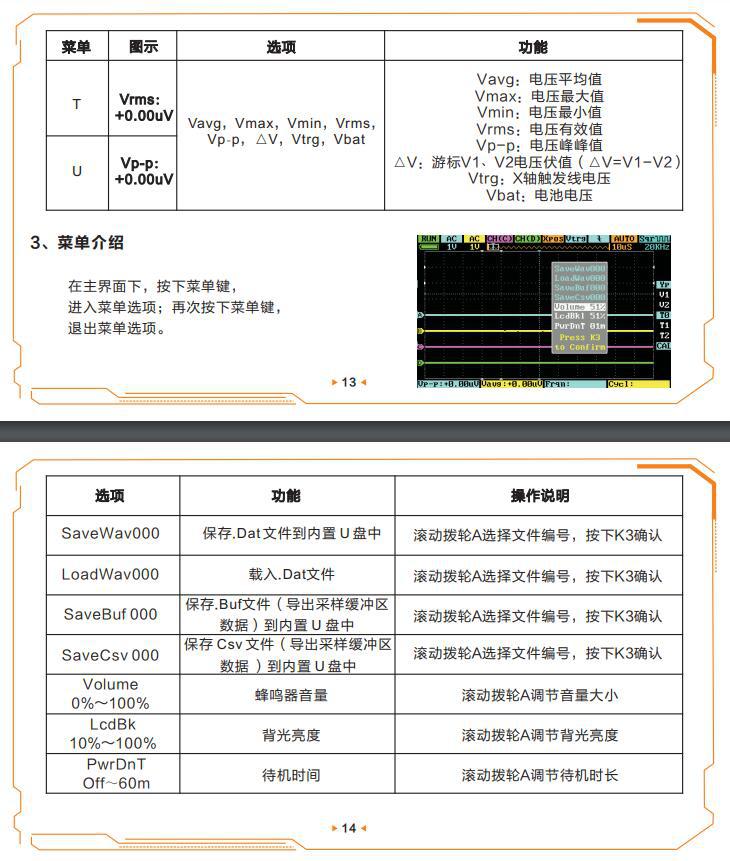

• 自动测量类型：最大值、最小值、峰峰值、平均值、有效值、频率、周期、脉宽、占空比

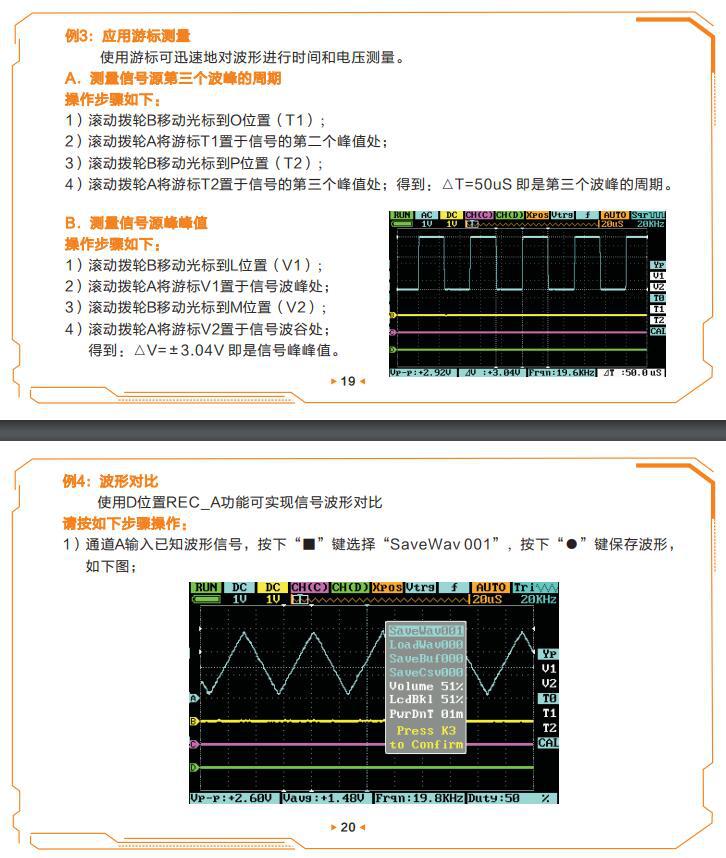

• 光标测量：时间值、幅度值

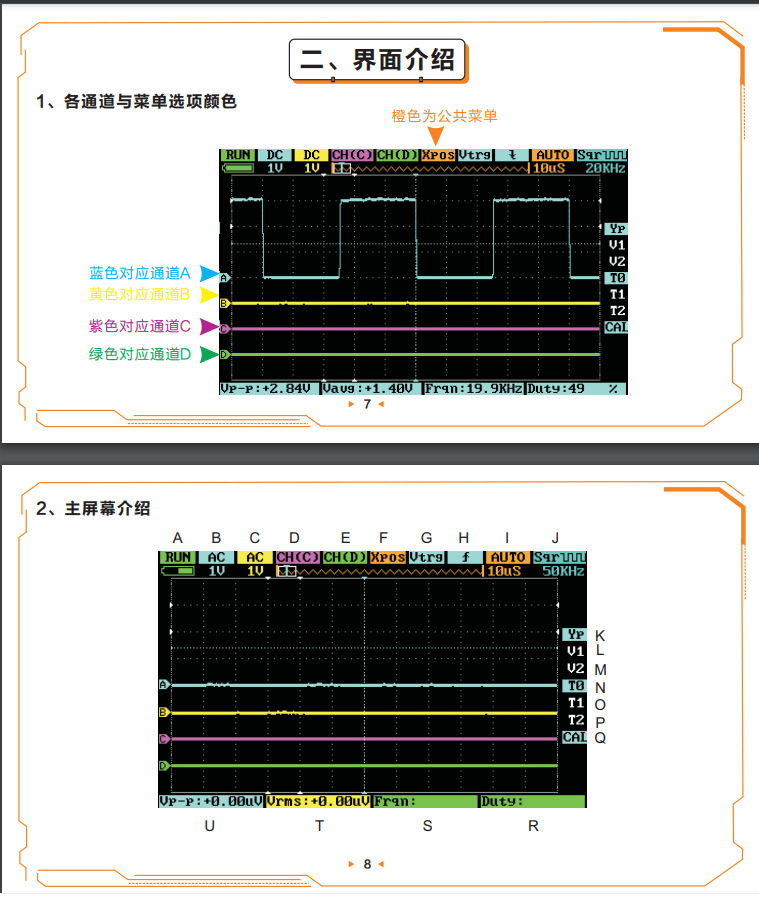

• 显示模式：4线显示：1线：[CH_A]，HIDE
• 2线：[CH_B]，HIDE
• 3线：[CH_C]，REC_1，REC _2，REC _3，REC _4，HIDE
• 4线：[CH_D]，[CH_A]+[CH_B]，[CH_A]-[CH_B]，[CH_C]&[CH_D]，[CH_C] [CH_D]，HIDE
• 采样模式：实时采样
• 采样率：100M Sa/s
• 电池供电：1000mAh

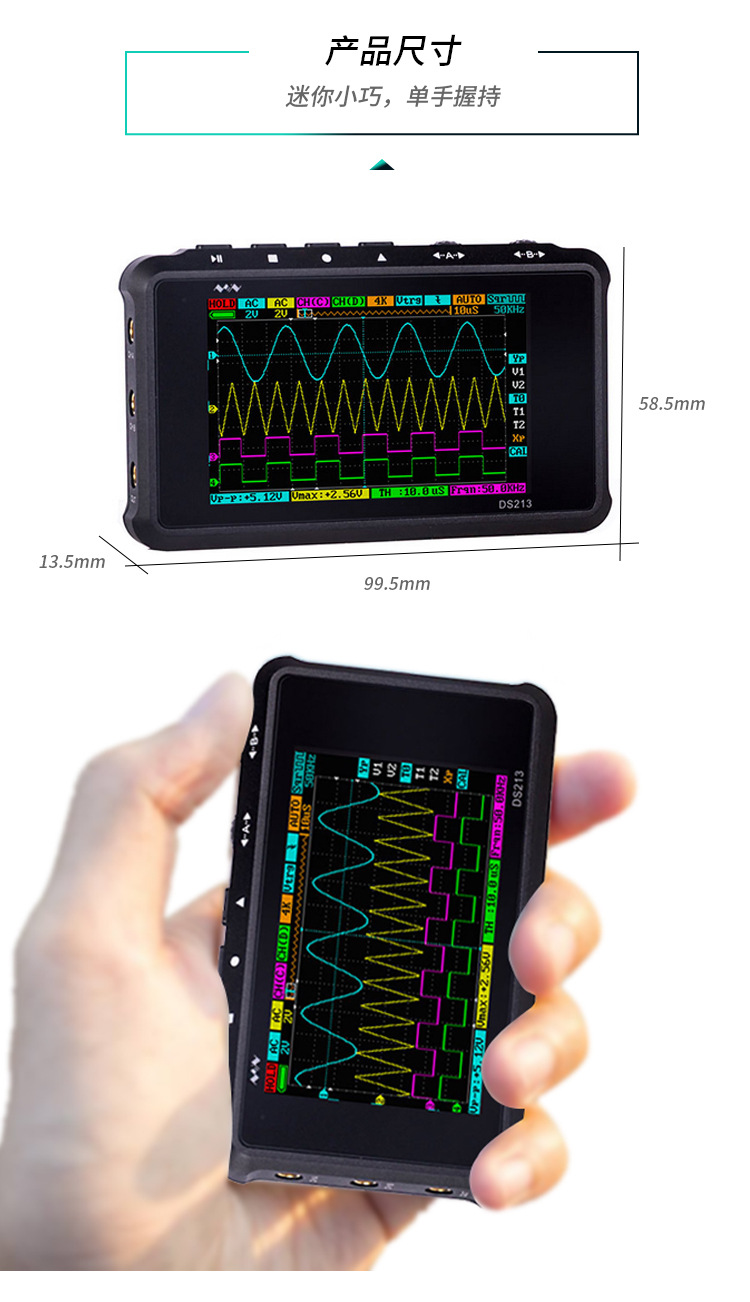

• 主机尺寸：99.5mm（长）x58.5mm（高）x13.5mm（厚）
  主机重量：129g（含电池））

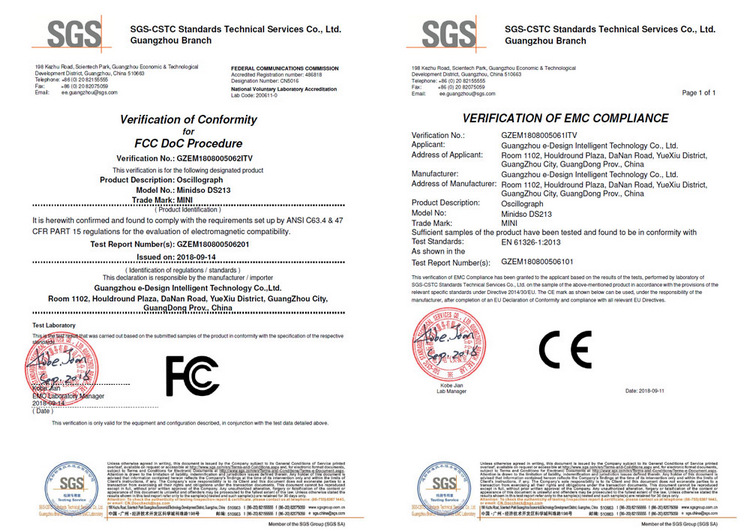

• 认证：CE、FCC

主机重量：129g

主机尺寸：99.5mm（长）x58.5mm（高）x13.5mm（厚）
