Трехфазный анализатор качества электроэнергии, измеритель мощности, анализатор качества электроэнергии, устройство для тестирования качества электроэнергии

Ссылка на оригинал

Спецификация:

KDZD5000

Всего продаж:

12 шт.

Минимальное количество для заказа:

1 шт.

Ссылка на оригинал

Доставим до Москвы: 27.12 - 06.1

от 288 360.00 ₽ за 1 шт.

288 360.00 ₽

Оптом

от 1 шт.

222 500.00 ₽

от 1 шт.

288 360.00 ₽

Описание

undefined

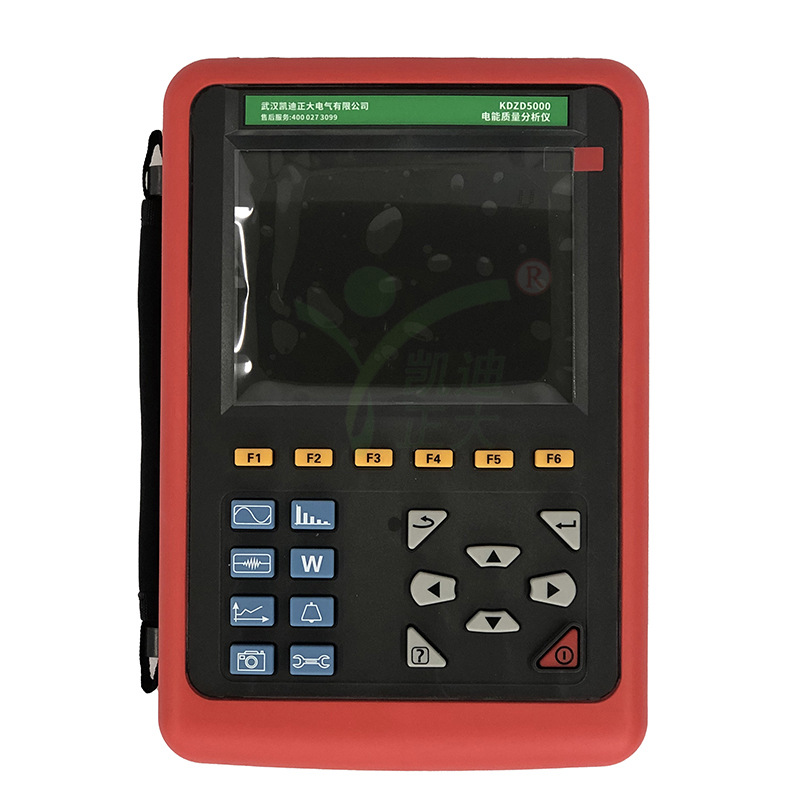

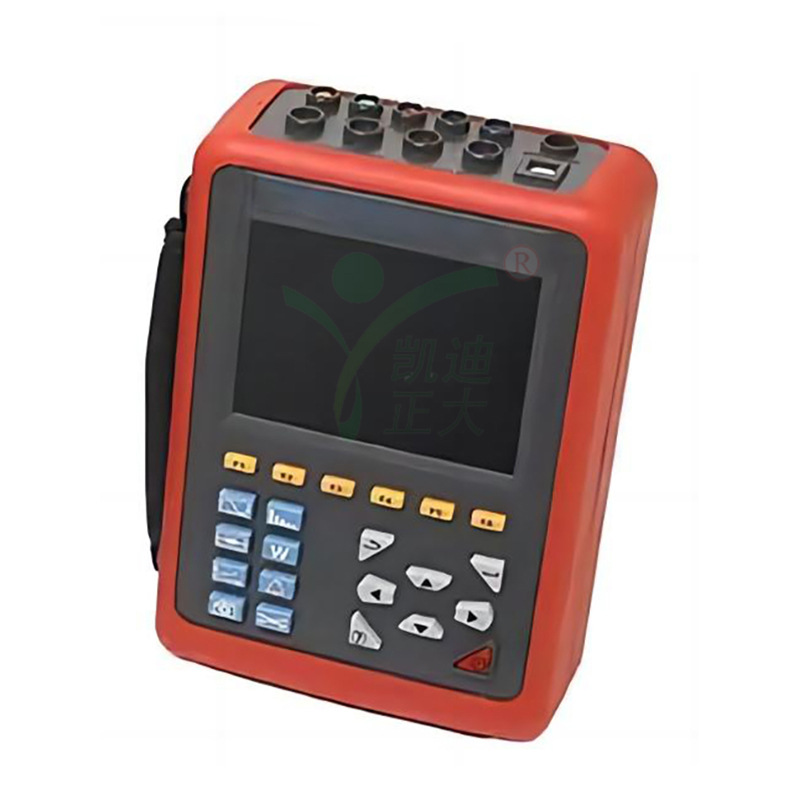

产品简介

KDZD5000电能质量分析仪是我公司精心研制的现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。

KDZD5000电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现最高采样速率达到1MSPS，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；

采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数（可根据需要选择），5s采集记录一次，可记录存储长达300天的趋势曲线记录。

KDZD5000基本功能介绍：

测试功能：

波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段时间内的最大/最小值；相量图显示；各相谐波的测量，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的计算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数计算；COSφ位移功率因数（DPF）和功率因数（PF）的计算；闪变计算；三相不平衡计算（电压和电流）

捕捉和监测功能：

可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。

启动电流监测：

可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。

记录存储功能：

可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔5秒记录一次，约可以记录300天）

告警功能：

可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。

截屏功能：

在测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图。

通讯功能：

通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。

设置功能：

用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；可设定仪器的接线方式及电网类型；可选定不同电流钳和不同电压测试变比；可选定中文菜单或者英文菜单。

中/英文帮助菜单：

操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

技术规格

一般规格

电源	可充电锂电池组9.6V，外接充电器
电池电量指示	电池符号 5格5格显示电量，当电池电量过低时,提示1分钟后自动关机
功耗	耗电流590mA，电池连续工作约6小时
显示模式	LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm
仪器尺寸	长宽厚：240mm×170mm×68 mm
钳口尺寸	008B尖小形电流钳：7.5mm×13mm (选型) 040B圆口形电流钳：35mm×40mm (选型) 068B圆口形电流钳：68mm×68mm (选型) 300F柔性线圈电流传感器（带积分器）：Φ300mm (选型)
通道数	4路电压，4路电流
线电压	1.0V～2000V
相电压	1.0V～1000V
电流	008B电流钳 10mA～10.0A 040B电流钳 0.10A～100A 068B电流钳 1.0A～1000A 300F柔性线圈电流传感器（带积分器）10A～3000A
频率	40Hz～70Hz
电力电量参数	W，VA，var，PF，DPF，cosφ，tanφ
电能参数	Wh，varh，Vah
谐波	有，0～50次
总谐波失真	有，0～50次，各相
专家模式	有
暂态记录组数	150组
电压闪变	有
启动电流模式	有，100秒
三相不平衡度	有
记录	300天（同时记录20个参数，每5秒记录1点）
最小/最大记录值	有，可测一段时间内的最大最小值
告警	40种不同类型参数选择，12800组告警日志
峰值	有
相量图显示	自动
截图容量	60个
菜单语言	中文、英文
通讯接口	USB
自动关机	在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机
自动关机	在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。
背光功能	有，适合昏暗场所及夜间使用
仪器质量	主机：1.6Kg(带电池)
	008B尖小形电流钳：170g×4
	040B圆口形电流钳：185g×4
	068B圆口形电流钳：530g×4
	300F柔性线圈电流传感器（带积分器）：330g×4
	测试线和电源适配器：900g
	总质量：约9.2Kg(含包装)
电压测试线长	3m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟
绝缘	仪器线路与护套外壳之间≥10MΩ
结构	双重绝缘，带绝缘防振护套
适合安规	IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2

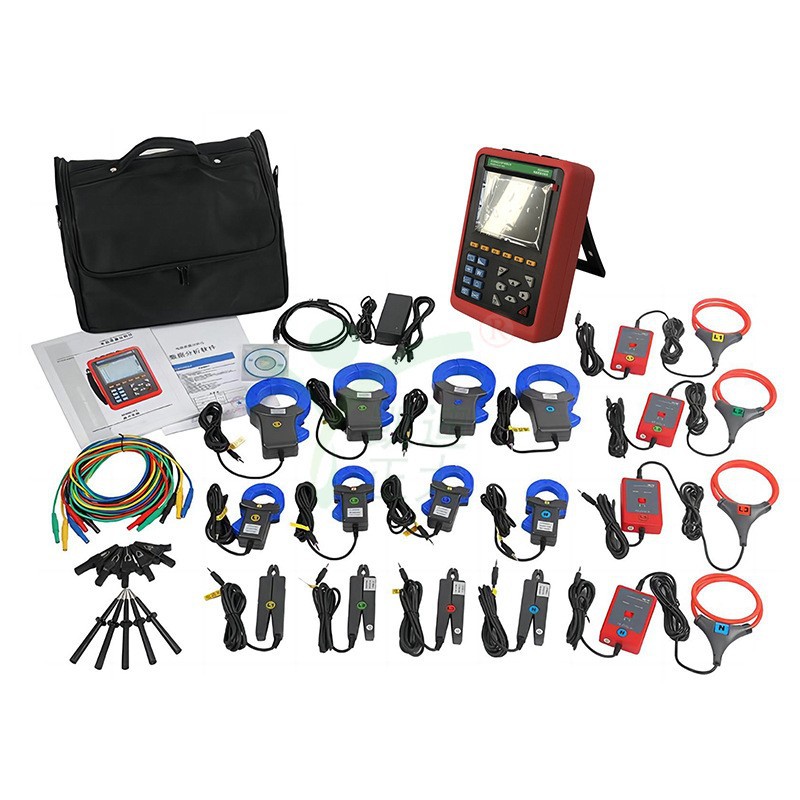

随机附件	主机：1台；仪器包：1个；测试线：5条（黄，绿，红，蓝，黑各1条）；鳄鱼夹：5个；表笔：5个；充电器：1 个；软件光盘：1个；锂电池组：1个；2G内存卡：1个；电流传感器（选购）。

仪器精度描述(不包括电流传感器)

下面的数据是在基准条件下和在理想的电流传感器（完全线性并且没有相位移）基础上的来分别介绍。

测量规格	测量范围	显示分辨率	参考范围内的最大误差
频率	40Hz～70Hz	0.01Hz	±(0.03)Hz
相电压真有效值	1.0V～1000V	最小分辨率0.1V	±(0.5%+5dgt)
线电压真有效值	1.0V～2000V	最小分辨率0.1V	±(0.5%+5dgt)
直流电压	1.0V～1000V	最小分辨率0.1V	±(1.0%+5dgt)
电流真有效值	10mA～1000A	最小分辨率1mA	±(0.5%+2dgt)
相电压峰值	1.0V～1414V	最小分辨率0.1V	±(1.0%+5dgt)
线电压峰值	1.0V～2828V	最小分辨率0.1V	±(1.0%+5dgt)
电流峰值	10mA～1414A	最小分辨率1mA	±(1.0%+5dgt)
峰值因数	1.00～3.99	0.01	±(1%+2dgt)
峰值因数	4.00～9.99	0.01	±(5%+2dgt)
有功功率	0.000W～9999.9kW	最小分辨率0.001W	±(1%+3dgt)；Cosφ≥0.8
有功功率	0.000W～9999.9kW	最小分辨率0.001W	±(1.5%+10dgt)；0.2≤Cosφ<0.8
无功功率电感性&电容性	0.000VAR～9999.9kVAR	最小分辨率0.001VAR	±(1%+3dgt)；Sinφ≥0.5
无功功率电感性&电容性	0.000VAR～9999.9kVAR	最小分辨率0.001VAR	±(1.5%+10dgt)；0.2≤Sinφ<0.5
视在功率	0.000VA～9999.9kVA	最小分辨率0.001VA	±(1%+3dgt)
功率因数	-1.000～1.000	0.001	±(1.5%+3dgt)；Cosφ≥0.5
功率因数	-1.000～1.000	0.001	±(1.5%+10dgt)；0.2≤Cosφ<0.5
有功电能	0.000Wh～9999.9MWh	最小分辨率0.001Wh	±(1%+3dgt)；Cosφ≥0.8
有功电能	0.000Wh～9999.9MWh	最小分辨率0.001Wh	±(1.5%+10dgt)；0.2≤Cosφ<0.8
无功电能电感性&电容性	0.000VARh～9999.9MVARh	最小分辨率0.001VARh	±(1%+3dgt)；Sinφ≥0.5
无功电能电感性&电容性	0.000VARh～9999.9MVARh	最小分辨率0.001VARh	±(1.5%+10dgt)；0.2≤Sinφ<0.5
视在电能	0.000VAh～9999.9MVAh	最小分辨率0.001VAh	±(1%+3dgt)
相位角	-179°～180°	1°	±(2°)
Tanφ(VA≥50VA)	-32..768～32.768	最小分辨率0.001	±(1%+5dgt)
位移功率因数(DPF)	-1.000～1.000	0.001	±(1%+5dgt)
谐波比(Vrms>50V)	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
谐波角(Vrms>50V)	-179°～180°	1°	±(3°)谐波1～25次
谐波角(Vrms>50V)	-179°～180°	1°	±（10°）谐波26～50次
总谐波率(DF或THD-F)≤50	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
失真因数(DF或THD-R)≤50	0.0 %～99.9 %	0.1 %	±(1%+10dgt)
变压器K因数	1.00～99.99	0.01	±(5 %)
三相不平衡	0.0%～100 %	0.1 %	±(1 %)

电流传感器特性

电流传感器型号	电流钳	电流真有效值	电流真有效值最大误差	相位角φ 最大误差
008B CT尺寸：Ф8mm		10mA～99mA	±(1 % + 3dgt)	±(1.5°),Arms≥20mA
008B CT尺寸：Ф8mm		100mA～10.0A	±(1 % + 3dgt)	±(1°)
040B CT尺寸：Ф40mm		0.10A～0.99A	±(1 % + 3dgt)	±(1.5°)
040B CT尺寸：Ф40mm		1.00A～100A	±(1 % + 3dgt)	±(1°)
068B CT尺寸：Ф68mm		1.0A～9.9A	±(2 % + 3dgt)	±(3°)
068B CT尺寸：Ф68mm		10.0A～1000A	±(2 % + 3dgt)	±(2°)
300F CT尺寸：Ф300mm		10A～99A	±(1 % + 3dgt)	±(3°)
300F CT尺寸：Ф300mm		100A～3000A	±(1 % + 3dgt)	±(2°)
