4NIC-SHX12-5GST Источник питания Чаоян Источник питания для аэрокосмической промышленности 4NIC

4NIC-X 2W～1500W

一体化线性电源

输入电压 110V/220V/380VAC

特长:

低噪声 低纹波 集成芯片控制可靠性高

低压差电路设计功耗小 设计裕量大

实现功能:

TTL电平开关控制 输出电压大范围可调

电压信号控制输出电压 正负电源对称跟踪

输出软启动 故障告警等

典型应用:

模拟电路 各类放大器 高精度测量设备等

可实现保护:

过流保护 短路保护

过热保护 过压保护

安全参数:

抗电强度

输入对输出:AC1000V/1分钟(漏电流≤10mA)

输入对外壳:AC1500V/1分钟(漏电流≤10mA)

绝缘电阻

输入对外壳：DC1000V≥200MΩ
输入对输出：DC1000V≥200MΩ
输出对外壳：DC250V≥200MΩ
输出对输出：DC250V≥200MΩ

工作环境温度:

民用级：0℃～+50℃

工业级：-25℃～+50℃

军工级：-40℃～+55℃

宇航级：-55℃～+85℃

冷却形式：自然/隧道风冷

电参数：（测试环境温度25℃±5℃）

      4NIC-X系列（一体化线性电源）采用性能卓越集成芯片控制，低压差电路设计功耗小，以纹波电压小、低噪声、可靠性高、安全性高、高隔离电压、输出保护完善、安装接驳简单为特长，可谓电源中“绿色产品”。


      产品规格种类繁多：单路、多路任意组合、应要求可实现一定范围内电压连续可调，正、负输出由用户自定，安装方式任选，各种规格及非标产品均可协商。可应用户需求加装发光指示或工作状态结点信号、输出电压显示，接受整机面板统一设计等，价格协商。

      根据电源使用场合、环境实验要求， 产品质量等级分为航天级军品、军工品、工业品、商业品。军工品保修2年，工业品、商业品保修1年，维修终身。

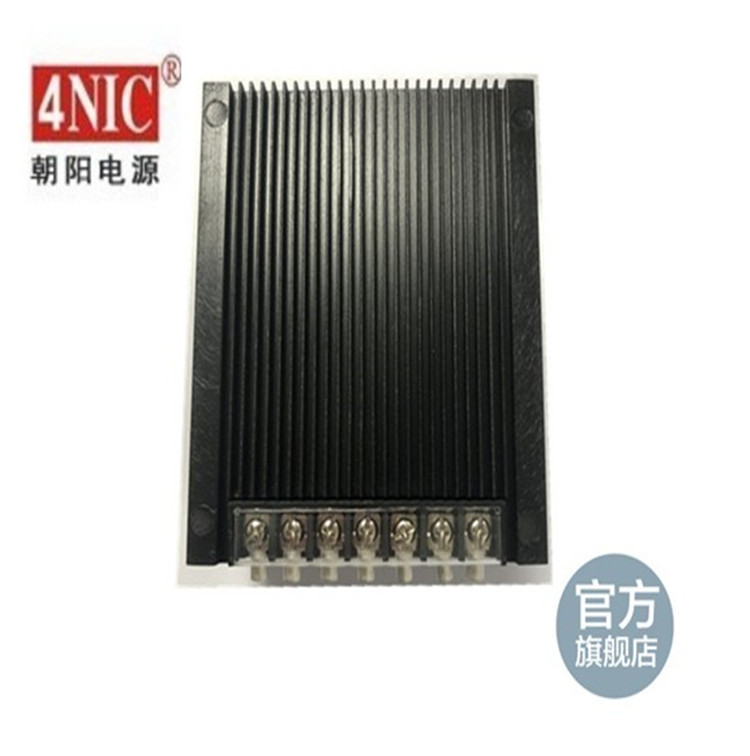

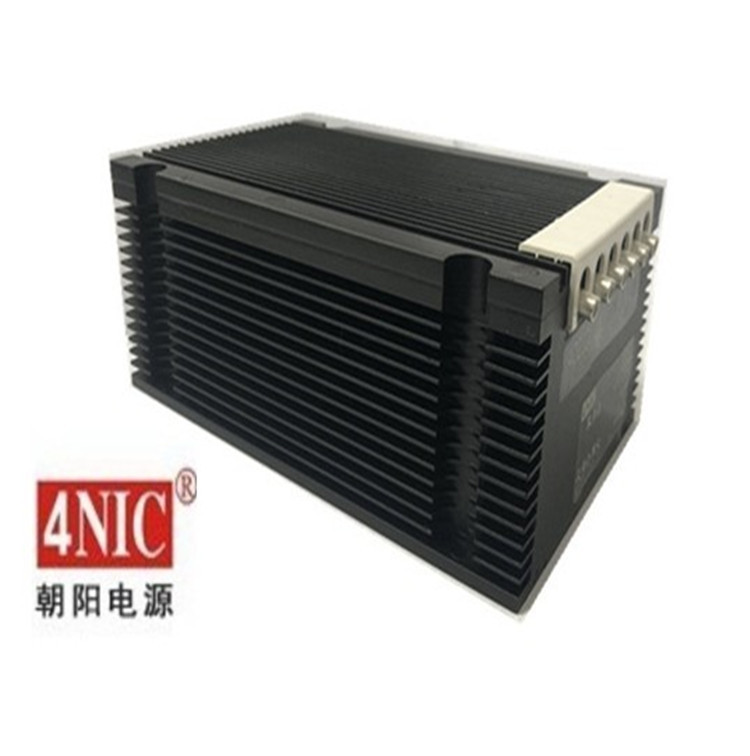

      电源机壳为高密度铝合金材质散热器，壳表均匀密布散热肋片，有效地增加了散热面积（大功率电源自带散热风机），这种集合了热沉、散热器、外壳三位一体的结构形式实现了一体化电源的分布热阻趋近于最小值，使其电气性能与物理结构完美结合。

      六面金属屏蔽，电磁兼容性能良好。内部实体封装，全密封式一体化结构设计，有效地防尘、防潮湿，抗冲击、抗振动，军品防腐蚀、防霉菌、防盐雾、电磁兼容性能良好，在极端恶劣环境下的耐受能力强，是国防科技、工业控制、科研项目中的卓越产品。

       一体化线性电源适用于各种模拟电路、A/D转换、各类放大器及高精度测量仪器设备中。

包装︰

包装符合运输安全要求

交货期︰

自合同确定之日起工业品、商业品30-50天离厂,军品由双方协商

质量/安全认证︰

GJB9001A-2001军工产品质量体系认证

输入规格︰

电压：AC110/220/380V±10%（按需配置）

相数：单相/三相（按需配置）

频率：50Hz/400Hz（按需配置）

其他规格可订制

输出规格︰

按需配置，具体参数请咨询销售人员。

其他规格可根据客户要求订制。

输出参数︰

电压精度：≤±1.0% (5V时≤±2.0%)

电压调整率：≤0.5% (5V时≤1.0%)

电流调整率：≤1.0% (5V时≤2.0%)

【纹波】

Vrms（有效值）≤1mV (Uo<48V)

Vp-p（峰峰值）≤10mV (Uo<48V)

【保护】

输出：具有过流（限流式）、短路、过热、过压保护

环境参数︰

【工作环境温度】

宇航级：-55℃～+85℃

军工品：-40℃～+55℃

工业品：-25℃～+50℃

商业品： 0℃～+50℃

安全参数︰

【隔离电压】

输入对输出：ACl000V/分钟 (漏电流≤10mA)

输入对外壳：ACl500V/分钟 (漏电流≤10mA)

【绝缘电阻】

输入对外壳、输入对输出：DCl000V≥200MΩ

输出对外壳、输出对输出：DC250V≥200MΩ

电气特性︰

输出纹波电压小

集成芯片控制

可靠性高

电磁兼容性好

低压差电路设计

设计裕量大

100%漂移检测

高级配置︰

TTL电平开关控制

输出电压大范围可调

电压信号控制输出电压

正、负电源对称跟踪

输出软启动

输出极性可变

故障告警等

结构设计:︰

铝合金外壳

外壳即散热器

壳表均匀密布大量散热肋片

有效增大散热面积

利于延长电源的使用寿命

六面金属屏蔽

电磁兼容性良好

内部实体封装

全密封式一体化结构

防潮湿、防尘

军品抗冲击、抗震动、防腐蚀、防霉菌、防盐雾、耐高热、耐高寒

在极为恶劣环境下耐受能力很强

典型应用︰

模拟电路

各类放大器

高精度测量设备

视频输出设备

要求电源系统低纹波、高可靠环境
