Производители фрезерных станков, оптовые продажи фрезерных станков, фрезерные станки с ЧПУ [Депозит]
Вес:
1280.00 кг
Продано за 30 дней:
0 шт.
Всего продаж:
666 шт.
Минимальное количество для заказа:
1 шт.
Производители фрезерных станков, оптовые продажи фрезерных станков, фрезерные станки с ЧПУ [Депозит]
от 7 937.50 ₽ за 1 шт.
-21%
7 937.50 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
7 937.50 ₽
Описание

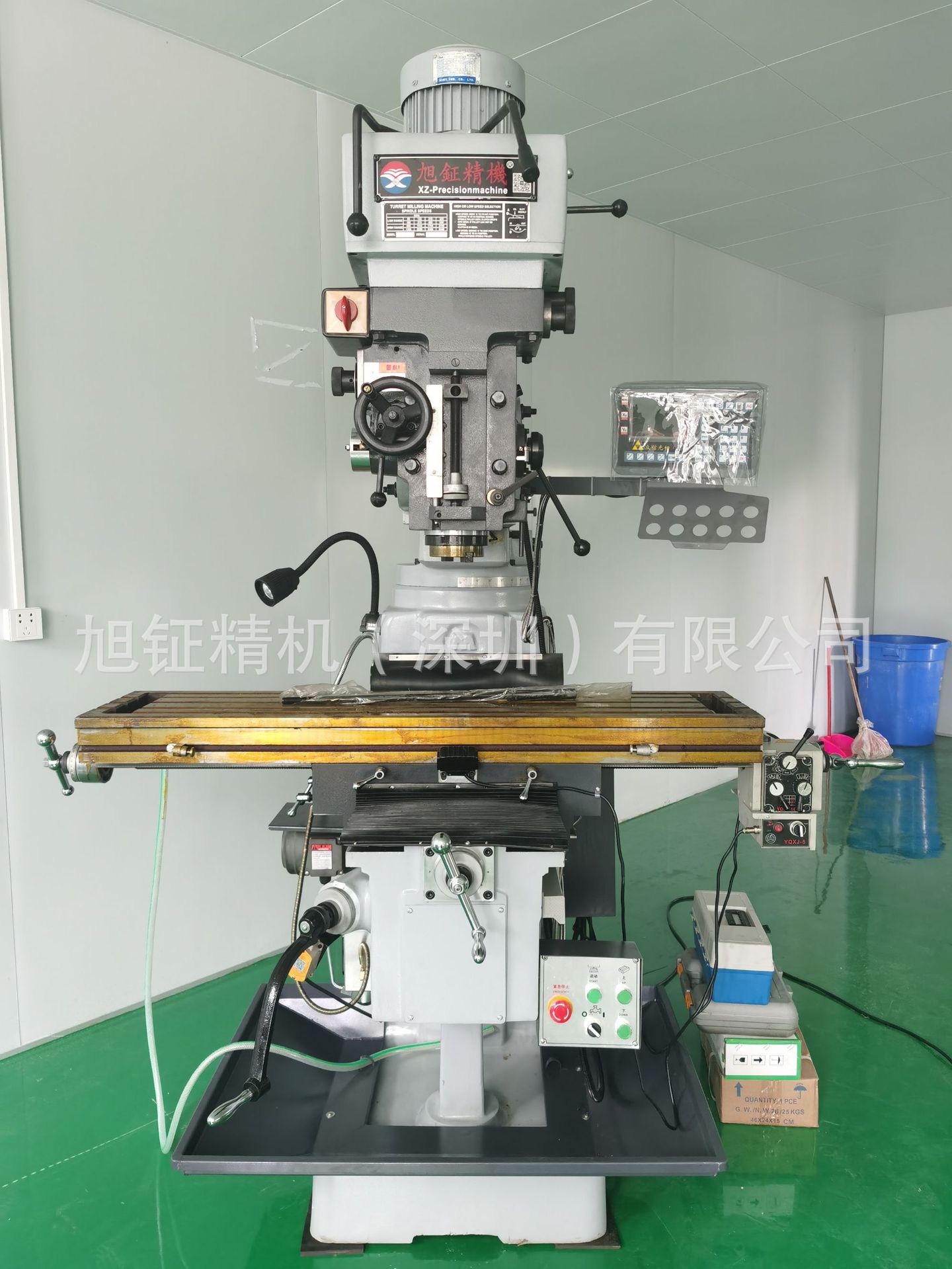

XZ-4S高精密炮塔铣床
1機床用途
本機床可廣泛應用於加工平面以及任意角度傾斜的平面，能銑槽、鑽孔、鉸孔，使用專用工具還可鏜孔。銑頭能向左或向右回轉90°向前或向後回轉45°，滑枕可水準回轉180°。主軸具有較高轉速，並且有較寬廣的速度範圍，能實現自動進給並且有超載保護安全裝置。主軸套筒和機床導軌經過特殊處理，並且工作臺與鞍座、鞍座與升降臺導軌間貼有耐磨片，減輕滑動導軌副之間的摩擦，延長機床使用壽命，具有滿意的外觀和很好的結構設計，是理想的金屬加工萬能設備。根據顧客的特殊需求，該機床還可以裝備自動進給器和數顯系統、滾珠絲杆
1、 機床主要參數
|
型號 |
XZ-4S |
|
工作臺面積 |
254*1270mm |
|
工作臺左右（X軸）行程 |
750mm（正常使用） |
|
工作臺前後（Y軸）行程 |
410mm |
|
工作臺垂直（Z軸）行程 |
420 /500mm |
|
主軸孔錐度 |
R8 |
|
主軸行程 |
127mm |
|
主軸轉速 有段變速 |
80~5400 rpm |
|
主電機功率 |
3Hp/ |
|
機床外型尺寸（長*寬*高） |
1600*1700*2200mm |
|
重量 |
1280 Kg |
2、 主要結構及特點
本機床主要零件床身、升降座、鞍座、工作臺、回轉盤、伸縮臂、萬向頭等材料均為特殊鑄鐵，可以減輕機床工作中產生的震動，提高機床工作精度。床身、升降座均為矩形導軌，升降座Y軸導軌為加寬型，剛度及穩定性極佳，鞍座導軌貼有TF耐磨片，可以減輕滑動導軌副間的摩擦，Z軸導軌採用燕尾導軌，便於調整工作臺與鞍座之間的間隙。X、Y、Z三軸絲杆均採用臺灣進口的梯形螺紋絲杆，穩定性好，且X、Y軸絲杆螺母為雙螺母結構，便於調整螺母與絲杆之間的間隙。本機床採用先進的集中潤滑供油裝置，確保機床的良好潤滑。
3、 機床精度標準
本機床執行 JB/T 3697-96《搖臂銑床技術條件》
JB/T 3697.1-1999《搖臂銑床精度檢驗》平行度0.02MM/300
4、 主要進口件、國產件配套明細表
|
序號 |
名稱 |
製造商或供應商 |
數量 |
備註 |
|
1 |
X、Y、Z軸絲杆 |
臺灣世旻 |
3支 |
|
|
2 |
X、Y、Z軸螺母 |
臺灣世旻 |
3套 |
|
|
3 |
銑頭 |
臺灣東鈺 |
1套 |
|
|
5 |
潤滑裝置 |
日華油機 |
1套 |
|
|
6 |
R8快速銑夾頭（8件套） |
山東征宙 |
1套 |
|
搖臂銑裝箱單
標準附件清單
拉杆 1支 機用平口鉗 1套
擋屑板 1套 手壓油泵 1套
自動走刀器（X軸） 1套 工作燈 1套
電箱 1套 工具箱及套工具 1套
膠墊 1套 數顯尺 1套
電箱 1套 擋屑板 1套
膠墊 1套
Характеристики
тип:
Револьверный фрезерный станок
номер товара:
XZ-4S
бренд:
Прецизионное оборудование Сюй Чжэн
Модель:
XZ-4S
вес:
1550
Мощность главного двигателя:
3
Диапазон скоростей шпинделя:
4500
Размер рабочего стола:
1270x254
Конусность шпиндельного отверстия:
R8
Количество Т-образных пазов:
3
форма контроля:
профилирование
Форма макета:
Вертикальный
Объект действия:
аппаратное обеспечение
Материал объекта:
металл
Область применения:
общий
Применимые отрасли:
общий
тип продукта:
новинка
Есть ли он в наличии?:
является
Послепродажное обслуживание:
Гарантия один год
рабочая форма:
фрезерование
