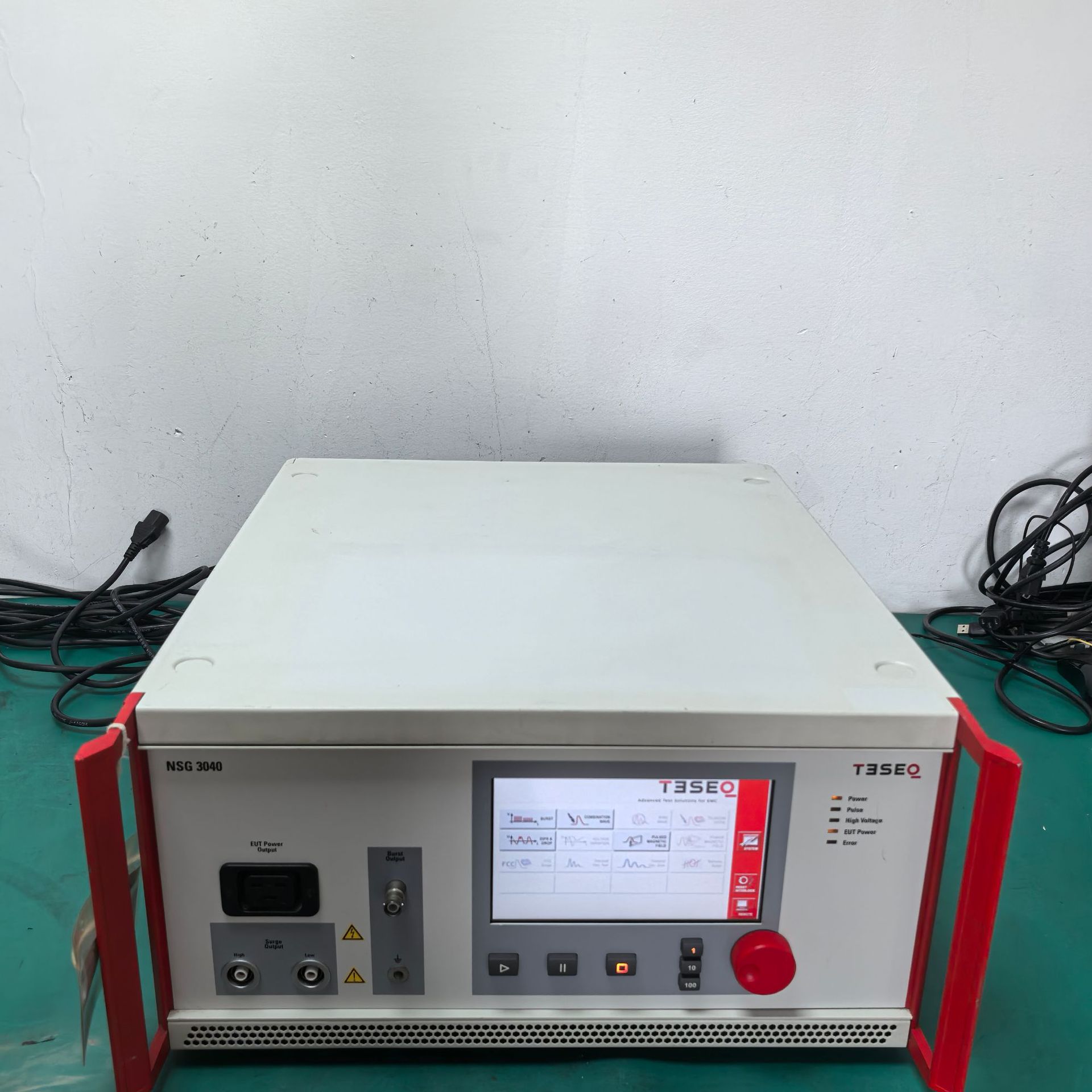

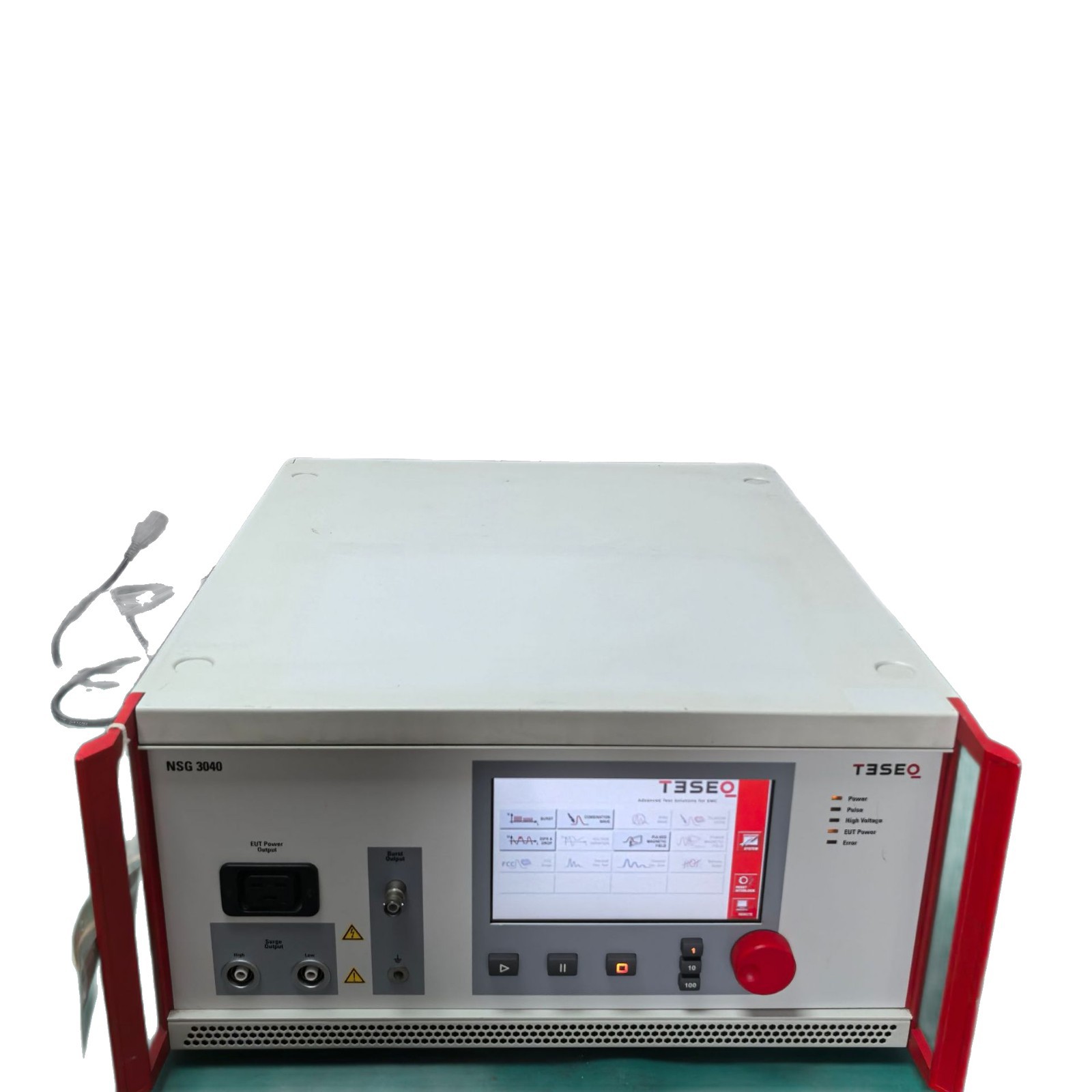

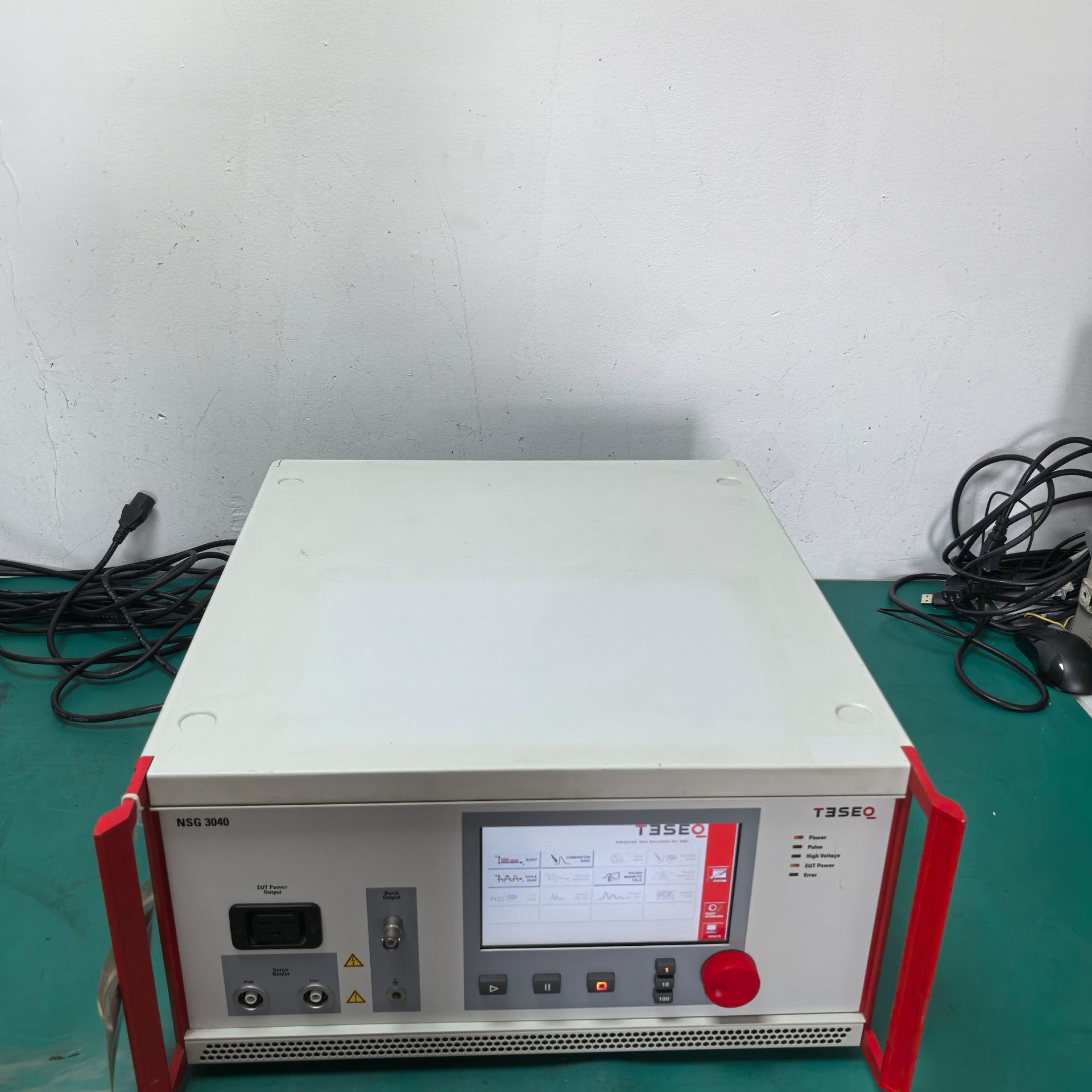

NSG3040 概述
NSG3040 是特测（Teseq）公司推出的一台用于在抗扰度测试中模拟电磁干扰影响的发生器，操作简便且功能多样，能满足企业、国内和国际标准的要求，包括最新的 EC/EN 标准。
系统设计特点
模块化与可扩展性
NSG3040 采用创新的模块化结构设计，是一个多功能测试系统。它既可以按照基本测试要求进行配置，也能扩展功能以满足需求多样的测试实验室的要求。其强大的扩展能力使系统具有更广泛的应用范围，例如可扩展实现电信浪涌 10/700 和磁场测试等。
先进技术应用
- 主 - 从概念技术：成熟、独特的主—从概念技术使得单个脉冲模块能够独立校准，并将校准资料和修正系数存储于从控制器上。新模块安装简便，无需返回整个系统进行校准。
- 先进组件采用：由于采用技术先进的组件，NSG3040 在开关切换技术和相位精度方面建立了新的标准，并且超越了现行标准的要求。
操作特性
便捷的输入方式
- 配备高质、对比度极佳的大型 7 彩色触摸板显示，操作非常简便。既可以通过一体化键盘也可以用带有灵敏度调整键的滚轮来进行输入。
- 各参数值高度可视，通过大的触摸输入键可以迅速选择并修改这些参数值，且操作不需要触控笔，测试参数能迅速、简便地编辑出来。选择高级模式后，用户可以在测试中使用滚轮进行手动参数修改，有效、迅速地简化激活关键阈值的方法。
快速测试功能
- 在开发环境下，通过内置的 DTA 功能（直接测试程序调用），几个点击就能激活标准测试，并能迅速、准确地得到结论性结果。
固件与文件管理
- 通过易操作的 SD 读卡器可进行固件快速下载。可以完整地保存由用户指定的测试。在存储空间不够的特殊情况下，可用市场购买的 SD 记忆卡更换该记忆卡，而存放其中的测试文件可被轻松复制进更大内存的 SD 卡中。
外部控制与软件支持
- 具有以太网端口，可接受来自个人电脑的外部控制。Windows 软件简化了测试程序并允许为各种类型的测试编写复杂的测试序列。在测试进程中，操作人员可以进行观察并在测试操作中生成测试报告，以此增加长期测试的效率。
测试能力
测试项目覆盖
NSG3040 系统设计用于满足 CE 标志测试的传导 EMC 测试需要，一般包括组合波、EFT 脉冲和 PQT。其具体测试能力如下：
| 测试类型 | 参数详情 |
|---|---|
| 浪涌电压 | 至 4.4kV |
| EFT/脉冲群 | 至 4.8kV/1MHz |
| PQT | 至 16A/260VAC&DC |
| 组合波脉冲 | 1，2/50 ~ 8/20MS（组合浪涌脉冲），脉冲符合 EC/EN61000 - 4 - 5 标准参数值，脉冲电压（开路）±200V 至 4.4KV（以 1V 为步长），脉冲电流（短路）±100A 至 2.2KA，阻抗 2/12Ω，极性正/负/交替，脉冲重复周期 10S 至 600S（以 1S 为步长），测试时间 1 至 9999 个脉冲，不间断，相位同步异步、同步 0 至 359°（以 1°为步长），耦合外部/内部 |
